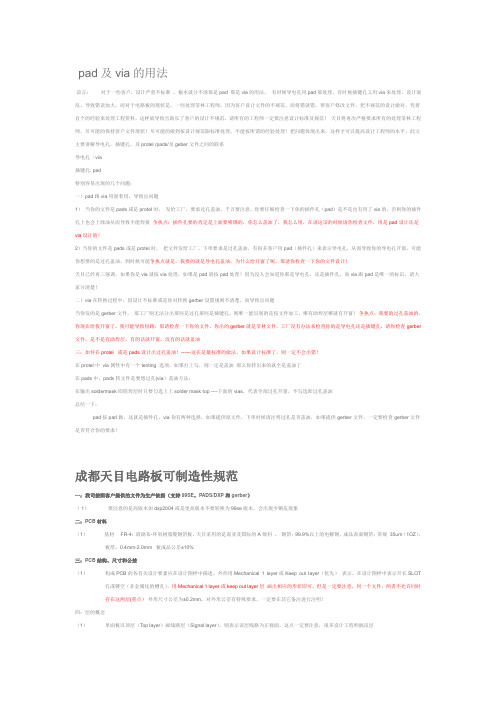

pad及via的用法前言：对于一些客户，设计严重不标准，根本就分不清那是pad 那是via的用法，有时候导电孔用pad那处理，有时候插键孔又用via来处理，设计混乱，导致错误加大，而对于电路板的现状是，一些处理菲林工程师，因为客户设计文件的不规范，而将错就错，帮客户修改文件，把不规范的设计做对，凭着自个的经验来处理工程资料，这样就导致且助长了客户的设计不规范，请所有的工程师一定要注意设计标准及规范！天目将再次严格要求所有的处理菲林工程师，尽可能的保持客户文件现状！尽可能的做到按设计规范跟标准处理，不能按所谓的经验处理！把问题体现出来，这样才可以提高设计工程师的水平。
此文主要讲解导电孔，插键孔，及protel /pads/及geber文件之间的联系导电孔: via插键孔: pad特别容易出现的几个问题：一）pad跟via用混着用，导致出问题1）当你的文件是pads或是protel时，发给工厂，要求过孔盖油，千万要注意，你要仔细检查一下你的插件孔（pad）是不是也有用了via的，否则你的插件孔上也会上绿油从而导致不能焊接争执点：插件孔要的肯定是上面要喷锡的，你怎么盖油了，我怎么用，在说这话的时候请你检查文件，用是pad设计还是via设计的！2）当你的文件是pads或是protel时，把文件发给工厂，下单要求是过孔盖油，有很多客户用pad（插件孔）来表示导电孔，从而导致你的导电孔开窗，可能你想要的是过孔盖油，到时候可能争执点就是，我要的就是导电孔盖油，为什么给开窗了呢，那请你检查一下你的文件设计！天目已经再三强调，如果你是via就按via处理，如果是pad就按pad处理！因为没人会知道你那是导电孔，还是插件孔，而via跟pad是唯一的标识，请大家分清楚！二）via在转换过程中，因设计不标准或是你对转换gerber设置规则不清楚，而导致出问题当你发的是gerber文件，那工厂则无法分出那些是过孔那些是插键孔，则唯一能识别的是按文件加工，哪有助焊层哪就有开窗！争执点：我要的过孔盖油的，你现在给我开窗了，我可能导致短路，那请检查一下你的文件，你出的gerber就是菲林文件，工厂没有办法来检查你的是导电孔还是插键孔，请你检查gerber 文件，是不是有助焊层，有的话就开窗，没有的话就盖油三：如何在protel 或是pads设计出过孔盖油！------这在是最标准的做法，如果设计标准了，则一定不会出错！在protel中via属性中有一个tenting 选项，如果打上勾，则一定是盖油那么你转出来的就全是盖油了在pads中，pads转文件是要想过孔(via）盖油方法：在输出soldermask即阻焊层时只要勾选上上solder mask top ----下面的vias，代表全部过孔开窗，不勾选即过孔盖油总结一下：pad按pad做，这就是插件孔，via你有两种选择，如果提供原文件，下单时候请注明过孔是否盖油，如果提供gerber文件，一定要检查gerber文件是否符合你的要求！成都天目电路板可制造性规范一：我司按照客户提供的文件为生产依据（支持99SE，PADS/DXP和gerber）（ 1）要注意的是高版本如dxp2004或是更高版本不要转换为99se版本，会出现少铜皮现象二：PCB材料（1）基材FR-4：玻璃布-环氧树脂覆铜箔板。
夏新电子电路CAD所技术规范PCB术语解释文件号File No. : AMOI-EDA-008文件类别Category : 技术管理文件文件状态Document Status : ■草稿□提案□已批准文件版本Document Version : VER1.0保密级别Security : 机密作者Author(s) : 张翠兰完成日期Date :页数Number of Page : 16页1目的 (3)2范围 (3)3术语和定义 (3)3.1常用术语定义 (3)3.2术语汇总 (7)3.2.1A (7)3.2.2B (8)3.2.3C (8)3.2.4D (9)3.2.5E (10)3.2.6F (10)3.2.7G (10)3.2.8H (11)3.2.9I (11)3.2.10L (11)3.2.11M (11)3.2.12N (12)3.2.13O (12)3.2.14P (12)3.2.15Q (13)3.2.16R (13)3.2.17S (13)3.2.18T (14)3.2.19U (15)3.2.20V (15)3.2.21W (15)1目的本规范目的在于对PCB的术语有个统一的解释。
2范围本规范中的术语适用于夏新电子股份有限公司与PCB有关的设计、生产。
3术语和定义3.1常用术语定义◆印制电路板（PCB－printed circuit board）：在绝缘基材上，按预定设计形成印制器件或印制线路以及两者结合的导电图形的印制板。
◆原理图（schematic diagram）：电路原理图，用原理图设计工具绘制的、表达硬件电路中各种器件之间的连接关系的图。
◆网络表（Schematic Netlist）：由原理图设计工具自动生成的、表达元器件电气连接关系的文本文件，一般包含元器件封装、网络列表和属性定义三部分。
◆背板（backplane board）：用于互连更小的单板的电路板。
◆层（layer）：印刷板材料各铜箔层在PCB设计中称为层；●单面铜箔单面走线的PCB板称为单层板，即单面板；●双面铜箔双面走线的PCB板称为双层板，即双面板；●多层铜箔多面走线的PCB板称为多层板；◆丝印层（overlay）：为方便电路的安装和维修等，在印刷板的上下两表面印刷上所需要的标志图案和文字代号等，而这层数据就称为丝印层。
PADS9.5 敷铜过程中如何使过孔(via)全覆盖连接,而元器件焊盘依然保持十字连接设计目标：在我们最终PCB敷铜过程中总希望过孔以全覆盖的形式与铜皮保持全连接，而元器件的焊盘（不论是SMT型还是通孔型）则以十字交叉形式连接，因为如果元器件焊盘也以全连接方式与铜皮连接的话，因为导热过快，会使得元器件该焊盘不容易焊接，甚至会造成虚焊。
最终我们希望的效果应该如图1.1所示：说明：R5标号边上的以十字交叉方式连接的焊盘AGND为某个元器件的通孔型焊盘，而它下面的为过孔，该过孔也连接到网络AGND，然而它的连接方式是与铜皮全连接，这种方式是一般做PCB板惯用的方式。
