薄型气缸安装步骤及技巧【干货】

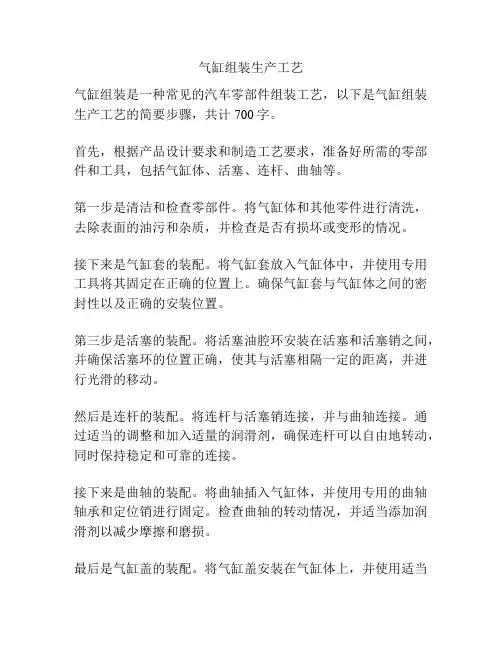

气缸组装生产工艺
气缸组装是一种常见的汽车零部件组装工艺，以下是气缸组装生产工艺的简要步骤，共计700字。

首先，根据产品设计要求和制造工艺要求，准备好所需的零部件和工具，包括气缸体、活塞、连杆、曲轴等。

第一步是清洁和检查零部件。

将气缸体和其他零件进行清洗，去除表面的油污和杂质，并检查是否有损坏或变形的情况。

接下来是气缸套的装配。

将气缸套放入气缸体中，并使用专用工具将其固定在正确的位置上。

确保气缸套与气缸体之间的密封性以及正确的安装位置。

第三步是活塞的装配。

将活塞油腔环安装在活塞和活塞销之间，并确保活塞环的位置正确，使其与活塞相隔一定的距离，并进行光滑的移动。

然后是连杆的装配。

将连杆与活塞销连接，并与曲轴连接。

通过适当的调整和加入适量的润滑剂，确保连杆可以自由地转动，同时保持稳定和可靠的连接。

接下来是曲轴的装配。

将曲轴插入气缸体，并使用专用的曲轴轴承和定位销进行固定。

检查曲轴的转动情况，并适当添加润滑剂以减少摩擦和磨损。

最后是气缸盖的装配。

将气缸盖安装在气缸体上，并使用适当
的螺栓和垫片进行固定。

确保气缸盖与气缸体之间的严密性，并检查其它部件的安装质量和正确性。

组装完成后，将整个气缸组进行检测。

可以使用压力测试仪和漏气检测仪对气缸组进行检测，以确保其性能和质量达到设计要求。

最后是对气缸组进行包装和标识，并按照生产计划进行存储或交付。

以上是气缸组装的生产工艺简要步骤，通过细致的组装过程和严格的质量控制，可以保证气缸组的性能和质量，满足汽车制造商和客户对产品的需求。

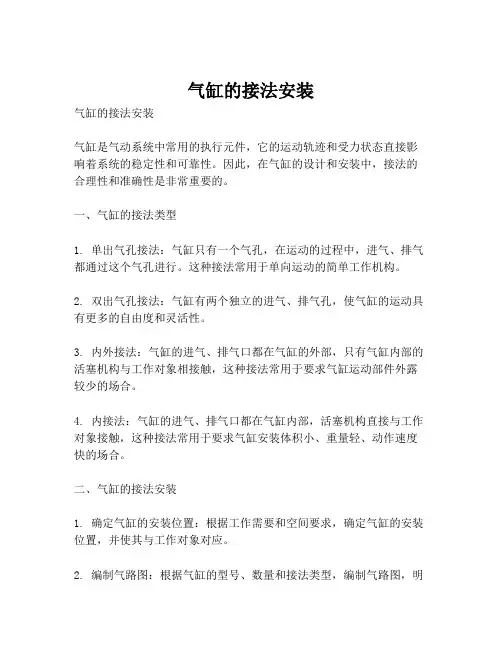

气缸的接法安装气缸的接法安装气缸是气动系统中常用的执行元件，它的运动轨迹和受力状态直接影响着系统的稳定性和可靠性。

因此，在气缸的设计和安装中，接法的合理性和准确性是非常重要的。

一、气缸的接法类型1. 单出气孔接法：气缸只有一个气孔，在运动的过程中，进气、排气都通过这个气孔进行。

这种接法常用于单向运动的简单工作机构。

2. 双出气孔接法：气缸有两个独立的进气、排气孔，使气缸的运动具有更多的自由度和灵活性。

3. 内外接法：气缸的进气、排气口都在气缸的外部，只有气缸内部的活塞机构与工作对象相接触，这种接法常用于要求气缸运动部件外露较少的场合。

4. 内接法：气缸的进气、排气口都在气缸内部，活塞机构直接与工作对象接触，这种接法常用于要求气缸安装体积小、重量轻、动作速度快的场合。

二、气缸的接法安装1. 确定气缸的安装位置：根据工作需要和空间要求，确定气缸的安装位置，并使其与工作对象对应。

2. 编制气路图：根据气缸的型号、数量和接法类型，编制气路图，明确进气、排气管道的长度和安装方式。

3. 选择接头和管路：根据气缸的进出口尺寸和气路图要求，选用适合的接头和管路。

注意接头和管路的材质应该具有良好的耐腐蚀、耐高温、耐压力等特性。

4. 安装支架：针对不同的气缸接法、安装位置，制作合适的支架，确保气缸的安装牢固、稳定。

5. 连接气路：连接进气、排气管道到气缸的进出口上，并使用适当的密封材料和工具，确保气缸与管路之间的连接紧密、无漏气现象。

6. 调试：安装完毕后，进行气路系统的调试，检查气缸运动正常、灵活，气路无漏气现象。

三、气缸接法安装注意事项1. 确定气流方向：气缸气路接法必须严格按照气流方向装配和连接，防止气流方向逆转，导致气缸无法正常工作。

2. 松紧度：气缸与安装支架之间的连接应该松紧适当，不应该过紧或过松，以免产生不必要的应力或振动，影响气缸的正常运动。

3. 保持气路清洁：安装气缸前，应该清洗管道内部，保持气路通畅。

发动机气缸盖拆装步骤及注意事项
发动机气缸盖是发动机的重要部件之一，它的拆装需要非常谨慎和细心。

下面我们来详细了解一下发动机气缸盖的拆装步骤及注意事项。

一、拆卸气缸盖
1.先拆卸进气管和排气管，以及其他与气缸盖相连的零部件。

2.拆卸气门盖和气门弹簧，注意弹簧的顺序和位置。

3.拆卸气门杆和气门，注意标记每个气门的位置。

4.拆卸气缸盖螺栓，按照规定的顺序和力度拆卸。

5.拆卸气缸盖，注意不要损坏气缸盖和气缸盖垫片。

二、安装气缸盖
1.清洗气缸盖和气缸盖垫片，确保表面干净平整。

2.安装气缸盖垫片，注意方向和位置。

3.安装气缸盖，按照规定的顺序和力度拧紧螺栓。

4.安装气门和气门杆，注意位置和顺序。

5.安装气门弹簧和气门盖，注意弹簧的顺序和位置。

6.安装进气管和排气管，以及其他与气缸盖相连的零部件。

三、注意事项
1.拆卸和安装气缸盖时，要使用专业工具和设备，确保操作安全和正确。

2.拆卸和安装气缸盖时，要注意不要损坏气缸盖和气缸盖垫片，以免影响发动机的正常工作。

3.拆卸和安装气缸盖时，要按照规定的顺序和力度拧紧螺栓，以确保气缸盖的密封性和稳定性。

4.拆卸和安装气缸盖时，要注意清洗气缸盖和气缸盖垫片，确保表面干净平整，以免影响密封性。

5.拆卸和安装气缸盖时，要注意标记每个气门的位置，以免安装时出现错误。

拆卸和安装气缸盖是一项非常重要的工作，需要非常谨慎和细心。

只有按照规定的步骤和注意事项进行操作，才能确保发动机的正常工作和安全运行。

薄型气缸原装安全操作及保养规程前言薄型气缸作为一种重要的气动控制元件，广泛应用于各个领域。

本文旨在介绍薄型气缸的原装安全操作和保养规程，以保证其正常稳定地工作。

薄型气缸的原装安全操作规程1. 安装前检查在安装薄型气缸之前，需要进行以下检查：•检查气缸型号和规格是否匹配；•检查气缸外观是否完好，有无损坏和漏气；•检查气缸接口是否清洁，无杂物和刮伤。

2. 安装安装薄型气缸需要按照以下步骤进行：•确认气缸的安装方向和位置；•用螺丝将气缸固定在定位孔上，并且确认螺丝固定的力度是否均匀；•安装好气管并接上气源。

3. 操作在使用薄型气缸时，请按照以下注意事项进行操作：•操作前确认电源和气源是否打开；•避免气缸的极限行程和功率过载；•避免频繁开关，以免影响气缸寿命；•当使用气缸抱紧物体时，需要将气源切断。

4. 维护在使用薄型气缸后，需要进行以下维护：•定期清洁气缸表面和接口，并检查气体管道连接是否牢固；•避免使用酸、碱或其他腐蚀性液体清洁气缸表面；•定期检查气缸的工作磨损情况和漏气情况，如有问题及时更换或维修。

薄型气缸的保养规程1. 清洁定期清洁薄型气缸表面和接口，这可以有效地去除氧化层和积聚的尘土，保持气缸表面光滑。

2. 润滑在薄型气缸的使用过程中，需要定期添加润滑剂。

添加润滑剂的目的是减少摩擦和磨损，以延长气缸寿命。

注意润滑剂的种类和使用方法。

3. 检查定期检查薄型气缸的工作磨损情况和漏气情况，如有问题及时更换或维修。

结论薄型气缸是一种常见的气动控制元件，其安装、操作和维护非常重要。

本文介绍了薄型气缸的原装安全操作和保养规程，希望能够帮助使用薄型气缸的工作人员进行正确的操作和维护，以保证其正常稳定地工作。

第1篇一、准备工作1. 准备工具：扳手、螺丝刀、气缸拉拔器、气缸套装工具、气缸塞工具、气缸刮刀、气缸测量工具等。

2. 准备材料：新气缸、气缸垫、气缸螺栓、密封胶等。

3. 确保工作环境安全，清理工作区域，防止异物进入发动机内部。

二、操作步骤1. 拆卸气缸盖：先卸下气门罩盖螺栓，取下气门罩盖和挡油罩。

然后拧下张紧轮螺母，取下张紧轮。

拆下进、排气歧管。

2. 拆卸气缸盖螺栓：按照由外向内、左右交叉、前后交替的顺序，依次旋松气缸盖螺栓，并取下气缸盖和气缸垫。

3. 拆卸活塞连杆组：卸下活塞、活塞环、活塞销、连杆等部件。

4. 拆卸气缸：使用气缸拉拔器将气缸从发动机中拉出。

5. 检查气缸磨损情况：使用气缸测量工具测量气缸内径，检查磨损程度。

若磨损超过规定值，则需更换新气缸。

6. 安装新气缸：将新气缸套装在发动机中，注意安装方向，确保气缸与气缸盖对齐。

7. 安装活塞连杆组：将活塞、活塞环、活塞销、连杆等部件依次安装到位。

8. 安装气缸盖：将气缸盖安装到发动机上，注意对准气缸盖螺栓孔，将气缸盖螺栓旋入。

9. 拧紧气缸盖螺栓：按照由内向外、左右交叉、前后交替的顺序，依次按由小到大的转矩分四次拧紧到规定力矩。

10. 安装气门、凸轮轴及油封等部件。

11. 安装气门罩盖：将气门罩盖安装到发动机上，并按照规定力矩拧紧。

12. 检查气缸压力：使用气缸压力表测量气缸压力，确保气缸压力达到规定值。

三、注意事项1. 在拆卸和安装过程中，注意保护发动机内部零部件，避免划伤。

2. 气缸更换过程中，严格按照操作规程进行，确保安装精度。

3. 更换新气缸时，注意检查气缸垫，确保气缸垫完好。

4. 气缸螺栓拧紧时，按照规定力矩分次交叉拧紧，避免气缸盖变形。

5. 更换气缸后，进行发动机磨合试验，确保发动机运行正常。

6. 更换气缸过程中，注意安全操作，防止发生意外事故。

四、验收标准1. 气缸内径磨损不超过规定值。

2. 气缸压力达到规定值。

3. 气缸盖螺栓拧紧力矩符合要求。

缸盖安装总流程是什么？在汽车修理作业中，拆装气缸盖作业是一项劳动强度大、技术要求高的维修作业，特别是气缸盖安装，有一套严格的技术标准和工艺流程。

下面我们就来简单说说气缸盖安装的流程、技术要求和操作注意事项。

1、拆装下来的气缸盖要仔细的清洗、检查，要彻底清除气缸盖上的旧密封胶、积碳及腐蚀生成物，并用压缩空气吹干净；检查缸盖有无裂纹，检查气缸盖平面度，一般要求在气缸体与气缸盖的密封面全长上不平度不大于0.10mm，在任何100mm的长度上不平度不大于0.03mm，在密封面上不能有任何的凸起或凹陷部位。

2、要彻底清理螺栓孔内的污泥、积碳、冷却液或机油等杂物和液体，必要时用丝锥清理螺纹，并用压缩空气吹干净；3、彻底清洁缸盖螺栓，认真检查螺栓，如果有裂纹、点蚀及颈缩现象就应报废不能再继续使用。

用卡尺测量螺栓在自由状态下的长度，如果螺栓的塑性变形量超过1.5%就不能再继续使用。

需要注意的是，有些缸盖螺丝是一次性的，只要拆卸过就必须更换。

4、安装汽缸垫，必须注意不要装反了。

如果气缸垫本身有安装标志，则按安装标志进行安装；如果没有安装标志，对于铸铁缸盖，卷边朝向缸盖，对于铸铝缸盖，卷边要朝向缸体，当缸盖缸体均为铸铝时，卷边朝向湿式缸套的凸沿。

5、缸盖螺栓在安装前要在螺纹部分及法兰支撑面处涂少许机油，以减轻螺纹副处的干摩擦；6、对于分体式缸盖，在紧固缸盖螺栓前要将分水管及进气管安装到缸盖上（不装垫片），并按规定的力矩紧固，否则可能会由于缸盖侧面不在同一平面上而发生漏水或漏气的故障；7、按技术规范紧固缸盖螺栓。

各种不同的发动机及缸盖螺栓的紧固方法及力矩是不同的，总的原则是：应从中间向两侧对称地扩展交叉进行，分2--4次扭紧至规定扭矩，在发动机热车时再重复紧固；8、由于材料膨胀系数的不同，为了防止受热后缸盖螺栓的膨胀大于铸铁缸盖的膨胀而使压紧度降低，对于铸铁缸盖要在发动机达到正常工作温度时再进行第二次扭紧，铝合金缸盖由于其膨胀系数大于钢，所以在发动机热起后，压紧力会更大，故只需在冷态下一次扭紧即可。

63薄型气缸安装尺寸63薄型气缸是一种常见的气动元件，广泛应用于工业生产中的传动和控制系统中。

其安装尺寸对于保证气缸的正常运行和使用具有重要意义。

本文将围绕63薄型气缸的安装尺寸展开讨论，介绍其尺寸规格、安装方式以及注意事项，以期为读者提供一些有用的参考和指导。

一、63薄型气缸的尺寸规格63薄型气缸的尺寸规格主要包括外形尺寸和安装尺寸两个方面。

外形尺寸是指气缸的整体外观尺寸，包括长度、宽度和高度等。

安装尺寸则是指气缸与安装接口或固定装置之间的尺寸关系。

63薄型气缸的外形尺寸一般为63mm×63mm，宽度为63mm左右，整体较为紧凑。

而其安装尺寸则因具体的安装方式而有所不同。

二、63薄型气缸的安装方式及尺寸要求1. 安装方式63薄型气缸的安装方式可以分为前安装和后安装两种。

前安装：将气缸的活塞杆端与工作物体连接，将气缸的其他端口连接至气动源和控制元件，使气缸的活塞能够推动工作物体实现相应的运动。

后安装：将气缸的活塞杆端与工作物体连接，将气缸的其他端口连接至气动源和控制元件，使气缸的活塞能够拉动工作物体实现相应的运动。

2. 尺寸要求63薄型气缸的安装尺寸要求主要包括安装孔的直径、孔距和孔深等方面。

安装孔的直径：根据气缸的具体型号和尺寸，确定安装孔的直径。

通常在63薄型气缸的安装过程中，需要根据气缸的外形尺寸和连接方式，选择合适的安装孔直径。

孔距：孔距是指安装孔之间的距离，它决定了气缸安装的稳定性和可靠性。

根据具体的应用需求和设计要求，确定合适的孔距。

孔深：孔深是指安装孔的深度，它决定了气缸的安装深度和固定稳定性。

根据气缸的具体要求和安装环境，确定适当的孔深。

三、63薄型气缸的安装注意事项在安装63薄型气缸时，需要注意以下几个方面：1. 安装位置：选择合适的安装位置，确保气缸的工作效果和使用便利性。

2. 安装固定：根据气缸的安装方式和尺寸要求，采用合适的固定装置将气缸安装牢固，保证其在工作过程中不会出现松动或脱落的情况。

标准气缸的安装方式大全描述：斯麦特（5A标化缸国家标准品牌气缸厂家）更多无杆气缸、旋转旗杆、手动气爪、机器人专用气缸、气缸配套一体化方案设计尽在斯麦特。

标准气缸的安装方式大全，你了解多少？气缸的安装方式有很多种，根据气缸安装后缸体是否可以活动简要分为固定式和摆动式。

一般情况下，同一种气缸有多种安装形式，以SC标准气缸为例，有自由型、脚架型、法兰型、耳环性与中摆型。

首先需要了解一下标准气缸的外形尺寸及基本概述SC标准尺寸尺寸图标准气缸固定安装方式及安装参数尺寸标准气缸单耳安装尺寸图CA尾部单耳座固定安装：应确认DE孔的直径大小和气缸的中心距标准气缸双耳安装尺寸图CB尾部双耳座固定安装：确认DE孔的直径大小和气缸的中心距标准气缸前后法兰安装尺寸图法兰板安装有头部法兰安装(FA)和尾部法兰安装(FB)，需要确认活塞杆的距离和法兰板BD,BF的安装尺寸，而尾部法兰安装(FB)，同理只要保证法兰到气缸顶端的距离。

标准气缸中摆安装尺寸图标准气缸中摆安装座尺寸图TC和TC-M中间轴销安装：中摆安装确认TC中间轴到气缸顶端的距离1.自由型安装方式，是指不使用安装附件，利用气缸缸体内的螺纹拧入机械体内固定安装；或者利用气缸缸体外部的螺纹，使用螺母把气缸固定在机械上；也可以通过端盖的螺钉孔用螺钉来固定在机械上。

2.脚架型安装方式，用LB表示，指用一只L型安装脚架配合前端端盖处螺孔使用螺钉进行安装固定，安装脚架上可以承受较大的倾覆力矩，可以用于负载运动方向与活塞杆轴线一致的场合。

3.法兰型安装可分为前法兰型与后法兰型，前法兰型是在前端盖处使用法兰与螺钉固定气缸，后法兰型则是指在后端盖处安装法兰并使用螺钉固定，同样适用于负载运动方向与活塞杆轴线一致的场合。

4.耳环型安装方式分为单耳型与双耳型，是指在SC系列标准气缸后端盖处用螺钉把气缸端盖与耳环型安装配件固定在一起，活塞杆轴线的垂直方向带有轴销孔的气缸，负载和气缸可绕销轴摆动。

气缸拆装流程和使用的工具1. 准备工作在进行气缸的拆装之前，需要做好以下准备工作： - 确定需要拆装的气缸类型和规格 - 准备适用于拆装该类型气缸的工具和设备 - 确保工作区域干净、整洁，并具备足够的工作空间2. 拆卸部分按照以下步骤进行气缸的拆卸： 1. 抽取空气 / 液压源：在拆卸之前，确保系统没有剩余的空气或液压压力。

使用适当的方法将压力释放，以确保人身安全。

2.气缸固定：使用合适的工具和夹持装置固定气缸，以便拆卸时不会发生意外移动。

3. 气缸头部拆装：通过螺纹、销子或其他连接方式，拆下气缸头部。

根据需要，使用合适的工具协助拆卸。

4. 气缸活塞拆装：将活塞从气缸筒中取出。

使用适当的工具和设备，以避免对气缸和活塞造成损坏。

5. 检查和清洁：拆下的气缸组件需要进行必要的检查和清洁。

确保清除任何污垢或异物，并修复或更换任何磨损或损坏的部件。

3. 组装部分在进行气缸的组装之前，需要遵循以下步骤： 1. 检查零件：确保所有需要使用的零件都是干净的、完好的，并且没有任何损坏。

2. 润滑：使用适当的润滑剂，将润滑剂均匀地涂抹在气缸筒内壁、活塞和密封件上，以减少磨损和摩擦，并确保气缸的顺畅运动。

3. 活塞组装：将活塞插入气缸筒中，确保正确的定位和密封。

4. 重建气缸：根据拆卸时的顺序，使用合适的工具和紧固件将气缸组装成完整的状态。

5. 测试和调整：在安装气缸之前，进行必要的测试和调整，确保气缸的正常运行和性能。

4. 使用的工具在气缸的拆装过程中，可能需要使用以下工具： - 扳手：用于拆卸和安装气缸头部和其他连接件。

- 打气筒：在拆卸和安装过程中，可能需要通过压缩空气或液压源调整气缸的运动。

- 润滑剂：用于涂抹在气缸组件表面，减少磨损和摩擦。

-夹持装置：用于固定气缸，以防止在拆卸和安装过程中的意外移动。

- 清洗工具：用于清洁拆卸下来的气缸组件，以确保其表面干净、清爽。

以上是拆装气缸的流程和使用的工具。
