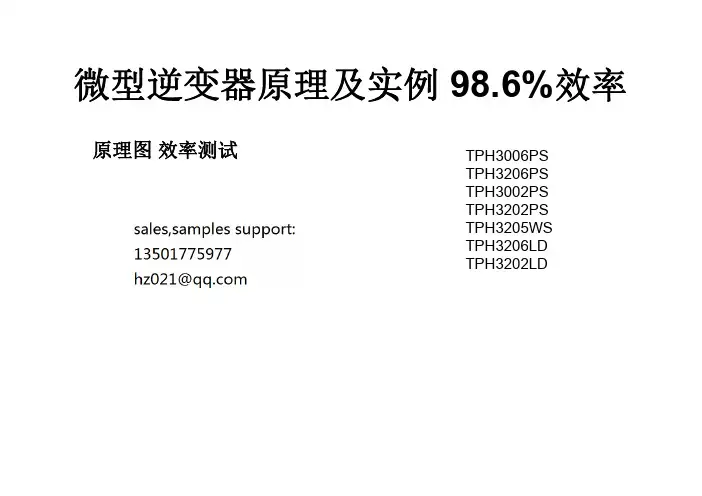

微型逆变器原理及实例98.6%效率原理图效率测试TPH3006PSTPH3206PSTPH3002PSTPH3202PSTPH3205WSTPH3206LDTPH3202LD传统线路输出采用600V 的低频工作无新的设计需要输出逆变高频化以尽可能提高功补偿传统的采用变压器升压因氮化镓支持大比例升压且高效率达不同于传统的硅MOSFET,+D1+V INL1采用氮化镓THP3006的温度明显低于COOL-MOSFET C6产品。
81.7’C VS 46.7’C效率直接提高2.5%微型逆变器应用-500W 实例产品的应用：逆变器INVERTER采用GaN 的逆变器应用—1500W ，DEMO 板DC400Vin, 240Vacout, 98.7%,成本明显下降TI DSP SI-8230Silicon-LabsTPH3006PS同样大的逆变器产品,氮化镓的体积减小了一半左右,同时整体成本下降100USD,售价反提高了100USD. 效率反提高了1.5个点. 4500W, 频率从16K提到到50K散热器,风散,驱动电路,电感,EMC电路可大大减小体积,还有填充物通常INVERTER采用的硬开关，在开关上，氮化镓器件较低的Qgd值保证了它的超低开关损耗。
同时由于氮化镓体内的二极管速度超快，与同SIC二极管差不多，远小于Cool mosfet的反向损耗氮化镓FET 与Cool ‐Mosfet 对比Qg 门极驱动电流大小Qgd 与工作的Vds 的开关波形有关。
越小振荡越小，EMI 更好Co 电容越小，工作中的死区时间可以做到越小，损耗就会越低Qrr 体内寄生二极管参数，越大表示发热越大.氮化镓的反向恢复速度Trr 只有30n,远小于Cool ‐mos,所以对应的Qrr 更小如右图说明，面积越大发热越大更低的驱动损耗100mA 驱动电流即可更低的米勒效应/更低的开关损耗更小的反向恢复损耗更小的死区时间30 ns [3]460 ns [2]trr Operation 54 nC [3]8200 nC [2]Qrr Reverse110 pF [1]314 pF [1]Co(tr) 56 pF [1]66 pF [1]Co(er) Dynamic2.2nC 38 nC Qgd6.2 nC 75 nC Qg0.15/0.18ohm 0.14/0.16ohm RDS (25 ⁰C)600V (spike rating 750V )600V @ 25 ⁰C VDSStatic TPH3006PS IPA60R160C6Parameters氮化镓FET Cool mosfet 等同Rds(on)对比,相同条件更小的反向恢复时间Qrr。
微型光伏并网逆变器关键性技术微型光伏并网逆变器，通常简称微型逆变器（Micro-Inverter，MI），是一种用于独立光伏组件并网发电系统（有时也称之为ACModule）的功率变换单元。
1、微型逆变器主要优点（1）对实际环境的适应性强，由于每一个光伏组件独立工作，对光伏板组件一致性要求降低，当实际应用中出现诸如阴影遮挡、云雾变化、污垢积累、组件温度不一致、组件安装倾斜角度不一致、组件安装方位不一致、组件细小裂缝和组件效率衰减不均等内外部不理想条件时，问题组件不会影响其他组件的工作，从而不会明显降低系统整体发电效率。
（2）没有热斑问题。
（3）采用模块化技术，容易扩容，即插即用式安装，快捷、简易、安全。
另外，MI使光伏系统摆脱了危险的高压直流电路，具有组件切断能力，尤其是有利于防火。
另外安装时组件不必完全一致，安装时间和成本将降低15%～25%，还可随时对系统做灵活变更和扩容。
（4）体积较小，且单个MI的价格较便宜，所以一般的工业单位和家庭都可有自己的光伏发电基地。
（5）使用标准的MI安装材料，可大大减少安装材料和系统设计的成本。
（6）传导损耗降低，传输线价格也减少。
（7）不同于传统集中式逆变器，每一个光伏组件有独立的MPPT，不存在光伏组件之间的不匹配损耗，可以实现发电量最大化（8）无须串联二极管和旁路二极管。
（9）系统布局紧凑，浪涌电压小。
（10）避免了单点故障，传统集中式逆变器是光伏系统的故障高发单元，而使用微逆变器不但消除了这一薄弱环节，而且其分布式架构可以保证不会因单点故障而导致整个系统的失灵。
2、微型逆变器的主要缺点（1）系统应用可靠性和寿命还不能与太阳电池模块相比。
一旦损坏，更换比较麻烦。
（2）与集中式逆变器相比，效率相对较低。
但随着电力电子功率器件、磁性器件技术的发展，微型逆变器的效率将进一步提高，例如Enphase公司生产的S280其效率已达到96.8%，这样的效率已经接近普通逆变器的效率。
微型逆变器研究报告1. 引言微型逆变器是一种能够将直流电转换为交流电的装置，通常用于太阳能发电系统、风力发电系统等可再生能源系统中。
本研究旨在对微型逆变器的工作原理、性能及应用进行深入研究和分析，以期为相关领域的研究和应用提供参考。
2. 工作原理微型逆变器的工作原理主要基于电力电子技术，通过将直流电源经过整流、滤波等处理后，通过逆变器电路将其转换为交流电。
逆变器电路一般采用高频开关器件（如MOSFET、IGBT等），通过高频开关操作使得直流电源产生相应的交流电信号。
具体而言，逆变器电路由多级变换单元组成，每个变换单元包含开关器件、滤波电容、电感等元件。
逆变器通过控制开关器件的导通与断开，来实现电压、电流等参数的调节。
3. 型号及特性微型逆变器的型号和特性会因不同厂家和应用而有所差异。
一般而言，微型逆变器可以根据其输出功率、输入电压范围、效率等参数进行分类。
在太阳能发电系统中，微型逆变器通常以不同的功率等级来满足不同的需求。
常见的型号包括100W、500W、1kW等。
此外，微型逆变器还具有宽输入电压范围、高效率转换等特点。
4. 应用领域微型逆变器主要用于可再生能源发电系统中，包括太阳能发电、风力发电、水力发电等。
其主要应用领域包括：•家庭光伏发电系统：通过安装太阳能光伏板将太阳能转化为电能，再通过微型逆变器转换为交流电以供家庭使用；•农村电网建设：通过微型逆变器将农村分散的太阳能发电系统接入电网，实现可再生能源的利用；•户外应急电源：在野外无电区域，通过微型逆变器将太阳能或风力发电转换为交流电，为户外设备供电。
5. 优势和挑战微型逆变器相比传统逆变器具有以下优势：•尺寸小巧：相对于传统逆变器，微型逆变器体积更小，便于安装和布置；•高效率：微型逆变器采用先进的电力电子技术和控制策略，能够提供高效率的转换；•多功能性：微型逆变器可以与其他设备和电力系统进行联动，实现智能控制和能量管理。
然而，微型逆变器也面临一些挑战：•热管理：由于微型逆变器功率密度较高，可能会产生较多的热量，热管理成为一个重要的问题；•可靠性和稳定性：微型逆变器的可靠性和稳定性对于能源系统的运行至关重要，需要进行严格的设计和测试。
微型逆变器相关资料目录一、微型逆变器（一）微型逆变器简介什么是微型逆变器？其发展历程如何？为何会出现此种产品？应该如何使用（是否要与其他产品配套使用）？最先是由谁研发出来的？是否是某些企业的研发成果？还是国家的研究机构研发出来的？目前的研究情况如何？是否已可达到批量生产？目前有哪些厂家（简要列举，在后面再详细介绍）？概述：普通太阳能光伏系统都是由许多紧密相连的太阳能电池板组成。
这些电池板先分组串联，再将不同的串联电池组并联起来形成电池阵列。
（这样，当有局部阴影或碎砾等遮蔽光伏系统时，存在着如果有因日照不均以及特性不均等导致输出功率下降的模块，整体的输出功率就会大幅降低的问题。
假如串联中的任何某个电池发生故障，也会导致整个电池组失效。
）太阳能电池板阵列产生的直流电流到位于电池板侧旁的逆变器。
逆变器有两个基本功能：一方面是为完成DC/AC转换的电流连接到电网，另一方面是找出最佳的操作点以优化太阳能光伏系统的效率。
对于特定的太阳光辐射、温度及电池类型，太阳能光伏系统都相应有唯一的最佳电压及电流，从而使光伏系统产生最大的能量。
如果光伏系统在非最佳电压及电流水平下运行，系统的效率就非常低，白白浪费采集太阳能的良机。
太阳能光伏微型逆变器是一种转换直流从单一太阳能电池组件至交流电的装置。
微型逆变器的直流电源转换是从一个单一的太阳能模块交流，各个太阳能电池模块配备逆变器及转换器功能，每块组件可单独进行电流的转化，所以这被称之为“微型逆变器”及“微型转换器”。
微型逆变器能够在面板级实现最大功率点跟踪（MPPT），拥有超越中央逆变器的优势。
这样可以通过对各模块的输出功率进行优化，使得整体的输出功率最大化。
此外，与通信功能组合，还可用于监视各个模块的状态，检测出出现故障的模块。
历程：在大规模部署的太阳能并网发电厂中，光伏电池板的数量很大，为此，TI公司提出了“微型逆变器”的概念，它既能够在较宽的范围内扫描各个独立的太阳能电池板的峰值功率点，避免把局部峰值作为MPP点，同时，又能够提高最大功率点输出跟踪的效率。
微型逆变器原理及应用微型逆变器是指功率较小的逆变器，通常用于将直流电源转换为交流电源的小型电子设备。
微型逆变器的原理和应用十分广泛，本文将从原理和应用两个方面进行介绍。
一、微型逆变器的原理微型逆变器的原理主要涉及三个方面：PWM调制技术、逆变拓扑结构和控制策略。
1. PWM调制技术：PWM（Pulse Width Modulation）调制技术是微型逆变器中常用的控制技术。
它通过改变输出波形的脉宽，从而改变输出电压的大小。
常用的PWM调制技术有单脉冲宽度调制（SPWM）和多脉冲宽度调制（MPWM）等。
这种调制技术能够保证逆变器输出电压的纹波度较低，提高了输出电压的质量。
2. 逆变拓扑结构：逆变拓扑结构是微型逆变器中的关键部分，常用的拓扑结构有单相桥式逆变器、全桥式逆变器和三相桥式逆变器等。
不同的拓扑结构适用于不同的应用场景，但它们的基本原理都是通过控制开关管的导通和关断来实现直流电源向交流电源的转换。
3. 控制策略：微型逆变器的控制策略主要包括电压控制和电流控制两种。
电压控制策略是通过控制逆变器的输出电压来实现对负载电压的控制；而电流控制策略是通过控制逆变器的输出电流来实现对负载电流的控制。
这两种控制策略可以根据具体应用的要求来选择。
二、微型逆变器的应用微型逆变器广泛应用于各种领域，以下列举了几个常见的应用场景。
1. 太阳能光伏系统：太阳能光伏系统中的光伏电池板产生的直流电需要经过逆变器转换为交流电才能供电给家庭或工业用电。
微型逆变器由于功率小、体积小，适合安装在每个光伏电池板上，实现对每个光伏电池板的独立逆变转换，提高系统的效率和可靠性。
2. 电动汽车充电桩：电动汽车充电桩需要将交流电转换为直流电供电给电动汽车充电。
微型逆变器可以将交流电转换为直流电，并通过控制输出电压和电流来满足不同型号电动汽车的充电需求。
3. 家庭UPS系统：家庭UPS系统是保障家庭用电安全和稳定的重要设备。
微型逆变器可以将直流电池的电能转换为交流电供应给家庭电器，当外部电网发生故障时，微型逆变器可以自动切换为备用电池供电，保证家庭用电的连续性。

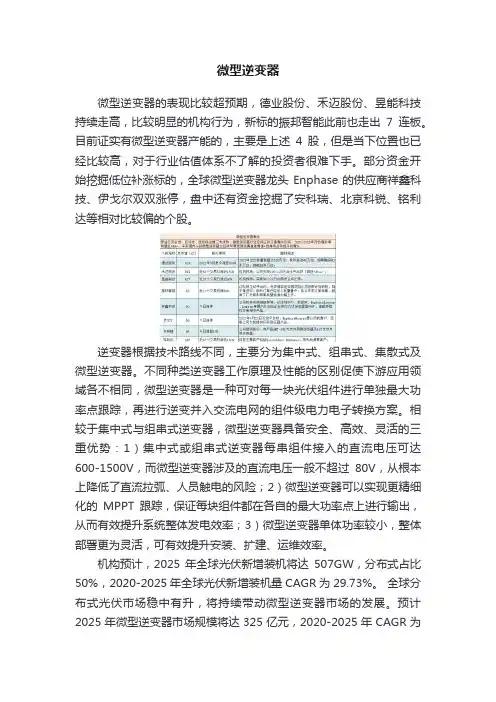

微型逆变器微型逆变器的表现比较超预期，德业股份、禾迈股份、昱能科技持续走高，比较明显的机构行为，新标的振邦智能此前也走出7连板。
目前证实有微型逆变器产能的，主要是上述4股，但是当下位置也已经比较高，对于行业估值体系不了解的投资者很难下手。
部分资金开始挖掘低位补涨标的，全球微型逆变器龙头Enphase的供应商祥鑫科技、伊戈尔双双涨停，盘中还有资金挖掘了安科瑞、北京科锐、铭利达等相对比较偏的个股。
逆变器根据技术路线不同，主要分为集中式、组串式、集散式及微型逆变器。
不同种类逆变器工作原理及性能的区别促使下游应用领域各不相同，微型逆变器是一种可对每一块光伏组件进行单独最大功率点跟踪，再进行逆变并入交流电网的组件级电力电子转换方案。
相较于集中式与组串式逆变器，微型逆变器具备安全、高效、灵活的三重优势：1）集中式或组串式逆变器每串组件接入的直流电压可达600-1500V，而微型逆变器涉及的直流电压一般不超过80V，从根本上降低了直流拉弧、人员触电的风险；2）微型逆变器可以实现更精细化的MPPT跟踪，保证每块组件都在各自的最大功率点上进行输出，从而有效提升系统整体发电效率；3）微型逆变器单体功率较小，整体部署更为灵活，可有效提升安装、扩建、运维效率。
机构预计，2025年全球光伏新增装机将达507GW，分布式占比50%，2020-2025年全球光伏新增装机量CAGR为29.73%。
全球分布式光伏市场稳中有升，将持续带动微型逆变器市场的发展。
预计2025年微型逆变器市场规模将达325亿元，2020-2025年CAGR为47.22%，出货量将达38GW。
随着技术成熟、成本下降，以及安全规范逐渐严格，微型逆变器市场规模将进一步提升。
微型逆变器与集中式/组串式逆变器存在明显技术路线差异，参与者相对有限，市场格局较为集中，Enphase占据80%左右的全球份额，龙头地位突出。
经过多年的努力，目前国内厂商已在技术实力以及产品迭代速度上逐渐实现赶超，正通过高性价比的差异化竞争策略快速开拓海外市场。
微型逆变器行业分析1、微型逆变器是组件级控制观念的呈现逆变器是光伏发电系统的心脏。
逆变器不仅承担将太阳能光伏产生的直流电转换为交流电的重要角色，在完成最大功率点跟踪后还要将电能并入电网或用于家用电器。
作为分布式电源与电网的接口，逆变器性能将直接影响到光伏发电系统的发电效率及运行稳定性。
逆变器主要分为集中式逆变器、组串式逆变器和微型逆变器。
在工作原理方面，集中式逆变器是将大量并行的光伏组串连接到同一台集中式逆变器的直流输入端，完成最大功率点跟踪后，再统一并网。
组串式逆变器对数串光伏组件单独进行最大功率追踪，在经过逆变单元后并入交流电网。
微型逆变器则是每个逆变器只对应少数光伏组件，实现对每块光伏组件单独的最大功率点跟踪，在逆变转化之后单独并入交流电网。
微型逆变器运行效率更高、安全性更好，主要应用于户用发电场景。
微型逆变器作为组件级电力电子设备可以对每块光伏组件的输出功率进行精细化调节及监控，在遇到部分阴影遮挡和个别组件性能出现故障的情况下，能够提升光伏系统整体的运行效率。
同时比起集中式、组串式逆变器输入端的1000V直流高压，微型的最大输入电压仅为60V，很大程度上降低了电站的安全隐患，在安装和调试方面也更为简单。
不过相比集中式逆变器和组串式逆变器，微逆的单瓦价格较高，当下的应用场景主要以户用光伏电站为主。
2、需求端：三重渗透下的百亿市场2.1、分布式光伏是当下光伏装机主力2.1.1、能源绿色革命，光伏责无旁贷作为清洁能源的太阳能在电力装机结构中的渗透率正在提升。
其主要原因在于（1）加快以光伏为代表的新能源建设已经日益成为全球主要经济体的政策共识；（2）近年来全球通胀导致的大宗商品价格高企使得太阳能作为一种能源具备了相当的经济性。
因此我们推断光伏在未来将进一步提升其在全球电力结构中的占比。
2.1.2、组件价格高企，分布式渐成光伏装机主力光伏装机需求高企，组件价格飙升。
在全球光伏装机需求持续高增下，产业链上游原材料多晶硅料价格出现了剧烈的上涨，从而带动组件价格出现了飙升。
微小型半导体逆变器技术概述说明以及解释1. 引言1.1 概述微小型半导体逆变器技术是近年来在电子领域备受瞩目的一项技术，它可以将直流电源转化为交流电源，广泛应用于各种电力和电子设备中。
该技术具有高效能、节能环保、小型化等特点，对提高系统的功率密度和性能优化具有重要意义。
1.2 文章结构本文共分为五个部分，首先在引言部分进行概述并介绍文章结构，然后在第二部分对微小型半导体逆变器技术进行整体概述，包括定义与背景、近期发展与应用以及其所具备的优势和挑战。
接下来，在第三部分将详细说明微小型半导体逆变器技术的基本原理与工作机制、设计与构造要点以及控制策略与算法。
然后，在第四部分将解释该技术的系统性能分析和评估方法，并分享一些实际应用案例，最后讨论其可行性及未来的发展趋势。
最后，在结论部分对主要观点进行总结回顾，并展望和提出对微小型半导体逆变器技术的建议。
1.3 目的本文的目的是全面了解微小型半导体逆变器技术，包括其概述、工作原理、设计要点以及控制策略，并通过系统性能分析和实际应用案例的分享来进一步解释该技术。
同时，也将对该技术未来的发展趋势进行探讨。
通过本文的阐述，读者可以更好地了解并认识微小型半导体逆变器技术在电子领域中的重要价值和广泛应用前景。
2. 微小型半导体逆变器技术概述：2.1 定义与背景：微小型半导体逆变器技术是指利用微小型半导体元件和相关的电子电路来实现直流到交流的转换。
该技术主要应用于电力电子领域，特别是在可再生能源、电动车辆和工业自动化等领域具有广泛的应用前景。
历史上，半导体逆变器一直是电力电子领域的重要组成部分。
随着科学技术的进步和半导体材料的发展，传统的大型逆变器逐渐被更小、更高效、更智能的微小型半导体逆变器所取代。
2.2 近期发展与应用：近年来，微小型半导体逆变器技术得到了快速发展，并在多个领域得到了广泛应用。
例如，在太阳能光伏系统中，微小型半导体逆变器可以将太阳能板产生的直流电转化为供给家庭用电网或驱动其他设备所需的交流电。
光伏关断器功率优化器微型逆变器-概述说明以及解释1.引言1.1 概述光伏关断器、功率优化器和微型逆变器是太阳能发电系统中的关键组件，它们在提高太阳能发电效率、优化系统性能以及保护设备安全方面发挥着重要作用。
光伏关断器是一种用于太阳能光伏电池阵列的开关设备，主要用于断开或连接电路，以控制电能的输送和分配。
通过及时关断和切换电路，光伏关断器可以确保太阳能系统在各种异常情况下的安全运行，如过流、过压、过温等。
功率优化器则可用于优化光伏发电系统的功率输出，以提高光伏电池的转换效率。
功率优化器能够追踪电池组件的最大功率点，并根据光照条件和电池组件的特性，自动调整工作点，使系统能够以最佳状态运行。
通过减少电池组件之间的电压不匹配和负载不匹配，功率优化器可以提高太阳能系统的总体发电效率。
微型逆变器是一种小型逆变器，可以将直流电能转换为交流电能，用于将光伏电池产生的直流电转换为适用于家庭和商业用途的交流电。
与传统逆变器相比，微型逆变器具有更小的尺寸和更高的灵活性，可以更好地适应多变的太阳能发电需求。
此外，微型逆变器通常具有更高的可靠性和可监测性，可以单独监测并控制每个光伏模块的发电效率。
综上所述，光伏关断器、功率优化器和微型逆变器在提高太阳能发电系统的效率、性能和安全性方面具有重要作用。
它们的应用可以最大限度地提高光伏电池组件的发电效率，并确保系统在各种异常情况下的安全运行。
随着太阳能技术的不断发展，这些组件的性能和功能还将不断改进和增强，为太阳能发电行业的发展做出更大的贡献。
1.2 文章结构文章结构部分主要介绍了文章的整体结构安排，以便读者能够清楚地了解文章的组织框架和内容安排。
本文按照以下结构来进行撰写和阐述：第一部分是引言，主要包括概述、文章结构和目的。
在概述中，将简要概括光伏关断器、功率优化器和微型逆变器的概念和作用。
在文章结构部分，将具体介绍文章的各个章节和大纲的组织结构。
目的部分将明确本文的撰写目的和意义，以及对相关技术和领域的研究和发展的推动作用。
微型逆变器的详细解说微型逆变器的详细解说逆变器能够将太阳光能转化为直流电能，再经过逆变形成适用于各类设备的单相交流电能。
可见在太阳能光伏并网的设计当中，逆变器的作用至关重要。
今天小编就带你详细了解微型逆变器。
微逆变器的发展微逆变器的概念由来已久。
10年前艾思玛（SMA）公司就考虑开发该产品，但是最后又决定不做了。
从那时起，其他的公司就不断改进硬件和软件，使得微逆变器更具吸引力。
位于美国加州的，由3名来自NASA的工程师创立的Enphase公司08年开始商业化的量产，并且于当年已经销售了好几万套产品。
随后Enphase获得几次风投后于今年在美纳斯达克交易所上市，成为全球第一的微型逆变器制造商。
在2009年9月，逆变器行业迎来了发展史上的一项重大事件，逆变器制造龙头艾思玛宣布收购从事微型逆变器研发的OKE公司。
该公司成立于1984年，很早就开始微型逆变器的研发工作。
在收购完成之后，艾思玛马上将OKE公司的技术应用到了自身产品当中，这场收购对于逆变器市场有着非凡的意义，因为在此次收购之后，逆变器的市场格局发生了极大的变化，可以说直接影响到了如今的逆变器市场发展。
逆变器分类基于目前不同的用途，可将逆变器可分为两种，一种是独立型电源，另一种是并网用电源。
而根据波形调制方式又可分为方波逆变器、阶梯波逆变器、正弦波逆变器和组合式三相逆变器。
对于用于并网系统的逆变器，根据有无变压器又可分为变压器型逆变器和无变压器型逆变器。
微逆变器定义微逆变器技术提出将逆变器直接与单个光伏组件集成，为每个光伏组件单独配备一个具备交直流转换功能和最大功率点跟踪功能的逆变器模块，将光伏组件发出的电能直接转换成交流电能供交流负载使用或传输到电网。
当电池板中有一块不能良好工作，则只有这一块都会受到影响。
其他光伏板都将在最佳工作状态运行，使得系统总体效率更高，发电量更大。
在实际应用中，若组串型逆变器出现故障，则会引起几千瓦的电池板不能发挥作用，而微型逆变器故障造成的影响相当之小。
