锁相技术复习要求锁相技术复习要点第1章锁相环路的基本工作原理一、考核知识点（一）锁相环路的基本工作原理；（二）锁相环路的相位数字模型及其微分方程；（三）锁相环路的基本性能。

二、考核要求（一）锁定与跟踪的概念1、识记：（1）相位的概念；（2）锁相环路的定义；（3）环路的捕获带（4）环路的同步带。

2、领会：（1）锁相环路是一个相位跟踪系统，它建立了输出信号瞬时相位与输入信号瞬时相位的控制关系（2）几个重要参数：载波相位、瞬时相位、自由振荡角频率、瞬时相差、移稳态相差；（3）环路的两种基本工作状态：捕获过程、锁定状态。

3、应用：（1）环路是处于锁定状态的判定依据；（2）一阶环稳态相差的计算。

（二）环路组成1、识记：（1）环路的基本部件；（2）鉴相器的作用与数学模型；（3）鉴相器的分类：模拟乘法器鉴相器、序列电路（数字鉴相器）；（4）环路滤波器的作用与数学模型；（5）压控振荡器的作用与数学模型；（6）压控灵敏度；（7）压控振荡器的种类。

2、领会：（1）锁相环路的组成及框图；（2）正弦鉴相器及数学模型；（3）几种常用的环路滤波器及传递函数；（4）锁相环路的相位数学模型。

3、应用；（1）理想积分滤波器分析；（2）非常用环路滤波器的传递函数求解。

（三）环路的动态方程1、识记：（1）瞬时频差；（2）控制频差；（3）固有频差；（4）环路增益K。

2、领会：（1）锁相环路动态方程3、应用：（1）锁相环路动态方程的含意；（2）稳态相差的求解。

（四）一阶环路的捕获、锁定与失锁。

1、识记：（1）一阶环路；（2）相点；（3）相轨迹（4）相平面。

2、领会：（1）一阶环路的非线性微分方程；（2）相轨迹上相点的含义。

3、应用：（1）频率牵引现象；（2）一阶环路的捕获带、同步带、快捕带。

第二章环路跟踪性能一、考核知识点（一）锁相环路的线性相位模型及传递函数；（二）锁相环路的性能指标；（三）二阶环路在典型输入下的响应；（四）环路的频率响应。

锁相技术知识点总结一、锁相放大器的原理锁相放大器是锁相技术的核心设备，其原理是利用相位敏感检测器（PSD）和低通滤波器实现对输入信号的相位测量和提取。

相位敏感检测器是将输入信号和参考信号相乘，然后通过低通滤波器滤除高频信号，得到一个与输入信号相位有关的直流信号。

通过对这个直流信号进行放大和数字化处理，就可以得到输入信号的相位信息。

锁相放大器的原理可以简单地用一个比喻来理解，就是通过将输入信号和参考信号进行“比对”，得到两者之间的相位差，然后通过放大和数字化处理来得到相位信息。

二、锁相放大器的工作原理锁相放大器的工作原理可以分为两个步骤：信号相位的检测和信号的放大和数字化处理。

在信号相位的检测步骤中，输入信号和参考信号经过相位敏感检测器进行相乘，并通过低通滤波器滤除高频信号，得到一个与输入信号相位有关的直流信号。

在信号的放大和数字化处理步骤中，直流信号经过放大器进行放大，然后经过模数转换器进行数字化处理，得到输入信号的相位信息。

整个过程中，锁相放大器可以通过调节参考信号的相位、频率和幅度来对输入信号进行精确的测量和控制。

三、锁相放大器的应用锁相放大器广泛应用于科学研究、通信、医学、生物化学、工业控制等领域。

在科学研究领域，锁相放大器常用于对微弱信号的测量和分析；在通信领域，锁相放大器常用于对调制信号的检测和解调；在医学领域，锁相放大器常用于生物信号的测量和分析；在生物化学领域，锁相放大器常用于对生物信号的检测和分析；在工业控制领域，锁相放大器常用于对工艺参数的测量和控制。

锁相放大器通过提高信噪比和测量精度，可以满足不同领域对信号测量和控制的需求。

四、锁相放大器的发展趋势随着科学技术的发展，锁相放大器的性能不断提高，应用领域不断拓展。

锁相放大器的发展趋势主要包括以下几个方面：一是性能的提高，包括测量精度的提高、频率范围的扩大、动态范围的增加等；二是功能的增强，包括新的信号处理算法、新的控制方式、新的接口标准等；三是应用领域的拓展，包括科学研究、通信、医学、生物化学、工业控制等领域的应用；四是结构的优化，包括体积的缩小、功耗的降低、成本的降低等。

锁相技术--模拟调频调相的调制器通信工程（2）班一、模拟调频调相的原理1、调频与调相信号设幅度为1的单一频率Ω的调制信号)（1）t=tu)sin(Ω(ϕ+F则调频信号为[]{}t t u U t u F c c FM )(sin )(ωω∆+= （2）式中c ω为载频；c U 为载波幅度；ω∆为峰值频偏。

将（1）式带入（2）式得[]{}t t u U t u c c FM )sin(sin )(ϕωω+Ω∆+= 已调信号的幅度为常数，其瞬时频偏正比于调制信号。

调频信号也可以用频谱来表示。

单一频率Ω正弦信号调制的调频信号，其频谱不再像条幅信号那样是三条谱线，而是有无限多的谱线。

谱线的频率为Ω±Ω±Ω±n c c c ωωω,...,2,，其中n 为正整数。

第n 对谱线的幅度为（设1=c U ）)()()(mf J J n A n n c =Ω∆=Ω±ωω 式中)(mf J n 是n 阶贝塞尔函数；mf 为调频指数。

调频信号可分为窄带和宽带两类。

所谓窄带调频信号是指峰值频偏ω∆远小于条调制频率Ω，即mf <<1.这时，只有n=0和n=1的内塞尔函数有值，调频信号只有三条谱线，其带宽为)(2Hz B FM πΩ±=。

所谓宽带调频信号是指mf >>1，有很多谱线。

作为一个粗略的近似，可以忽略mf n >的那些频谱，其带宽可近似为)(2Hz B FM πω∆±=。

2、调相信号调相信号的特征是其瞬时相位与调制信号成正比，可表示为)](sin[)(t u t U t u F c c PM ϕω∆+=（3） 式中ϕ∆为峰值相偏。

若调制信号仍同（1）式，则代入第（3）式得[])sin(sin )(ϕϕω+Ω∆+=t t U t u c c PM 它的频谱也包含有一组间隔为Ω的谱线。

频谱为Ω±n c ω的频谱幅度为（设1=c U ）)()(ϕω∆=Ω±n c J n A 。

第1章 锁相环路的基本工作原理一、锁相环的基本组成及原理PLL 由鉴相器(PD)、环路滤波器(LF)和电压控制振荡器(VCO)三个基本部件组成的,基本构成如图，了解这三个基本部件的功能及数学模型，在此基础上完成环路动态方程模型的建立。

应理解θ1(t)与θ2(t)是以VCO 的自由振荡角频率w0为参考频率进行相位比较。

具体说明参见教材P2。

1、鉴相器鉴相器是一个相位比较装置,用来检测输入信号相位θ1(t)与反馈信号相位θ2(t)之间的相位差θe(t)。

输出的误差信号ud(t)是相差θe(t)的函数,即鉴相特性f ［θe(t)］可以是多种多样的,有正弦形特性、三角形特性、锯齿形特性等等。

常用的正弦鉴相器可用模拟相乘器与低通滤波器的串接作为模型,如图所示。

鉴相器的输出电压：2、环路滤波器环路滤波器具有低通特性,它可以起到低通滤波器的作用,更重要的是它对环()sin ()d d e u t U t θ=路参数（如环路稳定性、环路单边噪声带宽、环路捕获时间等）调整起着决定性的作用。

环路滤波器是一个线性电路,在时域分析中可用一个传输算子F(p)来表示,其中p(≡d ／dt)是微分算子；在频域分析中可用传递函数F(s)表示,其中s(a+j Ω)是复频率；若用s=j Ω代入F(s)就得到它的频率响应F(j Ω)。

主要了解RC 积分滤波器、无源比例积分滤波器及有源比例积分滤波器这三类环路滤波器的电路形式及传输函数。

a 、 R C 积分滤波器：式中τ1=RC 是时间常数,这是这种滤波器唯一可调的参数。

滤波器的频率特 性b 、无源比例积分滤波器式中τ1=(R1+R2)C ；τ2=R2C 。

这是两个独立的可调参数,其频率响应为c 、有源比例积分滤波器式中τ1=(R1+AR1+R2)C ；τ2=R2C ；A 是运算放大器无反馈时的电压增益。

若A 很大则有不考虑负号的影响，因为负号表示，鉴相器工作在鉴相器特性曲线斜率为负的那一段。

锁相技术一、引言锁相，就是实现两个电信号相位同步的自动控制。

锁定放人器(LIA —L0ck —in AmDlmer)是锁相技术在微弱信号检测中的应用，本实验将研究锁定放大器的原理和应用。

实验的目的要求是：l 了解锁定放大器的工作原理，着重掌握相关器的原理。

2学会使用锁定放大器，并用它测量p ．n 结势垒电容。

二、原理(一)锁定放大器的基本原理本实验采用NL 一1锁定放大器，其原理框图见图12．k 锁定放大器是一种交流电压表，它能精确地测定深埋在噪声之中的周期重复信号的幅值及相位，这种抑制噪声的作用主要是通过相关器实现的，使用时，除要输入待测信号外，还要输入参考信号。

图12—1 NL 一1锁定放大器原理框图1、相关器 锁定放大器中的相关器如图12—2所示。

它由相乘电路和低通滤波器组成，相乘电路有许多形式，如开关型、电流控制型等等，NL 一1锁定放大器采用开关型。

低通滤波器具有压缩噪声带宽，让直流信号通过的作用，它抑制噪声的能力可以用“等效噪声带宽”图12—2相关器这一参数来描述，可以求出，图12—2中的低通滤波器的等效噪声带宽f n=1144RC T= 低通滤波器的时间常数T=Rc ，T 越长则f n 越小，但实际上由于漂移等问题，T 是不能太长的。

下面是相关器的工作原理。

相关器采用的是所谓相关接收技术。

设输入信号为()Vi t ，参考信号为()Vr t ，由于低通滤波器实际上是一个积分器，因此相关器的输出0V 是()Vi t 和()Vr t 乘积，再对时间积分，并取平均值有0V = ()1lim ()2T i t T V t Vr t dt T τ→∞--⎰ (12-1)式中t 是参考信号相对于输入信号的延迟时间，积分时间上限T 即低通滤波器的时间常数，通常把式(12．1)所表示的0V 称为()Vi t 和()Vr t 的相关函数，实现求相关函数的电子线路称为相关器或相关接收器。

下面的讨论会更清楚相关器的作用。

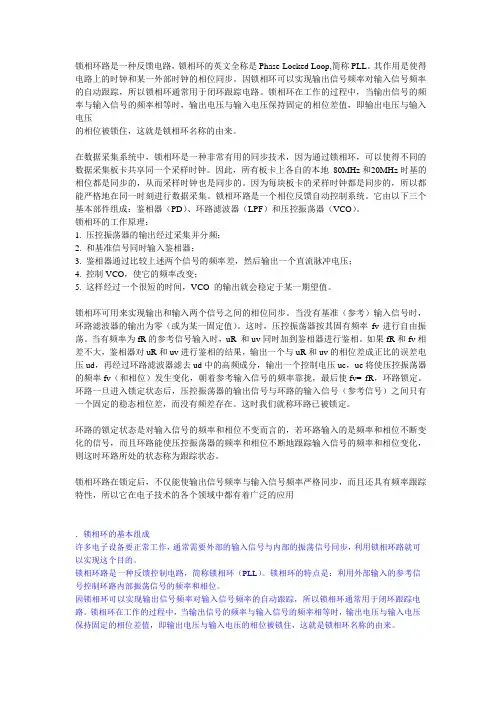

锁相环路是一种反馈电路，锁相环的英文全称是Phase-Locked Loop,简称PLL。

其作用是使得电路上的时钟和某一外部时钟的相位同步。

因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。

锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。

在数据采集系统中，锁相环是一种非常有用的同步技术，因为通过锁相环，可以使得不同的数据采集板卡共享同一个采样时钟。

因此，所有板卡上各自的本地80MHz和20MHz时基的相位都是同步的，从而采样时钟也是同步的。

因为每块板卡的采样时钟都是同步的，所以都能严格地在同一时刻进行数据采集。

锁相环路是一个相位反馈自动控制系统。

它由以下三个基本部件组成：鉴相器（PD）、环路滤波器（LPF）和压控振荡器（VCO）。

锁相环的工作原理：1. 压控振荡器的输出经过采集并分频；2. 和基准信号同时输入鉴相器；3. 鉴相器通过比较上述两个信号的频率差，然后输出一个直流脉冲电压；4. 控制VCO，使它的频率改变；5. 这样经过一个很短的时间，VCO 的输出就会稳定于某一期望值。

锁相环可用来实现输出和输入两个信号之间的相位同步。

当没有基准（参考）输入信号时，环路滤波器的输出为零（或为某一固定值）。

这时，压控振荡器按其固有频率fv进行自由振荡。

当有频率为fR的参考信号输入时，uR 和uv同时加到鉴相器进行鉴相。

如果fR和fv相差不大，鉴相器对uR和uv进行鉴相的结果，输出一个与uR和uv的相位差成正比的误差电压ud，再经过环路滤波器滤去ud中的高频成分，输出一个控制电压uc，uc将使压控振荡器的频率fv（和相位）发生变化，朝着参考输入信号的频率靠拢，最后使fv= fR，环路锁定。

环路一旦进入锁定状态后，压控振荡器的输出信号与环路的输入信号（参考信号）之间只有一个固定的稳态相位差，而没有频差存在。

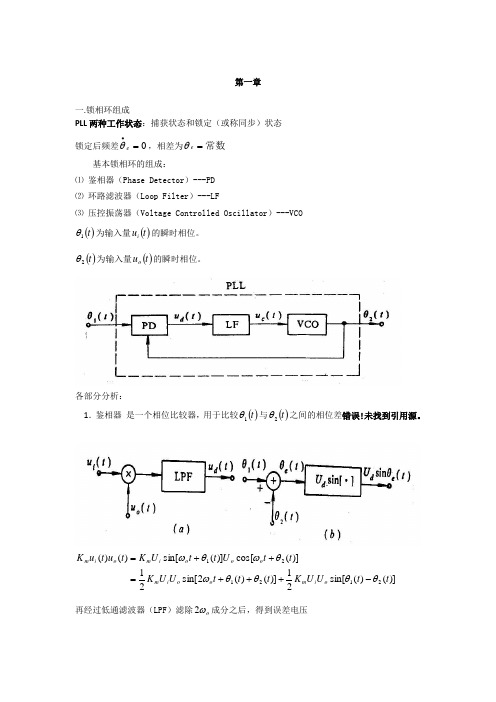

第一章一.锁相环组成PLL 两种工作状态：捕获状态和锁定（或称同步）状态 锁定后频差0=∙e θ，相差为常数=e θ基本锁相环的组成：⑴ 鉴相器（Phase Detector ）---PD ⑵ 环路滤波器（Loop Filter ）---LF⑶ 压控振荡器（Voltage Controlled Oscillator ）---VCO()t 1θ为输入量()t u i 的瞬时相位。

()t 2θ为输入量()t u o 的瞬时相位。

各部分分析：1．鉴相器 是一个相位比较器，用于比较()t 1θ与()t 2θ之间的相位差错误！未找到引用源。

)]()(sin[21)]()(2sin[21)](cos[)](sin[)()(212121t t U U K t t t U U K t t U t t U K t u t u K o i m o o i m o o o i m o i m θθθθωθωθω-+++=++= 再经过低通滤波器（LPF ）滤除o ω2成分之后，得到误差电压)]()(sin[21)(21t t U U K t u o i m d θθ-=令 o i m d U U K U 21=为鉴相器的最大输出电压，得到)](sin[)(t U t u e d d θ= 2.环路滤波器及其传输函数环路滤波器是一个线性电路，在时域分析中可用一个传输算子)(p F 来表示，其中)(dt d p ≡是微分算子；在频域分析中可用传递函数)(s F 表示，其中)(Ω+=j s α是复频率；若用Ω=j s 代入就得到它的频率响应)(Ωj F ，故环路滤波器模型可表示为图定义控制电压 ()()()p F t u t u d c =（1）RC 积分滤波器这是结构最简单的低通滤波器, 传输算子：111)(τp p F +=，RC =1τ是时间常数，这是这种滤波器唯一可调的参数。

令p=j Ω,并代入(1-18)式,即可得滤波器的频率特性：111)(τΩ+=Ωj j F低通特性，相位滞后。

第一章锁相环路的基本工作原理：1.锁相环路是一个闭环的相位控制系统；锁相环路（PLL）是一个相位跟踪系统，它建立了输出信号顺时相位与输入信号瞬时相位的控制关系。

2. 若输入信号是未调载波，θi(t)即为常数，是u i(t)的初始相位；若输入信号时角调制信号（包括调频调相），θi(t)即为时间的函数。

3．ωo是环内被控振荡器的自由振荡角频率；θo(t)是以自由振荡的载波相位ωo t为参考的顺时相位，在未受控制以前它是常数，在输入信号控制之下，θo(t)即为时间的函数。

4. 输入信号频率与环路自由振荡频率之差，称为环路的固有频率环路固有角频差：输入信号角频率ωi与环路自由振荡角频率ωo之差。

瞬时角频差：输入信号频率ωi与受控压控振荡器的频率ωv之差。

控制角频差：受控压控振荡器的频率ωv与自由振荡频率ωo之差。

三者之间的关系：瞬时频差=固有频差-控制频差。

5. 从输入信号加到锁相环路的输入端开始，一直到环路达到锁定的全过程，称为捕获过程。

6. 对一定环路来说，是否能通过捕获而进入同步完全取决于起始频差。

7. 锁定状态又叫同步状态：①同频②相位差固定8. 锁定之后无频差，这是锁相环路独特的优点。

9. 捕获时间T p的大小除决定于环路参数之外，还与起始状态有关。

10.若改变固有频差∆ωo，稳定相差θe(∞)会随之改变。

11.锁相环路基本构成：由鉴相器（PD）、环路滤波器（LF）和电压控制振荡器（VCO）组成。

12.鉴相器是一个相位比较装置，鉴相器的电路总的可以分为两大类：第一类是相乘器电路，第二类是序列电路。

13.环路滤波器具有低通特性。

常见的环路滤波器有RC积分滤波器、无源比例积分滤波器和有源比例积分滤波器三种。

（会推导它们的传输算子）14.电压振荡器是一个电压-频率变换装置，它的振荡频率应随输入控制电压u c(t)线性的变化。

15.压控振荡器应是一个具有线性控制特性的调频振荡器。

要求压控振荡器的开环噪声尽可能低，设计电路时应注意提高有载品质因素和适当增加振荡器激励功率，降低激励级的内阻和振荡管的噪声系数。
