YUY-CHGDC普通气固相固定床催化反应实验装置

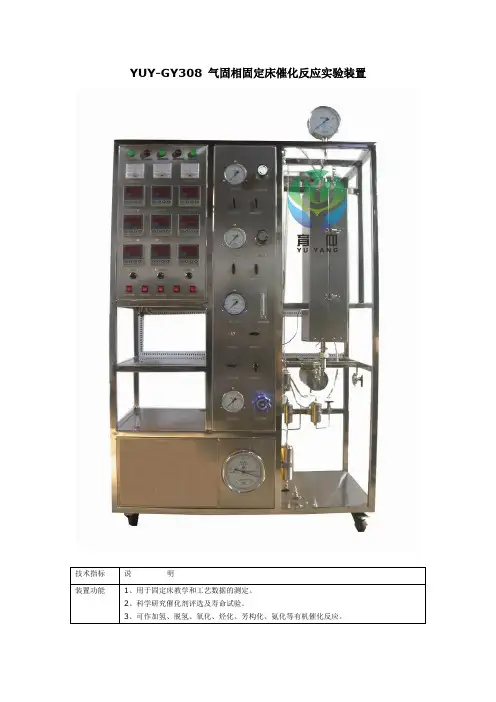

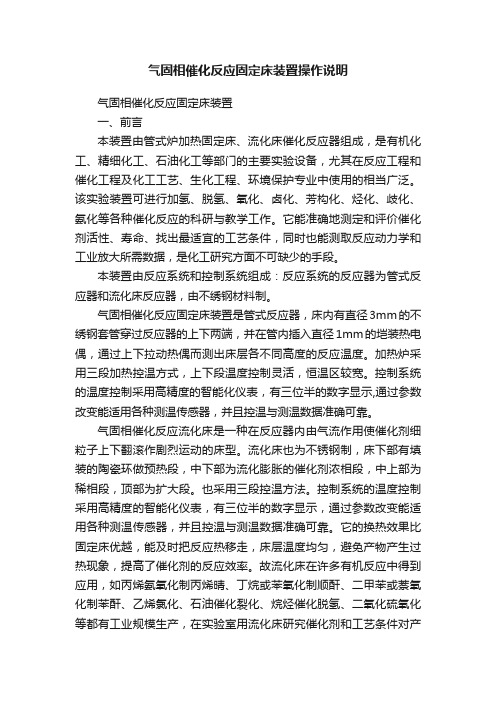

气固相催化反应固定床装置操作说明气固相催化反应固定床装置一、前言本装置由管式炉加热固定床、流化床催化反应器组成，是有机化工、精细化工、石油化工等部门的主要实验设备，尤其在反应工程和催化工程及化工工艺、生化工程、环境保护专业中使用的相当广泛。

该实验装置可进行加氢、脱氢、氧化、卤化、芳构化、烃化、歧化、氨化等各种催化反应的科研与教学工作。

它能准确地测定和评价催化剂活性、寿命、找出最适宜的工艺条件，同时也能测取反应动力学和工业放大所需数据，是化工研究方面不可缺少的手段。

本装置由反应系统和控制系统组成：反应系统的反应器为管式反应器和流化床反应器，由不绣钢材料制。

气固相催化反应固定床装置是管式反应器，床内有直径3mm的不绣钢套管穿过反应器的上下两端，并在管内插入直径1mm的垲装热电偶，通过上下拉动热偶而测出床层各不同高度的反应温度。

加热炉采用三段加热控温方式，上下段温度控制灵活，恒温区较宽。

控制系统的温度控制采用高精度的智能化仪表，有三位半的数字显示,通过参数改变能适用各种测温传感器，并且控温与测温数据准确可靠。

气固相催化反应流化床是一种在反应器内由气流作用使催化剂细粒子上下翻滚作剧烈运动的床型。

流化床也为不锈钢制，床下部有填装的陶瓷环做预热段，中下部为流化膨胀的催化剂浓相段，中上部为稀相段，顶部为扩大段。

也采用三段控温方法。

控制系统的温度控制采用高精度的智能化仪表，有三位半的数字显示，通过参数改变能适用各种测温传感器，并且控温与测温数据准确可靠。

它的换热效果比固定床优越，能及时把反应热移走，床层温度均匀，避免产物产生过热现象，提高了催化剂的反应效率。

故流化床在许多有机反应中得到应用，如丙烯氨氧化制丙烯晴、丁烷或苯氧化制顺酐、二甲苯或萘氧化制苯酐、乙烯氯化、石油催化裂化、烷烃催化脱氢、二氧化硫氧化等都有工业规模生产，在实验室用流化床研究催化剂和工艺条件对产品开发有重大作用。

整机流程设计合理，设备安装紧凑，操作方便，性能稳定，重现性好。

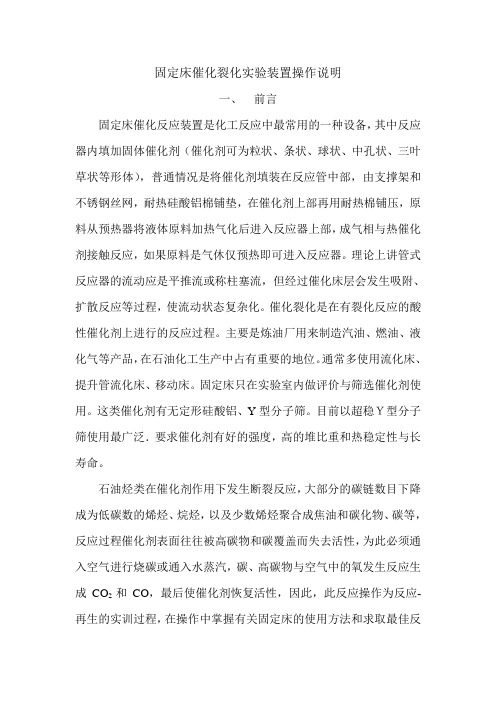

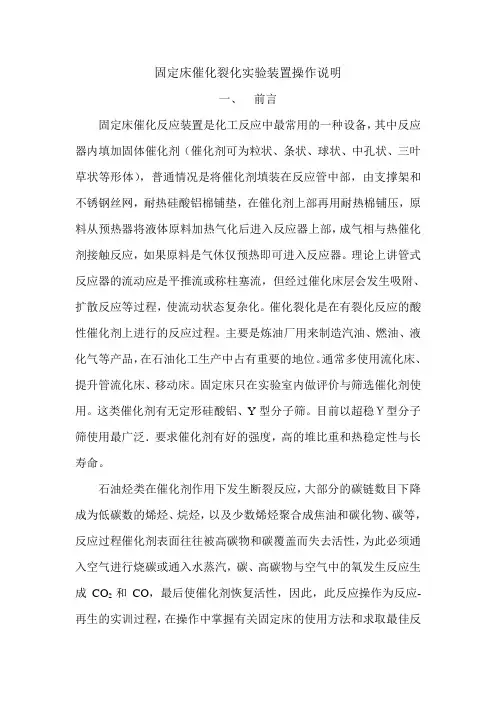

固定床催化裂化实验装置操作说明一、前言固定床催化反应装置是化工反应中最常用的一种设备，其中反应器内填加固体催化剂（催化剂可为粒状、条状、球状、中孔状、三叶草状等形体），普通情况是将催化剂填装在反应管中部，由支撑架和不锈钢丝网，耐热硅酸铝棉铺垫，在催化剂上部再用耐热棉铺压，原料从预热器将液体原料加热气化后进入反应器上部，成气相与热催化剂接触反应，如果原料是气休仅预热即可进入反应器。

理论上讲管式反应器的流动应是平推流或称柱塞流，但经过催化床层会发生吸附、扩散反应等过程，使流动状态复杂化。

催化裂化是在有裂化反应的酸性催化剂上进行的反应过程。

主要是炼油厂用来制造汽油、燃油、液化气等产品，在石油化工生产中占有重要的地位。

通常多使用流化床、提升管流化床、移动床。

固定床只在实验室内做评价与筛选催化剂使用。

这类催化剂有无定形硅酸铝、Y型分子筛。

目前以超稳Ｙ型分子筛使用最广泛．要求催化剂有好的强度，高的堆比重和热稳定性与长寿命。

石油烃类在催化剂作用下发生断裂反应，大部分的碳链数目下降成为低碳数的烯烃、烷烃，以及少数烯烃聚合成焦油和碳化物、碳等，反应过程催化剂表面往往被高碳物和碳覆盖而失去活性，为此必须通入空气进行烧碳或通入水蒸汽，碳、高碳物与空气中的氧发生反应生成CO2和CO，最后使催化剂恢复活性，因此，此反应操作为反应-再生的实训过程，在操作中掌握有关固定床的使用方法和求取最佳反应条件的工艺数据，掌握反应流程所需的安排和设备结构。

二、装置流程及控制点、面板布置图１、流程和控制点反应流程和控制点如图１所示1-空压机；2-空气缓冲罐；3-氮气瓶；4-原料罐；5-加料泵；6-调压阀；7-缓冲罐；8-预热器；9-预热炉；10-反应炉；11-反应器；12-冷凝器；13-汽液分离器；14-二次冷凝器；15-手动取样器；16-六通进样器;17-煤气表；18-阻火器；19-压力传感器；20-分相器催化裂化反应实训装置流程示意图２、面板布置流程的仪表面板布置如图２所示三、技术指标、设备配置与结构1、装置的技术指标：（1）最高使用温度 600℃，最高使用压力 0.2MPa；（2）氮气吹扫气体流量0.1—1L/min；（3）再生空气流量 0.1—1L/min；（4）液体进料量 0.079-0.79L/hr；（5）催化剂装填量 80—100ml；（6）冷却水用量 3—30L/hr；2、装置的配置：（1）反应系统：<1>不锈钢反应器直径 40mm，长度1200mm；<2>反应加热炉开启式，三段加热，每段加热功率2kw，温度自动控制；<3>预热器直径20mm，长度 400mm；<4>预热器加热炉加热功率1.5kw，自动控温；<5>液体进料部分进口电磁泵：0.079—0.79l/hr、0.079—0.79l/hr；<6>不锈钢原料罐、产物收集罐容积5l；<7>尾气计量0.1—10l/min，计量表；<8>气液分离器直径76mm，长度300mm；<9>氮气吹扫气体转子流量计 0.11—1L/min。

专利名称：一种气固相流化床催化反应装置专利类型：实用新型专利
发明人：王超,邵兵
申请号：CN201922143670.X
申请日：20191204
公开号：CN211562894U
公开日：
20200925
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种气固相流化床催化反应装置，包括底座，底座的顶部设有支杆，支杆的顶端固定安装有罐体，罐体的底部设有圆孔，圆孔内滑动安装有立柱，立柱的顶端固定安装有圆板，圆板的侧壁与罐体的内侧壁相对滑动，圆板的底部固定安装有弹簧，弹簧的底端固定安装在罐体的内腔底壁上，底座的顶部固定安装有电机，电机的转轴前端固定安装有转杆，本实用新型通过在罐体内设有圆板，圆板的底部设有通过弹簧带动立柱，通过电机带动转杆转动，使转杆的底端撞击立柱的底端，进而使圆板上下震颤，使圆板上的固体颗粒溅起，与催化剂充分接触，避免掉落的悬浮颗粒带有毒性，结构简单，设计合理，实用性较强。

申请人：鲁南技师学院
地址：276000 山东省临沂市罗庄区高都办事处车辋村东(河西滨河大道与罗程路交汇处)
国籍：CN
更多信息请下载全文后查看。

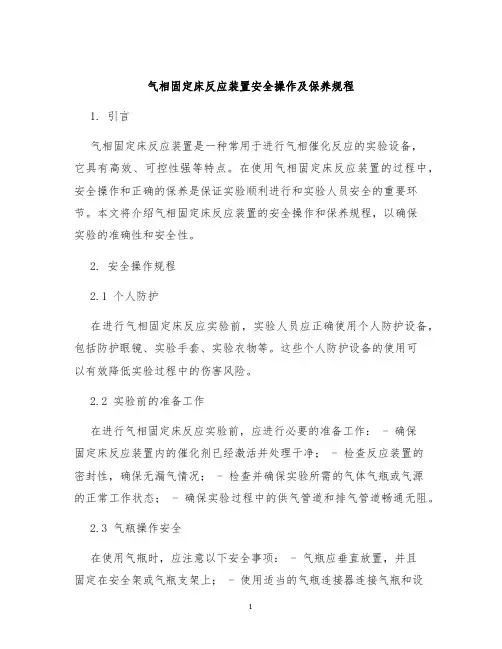

气相固定床反应装置安全操作及保养规程1. 引言气相固定床反应装置是一种常用于进行气相催化反应的实验设备，它具有高效、可控性强等特点。

在使用气相固定床反应装置的过程中，安全操作和正确的保养是保证实验顺利进行和实验人员安全的重要环节。

本文将介绍气相固定床反应装置的安全操作和保养规程，以确保实验的准确性和安全性。

2. 安全操作规程2.1 个人防护在进行气相固定床反应实验前，实验人员应正确使用个人防护设备，包括防护眼镜、实验手套、实验衣物等。

这些个人防护设备的使用可以有效降低实验过程中的伤害风险。

2.2 实验前的准备工作在进行气相固定床反应实验前，应进行必要的准备工作： - 确保固定床反应装置内的催化剂已经激活并处理干净； - 检查反应装置的密封性，确保无漏气情况； - 检查并确保实验所需的气体气瓶或气源的正常工作状态； - 确保实验过程中的供气管道和排气管道畅通无阻。

2.3 气瓶操作安全在使用气瓶时，应注意以下安全事项： - 气瓶应垂直放置，并且固定在安全架或气瓶支架上； - 使用适当的气瓶连接器连接气瓶和设备，确保连接紧密； - 打开气瓶阀门时，应缓慢开启，避免气体过快进入反应装置。

2.4 反应装置操作在操作反应装置时，应注意以下事项： - 确保反应装置处于稳定的工作状态，避免不必要的震动； - 控制反应装置的温度和压力，避免超过设定值； - 根据实验需要调整反应装置的供气和排气速度； - 实验中禁止封堵或堵塞排气管道，确保气体顺畅排出。

2.5 紧急情况处理在紧急情况下，如发生泄漏或异常情况，应立即采取以下措施： - 关闭气源、气瓶阀门等供气设备； - 疏散实验室人员，并通知相关人员到达紧急集合点； - 如有必要，使用适当的灭火器材处理火灾。

3. 保养规程3.1 定期清洁定期清洁固定床反应装置是保持其正常运行的重要步骤。

清洁过程中应注意以下事项： - 断开气源和电源，确保安全； - 使用适当的清洁剂清洁反应装置内部和外部表面； - 清洁后，彻底冲洗反应装置，确保无残留物。

YUY-HY137气固相流化床催化反应实验装置装置功能：1、了解流化床反应器的工作原殿结构。

2、学习加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应过程。

技术参数：1、流化床反应器：稀、浓相段直径：Φ20mm、高350mm，扩大段直径：Φ57mm，长200mm；热电偶套管，Φ3mm，内插Φ1mm热电偶，316L不锈钢材质。

催化剂装载量：10-50ml。

2、反应器加热炉：ф300×600mm，开启式，加热功率(三段加热)各1KW，加热形式：碳化硅炉管+金属内衬。

内层为保温层，外层为网孔防护层。

最高使用温度，900℃。

3、预热器：不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力：常压。

4、2 路气体管路，气体质量流量控制器控制气体流量，流量规格：300ml/min，N2标定，准确度：±1%F.S。

5、加料罐:体积1000ml，材质：石英玻璃，数量1个。

6、液体混合器：50 ml，材质：316L不锈钢，数量1个。

7、产品冷凝器：316L卫生级不锈钢，Φ76×200mm（316L内盘管）。

8、气液分离器：500mL，316L卫生级不锈钢。

9、液体泵：蠕动泵，转速范围0.1～50rpm，流量：0.2-10ml/min，4～20mA远程输出控制，数量1台。

10、湿式气体流量计：额定流量：0.2m3/h，容积：2L，精度：±1%。

11、不锈钢防震指针压力表0-0.25MPa，数量3个。

12、温度传感器：K热电偶，显示分度0.1℃。

13、管路阀门：316L不锈钢精密卡套管和阀门。

14、节能环保冷凝系统：温度范围-10～20℃，容积5L，控温精度±0.5℃。

15、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP 通讯协议；功能：数据处理运算。

16、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。
