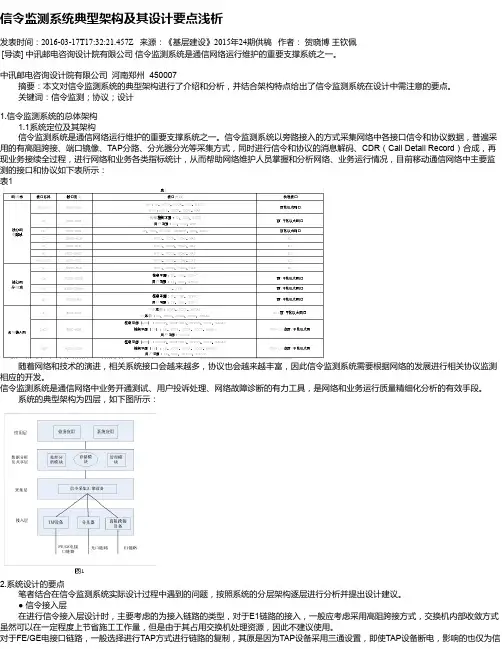

信令监测系统典型架构及其设计要点浅析发表时间：2016-03-17T17:32:21.457Z 来源：《基层建设》2015年24期供稿作者：贺晓博王钦佩[导读] 中讯邮电咨询设计院有限公司信令监测系统是通信网络运行维护的重要支撑系统之一。

中讯邮电咨询设计院有限公司河南郑州 450007摘要：本文对信令监测系统的典型架构进行了介绍和分析，并结合架构特点给出了信令监测系统在设计中需注意的要点。

关键词：信令监测；协议；设计1.信令监测系统的总体架构1.1系统定位及其架构信令监测系统是通信网络运行维护的重要支撑系统之一。

信令监测系统以旁路接入的方式采集网络中各接口信令和协议数据，普遍采用的有高阻跨接、端口镜像、TAP分路、分光器分光等采集方式，同时进行信令和协议的消息解码、CDR（Call Detail Record）合成，再现业务接续全过程，进行网络和业务各类指标统计，从而帮助网络维护人员掌握和分析网络、业务运行情况，目前移动通信网络中主要监测的接口和协议如下表所示：表1随着网络和技术的演进，相关系统接口会越来越多，协议也会越来越丰富，因此信令监测系统需要根据网络的发展进行相关协议监测相应的开发。

信令监测系统是通信网络中业务开通测试、用户投诉处理、网络故障诊断的有力工具，是网络和业务运行质量精细化分析的有效手段。

系统的典型架构为四层，如下图所示：2.系统设计的要点笔者结合在信令监测系统实际设计过程中遇到的问题，按照系统的分层架构逐层进行分析并提出设计建议。

● 信令接入层在进行信令接入层设计时，主要考虑的为接入链路的类型，对于E1链路的接入，一般应考虑采用高阻跨接方式，交换机内部收敛方式虽然可以在一定程度上节省施工工作量，但是由于其占用交换机处理资源，因此不建议使用。

对于FE/GE电接口链路，一般选择进行TAP方式进行链路的复制，其原是因为TAP设备采用三通设置，即使TAP设备断电，影响的也仅为信令监测系统的链路，对原有业务链路不会造成影响，同时由于目前没有实际的测试数据表明交换机端口镜像方式下镜像端口的输出到底会对交换机造成多大的影响，同时考虑到交换机测试端口多用于对交换机进行小带宽的测试，不适合将其作为大带宽的信令输出端口使用。

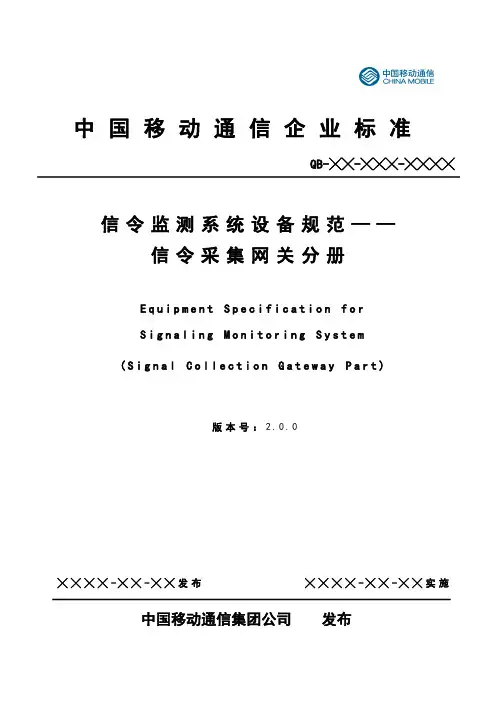

中国移动通信企业标准版本号：2.0.0 中国移动通信集团公司 发布╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施 QB-╳╳-╳╳╳-╳╳╳╳ 信令监测系统设备规范——信令采集网关分册E q u i p m e n t S p e c i f i c a t i o n f o r S i g n a l i n g M o n i t o r i n g S y s t e m (S i g n a l C o l l e c t i o n G a t e w a y P a r t )目录1前言 (I)1范围 (1)2规范性引用文件 (1)3术语、定义和缩略语 (2)3.1.术语、定义 (2)3.2.缩略语 (3)4设备在网络中的位置 (3)5功能要求 (5)5.1.采集接入设备功能要求 (5)5.1.1.分光器功能要求 (5)5.1.2.TAP功能要求 (6)5.1.3.光功率放大器要求 (6)5.2.采集网关 (6)5.2.1.数据采集设备 (7)5.3.数据处理功能 (7)5.3.1.控制面数据解码合成 (7)5.3.2.用户面数据解码合成 (7)5.3.3.S1-MME NAS 解密 (7)5.3.4.DPI/DFI 识别与规则更新 (8)5.3.5.用户信息和位置信息关联回填 (8)5.4.数据共享功能 (8)6性能指标和可靠性要求 (8)6.1可靠性 (9)6.2安全性 (9)6.3性能要求 (10)6.4完整性和准确性要求 (10)6.5时延要求 (11)6.6软件要求 (11)6.7硬件要求 (11)6.8可扩展要求 (12)6.9部署要求 (12)6.10处理容量要求 (12)6.11容灾能力要求 (12)7接口要求 (12)7.1设备输入接口 (12)7.1.1信令采集接入设备接口要求 (12)7.1.2千兆以太网接口 (13)7.1.310G以太网接口 (13)7.1.4设备输出接口 (14)8时间同步要求 (14)9网管要求 (15)9.1配置管理 (15)9.1.1采集设备配置 (16)9.2查询设备信息 (16)9.2.1设备硬件信息 (16)9.2.2设备网络信息 (17)9.3查询设备状态 (17)9.3.1设备负荷 (17)9.4设备状态管理 (18)9.5.1故障管理 (18)9.5.2心跳信号 (18)9.5性能管理 (19)9.6安全管理 (19)10操作维护要求 (20)10.1可管理性 (20)10.2可维护性 (20)11网络安全要求 (20)12编制历史 (20)附件一业务分类 (21)1前言本标准对中国移动信令监测系统—LTE信令采集网关相关设备提出要求，是信令采集网关所涉及的相关网元设备需要遵从的技术文件。

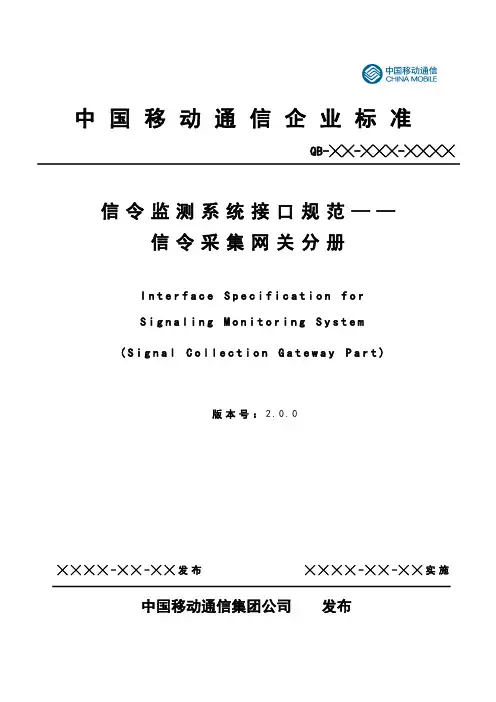

中国移动通信企业标准版本号：2.0.0 中国移动通信集团公司 发布╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施 QB-╳╳-╳╳╳-╳╳╳╳信令监测系统接口规范——信令采集网关分册I n t e r f a c e S p e c i f i c a t i o n f o r S i g n a l i n g M o n i t o r i n g S y s t e m (S i g n a l C o l l e c t i o n G a t e w a y P a r t )目录前言 (II)1范围 (1)2规范性引用文件 (1)6术语、定义和缩略语 (2)6.1.术语、定义 (2)6.2.缩略语 (2)7概述 (3)7.1.系统结构概述 (3)7.1.1.系统描述及系统结构图 (3)7.1.2.各网元功能 (4)7.2.接口概述 (6)7.3.接口协议 (6)7.3.1.SDTP实时通信协议 (6)7.3.2.接口机制 (8)7.4.接口要求 (19)7.5.接口版本 (20)8全量信令数据传送接口 (20)8.1.数据包格式 (20)8.2.包头格式 (20)8.2.1.通用包头 (21)8.2.2.专用包头 (21)8.3.全量信令数据传输接口 (23)8.3.1.全量数据通知notifySignalData (23)9编制历史 (23)10附录A 省市编号 (23)A.1. 省编号 (23)A.2. 市编号 (25)前言本标准规定了中国移动信令监测系统信令采集网关与信令共享平台和其他相关网元设备连接的接口标准，以及平台内部需要公开定义的各种接口。

本标准原则上在中国移动通信集团公司内部使用，为业务开展、招标选型、工程建设及运行维护提供技术依据，适用于GSM/3G网络环境。

本标准主要包括以下几方面内容：系统结构、接口协议、全量信令数据传送接口。

本标准是中国移动信令监测系统系列标准之一，该系列标准的结构、名称或预计的名称如下：本标准需与《信令监测系统A+Abis总体技术要求》、《信令监测系统接口规范——A+Abis信令采集网关接口分册》、《信令监测系统设备规范——A+Abis 信令采集网关分册》、《信令监测系统设备规范——A+Abis信令共享平台分册》配套使用。

中国移动通信企业标准 版本号：1.0.0 中国移动通信集团公司 发布╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施 QB-╳╳-╳╳╳-╳╳╳╳ 信令监测系统三期设备规范 信令采集网关分册 E q u i p m e n t S p e c i f i c a t i o n f o r S i g n a l i n g M o n i t o r i n g S y s t e m T h i r d P h a s e (S i g n a l C o l l e c t i o n G a t e w a y I n t e r f a c e P a r t )目录前言 (I)1范围 (1)2规范性引用文件 (1)3术语、定义和缩略语 (2)3.1.术语、定义 (2)3.2.缩略语 (2)4设备在网络中的位置 (3)5功能要求 (5)5.1.信令采集接入设备功能要求 (5)5.1.1.高阻隔离器功能要求 (5)5.1.2.DXC收敛设备功能要求 (5)5.1.3.分光器功能要求 (6)5.1.4.TAP功能要求 (6)5.2.信令采集网关 (6)5.2.1.电口数据采集设备 (7)5.2.1.1.E1口数据采集设备 (7)5.2.1.2.IP封装数据采集设备 (7)5.2.2.光口数据采集设备 (7)5.2.2.1.E1口数据采集设备 (7)5.2.2.2.IP封装数据采集设备 (8)6性能指标和可靠性要求 (8)6.1.1.高阻跨接设备 (8)6.1.2.DXC设备 (8)6.1.3.信令采集网关 (9)6.1.3.1.电口数据采集设备 (9)6.1.3.2.光口数据采集设备 (10)6.2.准确性和完整性要求 (11)6.3.时延要求 (11)6.4.软件要求 (11)6.5.硬件要求 (12)6.6.可扩展要求 (12)6.7.部署要求 (12)6.8.处理能力要求 (12)6.9.冗灾能力要求 (12)7接口要求 (13)7.1.设备输入接口 (13)7.1.1.光接口 (13)7.1.2.E1接口 (14)7.1.3.设备输出接口 (14)8时间同步要求 (14)9网管要求 (15)9.1.配置管理 (15)9.1.1.DXC设备 (16)9.1.1.1.链路配置 (16)9.1.1.2.设备标识 (16)9.1.2.信令采集网关配置 (17)9.1.2.1.链路配置 (17)9.1.2.2.网关编号 (17)9.2.查询设备信息 (18)9.2.1.链路信息 (18)9.2.2.设备硬件信息 (18)9.2.3.设备网络信息 (19)9.3.查询设备状态 (19)9.3.1.设备负荷 (19)9.3.1.1.设备CPU使用率 (19)9.3.1.2.设备存储 (20)9.3.1.3.网络连通性 (20)9.4.业务控制 (20)9.4.1.采集链路筛选/变更 (20)9.5.设备状态管理 (21)9.5.1.故障管理 (21)9.5.2.心跳信号 (21)9.6.性能管理 (21)9.7.安全管理 (22)10操作维护要求 (22)10.1.可管理性 (22)10.2.可维护性 (23)10.3.易用性 (23)11网络安全要求 (23)12编制历史 (24)前言本标准对信令监测系统三期信令采集网关相关设备提出要求，是信令采集网关所涉及的相关网元设备需要遵从的技术文件。

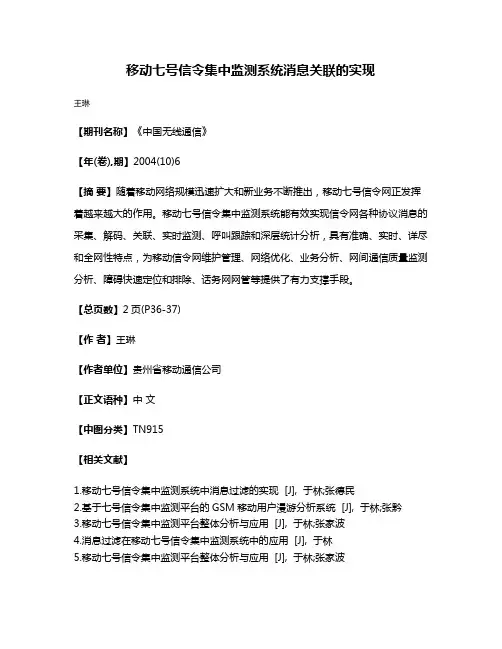

移动七号信令集中监测系统消息关联的实现
王琳
【期刊名称】《中国无线通信》
【年(卷),期】2004(10)6
【摘要】随着移动网络规模迅速扩大和新业务不断推出，移动七号信令网正发挥着越来越大的作用。

移动七号信令集中监测系统能有效实现信令网各种协议消息的采集、解码、关联、实时监测、呼叫跟踪和深层统计分析，具有准确、实时、详尽和全网性特点，为移动信令网维护管理、网络优化、业务分析、网间通信质量监测分析、障碍快速定位和排除、话务网网管等提供了有力支撑手段。

【总页数】2页(P36-37)
【作者】王琳
【作者单位】贵州省移动通信公司
【正文语种】中文
【中图分类】TN915
【相关文献】
1.移动七号信令集中监测系统中消息过滤的实现 [J], 于林;张德民
2.基于七号信令集中监测平台的GSM移动用户漫游分析系统 [J], 于林;张黔
3.移动七号信令集中监测平台整体分析与应用 [J], 于林;张家波
4.消息过滤在移动七号信令集中监测系统中的应用 [J], 于林
5.移动七号信令集中监测平台整体分析与应用 [J], 于林;张家波
因版权原因，仅展示原文概要，查看原文内容请购买。

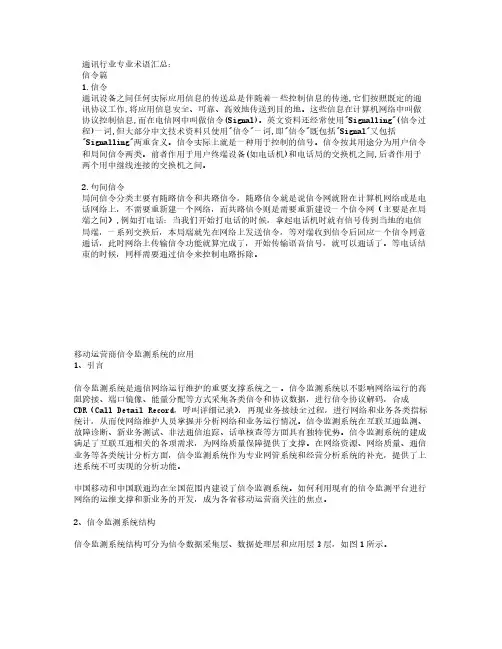

通讯行业专业术语汇总：信令篇1.信令通讯设备之间任何实际应用信息的传送总是伴随着一些控制信息的传递,它们按照既定的通讯协议工作,将应用信息安全、可靠、高效地传送到目的地。

这些信息在计算机网络中叫做协议控制信息,而在电信网中叫做信令(Signal)。

英文资料还经常使用"Signalling"(信令过程)一词,但大部分中文技术资料只使用"信令"一词,即"信令"既包括"Signal"又包括"Signalling"两重含义。

信令实际上就是一种用于控制的信号。

信令按其用途分为用户信令和局间信令两类。

前者作用于用户终端设备(如电话机)和电话局的交换机之间,后者作用于两个用中继线连接的交换机之间。

2.句间信令局间信令分类主要有随路信令和共路信令，随路信令就是说信令网就附在计算机网络或是电话网络上，不需要重新建一个网络，而共路信令则是需要重新建设一个信令网（主要是在局端之间）,例如打电话：当我们开始打电话的时候，拿起电话机时就有信号传到当地的电信局端，一系列交换后，本局端就先在网络上发送信令，等对端收到信令后回应一个信令同意通话，此时网络上传输信令功能就算完成了，开始传输语音信号，就可以通话了。

等电话结束的时候，同样需要通过信令来控制电路拆除。

移动运营商信令监测系统的应用1、引言信令监测系统是通信网络运行维护的重要支撑系统之一。

信令监测系统以不影响网络运行的高阻跨接、端口镜像、能量分配等方式采集各类信令和协议数据，进行信令协议解码，合成CDR（Call Detail Record，呼叫详细记录），再现业务接续全过程，进行网络和业务各类指标统计，从而使网络维护人员掌握并分析网络和业务运行情况。

信令监测系统在互联互通监测、故障诊断、新业务测试、非法通信追踪、话单核查等方面具有独特优势。

信令监测系统的建成满足了互联互通相关的各项需求，为网络质量保障提供了支撑。

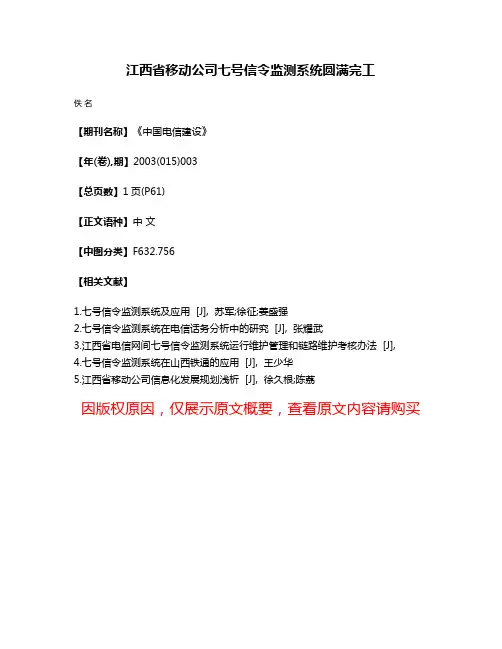

江西省移动公司七号信令监测系统圆满完工
佚名
【期刊名称】《中国电信建设》
【年(卷),期】2003(015)003
【总页数】1页(P61)
【正文语种】中文
【中图分类】F632.756
【相关文献】
1.七号信令监测系统及应用 [J], 苏军;徐征;姜盛强
2.七号信令监测系统在电信话务分析中的研究 [J], 张耀武
3.江西省电信网间七号信令监测系统运行维护管理和链路维护考核办法 [J],
4.七号信令监测系统在山西铁通的应用 [J], 王少华
5.江西省移动公司信息化发展规划浅析 [J], 徐久根;陈荔
因版权原因，仅展示原文概要，查看原文内容请购买。

.3NO.7信令监测系统使用指导手册1、例行维护要求通过例行维护，保证系统运行稳定，各地信令数据能正常采集和上传，信令数据能正常分析处理。

记录附件1（NO.7信令监测系统例行维护记录表）。

1.1 日例行维护1.1.1 设备单板工作状态各种单板指示灯的状态说明：单板运行指示灯（绿色）闪烁正常；单板告警指示灯（红色）不亮。

异常情况处理方法：如果主备用的单板状态不正常，可以进行倒换、复位、更换操作。

非主备用单板状态不正常，可以进行复位、更换操作。

1.1.2 前端机状态启动工作站上的“系统维护管理”模块，检查前端机通讯状态、资源占用状态以及软件运行情况。

方法：查看前端机模块的状态，正常时为绿色。

为黄色时，检查网络连接是否正常、前端机是否启动；为灰色时，登录到“控制台－远端配置管理”模块，启动相应前端机的各运行程序。

查看前端机与前端服务器的连接，正常时连线为绿色。

双击前端机图标（或点击菜单项“查看－节点资源列表”），查看前端机CPU利用率、数据盘剩余空间和内存占用情况的相关信息。

CPU使用率一般应小于80％，物理内存＋虚拟内存使用应低于总内存的80％，硬盘剩余空间应大于800M（前端机的安装盘D:\）。

1.1.3 前端服务器状态检查前端服务器通讯状态、资源占用状态以及软件运行情况。

方法：查看前端服务器模块状态是否为绿色，查看前端服务器与数据库服务器的连线是否为绿色；实时统计中是否有数据；实时监测告警界面是否能显示链路负荷信息；综合统计中是否有当天的入库数据统计结果。

1.1.4 数据库服务器工作状态（由省监控中心负责）·检查数据库服务器功能是否正常。

方法：启动工作站程序，检查是否能正常登陆数据库服务器，各种业务分析模块是否可以正常查询到相关的数据。

·检查数据库服务器性能是否正常。

方法：启动工作站上“系统维护管理”模块，双击“中心数据库群”，查看中心数据库和各业务数据库的CPU、内存使用情况、硬盘剩余空间，剩余空间一般不小于20％。
