螺纹传动类型和应用(一)

常用螺纹种类及应用螺纹是一种常用的连接方式，广泛应用于机械领域和工程行业。

常用螺纹种类有内螺纹（往往称为螺纹孔）和外螺纹（往往称为螺纹柱），它们在不同领域有不同的应用。

下面将详细介绍常用螺纹种类及其应用。

1. 公制螺纹（Metric Thread）公制螺纹是国际通用的螺纹标准，常用单位是每毫米螺纹的螺距。

它分为粗牙和细牙两种，粗牙适用于大功率设备，细牙适用于小型设备。

公制螺纹广泛应用于机械制造、汽车制造、船舶制造等领域。

2. 英制螺纹（Unified Thread）英制螺纹是美国螺纹标准，也是英联邦国家的通用螺纹标准。

它分为粗牙和细牙两种，粗牙适用于结构较重的设备，细牙适用于结构较轻的设备。

英制螺纹广泛应用于航空航天、制造业、汽车制造等领域。

3. 管螺纹（Pipe Thread）管螺纹是专门用于管道连接的螺纹。

它分为NPT和BSPT两种类型。

NPT （National Pipe Thread）是美国国家管螺纹标准，适用于一般工程用途。

BSPT （British Standard Pipe Thread）是英国管螺纹标准，适用于水、气、油等管道连接。

管螺纹广泛应用于石油化工、建筑设施、供水排水等领域。

4. 特殊螺纹除了上述常用的螺纹类型外，还有一些特殊的螺纹种类。

例如，三角螺纹（Acme Thread）是一种常用于传动装置的高精度丝杆螺纹，广泛应用于机床、工厂自动化等领域。

圆锥螺纹（Conical Thread）主要用于管道连接，类似于管螺纹，但是具有圆锥形状。

锁紧螺纹（Locking Thread）是一种特殊设计的螺纹，用于固定螺母并防止其因振动松动。

不同种类的螺纹在不同领域有着广泛的应用。

公制螺纹和英制螺纹是常用的通用螺纹标准，在机械制造、汽车制造、航空航天等领域广泛使用。

管螺纹主要应用于供水排水、石油化工等领域的管道连接。

特殊螺纹如三角螺纹和圆锥螺纹，在特定的领域具有重要的作用。

总之，螺纹是一种常用的连接方式，不同种类的螺纹在不同领域有着不同的应用。

第九节 螺旋传动一、螺旋传动的类型和应用螺旋传动是用螺杆和螺母传递运动和动力的机械传动，主要用于把旋转运动转换成直线运动，将转矩转换成推力。

按相对运动关系，螺旋传动常用的运动形式有以下三种：1、螺杆原位转动、螺母移动，多用于机床进给机构；2、螺母固定、螺杆转动和移动，多用于螺旋压力机构中；3、螺母原位转动、螺杆移动，用于升降装置。

图a 螺杆转动，螺母移动 图b 螺母固定，螺杆转、移动 图c 螺母转动，螺杆移动按用途不同分为⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧→冰箱的地脚螺旋。

：电之间的相对位置。

例如—用于调整并固定零件—调整螺旋：。

千斤顶、螺旋压力机等得大的轴向力。

例如：，获用螺旋斜面的增力原理—主要以增力为主，利—传力螺旋：作台等进给机构。

刀架、工的直线运动。

例如：机床度，回转的运动精通常要求具有较高—主要用来传递运动，—传导螺旋：1、传动螺旋它以传递动力为主，要求用较小的转矩产生较大的轴向推力。

一般为间歇工作，工作速度不高，而且通常要求自锁，如千斤顶(图c)，搬动手柄对螺杆加一个转矩，则螺杆旋转并产生很大轴向力推力以举起重物。

左右螺旋提升机构也是一个主要的应用。

2、传导螺旋它以传递运动为主，常要求具有高的运动精度。

一般在较长时间内连续工作，工作速度也较高。

例如用于机床进给机构的传导螺旋，螺杆旋转，推动螺母连同滑板和刀架作直线运动。

机床进给螺旋 带传动用调整螺旋 3、调整螺旋它用以调整并固定零件或部件之间的相对位置。

一般不在工作载荷作用下转动，要求能自锁，有时也要求有很高的精度。

例如用于带传动张紧的调整螺旋。

在调整带的张紧力时，先松开螺栓，旋转调整螺旋，把滑轨上的电动机推到所需的位置，然后再将螺栓拧紧。

按摩擦性质不同分⎪⎩⎪⎨⎧↑↑↓。

润滑。

的高压油实现液体静压静压螺旋：靠外界输入便。

，但结构复杂，加工不滚动螺旋：，但摩擦大加工方便，利于自。

锁滑动螺旋：结构简单，ηηη滑动螺旋 滑动螺旋结构简单，便于制造，易于自锁，应用范围较广。

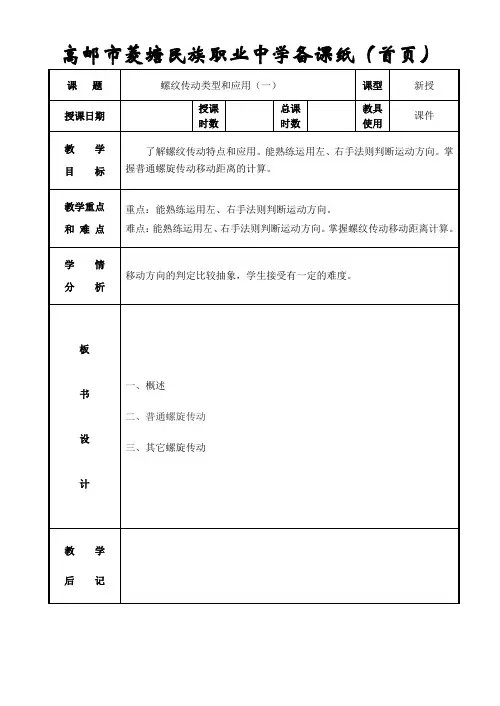

课题螺纹传动类型和应用（一）课型新授授课日期授课时数总课时数教具使用课件教学目标了解螺纹传动特点和应用。

能熟练运用左、右手法则判断运动方向。

掌握普通螺旋传动移动距离的计算。

教学重点和难点重点：能熟练运用左、右手法则判断运动方向。

难点：能熟练运用左、右手法则判断运动方向。

掌握螺纹传动移动距离计算。

学情分析移动方向的判定比较抽象，学生接受有一定的难度。

板书设计一、概述二、普通螺旋传动三、其它螺旋传动教学后记第1页复习旧知:1、螺纹联接件？2、螺纹联接得基本类型？3、螺纹的代号和标记？导入新课：一、概述螺纹传动是用内、外螺纹组成的螺旋副来传递运动和动力的传动装置。

螺旋传动主要用来把主动件的回转运动转变为从动件的直线往复运动。

螺纹传动特点：结构简单，传动连续、平稳、承载能力大、传动精度高。

但在传动中磨损较大效率低。

二、普通螺旋传动1．普通螺旋传动：指由螺杆和螺母组成的简单螺旋副。

2．运动方向的判定螺杆、螺母的运动方向可根据左右手螺旋法则来判定：左旋螺杆(螺母)伸左手，右旋螺杆(螺母)伸右手。

半握拳，四指顺着螺杆(或螺母)的旋转方向，大母指的指向，即为螺杆(螺母)的移动方向。

若当螺杆(螺母)原地旋转，螺母(螺杆)移动时，螺母(螺杆)移动方向与大拇指指向相反。

3．移动距离L=n·S (mm／min)第2页课间小结：1、概述；2、普通螺旋传动；课后作业：见练习册。

螺纹传动第一节、螺纹的种类和应用一、按螺纹牙型不同分类：1、三角螺纹：又称普通螺纹，牙型为三角形，分为粗牙和细牙两种，广泛用于各种紧固连接。

粗牙的应用最广泛，细牙的使用与薄壁零件的连接和微雕机构的调整。

2、矩形螺纹：牙型为矩形，传动效率高，用于螺旋传动。

但是牙根强度低，精加工困难，还未标准化一逐渐被梯形螺纹代替。

3、梯形螺纹：牙型是梯形，牙根强度较高，用于单向螺旋传动。

4、锯齿形螺纹：牙型是锯齿形，牙根强度较高，用于单向螺旋传动。

二、按螺旋线方向分类及应用：根据螺旋线不同，螺纹分为左旋螺纹和右旋螺纹。

螺旋线方向判别：方法一：顺时针旋入的螺纹（或右边高），应用广泛。

左旋螺纹：逆时针旋入的螺纹（或左边高）。

方法二：用右手来判定：伸出右手，手心对着自己，四指与轴线平行，看螺纹的倾斜方向是否与大拇指一致，一致就为右旋螺纹，不一致就为左旋螺纹。

三、按螺旋线的线数分类及其应用根据螺旋线的线数（头数）不同，螺纹分为单线螺纹、双线螺纹和多线螺纹。

四、按螺纹形成的表面分类：根据螺旋线形成的表面，分为内螺纹和外螺纹。

第二节、普通螺纹的主要参数【导入】上节课讲了那么多的螺纹，它们在加工的时候肯定要根据不同的尺寸来进行加工，么应该知道那些尺寸呢？我们叫这些尺寸为螺纹的参数。

【新课】一、螺纹的直径：1、螺纹的直径分为：大径、中径和小径（1）大径：普通螺纹的大径是指与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径。

内螺纹的大径用代号D表示，外螺纹的大径用代号d表示。

螺纹的公称直径是指代表螺纹尺寸的直径。

普通螺纹的公称直径是大径。

（2）中径：普通螺纹的中径是指一个假想圆柱的直径，该圆柱的素线通过牙型上的沟槽和凸起宽度相等的地方。

该假想圆柱称为中经圆柱。

内螺纹的中经代号用D2表示，外螺纹的中径用代号d2表示。

（3）小径：普通螺纹的小径是指与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径。

二、牙型角：牙型角是指在螺纹牙型上，两相邻牙侧间的夹角。

螺旋传动的典型分类及功能应⽤！螺旋传动是利⽤螺杆和螺母的啮合来传递动⼒和运动的机械传动。

主要⽤于将旋转运动转换成螺旋传动直线运动，将转矩转换成推⼒。

按⼯作特点及⽤途，螺旋传动可分为传⼒螺旋、传导螺旋、调整螺旋和螺旋压⼒机中⽤螺旋等。

、传⼒螺旋：以传递动⼒为主，它⽤较⼩的转矩产⽣较⼤的轴向推⼒，⼀般为间歇⼯作，⼯1、传⼒螺旋：作速度不⾼，⽽且通常要求⾃锁，例如螺旋压⼒机和螺旋千⽄顶上的螺旋。

、传导螺旋：以传递运动为主，常要求具有⾼的运动精度，⼀般在较长时间内连续⼯作，⼯2、传导螺旋：作速度也较⾼，如机床的进给螺旋（丝杠）。

3、调整螺旋：、调整螺旋：⽤于调整并固定零件或部件之间的相对位置，⼀般不经常转动，要求⾃锁，有时也要求很⾼精度，如机器和精密仪表微调机构的螺旋、如车床尾架、卡盘⽖的螺旋等。

、测量螺旋：主要⽤于测量仪器，如千分尺⽤螺旋等4、测量螺旋：滑动螺旋传动和滚动螺旋传动滚动螺旋传动。

按螺纹间摩擦性质，螺旋传动可分为滑动螺旋传动滑动螺旋传动：通常采⽤梯形螺纹和锯齿形螺纹，其中梯形螺纹应⽤最⼴，锯齿形螺纹⽤于单滑动螺旋传动：⾯受⼒。

矩形螺纹由于⼯艺性较差、强度较低等原因应⽤很少;对于受⼒不⼤和精密机构的调整螺旋，有时也采⽤三⾓螺纹。

滚动螺旋传动：滚动螺旋传动：⽤滚动体在螺纹⼯作⾯间实现滚动摩擦的螺旋传动，⼜称滚珠丝杠传动。

滚动体通常为滚珠，也有⽤滚⼦的。

滚动螺旋传动的摩擦系数、效率、磨损、寿命、抗爬⾏性能、传动精度和轴向刚度等虽⽐静压螺旋传动稍差，但远⽐滑动螺旋传动为好。

滚动螺旋传动的效率⼀般在90％以上。

它不⾃锁，具有传动的可逆性；但结构复杂，制造精度要求⾼，抗冲击性能差。

它已⼴泛地应⽤于机床、飞机、船舶和汽车等要求⾼精度或⾼效率的场合。

滚动螺旋传动的结构型式，按滚珠循环⽅式分外循环和内循环。

螺旋传动机构的特点：减速⽐⼤。

螺杆转动⼀周，螺母只移动⼀个导程；机构效益⼤。

在主动件上施加⼀个不⼤的扭矩，就可在从动件上得到很⼤推⼒；可以使机构具有⾃锁性。

螺纹连接与螺旋传动一、螺纹的形成如用一个三角形K沿螺旋线运动并使K平面始终通过圆柱体轴线YY，这样就构成了三角形螺纹。

同样改变平面图形K，可得到矩形、梯形、锯齿形、管螺纹，如图1-1所示。

图1-1 螺纹的形成二、螺纹的类型（1）按牙型分类有：三角形螺纹、管螺纹，用于联接螺纹；矩形、梯形、锯齿形螺纹，用于传动螺纹。

其中三角形螺纹中粗牙螺纹用于紧固件；细牙螺纹在同样的公称直径下，螺距最小，自锁性好，适于薄壁细小零件和冲击荷载等。

（2）按位置分类有：内螺纹，在圆柱孔的内表面形成的螺纹；外螺纹，在圆柱孔的外表面形成的螺纹。

（3）根据螺旋线绕行方向有左旋（图1-2）和右旋。

（4）根据螺旋线头数：单头螺纹（n＝1），用于连接；双头螺纹（n＝2），一般用于连接两个连接件，如图1-2所示；多线螺纹（n≥2），用于传动。

三、螺纹的主要参数现以圆柱普通螺纹的外螺纹为例说明螺纹的主要几何参数，如图1-3所示：（1）大径d——螺纹的最大直径，即与螺纹牙顶相重合的假想圆柱面的直径，在标准中定为公称直径。

（2）小径d1——螺纹的最小直径，即与螺纹牙底相重合的假想圆柱面的直径，在强度计算中常作为螺杆危险截面的计算直径。

（3）中径d2——通过螺纹向截面内牙型上的沟槽和突起宽度相等处的假想圆柱面的直径，近似于螺纹的平均直径，d2≈（d＋d1）／2。

中径是确定螺纹几何参数和配合性质的直径。

（4）线数n——螺纹的螺旋线数目。

沿一根螺旋线形成的螺纹称为单线螺纹；沿两根以上的等距螺旋线形成螺纹称为多线螺纹。

常用的联接螺纹要求自锁性，故多用单线螺纹；传动螺纹要求传动效率高，故多用双线或单线螺纹。

为了便于制造，一般用螺纹线数n≤4。

（5）螺距P——螺纹相邻两个牙形上对应点间的距离。

（6）导程S——螺纹上任一点沿同一条螺旋线旋转一周所移动的轴相距离。

单线螺纹S＝P；多线螺纹S＝nP。

（7）螺纹升角φ——螺旋线的切线与垂直于螺纹轴线的平面间的夹角。

螺纹的种类和用途一螺纹按其用途可分为连接螺纹和传动螺纹，1 连接螺纹：主要起连接和调整的作用（1）普通螺纹：牙型为60度，又分为粗牙螺纹和细牙螺纹两种，代号为M(2) 管螺纹：牙型角为55度，常用于水气油管等防泄漏要求场合2 传动螺纹主要用于传递运动和动力（1）梯形螺纹：牙型角为30度，牙型为等腰梯形，代号为Tr，它是传动螺纹的主要形式，如：机床丝杠等(2) 矩形螺纹：主要用于力传递，其特点是传动效率较其他螺纹较高，但强度较大，因此应用受到一定限制（3）锯齿形螺纹：其牙型锯齿形，代号为B。

他只用于承受单向动力，由于它的传动效率及强度比梯形螺纹高，常用于螺旋压力机及水压机等单向受力机构。

（4）模数螺纹：即涡轮蜗杆螺纹，其牙型为40度，它具有传动比大，结构紧凑，传动平稳，自锁性能好等特点主要用于减速装置。

螺纹的加工1 车螺纹：其特点是通过车床机构的调整，能方便的车出不同螺距，不同直径，不同线数和不同牙型的螺纹，适合于单件小批量生产。

2 攻螺纹和套螺纹（1）攻螺纹是用丝锥在工件的光孔内加工出内螺纹的方法（2）套螺纹是用板牙在工件光轴上加工出螺纹的方法3 铣螺纹磨螺纹滚压螺纹（1）铣螺纹：是在专用的螺纹铣床或万能卧式铣床上进行。

铣螺纹比车螺纹的加工精度低，Ra值略大，但铣螺纹生产效率高，适用于大批量生产（2）磨螺纹是在专用的螺纹磨床上进行的，主要是对需要热处理（硬度较高和精度要求高）的螺纹进行精加工。

一般需要磨削的螺纹是经过车螺纹和铣螺纹等粗加工或半精加工后进行的。

（3）滚压螺纹是使胚料在滚压工具的压力下产生塑性变形，强制压制出的螺纹，滚压方式有两种：A 搓螺纹：是在搓丝机上进行的，压出来的螺纹精度高，可达5级，Ra值为1.6~0.8 如：市场上卖的螺钉、螺锥等。

B滚螺纹：是在专用的滚压机上进行的，压出的精度可达3级Ra值为0.8~0.21 优点：可提高螺纹的抗拉强度，抗剪强度和疲劳强度且生产效率高。

2 缺点：专用设备贵重，对胚料精度要求高，且只能加工内螺纹。
