配电箱配置标准范本

住宅配电箱箱体技术参数标准1总则1.1本标准参照国家相关标准规范编制，如当地政府有比本标准更高要求时，按照当地政府规定执行。

1.2建筑设计图与工程招标文件中的技术要求须与本标准一致。

2适用范围本标准适用于大汉城建住宅配电箱等的设计与招投标。

3引用标准3.1低压开关设备和控制设备（GB14048。

2—4）3.2低压开关设备和控制设备辅助电器（GB14048。

7—8)3.3低压成套开关设备和控制设备（GB7251)3.4低压电器外表防护等级（GB4942）3.5低压成套开关设备和控制设备用接线端子排 (JB/T9569)4技术规格与要求4.1基本要求:4.1.1箱体材料采用国产优质冷轧钢板。

4.1.2厚度标准符合有关规定,箱体宽度大于500mm，小于800mm的，箱钢板厚度不低于1.2mm，箱体宽度大于等于800mm的，钢板厚度不低于1.5mm。

住宅户内配电箱体钢板厚度0.8mm以上,箱体防护等级不低于IP41。

4.1.3各配电箱外壳表面均须喷塑处理，颜色为乳白色,喷塑厚度达到行业标准；箱内其他未防腐的金属部件要求镀锌.4.1.4配电箱长、宽,垂直度和水平度应符合标准,配电箱内边缘和开口处平整，光滑，无毛刺和裂口，应提供进线、出线孔开孔工具。

4.1.5配电箱的盘面（门）应关闭严密，门与类似部件至少能开启90°，箱的盘面边侧应装嵌入式能开门关门的拉手，配电箱应安装门锁.4.1.6二层板要求镀锌并有可靠接地，安装板后部留有足够盘线空间,箱体、箱门做可靠按地。

4.2选型技术参数要求大汉城建项目依地段、市场定位、配套、景观、用材品牌、客户群等不同分为一般配置或高档配置，在设计任务书中应明确该项目的档次.4.2.1户内配电箱参考采用的箱体形式为:一般住宅参考尤立科BE系列;高档住宅参考尤立科M5系列。

户内配电箱技术参数表备注：以上价格仅供参考，以实际市场价格为准；位数依据设计回路数确定。

BE系列意向图M5系列意向图4.2.2其他非标箱体按基本技术参数要求选型接线箱系列技术参数表控制箱系列技术参数表备注：以上箱体尺寸规格依据设计回路数确定.5其他若本标准内容有不合理或与当地标准、习惯做法有相矛盾之处时，请相关部门或人员及时反馈意见，便于产品技术中心定期进行完善与修订。

施工现场临时用电配电箱配置标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着城市建设的快速发展，施工现场临时用电需求越来越大。

配电箱及开关箱设置标准一、开关箱的设置标准1、按照“总配电室—分配电室—开关箱—用电设备”的顺序分级设置；2、按照“动力与照明分别设置”的原则；3、开关箱应由末级分配电箱配电；4、总配电箱应设在靠近电源的地区，分配电箱应装设在用电设备或负荷相对集中的地区分配电箱与开关箱的距离不得超过30m.开关箱与其控制的固定式用电设备的水平距离不宜超过3m;5、配电箱、开关箱应装设在干燥、通风及常温场所，不利装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。

不得装设在易受外来固体物撞击、强裂振动、液体侵溅及热源烘烤的场所。

否则，须作特殊防护处理。

6、配电箱、开关箱周围应有足够二人同时工作的空间和通道。

不得堆放任何防碍操作、维修的物品，不得有灌木、杂草。

7、配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5m。

8、配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。

9、固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m,小于1.5m;移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m,小于1.5m.10、配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内。

金属板与配电箱应作电气连接。

11、配电箱、开关箱内的开关电器应按其规定的位置紧固在电器安装板上，不得歪斜和松动。

12、配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线端子板分设。

13、配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。

14、配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零，保护零线应通过接线端子板连接。

15、配电箱、开关箱心须防雨、防尘。

二、临时用电安全技术措施1、开工前，应向厂方提出施工用电申请，经批准后，办理临时用电票方可接电。

安装临时用电线路的作业人员，必须具有电工操作证方可施工，临时用电安装必须严格执行电气施工安装规范。

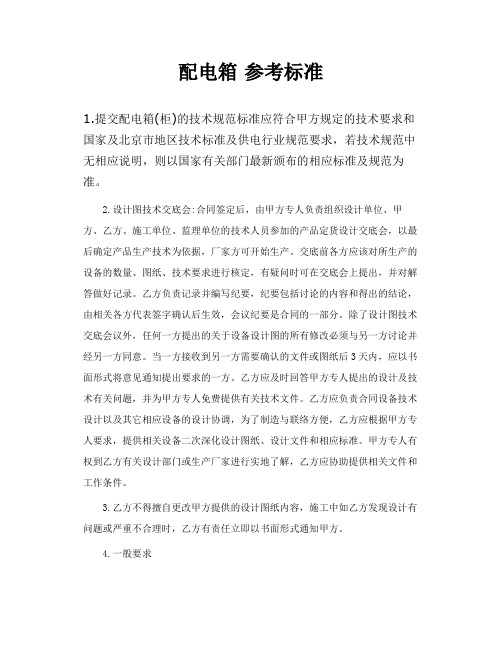

配电箱参考标准1.提交配电箱(柜)的技术规范标准应符合甲方规定的技术要求和国家及北京市地区技术标准及供电行业规范要求，若技术规范中无相应说明，则以国家有关部门最新颁布的相应标准及规范为准。

2.设计图技术交底会:合同签定后，由甲方专人负责组织设计单位、甲方、乙方、施工单位、监理单位的技术人员参加的产品定货设计交底会，以最后确定产品生产技术为依据，厂家方可开始生产。

交底前各方应该对所生产的设备的数量、图纸、技术要求进行核定，有疑问时可在交底会上提出，并对解答做好记录。

乙方负责记录并编写纪要，纪要包括讨论的内容和得出的结论，由相关各方代表签字确认后生效，会议纪要是合同的一部分。

除了设计图技术交底会议外，任何一方提出的关于设备设计图的所有修改必须与另一方讨论并经另一方同意。

当一方接收到另一方需要确认的文件或图纸后3天内，应以书面形式将意见通知提出要求的一方。

乙方应及时回答甲方专人提出的设计及技术有关问题，并为甲方专人免费提供有关技术文件。

乙方应负责合同设备技术设计以及其它相应设备的设计协调，为了制造与联络方便，乙方应根据甲方专人要求，提供相关设备二次深化设计图纸、设计文件和相应标准。

甲方专人有权到乙方有关设计部门或生产厂家进行实地了解，乙方应协助提供相关文件和工作条件。

3.乙方不得擅自更改甲方提供的设计图纸内容，施工中如乙方发现设计有问题或严重不合理时，乙方有责任立即以书面形式通知甲方。

4.一般要求配电箱所有采用的设备、材料必须是原厂真品，完全符合招标文件中附图、附表规定的型号、规格及技术参数要求,必须符合国家现行技术标准的规定，应有合格证，且须注明生产厂地、出厂时间、铭牌数据、设备标准等级等;配电箱内装设的各电气设备必须通过中国质量认证中心的CCC认证，其电气设备上应带有CCC标志;投标产品必须是经鉴定，通过型式试验和生产许可认证，其性能指标必须完全达到国家相关标准的产品，所投标产品必须具备国家强制执行的CCC安全认证证书。

一级配电箱标准配置| 一二三级配电箱的要求什么是配电箱？配电箱是电气装备，具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。

配电箱数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。

正常运行时可借助手动或自动开关接通或分断电路。

一级配电箱标准配置：一级要求配置：总路：总隔离+总断路器或总熔断器；分路：分路隔离+分路漏电保护开关。

二级要求配置：总路：总隔离+总路熔断器或断路器；分路：分路隔离+分路熔断器或断路器。

三级要求配置：隔离+漏电保护器。

其中，一级配电中的漏电保护开关，动作电流和动作时间的乘积不大于30毫安秒。

三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于0.1秒。

一二三级配电箱的要求：1、一级的配电箱安装在配电房，而且采用的是下进下出线，保证接触良好，而且内部要带计量的系统，比较适合于野外的工作，它的雷电通流量不能够低于60Ka，能将大量的电流分流到大地，承受雷击产生的大电流。

2、如果是二级的，它也是分配电箱，因为能够负责一个供电的范围，采用的是内外门的设计，一般选用的是40ka，具备防雨的作用也适合野外使用。

3、如果是三级的配电箱，它是一种开关箱，负责一台设备，一般用的是20ka或者更低的，属于串联式的。

家用配电箱都有哪些东西？1、家庭装修布置水电的时候就需要布置配电箱，开发商原来已经布置了，有些业主还会自己重新做一台，将原来安装好的再进行替换。

因为这会关系到家里用电的安全，这里面就包括了导轨，而且是一根。

它的作用能够将各种的断路器和零部件固定在配电箱当中。

如果没有导轨，之前要在配电箱上面打孔，再用螺丝进行固定。

2、还需要有零排，比如空气开关都需要配合零排使用，因为这里的回路零线无法通过支路断路器来控制。

重庆锦通建设（集团）工程有限公司施工配电箱配置标准2012年3月工程名称：江北港城工业园区“星辰丽苑”安置房项目部编制人：夏述立说明：1、配电箱符合施工临时用电JGJ46-2005规范，生产厂家是由各市建委安管站推荐的合格电器厂家。

2、箱体需标识：重庆锦通建设工程有限公司。

3、各级配电箱的颜色、箱内配置统一。

4、如需做脚手架由项目另行与厂家确定。

5、选用时请注意各级负荷不得超过各级配电箱总断路器的容量。

6、公司所属项目不得更改。

注：1、必须三级配电：2、必须二级漏电：（总配电和开关箱用漏电总二级）3、必须采用JGJ46-2005临时电规范的TN-S保护接零系统：4、箱体必须粘贴用电系统图：各用电元件必须粘贴各用电设备的名称：Z1配置总配电箱1注：A——电流互感器尺寸：1500mm×700mm×360mm×1.5mm注：A——电流互感器尺寸：1700mm×852mm×410mm×1.5mm注：A——电流互感器尺寸:1700mm×852mm×410mm×1.5mm注：A——电流互感器尺寸:1700mm×852mm×410mm×1.5mm注：770mm×660mm×190mm×1.5mm注：据JGJ46-2005(8.2.2.2)可不设隔离开关尺寸：700m m×920mm×200mm×1.5mm尺寸：810mm×860mm×3oomm尺寸：810mm×860mm×3oomm尺寸：770mm×660mm×190mm尺寸：770mm×660mm×190mm尺寸：800mm×600mm×1.5mm塔吊专用开关箱-1 塔吊专用开关箱-2尺寸：400mm×600mm×1.5mmF3-1移动插座箱（末级箱)注：A(DZ47-C40.2P) B(20A3P插座) C(16A2P插座) D(PE端子)尺寸：700m m×510mm×180mmF3 (220V)照明插座箱（末级）注：A为16A三孔插座尺寸：450m m×510mm×170mm注：A-漏电开关：B-动力插座：C-单项插座A(DZ47LE-C40.2P) B(25A3P插座)…. C(16A2P插座)…D(DZ47-C63-3P)尺寸:700m m×510mm×180mm注：A-动力插座；B-照明插座·A（25A3P插座）；B(16A2P插座) 尺寸：770m m×660×190mmF6-4开关箱（末级箱）规格：300mm×400mm×1.5mm适合一机一闸一漏一箱末级配电箱必须加漏电。

电控柜的安装接线的规范1 元器件安装1.1 前提:所有元器件应按制造厂规定的安装条件进行安装。

？？适用条件？？需要的灭弧距离?？拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1。

2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1。

4 检查元器件有无损坏1.5 必须按图安装（如果有图）1.6 元器件组装顺序应从板前视,由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1。

8控制开关、按钮0。

6—2。

0紧急操作件0.8—1。

6组装产品应符合以下条件:？？操作方便.元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能.?? 维修容易。

能够较方便地更换元器件及维修连线。

?? 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

?？保证一、二次线的安装距离.1。

9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1。

10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1。

11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地,下图中为电抗器接地.1。

12 对于发热元件（例如管形电阻、散热片等）的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装.下图为错误接法1。

13 所有电器元件及附件，均应固定安装在支架或底板上,不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a）端子的标识=0〉1.15 标号应完整、清晰、牢固.标号粘贴位置应明确、醒目b) 双重的标识=0〉1。

家庭电路配电箱的标准配置
一、家庭电路配电箱标准配置应包括以下几个方面：
1、总开关：用于控制整个家庭电路的开关，建议选用具有过载保护功能的空气开关。

2、分路开关：用于控制各个房间或区域的照明、插座等用电设备。

建议选用具有过载保护功能的空气开关。

3、漏电保护开关：为了防止漏电事故的发生，建议在总开关和各个分路开关前安装漏电保护开关。

漏电保护开关的漏电动作电流应不大于30毫安，动作时间应小于0.1秒。

4、插座：用于提供移动电气设备的电源。

根据需要可设置不同功率的插座，如空调、洗衣机等。

建议选用安全可靠的防水防尘插座。

5、照明：用于控制各个房间或区域的照明设备。

建议选用节能、安全可靠的LED灯具。

6、配电箱：用于安装总开关、分路开关、漏电保护开关等设备，并预留出线口、检修口等。

以上是家庭电路配电箱标准配置的基本内容，应根据实际情况进行选择和配置。
