通信系统中射频与天线阻抗匹配的调试方法

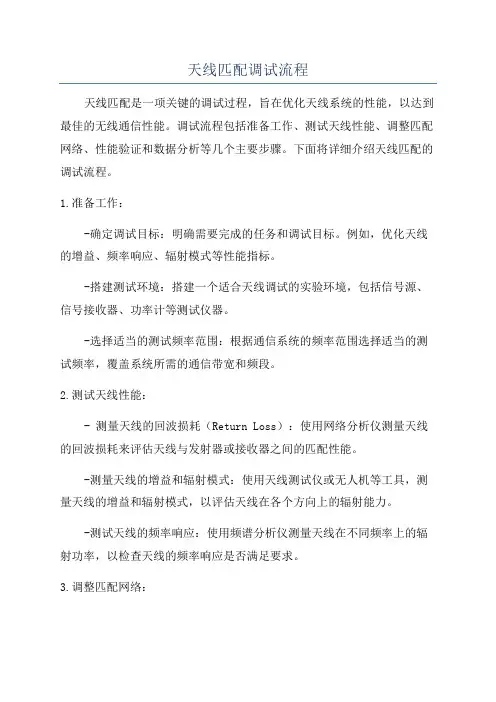

天线匹配调试流程天线匹配是一项关键的调试过程，旨在优化天线系统的性能，以达到最佳的无线通信性能。

调试流程包括准备工作、测试天线性能、调整匹配网络、性能验证和数据分析等几个主要步骤。

下面将详细介绍天线匹配的调试流程。

1.准备工作：-确定调试目标：明确需要完成的任务和调试目标。

例如，优化天线的增益、频率响应、辐射模式等性能指标。

-搭建测试环境：搭建一个适合天线调试的实验环境，包括信号源、信号接收器、功率计等测试仪器。

-选择适当的测试频率范围：根据通信系统的频率范围选择适当的测试频率，覆盖系统所需的通信带宽和频段。

2.测试天线性能：- 测量天线的回波损耗（Return Loss）：使用网络分析仪测量天线的回波损耗来评估天线与发射器或接收器之间的匹配性能。

-测量天线的增益和辐射模式：使用天线测试仪或无人机等工具，测量天线的增益和辐射模式，以评估天线在各个方向上的辐射能力。

-测试天线的频率响应：使用频谱分析仪测量天线在不同频率上的辐射功率，以检查天线的频率响应是否满足要求。

3.调整匹配网络：-确定天线的工作频率：根据系统需求和天线参数，确定天线的工作频率范围。

-计算匹配网络参数：使用天线设计软件或计算器计算出匹配网络所需的参数，如频率和阻抗。

-设计和制作匹配网络：根据计算结果设计匹配网络结构，如调谐电路、陷波器等。

然后制作和连接匹配网络。

-测量匹配网络的性能：使用网络分析仪测试匹配网络的频率响应和回波损耗，以确保匹配网络与天线的匹配性能满足要求。

-优化匹配网络：根据测试结果调整匹配网络参数，反复优化直到达到最佳的匹配效果。

4.性能验证：-测试天线的回波损耗：使用网络分析仪再次测试天线的回波损耗，以验证匹配网络的调整是否有效。

-测试天线的增益和辐射模式：使用天线测试仪或无人机等工具，再次测试天线的增益和辐射模式，以验证天线调整后的性能是否符合要求。

-测试数据传输质量：使用适当的测试仪器和工具，测试天线的传输质量和覆盖范围，例如测量信号强度、位错率等性能指标。

通信系统中射频与天线阻抗匹配的调试方法RF工程师在设计芯片和天线间的阻抗匹配时是否也遇到过这样的问题，根据数据手册的参数进行匹配设计，最后测试发现实际结果和手册的性能大相径庭，你是否考虑过为什么会出现这么大的差别？还有，匹配调试过程中不断的尝试不同的电容、电感，来回焊接元器件，这样的调试方法我们还能改善吗？一、理想的匹配通信系统的射频前端一般都需要阻抗匹配来确保系统有效的接收和发射，在工业物联网的无线通信系统中，国家对发射功率的大小有严格要求，如不高于+20dBm；若不能做到良好的匹配，就会影响系统的通信距离。

射频前端最理想的情况就是源端、传输线和负载端都是50Ω，如图1。

但是这样的情况一般不存在。

即使电路在设计过程中仿真通过，板厂制作过程中，线宽、传输线与地平面间隙和板厚都会存在误差，一般会预留焊盘调试使用。

图1理想的阻抗匹配二、造成与芯片手册推荐电路偏差大的原因？从事RF电路设计的工程师都有过这样的经验，做匹配电路时，根据数据手册给的S参数、电路拓扑结构、元器件的取值进行设计，最后得到的结果和手册上的差别很大。

这是为什么呢？其主要原因是对射频电路来说，“导线”不再是导线，而是具有特征阻抗。

如图2所示，射频传输线看成由电阻、电容和电感构成的网络，此时需要用分布参数理论进行分析。

图2传输线模型特征阻抗与信号线的线宽(w)、线厚(t)、介质层厚度(h)和介质常数()有关。

其计算公式如下:由公式可以知道，特征阻抗和介质层厚度成正比，可以理解为绝缘厚度越厚，信号穿过其和接地层形成回路所遇到的阻力越大，所以阻抗值越大；和介质常数、线宽和线厚成反比。

因为芯片的应用场景不同，虽然电路设计一样，但是设计的PCB受结构尺寸、器件种类、摆放位置等因素的影响，会导致板材、板厚、布线的不同，引起特征阻抗的变化。

当我们还是沿用手册给的参数进行匹配时，并不能做到良好阻抗匹配，自然会出现实际测试的结果与手册给的结果偏差较大的情况。

射频匹配调试过程及方法
射频匹配调试啊，这可真是个有趣又充满挑战的事儿！就好像是在给电子信号们牵红线，让它们能和谐共处，完美协作。

你知道吗，这可不是随随便便就能搞定的。

得先了解各种射频元件的特性，它们就像是一群有着不同脾气的小伙伴。

电容啦，电感啦，电阻啦，每个都有自己的个性。

然后呢，就开始精心调整它们的组合，就如同在拼凑一幅完美的拼图。

调试的时候，有时候会感觉像是在走迷宫。

这里调一下，那里试一下，看看信号的反应，是不是变得更好啦？要是没效果，那就得换个思路再来。

这可真需要点耐心和技巧呢！
比如说，当你发现信号传输不畅，就像是水管被堵住了一样，那就要想办法去疏通它呀。

增加或减少某个元件的值，就如同给水管加粗或变细，看看能不能让水流得更顺畅。

这过程不就跟医生治病似的，要找到症结所在，然后对症下药。

而且啊，这还得考虑到环境因素呢。

不同的环境就像是不同的舞台，射频匹配也得跟着变一变。

就好像一个演员在不同的场景下要换不同的表演方式一样。

这多有意思啊！
每次成功地完成射频匹配调试，那种成就感简直爆棚！就好像你攻克了一座难以攀登的山峰，站在山顶上欢呼雀跃。

这难道不是一件超级棒的事情吗？射频匹配调试，真的是电子世界里的一场奇妙冒险，充满了未知和惊喜，让我们乐在其中，不断探索，不断前进！
总之，射频匹配调试是一项极具魅力和挑战的工作，需要我们用心去感受，用智慧去破解，用坚持去追求完美。

它让电子世界变得更加精彩，也让我们在这个过程中不断成长和进步。

天线阻抗匹配方法天线阻抗匹配是无线通信领域中一个重要的技术，它能够提高天线系统的传输效率和性能。

本文将介绍天线阻抗匹配的基本概念、原理和常用方法。

一、天线阻抗匹配的概念天线阻抗匹配是指将发射端和接收端的天线阻抗与传输线或射频电路的阻抗进行匹配，以提高能量传输的效率。

在无线通信系统中，天线的阻抗往往与传输线或射频电路的阻抗不匹配，导致信号的反射和损耗，从而降低了传输效率和性能。

二、天线阻抗匹配的原理天线阻抗匹配的原理是通过调整天线的结构或使用匹配网络来改变天线的输入阻抗，使其与传输线或射频电路的阻抗相匹配。

实现天线阻抗匹配的目的是最大限度地减小信号的反射和损耗，从而提高能量传输效率和信号质量。

1. 长度匹配法：通过调整传输线或射频电路的长度，使其与天线的输入阻抗相匹配。

这种方法适用于频率较低的天线系统，例如LF、MF和HF波段的天线。

2. 变压器匹配法：利用变压器原理来实现天线与传输线或射频电路的阻抗匹配。

通过改变变压器的匝数比，可以实现天线阻抗与传输线或射频电路阻抗的匹配。

这种方法适用于频率较高的天线系统，例如VHF和UHF波段的天线。

3. 管线法：通过在传输线或射频电路上串联或并联电感或电容，改变其阻抗特性，以实现与天线阻抗的匹配。

这种方法适用于频率较高的天线系统，例如VHF和UHF波段的天线。

4. 电桥法：通过使用电桥电路来测量天线的输入阻抗，并根据测量结果进行阻抗匹配。

这种方法适用于各种频率的天线系统。

5. 理论分析法：通过使用电磁场理论和传输线理论，对天线与传输线或射频电路的阻抗进行理论分析，从而设计出阻抗匹配电路。

这种方法适用于各种频率的天线系统，但需要较高的理论水平和计算能力。

四、总结天线阻抗匹配是无线通信系统中提高传输效率和性能的关键技术之一。

通过调整天线的结构或使用匹配网络，可以实现天线阻抗与传输线或射频电路的匹配，从而减小信号的反射和损耗，提高能量传输效率和信号质量。

常用的天线阻抗匹配方法包括长度匹配法、变压器匹配法、管线法、电桥法和理论分析法等。

射频巴伦电路阻抗匹配
射频巴伦电路的阻抗匹配是指将电路的输入阻抗和输出阻抗调整到与传输线特性阻抗相等，以消除反射，提高传输效率。

以下是关于阻抗匹配的一些常见措施：
1.使用匹配网络：在电路中加入一个或多个元件，形成一个特定的网络，该网络在特定频率下可以使得输入阻抗和输出阻抗变得与传输线特性阻抗相等。

常见的匹配网络有L型、T型和π型等。

2.调整电路元件：通过调整电路中的电阻、电容、电感等元件的值，可以改变电路的阻抗，使其与传输线特性阻抗相匹配。

3.使用变压器：在某些情况下，可以使用变压器来实现阻抗匹配。

通过调整变压器的匝数比，可以将电路的输入阻抗和输出阻抗调整到适当的值。

4.采用共轭匹配：如果已知传输线的特性阻抗和负载的复阻抗，可以使用共轭匹配的方法，使得传输线的输出电压和负载输入电压达到最大值。

共轭匹配不需要使用任何额外的元件，只需要简单地调整传输线的长度或角度即可。

总之，阻抗匹配是射频巴伦电路中非常重要的一个环节，它能够提高信号传输的效率，减小信号反射和能量损失，从而保证电路的正常工作和性能。

天线阻抗匹配技术在通信系统中的最佳实践案例在通信系统中，天线阻抗匹配技术的最佳实践案例是关键性的。

通过精确匹配天线的阻抗，可以最大程度地提高通信系统的性能和效率。

本文将探讨几个成功案例，并分析其实践中的关键要素。

1. **卫星通信系统**卫星通信系统是天线阻抗匹配技术的典型应用领域之一。

在这种系统中，卫星作为中继器传输信号，而天线起着连接地面终端和卫星的重要作用。

采用天线阻抗匹配技术，可以确保信号在传输过程中最小化损耗，并提高通信质量。

以一家卫星通信公司为例，他们采用了先进的天线设计和调试技术，确保天线的阻抗与卫星系统的输出阻抗完美匹配。

通过精细调整和测试，他们实现了出色的信号传输效果，提高了用户的满意度。

2. **移动通信基站**在移动通信基站中，天线阻抗匹配技术的应用同样至关重要。

基站天线的阻抗需要与发射器或接收器的输出或输入阻抗匹配，以确保信号的有效传输和接收。

某电信运营商在建设移动通信基站时，采用了先进的天线阻抗匹配技术。

他们在设计阶段就考虑了天线与设备之间的阻抗匹配，通过精密的测量和调整，确保了系统的稳定性和可靠性。

这一举措使得通信覆盖范围更广，信号质量更优。

3. **射频前端设计**在无线通信设备中，射频前端的设计对系统性能有着重要影响。

天线阻抗匹配技术在射频前端设计中发挥着关键作用，通过合理匹配天线阻抗，可以最大限度地提高信号传输效率。

某无线通信设备制造商在产品研发过程中，注重天线阻抗匹配技术的应用。

他们利用先进的仿真工具对天线系统进行模拟和优化，确保了天线的阻抗与射频前端的匹配，从而提高了设备的性能和竞争力。

综上所述，天线阻抗匹配技术在通信系统中的应用具有重要意义。

通过实践中的案例分析，可以发现精确匹配天线阻抗对于提高通信系统性能和效率至关重要。

未来，随着通信技术的不断发展，天线阻抗匹配技术将继续发挥着重要作用，推动通信行业的进步与发展。

射频天线设计要点在无线通信系统中，射频天线是起到频率转换和增益放大的作用，是整个系统中非常重要的部分。

正确设计和调试射频天线可以显著提高系统的性能和覆盖范围。

以下是一些设计射频天线的关键要点：1. 频率选择：首先要确定射频天线所工作的频率范围，根据频率来选择合适的天线类型，如全向天线、定向天线或者扁平天线等。

2. 天线形状：天线的形状会影响其辐射特性，不同的形状适用于不同的应用场景。

需要根据具体要求选择合适的形状设计天线。

3. 辐射效率：辐射效率是指射频信号通过天线辐射出去的程度，是一个重要指标。

有效地调整天线的结构和参数可以提高辐射效率，提升信号传输质量。

4. 阻抗匹配：射频天线的阻抗匹配是确保天线与传输线之间能够有效传输信号的重要环节。

通过调整天线的匹配网络可以实现阻抗匹配，提高系统的性能。

5. 天线位置：天线的安装位置和方向会直接影响信号的覆盖范围和强度。

需要在设计中考虑好天线的安装位置以及方向，确保信号覆盖范围的均匀性和完整性。

6. 扩展性能：射频天线的设计需要考虑其扩展性能，即能否适应未来技术的发展和系统的升级。

在设计时需要考虑系统的未来发展方向，保证天线的设计能够满足未来需求。

7. 天线测试：设计完射频天线后，需要进行测试验证其性能是否符合要求。

可以通过天线测试仪器检测天线的辐射性能、阻抗匹配等指标，确保天线设计的准确性。

综上所述，射频天线设计是整个无线通信系统中至关重要的一环。

正确设计和调试射频天线可以有效提高系统的性能和覆盖范围，确保信号传输质量。

设计时需要考虑到频率选择、天线形状、辐射效率、阻抗匹配、天线位置、扩展性能和天线测试等关键要点，以确保天线设计的准确性和有效性。

希望以上信息对您有所帮助，如有疑问或需要进一步了解，请随时和我联系。

通信电子中的天线阻抗匹配技术天线是无线通信中不可缺少的一个组成部分。

可以说，天线是信息在空间中的传递者。

因此，天线的质量和性能直接影响到无线通信的质量和性能。

在天线的质量和性能中，阻抗匹配是非常重要的一个环节。

下面我们将详细介绍通信电子中的天线阻抗匹配技术。

一、天线阻抗匹配的概念天线阻抗匹配就是将天线的阻抗与信号源的输出阻抗或者接收设备的输入阻抗相匹配，以达到信号的最佳传输状态。

对于发射天线而言，阻抗不匹配将导致信号发射功率降低，发送距离减短，同时也会导致天线组成部分受到损坏；对于接收天线而言，阻抗不匹配将导致接收灵敏度降低，同时也会引入噪声干扰，影响接收信号的质量。

二、天线阻抗匹配技术（一）传输线法传输线法是一种常用的阻抗匹配方法。

它是基于传输线理论的，通过改变传输线的特性阻抗来匹配天线和信号源或者接收设备的阻抗。

传输线法阻抗匹配器的实现需要使用传输线、变压器等元器件。

此方法也有一些缺点，如大量的元器件使用会增加系统的复杂度和功耗。

（二）电容耦合法电容耦合法是一种简单的阻抗匹配方法，通常适用于低频和高频段的天线。

电容耦合法可以通过在天线与信号源或者接收设备间串联电容将产生匹配效果。

然而，电容耦合法的匹配效果受电容的选取影响较大，并且在频率较高时会引入较多的损耗。

（三）短路法短路法是一种比较容易实现的阻抗匹配方法。

这种方法将天线的末端接一个短路件，使短路件与天线联接的地面达成一个匹配。

虽然短路法比较简单，但其频率响应很差，且不适用于所有类型的不匹配。

（四）变压法变压法是一种常用的阻抗匹配技术，特别适用于低频天线。

变压法通过变换不同比例的变压器来匹配天线和电路的阻抗。

这种方法实现了阻抗匹配，同时还可以增加信号的振幅和功率，但也会引入一定的损耗。

（五）贴片电感耦合法贴片电感耦合法是一种高频天线阻抗匹配方法。

它可以通过匹配天线和信号源或者接收设备的阻抗，同时降低噪声干扰。

在RFID应用中，贴片电感耦合法已成为一种常见的天线阻抗匹配技术。

天线调试匹配方法天线匹配是指对天线进行调试和优化，以使其与所连接的无线电电路或指定频率的无线电信号达到最佳匹配，从而实现最大功率传输或最佳接收灵敏度。

下面将详细介绍天线调试匹配的方法和步骤。

一、天线参数的关系天线的参数与频率有密切的关系，其中包括工作频率、阻抗、谐振频率、增益、方向性等。

在天线调试匹配时，需要首先了解天线的参数。

1.工作频率：天线的工作频率是指天线设计的频段，通常表示为中心频率和带宽。

在进行天线调试匹配时，需要确认实际工作频率是否与设计频率相符。

2.阻抗：天线的阻抗是指天线对外部电路的阻力和反射损耗。

天线与外部电路的阻抗匹配是天线调试匹配的核心内容之一3.谐振频率：天线的谐振频率是指在特定频率下，天线的电感或电容达到谐振状态。

在调试匹配时，需要根据需求调整天线的谐振频率。

4.增益：天线的增益是指天线辐射或接收的信号相对于参考天线（一般为全向天线）的能力。

调试匹配时，也需要关注天线的增益。

5.方向性：天线的方向性是指天线在一些方向上辐射或接收信号的能力相对于其他方向的能力。

方向性天线的调试匹配需要考虑天线的辐射方向和信号强度。

二、天线调试匹配的方法1.实验法：（1）频率扫描法：通过在设定频率范围内逐渐调整天线的参数，如长度、形状等，观察天线输出的功率或接收到的信号强度的变化。

找到最佳参数配置，以实现天线与电路之间的最佳匹配。

（2）阻抗调整法：通过改变天线输入端的附加电路或阻抗匹配网络，使得天线的输入阻抗与电路的输出阻抗相匹配。

常用的阻抗调整方法有线匹配、返料匹配、变压器匹配等。

2.理论法：（1）天线建模：通过使用计算机软件进行天线设计和仿真，根据天线的结构和参数变化，预测天线输出功率或接收到的信号强度的变化。

通过这种方法可以快速定位可能的问题，并指导调试匹配的过程。

（2）天线测量：使用天线测试仪器进行天线参数测量，如输入阻抗，驻波比等，以了解天线的实际性能。

这些测量结果可帮助分析天线与电路之间的匹配问题，并指导调试匹配的步骤。

天线阻抗匹配方法
天线阻抗匹配方法 (2009-11-17 17:50)天线阻抗匹配方法
(如果不是微波出身，请不要盲目采用，和经验有关！)
1,校准网络分析仪.
在2.440G中心频点(短路/开路/标准50ohm)校准网络分析仪.
2,修剪一段同轴延长线,使得等效电长度等于1/2波长的整倍数.
在史密斯原图上观察延长电缆的阻抗,修剪电缆长度使得中心频率点的阻抗>1kohm.
3,焊接被测天线.
断开与网络分析仪的连接,.电缆尽量靠近接地金属走线.pai型匹配如图所示,只焊接1个100p的高频电容.其他器件不焊.
4,测量中心频率阻抗
记录阻抗的实部和虚部.
5,用SMITH 2.0软件获得匹配网络参数
一般匹配参数可以获得两组.
6,将上述步骤获得的元件参数分别焊接到天线匹配网络对应位置测量匹配结果
观察匹配结果,选择在2400-2485整个频带都相对最接近50ohm 中心点的匹配参数作为最终匹配网络模式。

天线与阻抗匹配调试方法经验与案例电子万花筒平台核心服务电子元器件：价格比您现有供应商最少降低10%射频微波天线新产品新技术发布平台：让更多优秀的国产射频微波产品得到最好的宣传！发布产品欢迎联系管理，专刊发布！强力曝光！通常对某个频点上的阻抗匹配可利用SMITH圆图工具进行，两个器件肯定能搞定，即通过串+并联电感或电容即可实现由圆图上任一点到另一点的阻抗匹配，但这是单频的。

而手机天线是双频的，对其中一个频点匹配，必然会对另一个频点造成影响，因此阻抗匹配只能是在两个频段上折衷。

在某一个频点匹配很容易，但是双频以上就复杂点了。

因为在900M完全匹配了，那么1800处就不会达到匹配，要算一个适合的匹配电路。

最好用仿真软件或一个点匹配好了，在网络分析仪上的S11参数下调整，因为双频的匹配点肯定离此处不会太远，只有两个元件匹配是唯一的，但是pi 型网络匹配，就有无数个解了。

这时候需要仿真来挑，最好有使用经验。

仿真工具在实际过程中几乎没什么用处。

因为仿真工具是不知道你元件的模型的。

你必须要输入实际元件的模型，也就是说各种分布参数，你的结果才可能与实际相符。

一个实际电感器并不是简单用电感量能衡量的，应该是一个等效网络来模拟。

本人通常只会用仿真工具做一些理论的研究。

实际设计中，要充分明白Smith圆图的原理，然后用网络分析仪的圆图工具多调试。

懂原理让你定性地知道要用什么件，多调是要让你熟悉你所用的元件会在实际的圆图上怎么移动。

（由于分布参数及元件的频率响应特性的不同，实际件在圆图上的移动和你理论计算的移动会不同的）。

双频的匹配的确是一个折衷的过程。

你加一个件一定是有目的性的。

以GSM、DCS双频来说，你如果想调GSM而又不太想改变DCS，你就应该选择串连电容、并联电感的方式。

同样如果想调DCS，你应该选择串电感、并电容。

理论上需要2各件调一个频点，所以实际的手机或者移动终端通常按如下规律安排匹配电路：对于简单一些的，天线空间比较大，反射本来就较小的，采用Pai型（2并一串），如常规直板手机、常规翻盖机；稍微复杂些的采用双L型（2串2并）：对于更复杂的，采用L ＋Pai型（2串3并），比如用拉杆天线的手机。

发射源与天线的阻抗匹配攻略来啦~在通讯系统中，为了让发射源的传导功率通过天线最大化的辐射到自由空间，就要保证发射源的输出阻抗与天线的阻抗共轭匹配。

所以阻抗的匹配度在通讯系统中非常重要，不但会影响能量的传输效率，如果匹配不好，会严重发热，甚至会烧毁元器件。

怎么样实现发射源与天线之间的阻抗匹配呢？让我们一起来了解下吧~一天线阻抗匹配1、什么是天线阻抗匹配阻抗是天线的一个重要的参数，阻抗 Z = R + j ( XL – XC ) 。

其中R 为电阻，XL 为感抗，XC 为容抗。

如果( XL–XC) > 0，称为“感性负载”；反之，如果( XL – XC ) < 0 称为“容性负载”。

天线阻抗由天线的物理结构（形状、尺寸、材料、材料、使用环境等）决定，高频信号被馈送到天线，大部分能量从天线辐射出去，另外一部分将被反射回发射源。

反射波在传输线上形成“驻波”（参考前面关于驻波的推文）（图一）当发射源阻抗（通常为50Ω）等于负载阻抗（即天线）时，反射最小。

因此，为了减少这些反射和最终的损失率，负载阻抗应等于发射源阻抗。

（图二）天线阻抗匹配（调谐）即是将天线阻抗与发射源阻抗匹配的过程。

如果天线已经具有与电源阻抗相等的阻抗，则不需要进行调谐。

2、天线为什么要阻抗匹配天线是无线通讯系统中物理层上发送和接收信号的“第一道门”，是其极为重要的组成部分，如果天线与发射源之间阻抗匹配。

不但可以增加工作范围，也有助于降低无线设备的功耗。

二天线与发射源的阻抗匹配调试方法首先需要的是一台矢量网络分析仪，本文以安捷伦E5071C 为例，理论联系实践--如何进行天线阻抗匹配。

每一步都有一个使用实例，说明如调试天线与发射源之间的阻抗匹配。

1、阻抗匹配治具制作注意事项：一般天线与发射源连接是通过放置在PCB 上的连接器（SMA、I-PEX 等），天线应尽量远离周围的金属部件，因为金属部件可能会导致天线参数发生变化。

将天线连接到源的馈线应等于源阻抗，因为馈线构成连接天线的传输线的一部分。

RF天线阻抗调试详解第一章RF天线阻抗调试流程RF天线阻抗调试流程主要有5步，如下1.校准网络分析仪2.通过网络分析仪测量阻抗3.借助史密斯圆图进行阻抗匹配4.选择合适的电容和电感焊接到PCB上5.测量无线芯片的输出和输入是否满足要求。

第二章调试流程详解5个流程步骤详细讲解如下：1.校准网络分析仪使用校准套件进行矢网校准1)网络分析仪设备讲解：网络分析仪完整测试框图如下待测板子的信号走向参考port1及port22.通过网络分析仪测量阻抗如果射频模块端还包含射频开关及匹配网络。

则把射频开关输出端作为50Ω参考点，此处接入网络分析仪分别测量传输线到天线的阻抗和传输线到芯片端口的阻抗。

通过匹配之后，希望从该点往天线方向看进去是50Ω和往芯片方向看进去也是50Ω。

选择这里作为50Ω参考点主要有两方面考虑：第一，该处到天线端是接收和发射的共同链路，只需要匹配一次，同时把天线对阻抗的影响也考虑了；到芯片端分别是接收和发射链路，需要分开匹配；第二，虽然匹配电路次数变多，但是每次匹配元器件数目少了，减少相互间影响，提高匹配效率。

下面引用网上的例子，针对最简单的传输线链路（RF模块直接通过π型网络连接到天线），假设测试的传输线在470MHz（比如470MHz是射频模块发送的中心频点）上原始阻抗在（40.3+j13），接下来才是利用Smith chart 匹配阻抗，将传输线在470MHz的阻抗匹配到50欧姆。

也就是通过Z1,Z2,Z3把阻抗由（40.3+j13）欧姆，匹配到50欧姆。

3.借助史密斯圆图进行阻抗匹配接下来在Smith chart上找到40.3+j13这个点。

通过采用在史密斯圆图上并联电容，串联电容，并联电感，串联电感的方式，把原始阻抗点匹配到50欧姆，也就是红色大圆和蓝色大圆的交界点。

下图为串联电感，串电容，并电感，并电容的轨迹图。

最终通过并联一个34.8nh，串联一个10.4pf的电容，使得把40.3+j13的阻抗匹配到50欧姆。

天线调试匹配方法天线调试是指根据不同的需求和条件来调整天线的性能和参数，以获得最佳的工作效果和性能。

天线调试匹配是天线调试的一个重要方面，通过调整天线与发射或接收设备之间的匹配，可以最大限度地提高天线的性能。

天线调试匹配的目标是使天线的输入阻抗与发射或接收设备的输出（或输入）阻抗之间达到最佳匹配。

当输入阻抗与输出阻抗之间存在差异时，会引起一些问题，如信号反射、信号损耗、波形失真等。

通过匹配网络的调整，可以改善这些问题，提高信号传输质量和接收灵敏度。

在进行天线调试匹配时，需要考虑以下几个关键因素：1.阻抗匹配：阻抗匹配是天线调试匹配的核心内容。

一般来说，天线的设计阻抗是50欧姆。

如果发射或接收设备的输出（或输入）阻抗无法与之匹配，就需要采用合适的匹配网络进行调整。

常用的匹配网络有二分之一波长变压器、LC并联网络、LC串联网络等。

2.频率调整：天线的工作频率是调试匹配的另一个重要因素。

天线的工作频率会影响到天线的大小、形状以及其他参数。

要根据实际需求和设备的工作频率来调整天线的匹配。

一般来说，调整天线的频率可以通过改变天线的长度、增加或减少天线的辐射元件等方式实现。

3.天线辐射方向性：天线的辐射方向性是调试匹配的另一个关键因素。

一般来说，天线的辐射方向性与天线的尺寸和形状有关。

要根据实际需求和环境条件来调整天线的辐射方向性。

调整天线的辐射方向性可以通过改变天线的辐射元件的尺寸、改变天线的辐射面积等方式实现。

4.天线增益和效率：天线的增益和效率是天线调试匹配的重要指标。

天线的增益和效率会影响到天线的信号传输质量和接收灵敏度。

要根据实际需求和应用场景来调整天线的增益和效率。

调整天线的增益和效率可以通过改变天线的尺寸、形状、辐射元件的设计以及增加辅助元件等方式实现。

在进行天线调试匹配时，还需要注意以下几点：1.温度效应：天线的性能和参数会受到环境温度的影响。

因此，在进行天线调试匹配时，需要考虑到环境温度的变化对天线的影响，并进行相应的调整。

阻抗匹配的作用终端电阻是为了消除在通信电缆中的信号反射在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。

阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。

这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。

消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。

由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。

引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。

这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。

要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。

在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。

改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。

如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。

射频电路匹配调试方法主要包括以下步骤：
1.确定最佳工作阻抗：根据芯片规格书，确定射频端口的最佳工作阻抗。

2.设计天线线圈：根据需求设计天线线圈，并测量其等效电路参数。

3.确定Q值和串联电阻：根据天线的等效电路参数和所需工作带宽，计算Q值和串联电阻。

4.确定LC滤波器参数：根据Q值和所需工作带宽，计算LC滤波器的参数。

5.仿真和调试：使用仿真软件对电路进行仿真，并根据仿真结果调整电路参数。

然后进行实际测试，根据测试结果进一步调整电路参数。

6.实际测试与参数调整：将电路安装在设备上，进行实际测试。

根据测试结果调整电路参数，以满足性能要求。

这些步骤只是射频电路匹配调试的一般方法，实际操作中可能需要根据具体情况进行调整。

同时，操作时需要注意安全，避免对设备和人员造成伤害。

天线阻抗匹配技术在通信系统中的最佳实践天线是通信系统中非常重要的组成部分，它负责将电磁波转换为电信号，并将其传输到接收端。

然而，天线之间的不匹配会导致反射和干扰，从而影响通信质量。

因此，在通信系统中，天线阻抗匹配技术的使用变得越来越重要。

本文将介绍天线阻抗匹配技术在通信系统中的最佳实践。

一、天线阻抗的定义和匹配天线阻抗是指天线电路的输入或输出电阻值。

如果输出阻抗与负载阻抗匹配，则信号能够有效传输。

然而，如果输出阻抗与负载阻抗不匹配，一个部分信号会被反射回天线，从而降低信号质量。

天线阻抗可以通过改变线圈、叶片的绕组方式、天线材料等方法进行调整。

因此，天线阻抗匹配是天线设计中至关重要的部分。

二、天线阻抗匹配技术的分类在天线设计中，有好几种天线阻抗匹配技术。

下面将介绍其中三种最常见的技术。

1.传输线匹配技术传输线匹配技术是通过将传输线连接到天线的阻抗点来实现阻抗匹配。

这个技术适用于天线和负载之间的短距离阻抗匹配，例如微波天线和功率放大器之间的匹配。

传输线匹配技术的优点包括简单易行、可靠性高、成本低、且适用于中等功率范围内的应用。

2.隔离器匹配技术隔离器匹配技术是指在天线和负载间添加一个隔离器，以便通过隔离器的帮助来达到阻抗匹配。

这个技术适用于天线和负载之间的长距离阻抗匹配，例如卫星天线和地面终端之间的匹配。

隔离器匹配技术的优点包括高度灵活且适用于宽频带。

3.滤波器匹配技术滤波器匹配技术是指通过在天线输入端或输出端添加一个低通滤波器或高通滤波器，来在频率上实现阻抗匹配。

滤波器还可以用来去除天线输入的杂散噪声。

滤波器匹配技术的优点是非常适用于大范围频段的应用，同时还可以在调整阻抗的同时去除噪声。

三、天线阻抗匹配技术的优点和注意事项使用天线阻抗匹配技术可以提高通信系统的传输效果。

它能够减少反射，提高信噪比，并提高通信的可靠性和稳定性。

但是，在使用天线阻抗匹配技术时，还需注意以下几点：1.天线阻抗匹配技术并不适用于所有应用。

射频接收线圈的阻抗匹配
射频接收线圈的阻抗匹配是一个关键的过程，以确保射频信号的有效接收和传输。

阻抗匹配是指射频接收线圈的输入阻抗与信号源的输出阻抗之间的匹配，以减少信号损失和反射。

以下是实现射频接收线圈阻抗匹配的方法：
1、确定线圈的输入阻抗：首先，需要测量射频接收线圈的输入阻抗，包括电阻和电感分量。

2、确定信号源的输出阻抗：了解信号源的输出阻抗也是必要的，以便在匹配时进行相应的调整。

3、使用阻抗匹配网络：为了使射频接收线圈的输入阻抗与信号源的输出阻抗相匹配，可以设计一个阻抗匹配网络。

该网络可以是一个简单的LC电路，也可以是一个更复杂的网络，具体取决于所需的匹配精度和频率范围。

4、调整匹配网络：一旦设计出阻抗匹配网络，就需要根据实际测试结果进行调整，以确保最佳的匹配效果。

这可能需要一些尝试和错误的过程。

5、使用自动匹配技术：在现代射频系统中，经常使用自动匹配技术来动态调整阻抗匹配。

这些技术使用自动控制系统来监测阻抗匹配的状态，并实时调整匹配网络的参数，以保持最佳的匹配效果。

6、考虑温度和频率变化：在某些应用中，需要考虑温度和频率变化对阻抗匹配的影响。

这些因素可能导致阻抗值的变化，因此需要
采取措施来补偿这些变化，以确保稳定的阻抗匹配。

总之，实现射频接收线圈的阻抗匹配需要仔细的测量、设计和调整。

通过使用适当的阻抗匹配网络和技术，可以确保射频信号的有效接收和传输，减少信号损失和反射，从而提高系统的性能。
