东北大学824机械设计2016年(回忆版)考研专业课真题试卷

目　录第一部分　东北大学资源与土木工程学院844测量学历年考研真题2015年东北大学资源与土木工程学院844测量学考研真题（回忆版）2004年东北大学资源与土木工程学院456测量学考研真题（部分）2002年东北大学资源与土木工程学院测量学考研真题2001年东北大学资源与土木工程学院测量学考研真题第二部分　兄弟院校测量学历年考研真题2015年北京交通大学土木建筑工程学院953测量学考研真题2015年山东建筑大学土木工程学院913测量学[专业硕士]考研真题2013年中国矿业大学（北京）地球科学与测绘工程学院822测量学考研真题一、名词解释（每小题3分，共30分）1．测设 2．首子午面 3．水准路线闭合差 4．水准管轴5．望远镜视准轴 6．方位角 7．坐标正算 8．独立观测9．计曲线 10．汇水线二、填空题（每小题3分，共30分）1．位于测量坐标系第三象限内的直线，其方位角α和象限角A的关系是 。

2．一图幅大小为50cm×50cm的1：1000地形图，其图幅的实地面积为 km2。

3．丈量一段距离，往测为100.005m．返测为99.995m；则往返测相对误差为 。

4．某直线的方位角为123°20′，则它的反方位角为 。

5．微倾水准仪精平操作是旋转_ ___使水准管的气泡居中。

6．整平经纬仪时7．若知道某地形图上线段AB的长度是3.5cm8．设在测站点的东西南北分别有A．B．C．D四个标志，用方向观测法观测水平角，以B为零方向，则盘左的观测顺序为 。

9．地面某点的经度为131°58′，该点所在统一6°带的中央子午线经度是 。

10．有一N边多边形三、选择题（每空2分，共30分）A导线测量 B 侧方交会 C 后方交会 D前方交会A 越大越好B 尽可能相等C 越小越好D 随意设置A 相同B a高b低C a低b高 D因丈量长度不同而无法比较A最高为+1″ B不相等 C相等 D 无法确定A比例误差 B固定误差 C比例误差系数 D 固定误差系数A 1mB 0.5mC 0.1mD 0mA测站点至后视点的方位角 B后视点至测站点的方位角 C D15．已知某点的地理坐标是北纬38°．东经115°，则该点的在1：100万地形图的图幅编号是（ ）A I-49B J-49C I-50D J-50四．计算题（共60分）1．已知ABCD四点坐标分别为(120，120)．（100，140）．（110，530）．（140，560），沿B-1-2-3-C方向测得了左角，分别为ÐB=130°，Ð1=210°，Ð2=140°，Ð3=225°，ÐC=105°01¢，试求23边的方位角？（20分）2．闭合水准路线如右图所示，已知A点高程HA = 41.200m，观测数据如图所示（环内单位为m的为两点高差，环外单位为km的为两点距离），试计算B．C．D．E点的高程？（15分）3．采用6″光学经纬仪按方向观测法（也称全圆测回法），在测站O对目标点A．B．C．D进行了一个测回的方向观测，请根据下表的观测值完成表格计算并判断数据是否符合要求？（10分）4．已知某DJ6型光学经纬仪望远镜的放大倍数为30，读数系统为分微尺读数装置，分微尺最小格值为，当采用测回法进行水平角观测，只考虑照准与读数误差，试分析一个测回水平角的测量中误差？（15分）第一部分　东北大学资源与土木工程学院844测量学历年考研真题2015年东北大学资源与土木工程学院844测量学考研真题（回忆版）一、名词解释（3*10）1．误差传播定律2．比例尺精度二、选择题（2*20）三、简答题（5*8）1．100万比例尺地图分图方法。

东北大学权威复试初试资料，大家加油一、判断题1、√2、×3、×4、√5、√6、√7、×8、×9、×10、×11、√12、×13、×二、填空题1、进油节流调速回路，回油节流调速回路，旁路节流调速回路2、根据节流阀或调速阀在回路中的安装位置不同，节流调速回路可以分成( 进油路)节流调速、( 回油路)节流调速及( 支路)节流调速三种基本形式。

3、减小4、溢流损失，节流损失5、快速，降低6、37、调速阀8、基本回路，规定，回路的组合，压力控制回路，流量控制回路，方向控制回路，多执行元件控制回路9、通，断，换向，换向回路，缩紧回路，制动回路，换向阀10、调压，增压，保压，减压，力，力矩11、液压执行元件的速度和变换，调速回路，快速回路和速度接换回路12、进油节流调速回路，回油节流调速回路，旁路节流调速回路13、用顺序阀控制的顺序动作回路，其顺序动作的可靠程度主要取决于________________和______________。

用位置开关控制的顺序动作回路，人顺序动作的可靠性取决于____________________。

14、零，输出功率，功率，功率损耗15、减小16、空载17、压力，行程18、功率19、调速范围大20、液压力，弹簧力21、高速，低速，相应增加，相同22、马达排量，变量泵，泵的排量，变量马达，23、13，524、越高,，其中最大液动机25、差，调速阀26、变量泵-定量马达式、定量泵-变量马达式、变量泵-变量马达式27、溢流节流阀28、使系统中的某一部分油路具有较系统压力低的稳定压力29、通过切断执行元件进油、出油通道而使执行元件准确的停在确定的位置，并防止停止运动后因外界因素而发生窜动三、选择题1、C2、D，D3、D4、B5、A6、C7、B8、A9、A10、C11、D12、C13、C14、B15、B16、C17、B18、B19、A，B20、D四、简答题1、答：(1) 回油节流阀调节回的节流阀使缸的回油腔形成一定的背压，因而能承受负值负载，并提高了缸的速度平稳性。

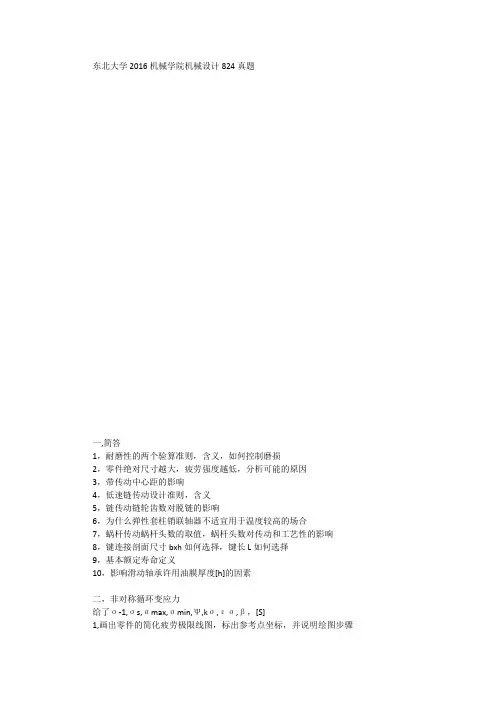

东北大学2016机械学院机械设计824真题一,简答1，耐磨性的两个验算准则，含义，如何控制磨损2，零件绝对尺寸越大，疲劳强度越低，分析可能的原因3，带传动中心距的影响4，低速链传动设计准则，含义5，链传动链轮齿数对脱链的影响6，为什么弹性套柱销联轴器不适宜用于温度较高的场合7，蜗杆传动蜗杆头数的取值，蜗杆头数对传动和工艺性的影响8，键连接剖面尺寸bxh如何选择，键长L如何选择9，基本额定寿命定义10，影响滑动轴承许用油膜厚度[h]的因素二，非对称循环变应力给了σ-1,σs,σmax,σmin,Ψ,kσ,εσ,β，[S]1,画出零件的简化疲劳极限线图，标出参考点坐标，并说明绘图步骤2，在图上标出工作应力点M,按简单加载，标出极限应力点M'，并说明零件最可能发生的失效形式3，分别校核零件的疲劳强度(按N=10^6)和静强度三，螺栓1，画螺栓受力变形图，标出Qp,Q,Qp',F2，给出Qp=800,F=800，，分别计算当CF<<CL,CF>>CL,时的总压力Q，，通过计算结果可以得出什么结论？3，作图说明在Qp'不变的情况下，增大CF，总压力Q和拉力幅的变化，并说明对螺栓应力幅和疲劳强度的影响四，传动分析题就是一对斜齿轮，一对锥齿轮，一对蜗杆传动组成的传动系统，，斜齿轮主动，，给出了主动轴1的转向，，别的条件没给1，剩下的2,3,4轴的转向2，齿轮1，2的旋向3，蜗杆5，蜗轮6的旋向4，画出大齿轮，大锥齿轮，蜗轮的三个分力方向，作用点五，轴承寿命校核给出轴向载荷FR，径向载荷FA，轴承距离L,FR作用点到轴承1的距离是2L/3，Lh'=24000h,n=500,,还有一和轴承7306AC的基本参数的表格1，校核轴承寿命是否满足要求(20分)2，说明7306AC的含义(6分)六，轴结构设计改错，并画出正确的图。

2012年东北大学机械设计考研试题（回忆版）
一、简答
1.安全系数的选择
2.链传动v 不稳定的原因
3.滚动轴承的预紧及措施
4.动压油膜形成的必要条件
5.影响带传动的工作能力的因素
6.蜗杆传动热平衡计算的原因及采取的措施
7.许用应力的选择及其原则
8.有A，B两个方案，a是把链传动放在高速级，带传动在低速级，当然不合理;b 是反着对了，问你选哪个方案，并解释原因
9.螺栓组设计考虑的问题
10.考的斜齿轮与直齿圆柱齿轮相比，那个可以放在高速级，为什么?
11.轴的分类（传动轴，心轴，转轴）
12.联轴器和离合器的功能及区别
二、计算
1.考规律性非稳定变应力的强度校核 15分
一直r=-0.4，及faimax1，faimax2，还有。

反正该用的公式全都用上了，我强调m'的求法及Nv 的求法
2.螺栓的强度校核 15分（稍具难度）
判定螺栓的最小直径，当然螺栓组的受力分析与单个螺栓的强度计算是必须的
3.两个蜗杆传动的链接，受力分析判断旋向，轴向，力的方向。

4.滚动轴承的寿命计算20 分
5.给了半个轴类零件图（即上半部分参考真题都差不多）的，先改错，再画出正确的图20分。

《机械设计》课程试题（一）一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。

把所选项前的字母填在题后的括号内。

1．一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【C 】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．下列四种型号的滚动轴承，只能承受径向载荷的是【B 】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹，自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【D 】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【B 】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【D 】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【D 】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、填空题：本大题共10个小题，每空1分，共20分。

把答案填在题中横线上。

1．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴。

机械专业课真题汇总机械原理真题09重庆大学机械原理真题11山东科技大学机械原理真题18华中农业大学机械原理真题2010武汉理工机械原理09山东科技大学机械原理真题19西安电子科技大学机械原理2015西工程机械原理试题及答案解析05年上海理工大学机械原理13年上海理工大学机械原理2010武汉理工机械原理20浙江工业大学机械原理14西安电子科技大学机械原理17西安电子科技大学机械原理18西安电子科技大学机械原理2019浙江理工大学机械设计基础2018浙江理工大学机械设计基础2017浙江理工大学机械设计基础2020温州大学机械原理2009武汉理工机械原理2012河北工业大学机械原理2010北京交通大学机械原理2020南京航空航天大学机械原题真题2020机械原理考研真题及答案（武汉科技大学）2019机械原理真题及答案（武汉科技大学）2018机械原理真题及答案（武汉科技大学）2017机械原理真题及答案（武汉科技大学）2016机械原理真题及答案（武汉科技大学）2015机械原理真题及答案（武汉科技大学）2014机械原理真题及答案（武汉科技大学）2013机械原理真题及答案（武汉科技大学）2012机械原理真题（武汉科技大学）2011机械原理真题（武汉科技大学）2011机械原理真题答案（武汉科技大学）2019杭州电子科技大学机械原题真题2012南京航空航天大学机械原题真题2013东南大学机械原题真题2011东南大学机械原题真题及答案2004福州大学机械考研真题答案2004福州大学机械考研真题2011中国矿业大学机械原理真题2014江苏理工学院机械原理真题A答案2014江苏理工学院机械原理真题A上海理工大学机械06年考研真题笔记（一）上海理工大学机械07年考研真题笔记（二）上海理工大学机械08、10、12、13年考研真题笔记（三）2007河北工业大学机械原理真题答案2007河北工业大学机械原理真题2018西安工业大学机械原理真题2019三峡大学机械原理考研真题2018三峡大学机械原理考研真题2015年南京理工大学机械原理考研真题2019年武汉科技大学机械原理考研真题江苏大学803机械原理样题答案江苏大学803机械原理考试样题2012江苏大学803机械原理考研真题2008江苏大学803机械原理考研真题2006江苏大学803机械原理考研真题2011江苏大学803机械原理考研真题2007江苏大学803机械原理考研真题2009江苏大学803机械原理考研真题2010江苏大学803机械原理考研真题2016年中山大学886机械原理考研真题05合肥工业机械原理17昆明理工机械原理20昆明理工机械原理19昆明理工机械原理机械设计/机械设计基础真题2021扬州大学机械设计真题07江南大学机械设计真题08江南大学机械设计真题07浙江大学机械设计基础真题18广东工业大学机械设计基础真题2016太原科大机械设计基础真题中国科学院大学20机械设计真题15广东工业大学机械设计基础真题07天津工业大学机械设计基础真题11厦门大学机械设计基础真题2012宁夏大学机械考研试题2018浙江理工大学机械设计基础2017宁夏大学机械设计2010西安理工机械设计基础2018山东大学机械设计基础2013深圳大学机械设计基础2007西安交通大学机械设计基础2008西安交通大学机械设计基础2019湖北工业大学机械设计真题2020湖北工业大学机械设计真题2018湖北工业大学机械设计真题20南京工业大学机械设计真题20河海大学机械考研真题及答案2018华侨大学机械设计考研真题2018广州大学机械设计真题答案2018广州大学机械设计真题2016广州大学机械设计真题答案2016广州大学机械设计真题2015广州大学机械设计真题答案2015广州大学机械设计真题2014广州大学机械设计真题答案2014广州大学机械设计真题2020广东工业大学机械设计基础真题答案2020广东工业大学机械设计基础真题2019广东工业大学机械设计基础真题答案2019广东工业大学机械设计基础真题2008西安交通大学机械设计基础真题答案西安交通大学2008年机械设计基础真题2014年江西理工大学机械设计基础考研真题2018年山东大学844机械设计基础考研真题2017年山东大学844机械设计基础考研真题2016年山东大学844机械设计基础考研真题2019年广东工业大学801机械设计基础考研真题2017年华南理工大学856机械设计基础考研真题2018东华理工大学832机械设计考研真题2017东华理工大学832机械设计考研真题2017东华理工大学832考研真题答案2016东华理工大学832机械设计考研真题2016东华理工大学832考研真题答案2011广东工业大学机械设计基础真题2011广东工业大学机械设计基础真题答案华中科技大学2010年机械设计基础真题湘潭大学2013年机械设计基础真题2011宁夏大学机械设计（含机械原理）考研真题厦门大学2012年机械设计基础真题中国科学技术大学2014年机械设计真题材料力学真题2015年南京理工大学材料力学考研真题2014年江西理工大学材料力学考研真题2017年华南理工大学841材料力学考研真题2008年吉林大学材料力学真题答案（资料样板）2020南京航空航天大学材料力学真题理论力学真题2004燕山大学理论力学2015年南京理工大学理论力学考研真题2019年宁波大学理论力学考研真题(B卷)2015青岛理工大学814理论力学考研真题2012南京航空航天大学815理论力学考研真题汽车理论真题2019年武汉科技大学汽车理论考研真题2018年华南理工大学812汽车理论考研真题答案2018浙江工业大学819汽车理论考研真题2019年广东工业大学805汽车理论考研真题2018年华南理工大学812汽车理论考研真题2017年华南理工大学812汽车理论考研真题2016年华南理工大学812汽车理论考研真题液压传动真题2019年武汉科技大学液压传动考研真题流体力学真题2017年华南理工大学836流体力学与传热考研真题2016年华南理工大学836流体力学与传热考研真题每日一题：静平衡的转子( B )是动平衡的，动平衡的转子( A )是静平衡。

绪论一、判断题（正确T，错误F）1. 构件是机械中独立制造的单元。

（）2. 能实现确定的相对运动，又能做有用功或完成能量形式转换的机械称为机器。

（）3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体。

（）4. 所有构件一定都是由两个以上零件组成的。

（）二、单项选择题1. 如图所示，内燃机连杆中的连杆体1是（）。

A 机构B 零件C 部件D 构件2. 一部机器一般由原动机、传动部分、工作机及控制部分组成，本课程主要研究（）。

A 原动机B 传动部分C 工作机D 控制部分三、填空题1. 构件是机械的运动单元体，零件是机械的______单元体。

2. 机械是______和______的总称。

参考答案一、判断题（正确T，错误F）1. F2. T3. T4. F二、单项选择题1. B2. B三、填空题1. 制造2. 机构机器第一章平面机构的自由度一、判断题（正确T，错误F）1. 两构件通过点或线接触组成的运动副为低副。

（）2. 机械运动简图是用来表示机械结构的简单图形。

（）3. 两构件用平面低副联接时相对自由度为1。

（）4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。

（）5. 运动副是两构件之间具有相对运动的联接。

（）6. 对独立运动所加的限制称为约束。

（）7. 由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束（）8. 在一个确定运动的机构中，计算自由度时主动件只能有一个。

（）二、单项选择题1. 两构件通过（）接触组成的运动副称为高副。

A 面B 点或线C 点或面D 面或线2. 一般情况下，门与门框之间存在两个铰链，这属于（）。

A 复合铰链B 局部自由度C 虚约束D 机构自由度3. 平面机构具有确定运动的条件是其自由度数等于（）数。

A 1B 从动件C 主动件D 04. 所谓机架是指（）的构件。

A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其他构件运动的参考坐标点5. 两构件组成运动副必须具备的条件是两构件（）。

《厦门大学机械设计基础历年考研真题及答案解析》137/165厦门大学2016年招收攻读硕士学位研究生入学考试试卷答案解析科目代码：824
科目名称：机械设计基础
招生专业：物理与机电工程学院机电工程系机械制造及其自动化、机械电子工程、机械
设计及理论、车辆工程、精密仪器及机械、测试计量技术及仪器、机械工程（专业学位）、仪器仪表工程（专业学位）、飞行器设计、航空宇航推进理论与工程、航空宇航制造工程；萨本栋微米纳米科学技术研究院测试计量技术及仪器专业；0804J6转化医学专业
考生须知：答案必须使用黑（蓝）色墨水（圆珠）笔；不得在试题（草稿）纸上作答；
凡未按规定作答均不予评阅、判分
一、填空题（每空两分，共30分）
1、机器的组成一般包括、、执行部分、控制系统和辅助系统
等部分。

【考查重点】：
机器包含四个基本组成部分：动力部分，传动部分，控制部分，执行部分。

【答案解析】：
动力部分，传动部分
2、齿轮连续传动的条件是要满足，还必须要。

【考查重点】：
齿轮连续传动的条件，准确啮合条件，重合度。

【答案解析】：
模数压力角分别相等，1
>ε3、按照滚动体的形状，滚动轴承可以分为和。

【考查重点】：
这里主要考查的是滚动轴承的分类。

【答案解析】：
球轴承，滚子轴承
4、滑动轴承一般由轴颈、轴瓦、轴承座三者组成，其失效形式主要是胶合和、。

【考查重点】：
滑动轴承的失效形式，发生部位。

轴承运动部分是轴颈和轴瓦的接触。

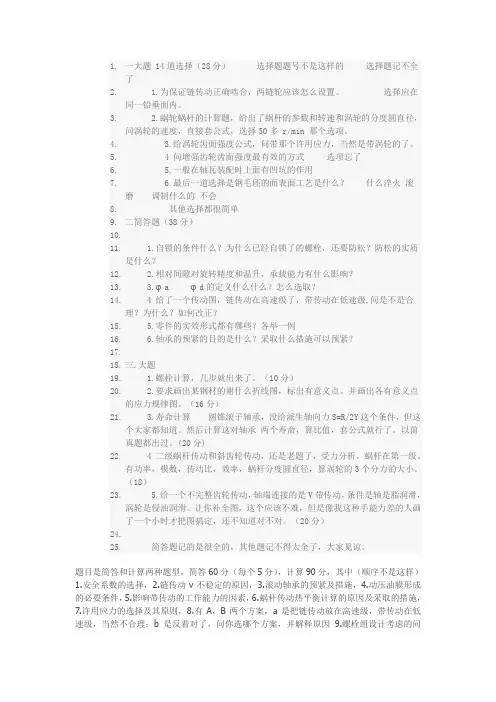

1.一大题 14道选择（28分）选择题题号不是这样的选择题记不全了2. 1.为保证链传动正确啮合，两链轮应该怎么设置。

选择应在同一铅垂面内。

3. 2.蜗轮蜗杆的计算题，给出了蜗杆的参数和转速和涡轮的分度圆直径，问涡轮的速度，直接套公式，选择50多 r/min 那个选项。

4. 3.给涡轮齿面强度公式，问带那个许用应力，当然是带涡轮的了。

5. 4 问增强齿轮齿面强度最有效的方式选项忘了6. 5.一般在轴瓦装配时上面有凹坑的作用7. 6.最后一道选择是钢毛坯的面表面工艺是什么？什么淬火滚磨调制什么的不会8.其他选择都很简单9.二简答题（38分）10.11. 1.自锁的条件什么？为什么已经自锁了的螺栓，还要防松？防松的实质是什么？12. 2.相对间隙对旋转精度和温升，承载能力有什么影响？13. 3.φa φd的定义什么什么？怎么选取？14. 4 给了一个传动图，链传动在高速级了，带传动在低速级,问是不是合理？为什么？如何改正？15. 5.零件的实效形式都有哪些？各举一例16. 6.轴承的预紧的目的是什么？采取什么措施可以预紧？17.18.三.大题19. 1.螺栓计算，几步就出来了。

（10分）20. 2.要求画出某钢材的谢什么折线图，标出有意义点。

并画出各有意义点的应力规律图。

（16分）21. 3.寿命计算圆锥滚子轴承，没给派生轴向力S=R/2Y这个条件，但这个大家都知道。

然后计算这对轴承两个寿命，算比值，套公式就行了。

以前真题都出过。

(20分)22. 4 二级蜗杆传动和斜齿轮传动，还是老题了，受力分析，蜗杆在第一级。

有功率，模数，传动比，效率，蜗杆分度圆直径，算涡轮的3个分力的大小。

（18）23. 5.给一个不完整齿轮传动，轴端连接的是V带传动，条件是轴是脂润滑，涡轮是侵油润滑。

让你补全图，这个应该不难，但是像我这种手能力差的人画了一个小时才把图搞定，还不知道对不对。

（20分）24.25.简答题记的是很全的，其他题记不得太全了，大家见谅。

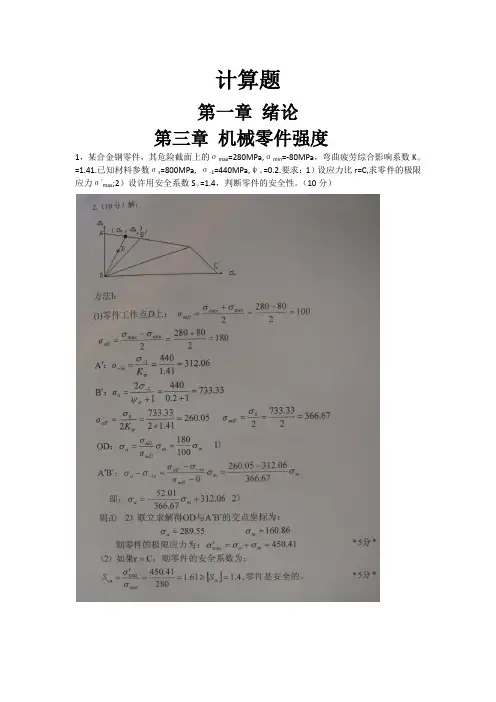

计算题第一章绪论第三章机械零件强度1，某合金钢零件，其危险截面上的σmax=280MPa,σmin=-80MPa，弯曲疲劳综合影响系数Kσ=1.41.已知材料参数σs=800MPa, σ-1=440MPa,ψσ=0.2.要求：1）设应力比r=C,求零件的极限应力σ’max;2）设许用安全系数Sσ=1.4，判断零件的安全性。

（10分）2，1）画出如下简化材料极限应力图中A，B，C各点的应力——时间曲线图2）若使用σs=300MPa, σ0=350MPa，σ-1=220MPa的材料制造某一零件，并已知零件危险截面上的σmax=140MPa,σmin=-20MPa，r=常数，疲劳综合影响系数Kσ=2.20，试计算零件的安全系数。

（10分）解：3，（11分）某钢材的材料参数σs = 400MPa ，σ-1 = 220MPa ，MPa 3680=σ。

用该材料制作零件，已知零件危险截面上的σmax = 200MPa ，σmin =20MPa ，，零件的弯曲疲劳综合影响系数K σ=1.41。

要求：1）画出材料的极限应力线图及零件的极限应力线图。

2）设许用安全系数[S σ]=1.3，应力比r = C ，求零件在以上工况下的极限应力σlim ；判断零件的安全性。

解： 1）（4分）2）（7分）[]零件安全零件的安全系数为：为：该点处对应的极限应力的交点坐标为：与）联立求解得（）则：（）（即：：）（：：方法应计算疲劳强度所以：：：,S 48.12004.2964.296 1634.133 AB OD 2 12 1561845.251841565.1300AB 1 119OD 11845.13011090 18423682 5.13041.123682B 15641.1220A 902202002 1102202002D max lim lim 110011min max minmax σσσσσσσσσσσσσσσσσσσσσσσσσσσ≥====+===+-=-=--=-========⨯======-=-==+=+='-'-''''--ca m a m a m a m m B m e B a e a m m mD aD a B m B a mD aD B m B a e aD mD S σσσσσσσσσK σK σσσ[], 48.1110196.09041.1220196.022a 1max lim 01a 零件安全：方法σσσψσσσσσσσψS K S mDaD ca ≥=⨯+⨯=+===-=--29620048.1max lim =⨯=⋅=σσca S4，（10分）如下图的简化材料极限应力线图，写出以材料的力学性能参数表示的A 、B 、C 各点坐标值。

1.一大题 14道选择（28分）选择题题号不是这样的选择题记不全了2. 1.为保证链传动正确啮合，两链轮应该怎么设置。

选择应在同一铅垂面内。

3. 2.蜗轮蜗杆的计算题，给出了蜗杆的参数和转速和涡轮的分度圆直径，问涡轮的速度，直接套公式，选择50多 r/min 那个选项。

4. 3.给涡轮齿面强度公式，问带那个许用应力，当然是带涡轮的了。

5. 4 问增强齿轮齿面强度最有效的方式选项忘了6. 5.一般在轴瓦装配时上面有凹坑的作用7. 6.最后一道选择是钢毛坯的面表面工艺是什么？什么淬火滚磨调制什么的不会8.其他选择都很简单9.二简答题（38分）10.11. 1.自锁的条件什么？为什么已经自锁了的螺栓，还要防松？防松的实质是什么？12. 2.相对间隙对旋转精度和温升，承载能力有什么影响？13. 3.φaφd的定义什么什么？怎么选取？14. 4 给了一个传动图，链传动在高速级了，带传动在低速级,问是不是合理？为什么？如何改正？15. 5.零件的实效形式都有哪些？各举一例16. 6.轴承的预紧的目的是什么？采取什么措施可以预紧？17.18.三.大题19. 1.螺栓计算，几步就出来了。

（10分）20. 2.要求画出某钢材的谢什么折线图，标出有意义点。

并画出各有意义点的应力规律图。

（16分）21. 3.寿命计算圆锥滚子轴承，没给派生轴向力S=R/2Y这个条件，但这个大家都知道。

然后计算这对轴承两个寿命，算比值，套公式就行了。

以前真题都出过。

(20分)22. 4 二级蜗杆传动和斜齿轮传动，还是老题了，受力分析，蜗杆在第一级。

有功率，模数，传动比，效率，蜗杆分度圆直径，算涡轮的3个分力的大小。

（18）23. 5.给一个不完整齿轮传动，轴端连接的是V带传动，条件是轴是脂润滑，涡轮是侵油润滑。

让你补全图，这个应该不难，但是像我这种手能力差的人画了一个小时才把图搞定，还不知道对不对。

（20分）24.25.简答题记的是很全的，其他题记不得太全了，大家见谅。

绪论一、判断题（正确T，错误F）1. 构件是机械中独立制造的单元。

（）2. 能实现确定的相对运动，又能做有用功或完成能量形式转换的机械称为机器。

（）3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体。

（）4. 所有构件一定都是由两个以上零件组成的。

（）二、单项选择题1. 如图所示，内燃机连杆中的连杆体1是（）。

A 机构B 零件C 部件D 构件2. 一部机器一般由原动机、传动部分、工作机及控制部分组成，本课程主要研究（）。

A 原动机B 传动部分C 工作机D 控制部分三、填空题1. 构件是机械的运动单元体，零件是机械的______单元体。

2. 机械是______和______的总称。

参考答案一、判断题（正确T，错误F）1. F2. T3. T4. F二、单项选择题1. B2. B三、填空题1. 制造2. 机构机器第一章平面机构的自由度一、判断题（正确T，错误F）1. 两构件通过点或线接触组成的运动副为低副。

（）2. 机械运动简图是用来表示机械结构的简单图形。

（）3. 两构件用平面低副联接时相对自由度为1。

（）4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。

（）5. 运动副是两构件之间具有相对运动的联接。

（）6. 对独立运动所加的限制称为约束。

（）7. 由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束（）8. 在一个确定运动的机构中，计算自由度时主动件只能有一个。

（）二、单项选择题1. 两构件通过（）接触组成的运动副称为高副。

A 面B 点或线C 点或面D 面或线2. 一般情况下，门与门框之间存在两个铰链，这属于（）。

A 复合铰链B 局部自由度C 虚约束D 机构自由度3. 平面机构具有确定运动的条件是其自由度数等于（）数。

A 1B 从动件C 主动件D 04. 所谓机架是指（）的构件。

A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其他构件运动的参考坐标点5. 两构件组成运动副必须具备的条件是两构件（）。

东北大学权威复试初试资料，大家加油一、判断题1、锁紧回路属方向控制回路，可采用M型或O型中位机能的换向阀来实现。

（）凡液压系统中有减压阀，则必定有减压回路。

（）2、凡液压系统中有减压阀，则必定有减压动作回路。

（）3、凡液压系统中有顺序阀，则必定有顺序动作回路。

（）4、凡液压系统中有节流阀或调速阀，则必定有节流调速回路。

（）5、进油节流调速回路与回油节流调速回路具有相同的调速特点。

（）6、调压回路主要由溢流阀等组成。

（）7、增压回路的增压比取决于大、小液压缸直径之比。

（）8、液压传动不易获得很大的力和转矩。

（）9、节流调速回路中，大量液压油由溢流阀回油箱，是能量损失大、温升高、效率低的主要原因。

（）10、利用液压缸差动连接实现的快速运动的回路，一般用于空载。

（）11、利用远程调压阀的远程调压回路中，只有在溢流阀的调定压力高于远程调压阀的调定压力时，远程调压阀才能起调压作用。

（）12、系统要求有良好的低速稳定性，可采用容积节流调速回路。

（）13、在旁路节流回路中，若发现溢流阀在系统工作时不溢流，说明溢流阀有故障。

（）二、填空题1、定压式节流调速回路为______、______、______。

2、根据节流阀或调速阀在回路中的安装位置不同，节流调速回路可以分成( )节流调速、( )节流调速及( )节流调速三种基本形式。

3、采用出口节流的调速系统，若负载减小，则节流阀前的压力就会_________。

4、进油和回油节流调速系统的效率低,主要原因是有( )和( )。

5、差动回路可以实现油缸的( )运动,但差动连接时,油缸的推力却明显的( )。

6、右侧回路是一过载保护回路，当气缸过载时，最先动作的元件是________。

7、如果调速回路既要求效率高，又要求有良好的低速稳定性，则可采用调速回路。

8、液压基本回路是由一些____________组成并能完成某项____________的典型_______________。
