LED工艺流程(精)

LED制造工艺流程LED（发光二极管）是一种半导体光源，具有高亮度、低功耗和长寿命等特点，因而在照明、显示和通信等领域得到广泛应用。

下面将介绍LED的制造工艺流程。

第一步：晶片生长晶片生长是LED制造的第一步，通过金属有机化学气相沉积（MOCVD）或分子束外延（MBE）等技术，在蓝宝石衬底上生长GaN等半导体材料，形成LED的发光层。

第二步：晶片分割晶片分割是将生长好的LED晶片切割成小尺寸的方形或圆形芯片，以便后续工艺处理。

第三步：晶渣去除晶渣是晶片分割后产生的残留物，需要通过化学腐蚀或机械研磨等方法去除，以保证晶片表面的平整和光洁。

第四步：金属化通过蒸镀、溅射或印刷等工艺，在LED晶片的表面覆盖金属电极，以便连接外部电路。

第五步：芯片封装LED芯片通过封装工艺，将其封装在透光的塑料封装体内，同时加入辅助材料如荧光粉等，以改变发光颜色。

第六步：测试对封装好的LED芯片进行光电参数测试，包括亮度、颜色、波长等，以保证其品质。

第七步：分选分级根据测试结果对LED芯片进行分类，分为不同等级，以满足不同应用需求。

通过以上工艺流程，LED芯片的制造过程完成，最终可用于LED照明、显示屏和其他应用中，为人们的生活和工作提供更加高效、节能和环保的光源。

LED（发光二极管）制造工艺是一个高度技术化的过程，需要精密的设备和复杂的工艺流程。

通过不断的研究和创新，LED技术在不断进步，成为照明、显示和通信等领域的主流光源之一。

下面将继续介绍LED制造的相关内容。

第八步：组装组装是LED制造的关键环节之一。

在组装过程中，LED芯片通常会与散热器、电路板和透光的封装体结合，组装成LED灯具或LED显示屏等成品。

第九步：包装LED成品需要通过包装，以保护其不受外部环境的影响，同时便于运输和存储。

常见的LED灯具包装材料包括泡沫塑料、纸盒和塑料膜等。

第十步：品质控制LED制造过程中需要严格的品质控制，对原材料、工艺和成品进行全面的检测和监控，确保LED产品符合规定的质量标准。

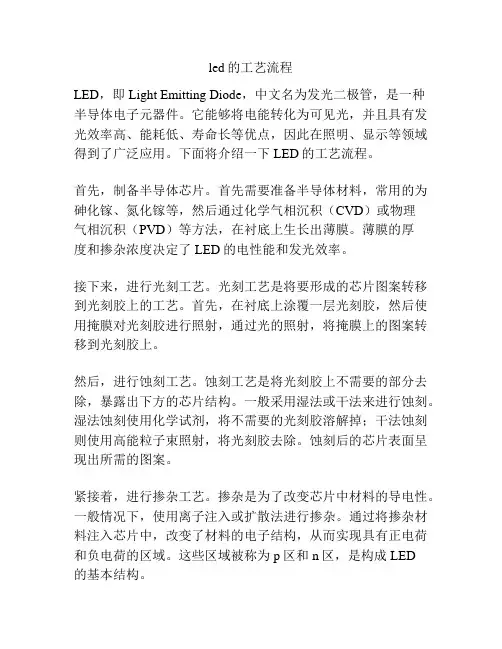

led的工艺流程LED，即Light Emitting Diode，中文名为发光二极管，是一种半导体电子元器件。

它能够将电能转化为可见光，并且具有发光效率高、能耗低、寿命长等优点，因此在照明、显示等领域得到了广泛应用。

下面将介绍一下LED的工艺流程。

首先，制备半导体芯片。

首先需要准备半导体材料，常用的为砷化镓、氮化镓等，然后通过化学气相沉积（CVD）或物理气相沉积（PVD）等方法，在衬底上生长出薄膜。

薄膜的厚度和掺杂浓度决定了LED的电性能和发光效率。

接下来，进行光刻工艺。

光刻工艺是将要形成的芯片图案转移到光刻胶上的工艺。

首先，在衬底上涂覆一层光刻胶，然后使用掩膜对光刻胶进行照射，通过光的照射，将掩膜上的图案转移到光刻胶上。

然后，进行蚀刻工艺。

蚀刻工艺是将光刻胶上不需要的部分去除，暴露出下方的芯片结构。

一般采用湿法或干法来进行蚀刻。

湿法蚀刻使用化学试剂，将不需要的光刻胶溶解掉；干法蚀刻则使用高能粒子束照射，将光刻胶去除。

蚀刻后的芯片表面呈现出所需的图案。

紧接着，进行掺杂工艺。

掺杂是为了改变芯片中材料的导电性。

一般情况下，使用离子注入或扩散法进行掺杂。

通过将掺杂材料注入芯片中，改变了材料的电子结构，从而实现具有正电荷和负电荷的区域。

这些区域被称为p区和n区，是构成LED的基本结构。

接下来，进行金属化工艺。

金属化是为了连接芯片与外部电路，通常使用金属电极进行。

首先，在芯片上涂覆一层金属，然后通过光刻和蚀刻工艺，形成金属电极的图案。

金属电极与芯片的p区和n区相连，将电流注入芯片内部，激发电子，产生光的发射。

最后，进行封装工艺。

封装是保护芯片和电路，使其在使用中更加稳定可靠。

封装中需要使用密封胶固定芯片，并且通过准确的布线连接芯片的金属电极和外界的引线。

封装后的LED芯片通过PCB线路板连接到电源上，就可以正常工作了。

总的来说，LED的工艺流程包括制备半导体芯片、光刻、蚀刻、掺杂、金属化和封装等多个步骤。

led工艺流程LED工艺流程是指将LED芯片通过一系列的加工工艺处理，使其成为一颗完整的LED发光元件的过程。

下面是LED工艺流程的简要介绍：1. 晶圆制备：晶圆是LED芯片的基础，通常由砷化镓（GaAs）、氮化镓（GaN）等半导体材料制成。

制备晶圆的过程包括原料准备、化学气相沉积、研磨抛光等步骤。

2. 掩膜制作：在晶圆上制作掩膜，用于定义LED芯片的结构，包括电极、层次等。

掩膜制作通常采用光刻技术，其中包括溅射法、电子束曝光法等。

3. 晶圆衬底：将晶圆粘贴到衬底上，用于增加机械强度和散热性能。

通常使用金属或陶瓷材料作为衬底。

4. 磷化：在晶圆表面镀上磷化物，用于调节LED的发光颜色。

常见的磷化物有三磷化镓（GaP）、三磷化铝（AlP）等。

5. 架晶：将LED芯片碎片切割成小块，然后将其架设到芯片承载架上。

承载架通常采用金属材料，如镍。

6. 焊接：将上步骤中架设好的芯片与引线进行焊接，形成电子电路连接。

常见的焊接方式有球焊、金线焊接等。

7. 嵌入：将芯片与本体进行结合，形成最终的LED发光元件。

通常使用封装材料，如环氧树脂封装。

8. 散热处理：对LED发光元件进行散热处理，以确保其正常工作和寿命。

常见的散热方式有铝基板散热、风扇散热等。

9. 光电性测试：对LED发光元件进行光电性能测试，包括亮度、色温、色差、电阻等参数的测量。

10. 分选与包装：根据光电性测试的结果，对LED发光元件进行分类和包装，以满足不同应用需求。

常见的包装形式有芯片、贴片、灯珠等。

以上是LED工艺流程的大致步骤，不同厂家和产品可能会有所不同。

LED工艺流程的优化和改进可以提高LED产品的性能和可靠性，降低成本，推动LED产业的发展。

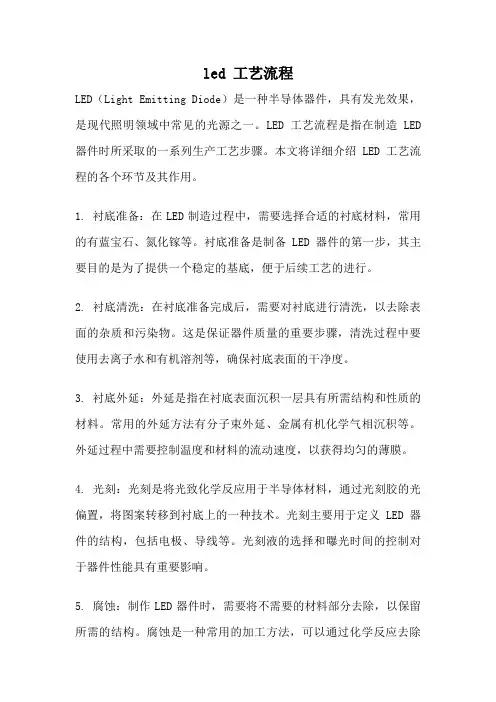

led 工艺流程LED（Light Emitting Diode）是一种半导体器件，具有发光效果，是现代照明领域中常见的光源之一。

LED工艺流程是指在制造LED 器件时所采取的一系列生产工艺步骤。

本文将详细介绍LED工艺流程的各个环节及其作用。

1. 衬底准备：在LED制造过程中，需要选择合适的衬底材料，常用的有蓝宝石、氮化镓等。

衬底准备是制备LED器件的第一步，其主要目的是为了提供一个稳定的基底，便于后续工艺的进行。

2. 衬底清洗：在衬底准备完成后，需要对衬底进行清洗，以去除表面的杂质和污染物。

这是保证器件质量的重要步骤，清洗过程中要使用去离子水和有机溶剂等，确保衬底表面的干净度。

3. 衬底外延：外延是指在衬底表面沉积一层具有所需结构和性质的材料。

常用的外延方法有分子束外延、金属有机化学气相沉积等。

外延过程中需要控制温度和材料的流动速度，以获得均匀的薄膜。

4. 光刻：光刻是将光致化学反应用于半导体材料，通过光刻胶的光偏置，将图案转移到衬底上的一种技术。

光刻主要用于定义LED器件的结构，包括电极、导线等。

光刻液的选择和曝光时间的控制对于器件性能具有重要影响。

5. 腐蚀：制作LED器件时，需要将不需要的材料部分去除，以保留所需的结构。

腐蚀是一种常用的加工方法，可以通过化学反应去除材料。

腐蚀液的选择和腐蚀时间的控制对于器件的性能和外观有重要影响。

6. 电极制备：电极是LED器件的重要组成部分，它是LED的正负极连接点，以便于电流的注入和分布。

电极制备需要选择合适的材料和工艺方法，常用的有金属蒸发、电镀等。

电极的形状和尺寸对器件的性能和光输出有重要影响。

7. 封装：LED器件制备完成后，需要进行封装，以保护器件，提高光效和可靠性。

封装过程中需要将LED芯片与导线连接，并加入透明的封装材料。

封装的方法有多种，如胶滴封装、球型封装等，需要根据器件的应用需求选择合适的封装方式。

8. 测试与筛选：完成LED器件的制备和封装后，需要对其进行测试和筛选。

LED制造工艺流程1. 布局设计：首先确定LED芯片的布局设计，包括LED的尺寸、排布和连接方式等。

2. 外延生长：通过外延生长技术，在基板上生长出LED晶片的外延层，外延层的材料包括氮化镓、氮化铟等。

3. 掩模制备：在外延层上制备掩模，用来定义LED芯片的结构和尺寸。

4. 蚀刻制备：利用蚀刻技术，将外延层上不需要的部分去除，保留下LED晶片的结构。

5. 衬底分离：将LED晶片从生长基板上分离出来，以便后续工艺处理。

6. 晶片检测：对LED晶片进行检测，测试其光电特性和质量，筛选合格的LED晶片。

7. 封装：将LED晶片封装在LED灯珠上，通过焊接、封胶等工艺，形成完整的LED灯珠。

8. 脉冲测量：对封装完成的LED灯珠进行脉冲测量，测试其亮度、颜色等参数。

9. 整灯组装：将LED灯珠组装在灯具中，进行电路连接和外壳装配等工艺。

10. 品质检测：对整灯进行品质检测，包括光通量、色温、色彩均匀性等参数的测试。

11. 包装出厂：对通过检测的LED灯具进行包装，并出厂销售。

LED（Light Emitting Diode）作为一种节能、环保的照明产品，已经成为当今照明行业中的主流产品。

LED的制造工艺流程不仅包括了对LED芯片的制备，也涵盖了LED灯珠的封装和整灯的组装。

下面将继续介绍LED制造工艺流程的相关内容。

12. 全球照明标准：在LED制造的过程中，为了确保LED产品的质量和性能，各国及地区都有相应的照明产品标准。

生产制造企业需要严格遵守这些标准，以确保LED产品符合相关标准要求，安全可靠、性能优良。

一般来说，LED产品需要符合的标准包括光通量、色温、寿命、发光效率等。

13. 一致性和可靠性测试：LED产品制造完成后，还需要进行一致性和可靠性测试。

一致性测试是为了保证同一批次的LED产品在光通量、色彩等方面具有一致的性能指标。

而可靠性测试则是为了验证LED产品在长时间使用后的稳定性和可靠性，如耐热、耐湿热等环境适应能力。

LED显示屏流程工艺1.PCB制造首先，需要制造LED显示屏所需的主控电路板(PCB)。

这个过程包括设计电路图、印制电路板、验证电路板，然后进行蚀刻、钻孔和镀铜等处理，最后检查质量并进行表面处理。

2.LED芯片制造在制造LED显示屏时，需要大量的LED芯片。

LED芯片的制造包括材料选择、材料处理、芯片制造、测试以及分级等过程。

在芯片制造过程中，需要控制各个参数以确保芯片的质量和一致性。

3.LED封装接下来，将制造好的LED芯片进行封装。

封装是将LED芯片放入塑料壳体中，并与导线连接，形成具有结构完整性和电气连接性的LED灯珠或LED模组。

4.LED模组制造在制造LED显示屏的过程中，需要将多个LED灯珠集成成LED模组。

LED模组可以是一个独立的小模块，也可以是一个大型的模块，具体取决于设计要求。

这个过程包括将多个LED灯珠进行排列组合，然后进行电气连接和机械固定等处理。

5.灯珠组装将制造好的LED模组安装在显示屏的底座上，并进行线路连接以及机械固定。

这个过程需要精确的操作和细致的调整，以确保每个LED模组的位置和角度准确无误。

6.电路连接将LED模组连接到主控电路板上。

这个过程通常涉及导线焊接、接插件连接和电路板连接等处理。

每个LED模组的电路连接需要准确无误，以确保显示屏整体能够正常工作。

7.包装和测试在制造完LED显示屏后，需要进行包装和测试。

包装通常包括安装外壳、灌注保护胶和封装标志等步骤。

测试包括亮度测试、像素测试和功能测试等，以确保显示屏的质量和性能符合要求。

8.发货和安装最后，将制造好的LED显示屏发货给客户，并根据客户的要求进行安装。

安装涉及固定支架、连接电源和调试显示效果等步骤，以确保显示屏能够正常工作并达到预期效果。

以上是LED显示屏工艺流程的一个基本概述，实际的流程可能会因厂家和产品种类的不同而有所差异。

总体来说，LED显示屏的制造过程需要严格的质量控制和精细的操作，以确保最终产品的质量和性能符合要求。

LED工艺流程完美讲解LED（Light Emitting Diode）即发光二极管，是一种能够将电能转化为光能的半导体器件。

LED具有高效能、长寿命、节能环保等优点，广泛应用于照明、显示屏幕、信号传输等领域。

一、晶圆制备：晶圆是LED芯片的基础材料，一般采用氮化铝晶圆。

该步骤主要包括基片选择、基片清洗、基片架放置、磨割加工等。

基片清洗能够去除表面污染物，确保芯片质量。

二、外延生长：外延生长是指在晶圆表面逐渐沉积LED材料的过程，主要材料为三五族化合物，如氮化镓等。

该步骤是制备LED芯片的关键，需要严格控制温度、气压、混合气体比例等因素，以保证外延层的质量。

三、击晶：在外延层上，通过模具或激光刻蚀的方式，将外延层进行形状切割，形成各个LED芯片的形状。

击晶的过程需要精确控制切割深度和角度，以免损坏芯片。

四、脱胶：击晶的过程中，会在芯片表面形成胶层。

脱胶的目的是去除这些残留的胶层，以保证后续工序的顺利进行。

常用的脱胶方法包括化学脱胶和热脱胶。

五、划线：划线是在芯片表面进行金属线的印制，以连接芯片的正负极。

划线主要使用导电胶或金线，需要精细操作以保证线的精确位置和质量。

六、加工：加工步骤包括剥薄、抛光、荧光粉涂覆等。

剥薄是指将芯片由外延层剥离，使其达到所需的光学效果。

抛光是为了使外观更加光滑，提高反射率。

荧光粉涂覆是为了增强LED的发光效果。

七、金球焊接：金球焊接是将金属线与LED芯片连接的过程。

焊接方式包括热压焊接、超声波焊接等。

金球焊接需要高精度的设备，以确保焊接的稳定性和可靠性。

八、封装：封装是将LED芯片置于LED灯泡或LED显示屏等外壳中，以便安装和使用。

封装过程包括金膏涂覆、打枪、密封等步骤。

金膏涂覆是为了在芯片上形成保护层，提高散热能力。

打枪是将芯片固定在片头，以确保芯片位置准确。

密封是将芯片与外壳连接，并填充封装胶，以保护芯片。

九、测试：测试是对已封装的LED产品进行功能、亮度、颜色等方面的检测。

led灯工艺流程
LED灯工艺流程
LED灯作为一种广泛应用的照明产品，其生产工艺流程经过
多个环节，包括材料准备、芯片制备、封装组装和测试等。

下面将介绍LED灯的工艺流程。

首先，准备LED灯所需的材料。

这些材料包括：LED芯片、
基板、导电胶、电池、灯罩等。

在准备过程中，需要确保材料的质量和稳定性，以保证LED灯的品质。

接下来，进行LED芯片的制备。

首先是晶圆制备，将半导体
材料切割成薄片。

然后在晶圆上进行掺杂、扩散和退火等工艺，以使得半导体材料具有发光的特性。

最后，进行切割和焊接，将芯片制备完成。

然后，进行封装组装工艺。

首先在基板上涂布导电胶，并将LED芯片粘贴在基板上。

然后将基板放入热压设备中加热，
使得导电胶固化，并与芯片进行连接。

接下来，将电池焊接在基板上，以提供电源给LED芯片。

最后，安装灯罩和其他附件，完成LED灯的组装。

最后，进行LED灯的测试。

通过对LED灯的亮度、色温、色
彩等进行检测，确保其符合标准要求。

同时，对LED灯的电流、电压等进行测试，以保证其电气性能稳定可靠。

总结来说，LED灯的工艺流程主要包括材料准备、芯片制备、
封装组装和测试等环节。

在每个环节中，都需要严格执行相应的工艺要求，以确保LED灯的品质和性能。

只有经过完善的工艺流程，才能生产出高质量的LED灯。

led灯具生产工艺流程
LED灯具生产工艺流程包括以下几个主要步骤：
1. 光源切片：将LED晶片通过切割机进行切片，将其切成标准的大小。

2. 芯片安装：将切好的晶片通过贴片机贴在电路板上，形成LED 灯珠。

3. 焊接连接：使用自动焊接机将LED灯珠与电池、电容器、电阻等元器件相连接，形成电路。

4. 壳体制作：根据设计图样，将金属或塑料材料加工成灯具壳体。

5. 组装调试：将灯具壳体和电路板进行组装，并进行电路测试和灯组亮度等参数的调试。

6. 灯具包装：使用适当的包装材料对灯具进行包装，标贴上产品名称、型号、规格等信息。

以上就是LED灯具生产的主要流程。

当然，不同厂家的生产工艺可能略有不同。

led灯工艺流程
《LED灯工艺流程》
LED灯工艺流程是指LED灯的生产加工过程，包括原料准备、组装、测试、包装等多个环节。

首先是原料准备，需要准备LED芯片、PCB基板、灯罩等材料。

然后进行芯片焊接和
PCB基板上的元器件焊接，这是LED灯制作的关键环节。

在
焊接完成后，需要进行电路测试，确保LED的亮度、颜色、
电压等参数符合要求。

接下来是LED组装，将焊接好的LED芯片和PCB基板、灯
罩等组件进行装配，这一步需要工人们进行精细的操作，确保LED灯的外观和性能达到要求。

组装完成后，需要进行质量
检测，确保LED灯的质量稳定可靠。

最后是LED灯的包装，包括外包装和内包装。

外包装需要设
计出吸引消费者的包装盒，内包装则需要保护LED灯在运输
中不受损坏。

包装完成后，LED灯可以进行销售和配送。

LED灯工艺流程中需要注意工艺技术的创新和提升，加强品
质管理，提高生产效率，降低成本，从而提高LED灯的竞争
力和市场占有率。

同时，要关注环保生产，减少对环境的损害。

通过不断的技术创新和工艺改进，LED灯的品质将得到提升，为环保节能做出更大的贡献。

LED生产流程LED芯片的制造工艺流程外延生长的基本原理是：在一块加热至适当温度的衬底基片（主要有蓝宝石和、SiC、Si）上，气态物质InGaAlP有控制的输送到衬底表面，生长出特定单晶薄膜。

目前LED外延片生长技术主要采用有机金属化学气相沉积方法。

MOCVD介绍：金属有机物化学气相淀积（Metal-Organic Chemical Vapor Deposition，简称MOCVD）， 1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。

该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。

LED芯片的制造工艺流程：外延片→清洗→镀透明电极层→透明电极图形光刻→腐蚀→去胶→平台图形光刻→干法刻蚀→去胶→退火→SiO2沉积→窗口图形光刻→SiO2腐蚀→去胶→N极图形光刻→预清洗→镀膜→剥离→退火→P极图形光刻→镀膜→剥离→研磨→切割→芯片→成品测试。

其实外延片的生产制作过程是非常复杂的，在展完外延片后，下一步就开始对LED外延片做电极（P极，N极），接着就开始用激光机切割LED外延片（以前切割LED外延片主要用钻石刀），制造成芯片后，在晶圆上的不同位置抽取九个点做参数测试，如图所示：1、主要对电压、波长、亮度进行测试，能符合正常出货标准参数的晶圆片再继续做下一步的操作，如果这九点测试不符合相关要求的晶圆片，就放在一边另外处理。

2、晶圆切割成芯片后，100%的目检（VI/VC），操作者要使用放大30倍数的显微镜下进行目测。

3、接着使用全自动分类机根据不同的电压，波长，亮度的预测参数对芯片进行全自动化挑选、测试和分类。

4、最后对LED芯片进行检查（VC）和贴标签。

LED各流程工艺详解LED（Light Emitting Diode）是一种能够发光的二极管，具有高效能、长寿命、低能耗等优点，在照明、显示、通信等领域有广泛应用。

下面详细介绍LED的各流程工艺：1.衬底制备：LED通常使用蓝宝石晶体作为衬底，通过切割、抛光等工艺制备出平整的衬底片。

2.堆栈生长：在蓝宝石衬底上先生长一层GaN（氮化镓）材料，再通过MOCVD（金属有机化学气相沉积）等方法，将P型和N型材料层逐层生长，形成LED所需的堆栈结构。

3.芯片划分：将大面积生长的LED芯片通过划分工艺，切割成一个个独立的芯片。

划分方法有机械划割、激光切割等。

4.金属化：在芯片表面通过光刻、蒸镀等工艺，将金属电极、排线等结构形成，用于电流的注入和导出。

5.调制层制备：通过激光蒸镀等方法，在芯片表面制备调制层，用于提高光的提取效率。

6.光学封装：将芯片与透明的封装材料相结合，形成一个封装好的LED器件，用于保护芯片，并增强光的聚光效果。

7.器件测试：对封装好的LED器件进行电性能测试，如电压、电流、亮度等参数的测量，以确保器件品质。

8.研磨和抛光：对芯片进行研磨和抛光工艺，以去除表面的缺陷和不平整，提高器件的外观和质量。

9.芯片封装：将LED芯片放置在封装基板上，通过自动焊接、高温银胶等工艺，将芯片与接线板相连接，形成最终的LED灯。

10.色坐标校正：通过色温仪等仪器，对封装好的LED灯进行色坐标校正，保证灯光的色彩质量和一致性。

11.应用测试：对封装好的LED灯进行一系列的应用测试，如光效测试、信号传输测试等，以确保灯具满足设计要求。

12.产品包装：对测试合格的LED灯进行包装，标记产品型号、规格等信息，并进行质量检查，最后进行包装。

以上是LED的各流程工艺的详解。

LED制造过程中需要注意工艺参数的控制，以确保器件的品质和性能。

同时，随着技术的进步，LED工艺也在不断发展和改进，以提高光电转换效率，降低成本，满足不同应用场合的需求。

LED生产流程非常详细LED的生产流程一般可以分为材料准备、晶片生长、芯片加工、封装测试和质量检验等几个主要步骤。

以下是对每个步骤的详细描述。

材料准备：LED的主要材料包括蓝宝石基板、氮化镓和铝镓镓化物等。

在生产开始之前，需要准备这些原材料，并确保它们的纯度和质量。

晶片生长：首先，将蓝宝石基板放入金属粉末中，并加热至高温。

接下来，将原材料氮化镓和铝镓镓化物溶液通过气相外延装置沉积在蓝宝石基板上，形成蓝宝石基板表面的薄膜。

这个薄膜最终将成为LED芯片的外层。

芯片加工：薄膜生长结束后，将蓝宝石基板上的氮化镓薄膜切割成小块，每个小块被称为芯片。

然后，这些芯片会通过膨胀釉液浸泡，去除不需要的蓝宝石基板材料，并为芯片表面形成一个平整的结构。

封装测试：在芯片加工完成后，需要对芯片进行封装。

首先，选择适当的封装材料，将其放置在芯片的顶部，以保护芯片表面。

然后，使用焊接工艺将芯片连接到金属引线上，从而与外部电源相连。

完成封装后，对芯片进行测试，以确保其工作正常。

质量检验：质量检验是整个生产流程中非常重要的一步。

在这个步骤中，对已经封装和测试的LED进行严格的检查，以确保其质量合格。

主要的质量检验项目包括外观检查、电特性测试、发光效果测试等。

只有通过了所有的质量检验项目，LED产品才能最终出厂。

以上是LED生产的主要流程，每个步骤都至关重要。

只有在每个环节都严格控制质量，确保材料纯度和加工精度的情况下，才能生产出高质量的LED产品。

随着技术的不断进步，LED生产流程持续改进，以提高生产效率和产品质量。

HIGH POWER LED封装工艺一 . 封装的任务是将外引线连接到 LED 芯片的电极上, 同时保护好 LED 芯片, 并且起到提高光取出效率的作用。

二 . 封装形式LED 封装形式可以说是五花八门,主要根据不同的应用场合采用相应的外形尺寸,散热对策和出光效果。

LED 按封装形式分类有 Lamp-LED 、 TOP-LED 、Side-LED 、 SMD-LED 、 High-Power-LED 等。

三.封装工艺说明1. 芯片检验镜检:材料表面是否有机械损伤及麻点麻坑(lockhill , 芯片尺寸及电极大小是否符合工艺要求 , 电极图案是否完等。

2. 扩晶由于 LED 芯片在划片后依然排列紧密间距很小 (约 0.1mm , 不利于后工序的操作。

我们采用扩片机对黏结芯片的膜进行扩张,是 LED 芯片的间距拉伸到约0.6mm 。

也可以采用手工扩张,但很容易造成芯片掉落浪费等不良问题。

3. 点底胶在 LED 支架的相应位置点上银胶或绝缘胶。

(对于 GaAs 、 SiC 导电衬底,具有背面电极的红光、黄光、黄绿芯片,采用银胶。

对于蓝宝石绝缘衬底的蓝光、绿光 LED 芯片,采用绝缘胶来固定芯片。

工艺难点在于点胶量的控制,在胶体高度、点胶位置均有详细的工艺要求。

由于银胶和绝缘胶在贮存和使用均有严格的要求, 银胶的醒料、搅拌、使用时间都是工艺上必须注意的事项。

4. 固晶固晶分为自动固晶和手工固晶两种模式。

自动固晶其实是结合了沾胶(点胶和安装芯片两大步骤,先在 LED 支架上点上银胶(绝缘胶 ,然后用真空吸嘴将 LED 芯片吸起移动位置,再安置在相应的支架位置上。

自动固晶在工艺上主要要熟悉设备操作编程, 同时对设备的沾胶及安装精度进行调整。

在吸嘴的选用上尽量选用胶木吸嘴,防止对 LED 芯片表面的损伤,特别是兰、绿色芯片必须用电木的。

因为钢嘴会划伤芯片表面的电流扩散层。

5. 烘烤烘烤的目的是使银胶固化,烘烤要求对温度进行监控,防止批次性不良。

led显示屏生产工艺流程LED显示屏生产工艺流程主要包括前期准备、芯片制造、封装装配和测试等环节。

下面是一个大致的工艺流程。

1. 前期准备：选择合适的LED芯片厂商，与之合作制定产品需求和规格。

确定LED显示屏的尺寸、分辨率等参数，并设计相应的电路连接。

制定生产计划，确定生产的数量和周期。

2. 芯片制造：制造LED芯片是整个工艺流程的核心。

通过化学气相沉积技术将外延片上的材料逐层生长，形成P型和N型结构。

然后通过光刻、腐蚀、扩散等工艺，制作出LED芯片的结构。

3. 封装装配：将制造好的LED芯片封装到LED灯珠中。

首先，将LED芯片粘贴到导热底座上，并进行金线连接。

然后，在封装底座上加入透明树脂，固化形成LED灯珠。

4. 灯珠组装：将封装好的LED灯珠按照设计要求组装成LED显示屏的像素颗粒。

通过精确的组装工艺，将LED灯珠按照像素布局连接并固定在显示屏的基板上。

5. 微电子封装：将已组装好的LED显示屏的基板进行微电子封装，即在基板上覆盖一层绝缘保护层，并加上承载显示屏电路连接的基板。

6. 程序调试：在完成封装之后，对LED显示屏进行程序调试。

设置显示屏的亮度、显示效果等参数。

7. 焊接组装：将调试好的LED显示屏与控制电路连接，进行焊接组装。

通过电线连接显示屏与控制电路，确保正常的数据传输。

8. 测试和质检：对已组装好的LED显示屏进行测试和质检。

测试显示屏的正常工作、亮度、分辨率等指标是否符合要求。

质检检查显示屏的外观、电气性能等是否合格。

9. 包装和出货：将符合质检要求的LED显示屏进行包装。

根据订单要求，进行包装和标识，然后进行发货。

以上是LED显示屏生产工艺的一个大致流程。

不同厂商和不同产品可能在细节上有所差异，但整体流程大致类似。

这个工艺流程需要一系列专业的设备和工艺技术来完成，确保显示屏的质量和性能符合要求。

发展阶段
70年代，LED材料技术获 得突破，能发出绿光、黄 光的LED相继问世。
成熟阶段
90年代以来，LED产业进 入快速发展期，蓝光LED 、白光LED相继研发成功 ，LED应用领域不断拓展 。
LED应用领域
照明领域
LED照明产品具有节能、环保、 寿命长等优点，广泛应用于室内 照明、室外照明、景观照明等领 域。
发光原理：LED的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体之间有一个过渡层，称为PN 结。在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能 直接转换为光能。
LED发展历程
01
02
03
早期阶段
20世纪60年代，LED诞生 ，早期只能发出低亮度的 红光。
趋势。
技术创新方向探讨
新型材料研发
研发更高效、更环保的LED材料，如量子点、钙钛矿等，以提高 LED的性能和降低成本。
智能制造技术应用
引入智能制造技术，实现LED生产的自动化、信息化和智能化，提 高生产效率和产品质量。
照明设计创新
通过照明设计创新，实现LED照明的个性化、艺术化和人性化，满足 不同场景和人群的照明需求。
外延片生长技术
金属有机物化学气相沉积（MOCVD）
01
利用高温下的化学反应，在衬底上生长出单晶薄膜。
分子束外延（MBE）
02
在超高真空条件下，通过精确控制分子束或原子束的流量，在
加热的衬底上生长出高质量的晶体薄膜。
氢化物气相外延（HVPE）
03
使用氢化物作为源材料，通过化学反应在衬底上生长出氮化物
市场规模及增长趋势分析

浅谈LED制造工艺流程及细节随着20世纪90年代，人类对氮化物LED的发明、LED的效率有了非常快的发展。

随着相关技术的发展，在不久的未来LED会代替现有的照明灯泡。

近几年人们制造LED芯片过程中首先在衬底上制作氮化镓（GaN）基的外延片，外延片所需的材料源(碳化硅SiC)和各种高纯的气体如氢气H2或氩气Ar等惰性气体作为载体之后，按照工艺的要求就可以逐步把外延片做好。

接下来是对LED-PN 结的两个电极进行加工，并对LED毛片进行减薄，划片。

然后对毛片进行测试和分选，就可以得到所需的LED芯片。

由于制作LED芯片设备的造价都比较昂贵，同时也是生产的一个投资重点，具体的工艺做法，不作详细的说明。

下面简单介绍一下LED生产流程图，如下：LED生产流程图（流程工艺） （使用设备）测试芯片 芯片分选机￤ ￤排支架 （ 把芯片固定在支架座）芯片扩张机￤ ￤点 胶 点胶机 显微镜￤QC ￤固 晶 倒膜机 扩晶机 显微镜 固晶座￤QC ￤(*白光 ) 固晶烘烤 烘箱 150C／2H ￤ ￤ ￤配荧光粉 焊 线 (芯片焊两个电极) 自动焊线机 超声波焊线机 ￤ ￤ ￤点荧光粉 *二焊加固锒胶 点胶机 显微镜￤ ￤(QC白光) ￤烘烤150C／1H -- *锒胶烘烤 烘箱 电子称 抽真空机 点胶机 显微镜￤ ￤*支架沾胶 ( 支架沾胶)点胶机 烤箱 120C／20min￤ ￤(下面说明植入工艺) 植入支架 -- 灌胶机 ---- 自动灌胶机短 烤 -- 烘 箱离 模 -- 脱模机 ￤￤长 烤 烘箱 130C／6H￤ ￤－ 切 一切模具(冲床)￤ ￤测试点数 LED电脑测试机￤ QC ￤全切 冲压机及全切模￤ QC ￤分光分色 LED分选机￤ QC ￤封口包装 封口机入库一、工艺说明(植入支架)LED外型环氧树脂封装主要有以下几步：模条预热--吹尘--树脂预热--配胶--搅拌--抽真空--灌胶入支架。

所用物料：支架、LED芯片、锒胶绝缘胶(解冻,搅拌)、晶片(倒膜，扩晶)、金线、锒胶、荧光粉、胶带包装、模条(铝条，合金)、导热硅脂、焊接材料、树脂(AB胶或有机硅胶)、各种手动工具、各种测试材料（如万用表、示波器、电源等）。
