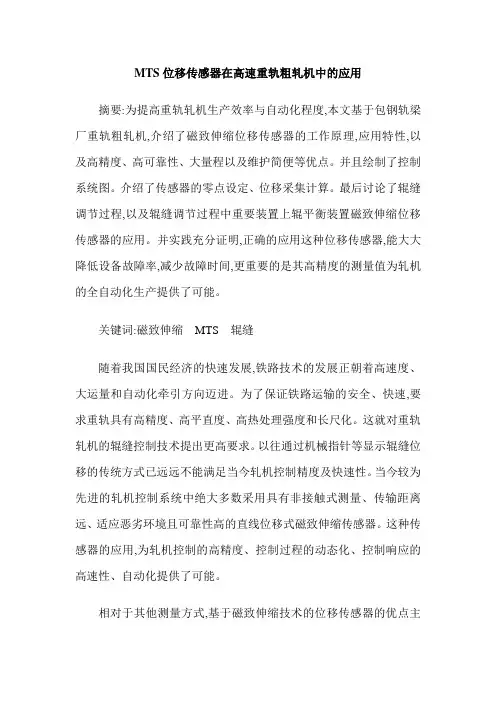

MTS位移传感器在高速重轨粗轧机中的应用摘要:为提高重轨轧机生产效率与自动化程度,本文基于包钢轨梁厂重轨粗轧机,介绍了磁致伸缩位移传感器的工作原理,应用特性,以及高精度、高可靠性、大量程以及维护简便等优点。
并且绘制了控制系统图。
介绍了传感器的零点设定、位移采集计算。
最后讨论了辊缝调节过程,以及辊缝调节过程中重要装置上辊平衡装置磁致伸缩位移传感器的应用。
并实践充分证明,正确的应用这种位移传感器,能大大降低设备故障率,减少故障时间,更重要的是其高精度的测量值为轧机的全自动化生产提供了可能。
关键词:磁致伸缩MTS 辊缝随着我国国民经济的快速发展,铁路技术的发展正朝着高速度、大运量和自动化牵引方向迈进。
为了保证铁路运输的安全、快速,要求重轨具有高精度、高平直度、高热处理强度和长尺化。
这就对重轨轧机的辊缝控制技术提出更高要求。
以往通过机械指针等显示辊缝位移的传统方式已远远不能满足当今轧机控制精度及快速性。
当今较为先进的轧机控制系统中绝大多数采用具有非接触式测量、传输距离远、适应恶劣环境且可靠性高的直线位移式磁致伸缩传感器。
这种传感器的应用,为轧机控制的高精度、控制过程的动态化、控制响应的高速性、自动化提供了可能。
相对于其他测量方式,基于磁致伸缩技术的位移传感器的优点主要有以下几点。

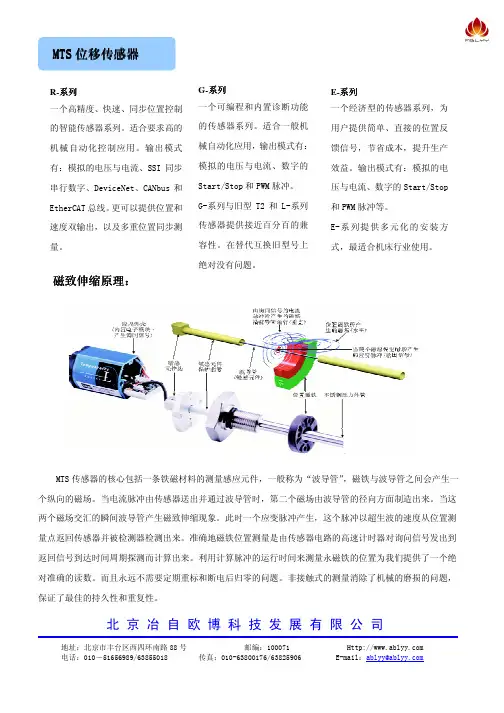

磁致伸缩位移传感器利用非接触之科技监察著活动磁铁的位移,由于磁铁和传感器并无直接之接触,因此传感器在恶劣的工业环境下,例如易受油渍、溶液、尘埃或其他的污染,并不构成问题。
此外,传感器更能承受高温、高压和高振荡的环境。
传感器输出信号为绝对数值,所以假使电源中断重接也不会对数据接收构成问题,更无须重新归回零位。
最后,由于传感元件都是非接触的,所以就算感测过程是不断重复的,也不会对传感器造成任何磨损。
因此磁致伸缩位移传感器非常适合这种工作在比较恶劣环境轧机设备。
1.2 磁致伸缩传感器特性磁致伸缩传感器输出为电流、电压、MODBUS、SSI、脉冲输出；工作电压为+15V～+24V；工作温度为-40℃～85℃；线性度±0.05%；响应频率0.2ms～5ms；分辨率±0.002%ES；量程范围80mm～12000mm；接口RS232、RS485、RS422。
美国MTS位移传感器常见故障直线的工作原理是跟滑动变阻器一样的，它作为分压器使用的，美国MTS位移传感器它是以相对的输出电压来呈现出所测量位置的实际上的位置。
对这个装置的工作有下面几点要求：1、如果电子尺已经使用很长时间了，而且密封已经老化，同时夹杂着很多杂质，而且水混合物和油会严重影响电刷的接触电阻的，这样会使显示的数字不停地跳动。
这个时候可以说直线位移传感器的电子尺已经损坏了，需要更换。
2、若电源的容量很小，就会出现很多情况的，所以，供电电源需要有充分的容量。
那么，容量不足，就会造成如下的情况：熔胶的运动会使合模电子尺的显示变换，有波动，或者合模的运动会使射胶电子尺的显示波动，造成测量结果误差很大。
如果电磁阀的驱动电源于直线位移传感器供电电源同时在一起的时候，更容易出现以上的情况，情况严重时用万用表的电压档甚至可以测量到电压的有关波动。
如果情况不是因为高频干扰、静电干扰或者是中性不够好的造成的，那么就有可能是电源的功率太小造成的。
3、调频干扰和静电干扰都有可能让直线位移传感器的电子尺的显示数字跳动的。
美国MTS位移传感器电子尺的信号线与设备的强电线路要分开线槽。
电子尺必须要强制性地使用接地支架，而且同时让电子尺的外壳跟地面良好地接触。
信号线需要使用屏蔽线，而且电箱的一段应该跟屏蔽线接地的。
如果有高频干扰的时候，通常使用万用表的电压测量就会显示正常，但是显示数字就是会跳动不停的；而出现静电干扰时，出现的情况也是跟高频干扰一样的。
要证明看是否是静电干扰时，可以先使用一段电源线把电子尺的封盖螺丝跟机器上的某一些的金属短接起来就可以了，只要一短接起来，静电干扰就会马上消除掉的。
但是如果要消除掉高频干扰就很难用上面的方法了，变频节电器和机器手都经常出现高频干扰的，所以可以试一下用停止高频节电器或者机械手的方法来验证是不是高频干扰的。
4、如果直线位移传感器的电子尺在工作的过程当中，在某一点的显示数据有规律地跳动，或者是没有显示数据的时候，出现这种情况就需要检查连接线绝缘是不是出现破损的现象，并且跟机器的外壳很有规律地接触而导致的对地短路。
