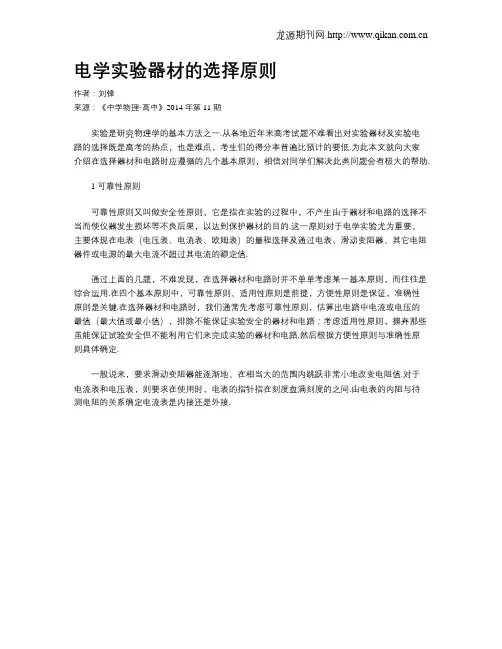

电学实验器材的选择原则
作者：刘锋
来源：《中学物理·高中》2014年第11期
实验是研究物理学的基本方法之一.从各地近年来高考试题不难看出对实验器材及实验电
路的选择既是高考的热点，也是难点，考生们的得分率普遍比预计的要低.为此本文就向大家
介绍在选择器材和电路时应遵循的几个基本原则，相信对同学们解决此类问题会有极大的帮助.
1 可靠性原则
可靠性原则又叫做安全性原则，它是指在实验的过程中，不产生由于器材和电路的选择不当而使仪器发生损坏等不良后果，以达到保护器材的目的.这一原则对于电学实验尤为重要，
主要体现在电表（电压表、电流表、欧姆表）的量程选择及通过电表、滑动变阻器、其它电阻器件或电源的最大电流不超过其电流的额定值.
通过上面的几题，不难发现，在选择器材和电路时并不单单考虑某一基本原则，而往往是综合运用.在四个基本原则中，可靠性原则、适用性原则是前提，方便性原则是保证，准确性
原则是关键.在选择器材和电路时，我们通常先考虑可靠性原则，估算出电路中电流或电压的
最值（最大值或最小值），排除不能保证实验安全的器材和电路；考虑适用性原则，摒弃那些虽能保证试验安全但不能利用它们来完成实验的器材和电路.然后根据方便性原则与准确性原
则具体确定.
一般说来，要求滑动变阻器能逐渐地、在相当大的范围内跳跃非常小地改变电阻值.对于
电流表和电压表，则要求在使用时，电表的指针指在刻度盘满刻度的之间.由电表的内阻与待
测电阻的关系确定电流表是内接还是外接.。
