色标传感器工作原理
色标传感器是一种能够识别物体颜色的装置，其工作原理可以简单描述如下。
色标传感器基于颜色感知技术，通过感测物体反射或透过的光的颜色来判断物体的颜色。
其工作原理主要包括光源发射、光电转换和信号处理三个关键步骤。
首先，色标传感器通过光源发射适当波长的光。
常用的光源包括白光LED、红外LED等。
发射的光经过透镜或反射镜的聚
焦作用，照射到待测物体上。
接下来，待测物体对照射光进行吸收和散射。
不同颜色的物体对光的吸收和散射特性不同，这导致了光的波长分布发生变化。
色标传感器通过光电转换技术将反射或透过的光转化为电信号。
最后，经过光电转换的电信号被传输到信号处理模块进行处理和分析。
信号处理模块根据不同颜色物体对应的反射或透射特性预先设定的参数进行判断和识别。
常见的信号处理算法包括比较算法、差异算法、模式匹配算法等。
通过以上步骤，色标传感器能够准确识别物体的颜色，并输出相应的信号。
根据不同应用需求，色标传感器可分为单色传感器和彩色传感器。
单色传感器适用于只需判断物体是否是某种颜色的场景，而彩色传感器可以实现更精细的颜色识别。
总的来说，色标传感器的工作原理是通过发射特定波长的光源
照射物体，通过光电转换将反射或透射的光转化为电信号，并经过信号处理模块进行处理和分析，最终输出对应的颜色识别结果。
色标传感器调整方法色标传感器是一种用于检测颜色的传感器，它在工业自动化领域中起着非常重要的作用。
正确调整色标传感器可以保证生产线的正常运行，提高生产效率和产品质量。
下面将介绍色标传感器的调整方法，希望能对大家有所帮助。
首先，进行基本的连接。
将色标传感器连接到相应的控制系统或PLC上，确保连接正确无误。
接下来，打开控制系统或PLC的相应软件，进入色标传感器的调整界面。
其次，进行零点校准。
在调整界面中，找到零点校准的选项，按照提示进行操作。
通常情况下，零点校准是将传感器放置在没有颜色的白色表面上，进行校准，确保传感器可以正确识别白色。
接着，进行灵敏度调整。
在调整界面中，找到灵敏度调整的选项，按照提示进行操作。
灵敏度调整是根据实际需要，调整传感器对颜色的识别灵敏度，以确保能够准确、稳定地检测到所需的颜色。
然后，进行颜色学习。
在调整界面中，找到颜色学习的选项，按照提示进行操作。
颜色学习是让传感器学习所需检测的颜色，通常情况下，将所需的颜色样本放置在传感器前方，进行学习，确保传感器可以准确地识别所需的颜色。
最后，进行实时监测。
在调整界面中，找到实时监测的选项，按照提示进行操作。
实时监测是将传感器放置在实际工作环境中，进行监测，确保传感器可以稳定、准确地工作。
通过以上的调整方法，可以有效地调整色标传感器，确保其可以准确、稳定地检测所需的颜色。
在实际操作中，还需要根据具体的情况进行调整，以达到最佳的效果。
总之，正确调整色标传感器对于工业自动化生产线的正常运行非常重要。
希望以上介绍的调整方法能够帮助大家更好地使用色标传感器，提高生产效率和产品质量。
祝大家工作顺利！。
百得利色标传感器说明书百得利色标传感器是一种先进的技术产品，广泛应用于各个行业中，具有极高的准确性和稳定性。
本说明书将为用户详细介绍该传感器的特点、使用方法以及注意事项，以帮助用户更好地了解和使用该产品。
首先，百得利色标传感器具有出色的准确性和稳定性。
它采用先进的传感技术和高精度的测量算法，能够准确地识别和测量出色标的颜色信息。
无论是亮色、暗色还是复杂的色彩搭配，该传感器都能够高效地完成工作，极大地提高了工作效率和质量。
此外，该传感器的稳定性也非常可靠，能够长时间稳定运行而不会出现误判或失灵的情况。
其次，百得利色标传感器的使用方法非常简单。
用户只需将其正确连接到设备或系统中，然后按照说明书上的指引进行操作即可。
该传感器配备了直观易懂的界面和操作按钮，用户可以轻松地设置和调整传感器的参数，并且可以即时获取颜色测量结果。
此外，该传感器还支持多种通信接口，可以与其他设备和系统进行联动，更好地满足用户的特定需求。
值得注意的是，虽然百得利色标传感器使用简单，但在使用过程中仍需注意一些事项。
首先，用户应该确保传感器与电源的连接稳固可靠，以免因连接不良导致传感器无法正常工作。
其次，在使用过程中，应注意保持传感器的清洁和干燥，避免灰尘、水分等外界因素对传感器的影响。
此外，如果发现传感器出现异常现象或故障，应及时联系售后服务进行检修或更换。
总之，百得利色标传感器是一款高性能、易使用的先进技术产品。
用户通过本说明书的详细介绍，可以更好地了解该产品的特点和使用方法，以及注意事项。
希望用户能够准确、稳定地运用百得利色标传感器，为自己的工作和生活带来更多的便利和效益。
宝盟差别检测、色标和颜色传感器的功能与技术颜色传感器传感器采用三级原理工作，即传感器发射红绿蓝三种颜色光源，然后测量物体反射回来的三种颜色的光线的比例。
物体的颜色利用自学习功能进行编程。
如果传感器在运行过程中再次识别出这种颜色，则触发对应输出。
可选容许量使其能够检测较大或较小的色差。
特性和优势操作简单用三个按钮对四种不同颜色进行编程。
颜色分级精细每种颜色可以选择五个容许量等级中的一种。
响应时间短响应时间仅为0.34 ms，从而获得很高的检测速度。
同步输入实现颜色的受控测量。
外部自学习输入通过串行数据传输实现所有自学习功能的完全遥控。
如有必要，可以提供带电气隔离的RS 232接口换能器。
安装和调节颜色传感器的使用像漫反射式传感器一样简单，但必须注意以下要点：对于光亮物体，将传感器向侧面倾斜约15°。
如要检测非常细微的色差，必须尽可能将感应距离限制在40mm以内。
漫反射式色标传感器漫反射式色标传感器能够检测出最细微的对比度差异。
当表面带有明暗区域（例如明亮原色上的暗色标）或者表面上的结构（例如焊缝）产生明暗区域时，对比度增加。
漫反射式色标传感器基于强度差别原理，并具有清楚界定的小光斑。
在理想工作距离下，传感器的性能最+优，因此不论距离变化多小，仍然能够检测到最细微的对比度差异。
特性和优势白光传感器狭窄的白色线光斑能够准确地检测色标激光传感器采用聚焦光束，甚至能够检测高度低至0.1 mm的边缘。
响应时间短最低50 μs的极短响应时间实现了色标的实时记录，从而提高了过程精度。
带模拟量输出信号的传感器另外还实现了额定值导入及其偏差检测功能。
安装和调节正常安装条件下，传感器应该与物体表面成5～20度角，特别是在扫描光亮材料时。
在扫描边缘、凹槽或刻痕时，传感器必须对准，从而在刻痕、凹槽或边缘进入光束内时，对直接反射光进行检测。
差别检测传感器差别检测传感器系列在传感领域开创了一片新天地。

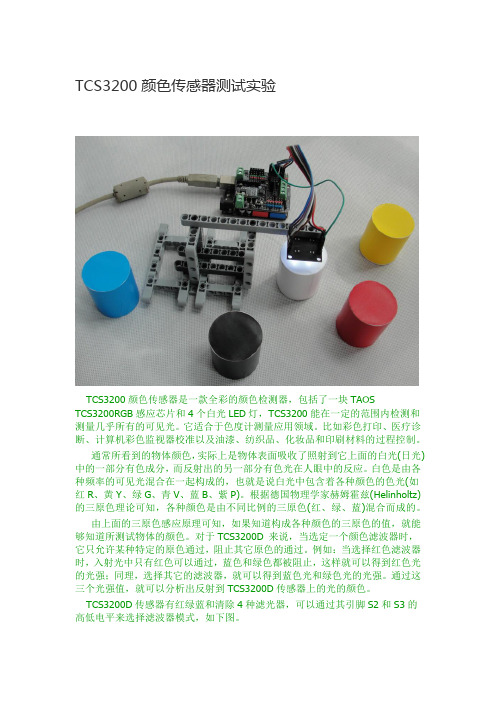

TCS3200颜色传感器测试实验TCS3200颜色传感器是一款全彩的颜色检测器，包括了一块TAOSTCS3200RGB感应芯片和4个白光LED灯，TCS3200能在一定的范围内检测和测量几乎所有的可见光。
它适合于色度计测量应用领域。
比如彩色打印、医疗诊断、计算机彩色监视器校准以及油漆、纺织品、化妆品和印刷材料的过程控制。
通常所看到的物体颜色，实际上是物体表面吸收了照射到它上面的白光(日光)中的一部分有色成分，而反射出的另一部分有色光在人眼中的反应。
白色是由各种频率的可见光混合在一起构成的，也就是说白光中包含着各种颜色的色光(如红R、黄Y、绿G、青V、蓝B、紫P)。
根据德国物理学家赫姆霍兹(Helinholtz)的三原色理论可知，各种颜色是由不同比例的三原色(红、绿、蓝)混合而成的。
由上面的三原色感应原理可知，如果知道构成各种颜色的三原色的值，就能够知道所测试物体的颜色。
对于TCS3200D 来说，当选定一个颜色滤波器时，它只允许某种特定的原色通过，阻止其它原色的通过。
例如：当选择红色滤波器时，入射光中只有红色可以通过，蓝色和绿色都被阻止，这样就可以得到红色光的光强；同理，选择其它的滤波器，就可以得到蓝色光和绿色光的光强。
通过这三个光强值，就可以分析出反射到TCS3200D传感器上的光的颜色。
TCS3200D传感器有红绿蓝和清除4种滤光器，可以通过其引脚S2和S3的高低电平来选择滤波器模式，如下图。
TCS3200D有可编程的彩色光到电信号频率的转换器，当被测物体反射光的红、绿、蓝三色光线分别透过相应滤波器到达TAOS TCS3200RGB感应芯片时，其内置的振荡器会输出方波，方波频率与所感应的光强成比例关系，光线越强，内置的振荡器方波频率越高。
TCS3200传感器有一个OUT引脚，它输出信号的频率与内置振荡器的频率也成比例关系，它们的比率因子可以靠其引脚S0和S1的高低电平来选择，如下图。
这个测试实验，我把TCS3200传感器OUT引脚输出信号频率与其内置振荡器频率比率因子设为2%，有了输出频率比例因子，但是如何通过OUT引脚输出信号频率来换算出被测物体由三原色光强组成的RGB颜色值呢？这还需进行白平衡校正来得到RGB比例因子才行！白平衡校正方法是：把一个白色物体放置在TCS3200颜色传感器之下，两者相距10mm左右，点亮传感器上的4个白光LED灯，用Arduino控制器的定时器设置一固定时间1s，然后选通三原色的滤波器，让被测物体反射光中红、绿、蓝三色光分别通过滤波器，计算1s时间内三色光对应的TCS3200传感器OUT输出信号脉冲数（单位时间的脉冲数包含了输出信号的频率信息），再通过正比算式得到白色物体RGB值255与三色光脉冲数的比例因子。
德国西克传感器公司简介欢迎来到全球传感器系统供应商基地SENSICK — 先进、强大的传感器技术的代名词。
SENSICK 自动化解决方案是优化和改进生产过程的理想选择。
今天,SICK 公司已在40多个国家建立了分支机构，拥有4000多名雇员，是世界上著名的传感器生产商之一。
现今，企业要发展，必须注重过程而不是功能；必须排除不灵活的工作过程，全面优化价值的生产过程。
因此，必须要有一个整体的，而不是单纯地解决某一问题的自动化解决方案。
作为全球自动化、安全技术、环境监测系统和自动识别系统等传感器领域的佼佼者，SICK 公司致力于发展工业过程的现代化和合理化。
优化全部生产过程作为一个有 60 多年传感器技术经验的公司，SICK 熟知工业生产各部分,可以为工业生产各个领域提供最优化的解决方案。
我们遍布全球的客户的成功经验都向我们传递了这样的一条信息：SICK 传感器的产品质量和产品的长期使用寿命是无可比拟的。
这是研发、生产、销售和服务的完全质量管理的结果。
质量永远是 SICK 公司的中心目标，每一个员工都把追求高质量作为他们的工作目标。
质量是关键SICK ——德国总部SICK —存在于很多行业 汽车行业食品处理、饮料和烟草工业 包装、印刷工业 物流和仓储系统 电子半导体工业 工业流程 环境测量 及其他很多行业产品范围工业用光电开关 接近开关及磁性气缸开关 超声波传感器 视觉传感器 旋转编码器 激光距离检测系统 光电安全保护装置 环境检测系统 自动化辨读系统 交通管理及监控系统2合作伙伴关系方便的服务遍布全球的销售服务网络和分支机构与代表处，可随时向您提供优质的服务。
我们向客户和贸易伙伴提供全面的培训服务、规划阶段的协助、技术改造时的信息服务以及全面广泛的文档资料。
所有这些都是为了保证客户的低成本和高效性。
通过沟通共同走向成功。
具有创新性的自动化解决方案都是与客户沟通的结果。
对SICK 来说，具批评眼光的分析和不断改进产品性能是保持稳定、具有合作性的客户关系的必要条件。
颜色识别传感器原理颜色识别传感器是一种能够识别物体颜色的传感器，它在工业自动化、智能家居等领域有着广泛的应用。
那么，颜色识别传感器的原理是什么呢？接下来，我们将详细介绍颜色识别传感器的原理及其工作过程。
颜色识别传感器的原理主要基于光学原理和电子技术。
它利用光源照射物体，然后通过光电传感器接收反射光信号，最终通过信号处理电路进行分析，从而实现对物体颜色的识别。
首先，光源发出的光线照射到物体表面，物体表面会吸收部分光线并反射出剩余的光线。
不同颜色的物体表面对光线的反射率不同，这就是颜色识别的基础。
光电传感器接收到反射光信号后，将其转化为电信号，并传送到信号处理电路进行分析。
其次，信号处理电路会对接收到的电信号进行放大、滤波、数字化等处理，以确保信号的稳定性和准确性。
然后，处理电路会将处理后的信号与预先存储的颜色标准进行比较，从而判断物体的颜色。
最终，通过输出装置将识别结果输出，实现对物体颜色的准确识别。
颜色识别传感器的工作过程可以简单概括为，光源照射物体，光电传感器接收反射光信号，信号处理电路进行处理分析，最终输出识别结果。
这种原理的颜色识别传感器具有识别速度快、准确性高的特点，广泛应用于自动化生产线上的物体分拣、包装、质检等环节。
除了基于光学原理和电子技术的颜色识别传感器，还有一些基于其他原理的颜色识别技术，如基于三基色原理的颜色识别技术、基于光谱分析的颜色识别技术等。
这些技术在不同的应用场景中都有着各自的优势和局限性，需要根据具体需求进行选择。
总之，颜色识别传感器的原理是基于光学原理和电子技术，通过光源照射物体，光电传感器接收反射光信号，信号处理电路进行处理分析，最终输出识别结果。
它在工业自动化、智能家居等领域有着广泛的应用前景，为提高生产效率、降低成本、改善生活质量等发挥着重要作用。
希望本文能够帮助大家更深入地了解颜色识别传感器的原理及其应用。
色标传感器Sick11182使用手册特性：Twin Eye-Technologie扩大景深和扫描距离公差50kHz的开关频率，5μs的抖动通过高动态范围对光亮材料实现可靠的对比度识别7段显示色彩模式安装反馈IO-Link和自动化功能不同的传感器参数实现灵活的传感器设置1:1替换现有KT系列–安装兼容性TwinEye-Technologie在用于光亮或颤动的材料时确保更高性能——机器停机更少，流程稳定性更高多功能传感器设置实现个性化传感器适配出色的对比度分辨率和高动态范围，在用于复杂材料时确保良好性能多种示教程序保障高灵活性内置色彩模式——错综复杂的色彩差异下实现稳定检测传感器中的任务存储——灵活的流程设计和格式转换借助IO-Link实现简便的格式转换以及诊断和可视化设灵敏度：* MARK模式下两点校准:1.在光纤头前方没有放置任何工件时, 按SET (设置)按钮(按键时间不超过2秒)。
2.将-个工件放置在光纤前方,按SET (设置)按钮(按键时间不超过2秒)。
两个步骤测出的数值以及RGB检测通道会显示在屏幕上并自动记忆储存。
*C或CI模式下的校准自学习:把光纤对准需要检测的颜色，按下一次SET就可以了，传感器会自动记录当前的颜色匹配值及光亮值，作为正常工作时的判断标准。
MATK是普通的色标检测模式，放大器会选择RGB 通道中的一个作为判断通道。
C模式时通用的颜色匹配检测模式，千分之-千表示颜色完全相同，一般认为千分之九百就是一种颜色。
CI是颜色+光亮值模式，用来精确检测物体的颜色以及物体的光亮值。
千分之一千表示完全相同。
C模式下物体在光纤前面晃动也可以正常检测，CI模式下，物体在光纤前面有任何晃动都会造成信号值急剧减小，从而传感器认为CI不匹配。
键盘锁功能:使用键盘锁功能能停止所有键功能输出选择:可以调整拔动开关，选择light-on 或dark-on 模式初始化设置:在显示模式86 1999下按关机键的同时，按SET键至少3秒,屏幕显示:Init。
