色标传感器R58详细设置方法

产品特点白色或蓝绿色LED光源可选，适合专业级用户 可检测16级灰度和低对比度色标 高速，最快响应时间50μs特长景深 +/-3mm，适合抖动场合 双极性输出NPN/PNP和模拟量输出电位器调节开关阈值输出, 方便现场操作型号焦距光源接线方式工作电压输出形式光斑方向R58CW1 5芯2m 电缆R58CW1Q 白光5针Euro 型接插件式R58CG1 5芯2m 电缆R58CG1Q10mm蓝绿光5针Euro 型接插件式10~30V 双极性NPN/PNP 模拟量0~10mA与侧面平行模式设定DIP 开关功能1ON=暗态操作（D.O ）OFF=亮态操作（L.O ）2ON=正常输出OFF=50ms 非重复单稳态触发输出3ON=正常输出OFF=50ms 关延时2&3ON=正常输出OFF=100ms可重复单稳态触发输出4ON=显示10段亮度标志OFF=不显示10段亮度标志R58聚焦式-R58的调节方式标准色标传感器亮态 暗态供电电压和电流 10~30V dc （10%最大纹波），空载电流小于70mA保护电路输入反极性保护和瞬时过电压保护；输出具有上电误脉冲保护和持续过载及短路保护输出形式双极性晶体管输出：一路为PNP 输出，一路NPN 输出模拟量输出为电流型，可根据接受的光强度输出相应的电流额定输出开关量输出：输出每路最大电流为150mA ，截止状态漏电流30V 时小于10μA导通状态电压降：NPN 输出方式150mA 时小于2V ；PNP 输出方式150mA 时小于1.5V 模拟量输出：最大负荷电压降：输入电压减7V检测光斑矩形光斑，在离镜头10mm 处尺寸为1.2mm ×3.8mm 调整方式使用外部调节旋钮可进行15圈灵敏度调节四位DIP 开关设定不同功能工作环境温度：-10℃~+55℃，最大相对湿度：90%，50℃防护等级 NEMA6，IP67抗震动和冲击性符合IEC68-2-6和IEC68-2-27标准应用说明当检测强反光物质上的色标时，应将传感器倾斜5～15度固定，尽量避免将传感器垂直于强反光物质表面安装；为了可靠检测，尽可能减小被测物的抖动。

色彩标志传感器R55F:高灵敏度光纤式色标传感器外形紧凑的晶体管输出传感器可以以10,000 Hz 的反应频率检测16 个等级的灰度差别。

可以选配玻璃或塑料光纤。

见第4 - 5页，R55E:微处理器控制的精密色标传感器简易精确的编程方式，可以实现最高的灵敏度，具有按键编程和最为方便的调节方式。

见第6页，邦纳具有丰富的色标检测传感器，适于各种灰度等级的检测，包括OEM 配套客户应用量较大的经济型产品，及可解决高难度色标及低对比度检测应用的高端产品。

2Banner 为色彩标志控制系统提供多种检测方案R55:高性能色标传感器可靠的、性能优异的晶体管输出传感器，带有DIP 开关可以实现三种输出时间逻辑。

见第7页，MINI-BEAM Expert TM :智能型光电开关采用世界上最流行的外壳形状，使用按键示教识别亮态和暗态光强度。

见第8页，D11 & D11 Expert TM :塑料光纤式传感器轨道安装的塑料光纤式传感器。

系列中包含红色、绿色、白色和蓝色光源可供选择。

见第8页，SL & SLE 系列:对射式一体化光电开关坚固的一体化对射式光电开关，无需对准，是检测透明膜上色标的理想产品。

见第9页，SLC1 系列:标签检测器高精度的高速标签检测器，自适应数字逻辑系统( ADL )保证检测器自动准确地区分标签和底膜，无需调整。

见第9页，玻璃和塑料光纤:将检测光导入不易靠近的检测位置或恶劣的检测环境，具有多种不同的检测头形状可供选择，可以根据特殊的要求设计和制作特殊的光纤。

见第18 - 23页，3每秒动作10,000 次由于有着的50µs 的反应速度，使R 系列色标传感器能够满足您最快的检测需要。

同时您也可以使用更小的色标。

在很多场合下，您甚至可以在包装材料上不印任何色标，而使孔点作为标志。

另外，内部的延时和单稳态输出时间逻辑(仅R55 系列) 可以直接输出至慢速的执行机构，如PLC 等。

【部品品证部门教育资料】标题：色差计（CR300）使用方法一、 原理：二、 操作步骤：1、 打开电源开关2、 按（校准）键，然后按（色空选择）键，使之处于Y ，X ，Y 系统，把测头对着白色校准板中央后，按下（测量）键，等发光三次后，确认显示数据是否与盒子中的数据一致，（一般指D65光源对应的数据）。

3、 按（目标色设定）键，然后按（色空选择）键，使之处于L ，a, b 系统，把测头对准颜色样本，然后按下（测量）键，发光三次后，按（绝对值色差）键，液晶显示：4、 将测头对准被测物品，按（测量）键进行测量，完毕后关闭电源。

注意事项：1、在校准及测量时应发光三次，若发光一次则需进行调整。

2、 在操作过程中请严格按以上步骤进行，若出现异常请及时报告。

操作摘要 一、 准备工作1、 把测量头的电缆插头插入数据处理器的插头，要确信插头定位正确，待顺利配合后拧紧插头上的两个螺钉。

2、把6枚AA尺寸的电池装入数据处理器底部的电池盒内，要确信电池的安装位置正确。

3、把一卷热敏纸装入数据处理器的纸盒内，步骤如下：a、把数据处理器的电源电门扳到ON位。

b、取下纸盒盖子，把热敏纸的引头插入到纸盒前面底部的槽内。

c、按下并按住“PAPER FEED”按键，直到热敏纸穿过打印机。

d、盖好纸盒盖子。

二、操作INDEX SET（标志设定：显示功能选择项）：用Y/N来改变设定。

1、按INDEX SET（标志设定键）“print”Y（每次测量后自动打印）/N（无自动打印）“Color Space”Y（只在使用中的色空间才打印出来）/N（在所有色空间都打印出来）。

2、按（上卷键）“Data Protect:”N（在测量数为300以后，再要有的测量数将取代最老的测量数）/Y（在测量数为300以后不再储存新的测量数）。

“Multi Measure:”N（当按下MEASURE键或测量按钮时，取得一个测量结果）/Y（当按下MEASURE键或测量按钮时，可取得3个测量结果并取其平均：平均数用作测量数据）3、按（上卷键）“Multi Cal:”N（测量只以由用户选定的校准通道为根据）/Y（测量将以储存了校准数据的所有样准通道为依据）。

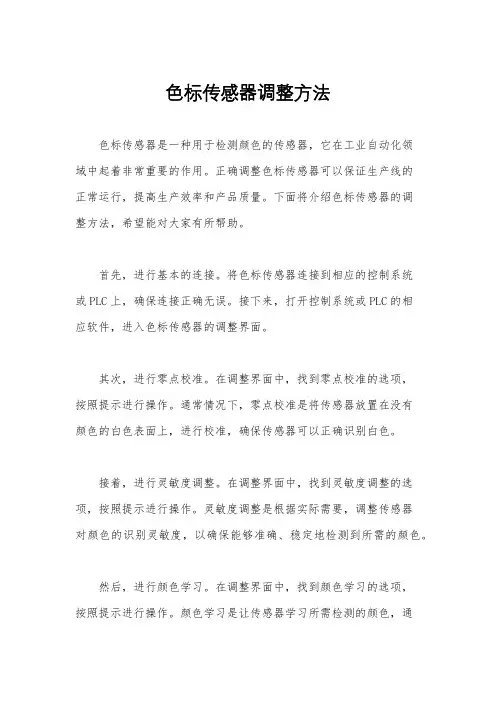

色标传感器调整方法色标传感器是一种用于检测颜色的传感器，它在工业自动化领域中起着非常重要的作用。

正确调整色标传感器可以保证生产线的正常运行，提高生产效率和产品质量。

下面将介绍色标传感器的调整方法，希望能对大家有所帮助。

首先，进行基本的连接。

将色标传感器连接到相应的控制系统或PLC上，确保连接正确无误。

接下来，打开控制系统或PLC的相应软件，进入色标传感器的调整界面。

其次，进行零点校准。

在调整界面中，找到零点校准的选项，按照提示进行操作。

通常情况下，零点校准是将传感器放置在没有颜色的白色表面上，进行校准，确保传感器可以正确识别白色。

接着，进行灵敏度调整。

在调整界面中，找到灵敏度调整的选项，按照提示进行操作。

灵敏度调整是根据实际需要，调整传感器对颜色的识别灵敏度，以确保能够准确、稳定地检测到所需的颜色。

然后，进行颜色学习。

在调整界面中，找到颜色学习的选项，按照提示进行操作。

颜色学习是让传感器学习所需检测的颜色，通常情况下，将所需的颜色样本放置在传感器前方，进行学习，确保传感器可以准确地识别所需的颜色。

最后，进行实时监测。

在调整界面中，找到实时监测的选项，按照提示进行操作。

实时监测是将传感器放置在实际工作环境中，进行监测，确保传感器可以稳定、准确地工作。

通过以上的调整方法，可以有效地调整色标传感器，确保其可以准确、稳定地检测所需的颜色。

在实际操作中，还需要根据具体的情况进行调整，以达到最佳的效果。

总之，正确调整色标传感器对于工业自动化生产线的正常运行非常重要。

希望以上介绍的调整方法能够帮助大家更好地使用色标传感器，提高生产效率和产品质量。

祝大家工作顺利！。

色标传感器使用说明书产品部件说明:输出电路:NPN 型号PNP 型号安装方法:* 安装在DIN 轨道上1、将主机底部的卡槽与轨道对齐。

按箭头 1 的方向推动主机的同时使其往箭头 2 的方向倾斜。

2、拆卸传感器的方法是，在朝箭头 1 的方向推动主机的同时，朝箭头 3 的方向提升主机。

* 安装到墙壁上(仅适用于主模块)将模块放到选配的安装架上，将其安装到一起，并使用两个 M3 螺钉固定住，连接光纤模块1, 按箭头 1 所示的方向开启防尘盖。

2, 按箭头 2 所示的方向往下移光纤锁杆。

3, 将光纤模块记号上标记的长度插入光纤孔。

4, 按箭头 4 所示的方向往下移光纤锁杆。

5, 如果使用较薄的光纤模块，则需要使用随其提供的转接器。

6, 如果没有连接正确的转接器，则薄型光纤模块将不能正确地检测目标物。

（转接器随光纤模块提供。

)7, 若将同轴反光型光纤模块连接到放大器上，应将单芯光纤连接到发射器侧而将多芯光纤连接到接收器侧。

设置灵敏度* MARK 模式下两点校准:1,在光纤头前方没有放置任何工件时,按 SET(设置)按钮(按键时间不超过 2 秒).2,将一个工件放置在光纤前方,按 SET(设置)按钮(按键时间不超过 2 秒).两个步骤测出的数值以及 RGB 检测通道会显示在屏幕上并自动记忆储存.* C 或 CI 模式下的校准自学习：把光纤对准需要检测的颜色，按下一次 SET 就可以了，传感器会自动记录当前的颜色匹配值及光亮值，作为正常工作时的判断标准.MATK 是普通的色标检测模式，放大器会选择 RGB 通道中的一个作为判断通道。

C 模式时通用的颜色匹配检测模式，千分之一千表示颜色完全相同，一般认为千分之 900 就是一种颜色。

CI 是颜色+光亮值模式，用来精确检测物体的颜色以及物体的光亮值。

千分之 1000 表示完全相同。

C 模式下物体在光纤前面晃动也可以正常检测，CI 模式下，物体在光纤前面有任何晃动都会造成信号值急剧减小，从而传感器认为 CI 不匹配。

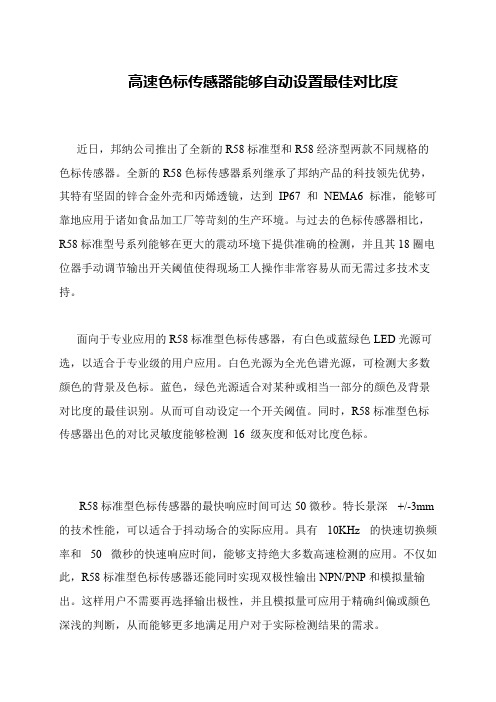

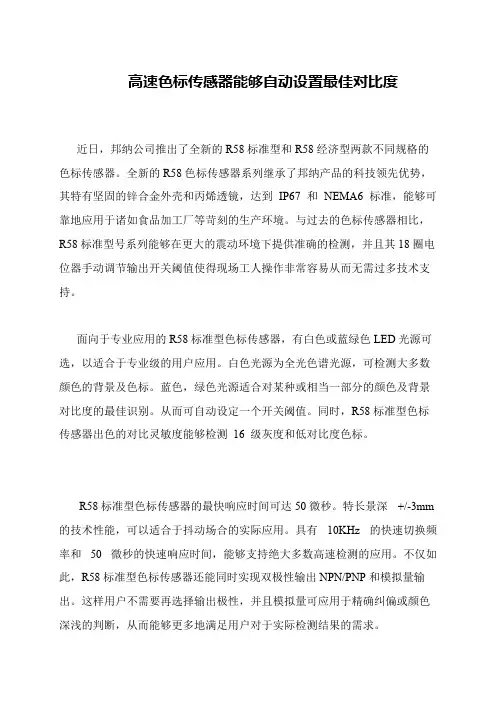

高速色标传感器能够自动设置最佳对比度
 近日，邦纳公司推出了全新的R58标准型和R58经济型两款不同规格的色标传感器。

全新的R58色标传感器系列继承了邦纳产品的科技领先优势，其特有坚固的锌合金外壳和丙烯透镜，达到IP67 和NEMA6 标准，能够可靠地应用于诸如食品加工厂等苛刻的生产环境。

与过去的色标传感器相比，R58标准型号系列能够在更大的震动环境下提供准确的检测，并且其18圈电位器手动调节输出开关阈值使得现场工人操作非常容易从而无需过多技术支持。

 面向于专业应用的R58标准型色标传感器，有白色或蓝绿色LED光源可选，以适合于专业级的用户应用。

白色光源为全光色谱光源，可检测大多数颜色的背景及色标。

蓝色，绿色光源适合对某种或相当一部分的颜色及背景对比度的最佳识别。

从而可自动设定一个开关阈值。

同时，R58标准型色标传感器出色的对比灵敏度能够检测16 级灰度和低对比度色标。

R58标准型色标传感器的最快响应时间可达50微秒。

特长景深+/-3mm 的技术性能，可以适合于抖动场合的实际应用。

具有10KHz 的快速切换频率和50 微秒的快速响应时间，能够支持绝大多数高速检测的应用。

不仅如此，R58标准型色标传感器还能同时实现双极性输出NPN/PNP和模拟量输出。

这样用户不需要再选择输出极性，并且模拟量可应用于精确纠偏或颜色深浅的判断，从而能够更多地满足用户对于实际检测结果的需求。

传感器的设定方法R58色标传感器共三种设定方法：A．灵敏度静态设定方式：1．按住STATIC 2S以上，LO和DO绿色指示灯交替闪烁，黄色输出指示灯亮，此时进入设定状态2．让传感器感知被测物（色标），单击STATIC，稍候，黄灯灭3．让传感器感知背景，再次单击STATIC，10段接收光强指示灯的某一段闪烁，然后固定在某一处，同时LO和DO两个绿色指示灯一个灭，另一个变为常亮，此时传感器已进入了运行状态。

备注：如先感应背景后感应色标，则开关输出会变成反向，既动作长闭和长开点的进行互换了。

B．灵敏度动态设定方式：1．按住DYNAMIC，LO和DO绿色指示灯交替闪烁，黄色输出指示灯灭，此时进入设定状态2．让传感器交替感知被测物和背景4-5次，松开按键，10段接收光强指示灯的某一段闪烁，然后固定在某一处，同时LO和DO两个绿色指示灯一个灭，另一个变为常亮，传感器进入了运行状态。

C手动调节设定方式1．对应引起误动作的色标，按-（STATIC）或+（DYNAMIC）键，调节到传感不进行动作的值，光强指示灯会变化。

2．让传感器感知被测物（需要检测的色标位置），按-（STATIC）或+（DYNAMIC）键，调节到传感进行动作的值，光强指示灯会变化。

这时可屏蔽掉误动作的色标点。

注：对于色标区别难度不是很大的地方，需要采用手动调节的设定方式：先采用静态设定的方式，设定好后传感器已选择了最佳光源，在采用手动调节设定方式，屏蔽掉误动作的地方。

设定输出模式1．同时按住STATIC和DYNAMIC 2S以上，接收光强指示灯灭，传感器进入设定状态2．单击STATIC或DYNAMIC，可在LO和DO以及输出脉宽延时之间进行选择3．同时按住STATIC和DYNAMIC 2S以上，接收光强指示灯亮，传感器进入运行状态。

按键锁定/解锁：1给远程示教线（灰）连续提供四个低电位脉冲，按键被锁定2再连续提供四个低电位脉冲，按键解锁。

手动调整光源：1，同时按“动态+、静态-”按钮2s，进入设定状态。

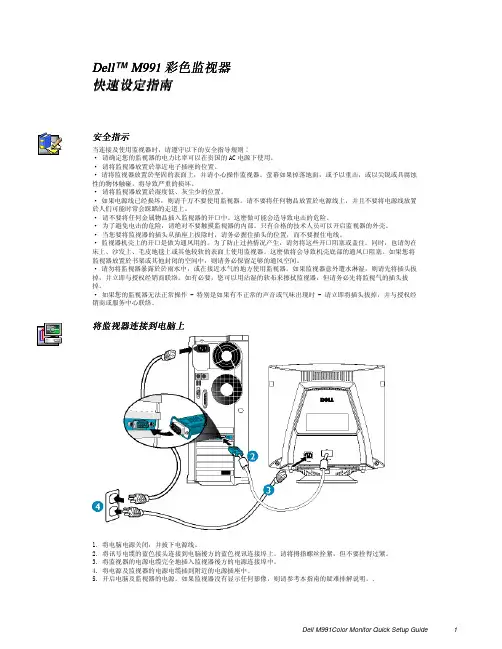

Dell ™ M991彩色监视器快速设定指南安全指示当连接及使用监视器时，请遵守以下的安全指导规则∶· 请确定您的监视器的电力比率可以在贵国的AC 电源下使用。

· 请将监视器放置於靠近电子插座的位置。

· 请将监视器放置於坚固的表面上，并请小心操作监视器。

萤幕如果掉落地面，或予以重击，或以尖锐或具腐蚀性的物体触碰，将导致严重的损坏。

· 请将监视器放置於湿度低、灰尘少的位置。

· 如果电源线已经损坏，则请千万不要使用监视器。

请不要将任何物品放置於电源线上，并且不要将电源线放置於人们可能时常会踩踏的走道上。

· 请不要将任何金属物品插入监视器的开口中。

这麽做可能会造导致电击的危险。

· 为了避免电击的危险，请绝对不要触摸监视器的内部。

只有合格的技术人员可以开启监视器的外壳。

· 当您要将监视器的插头从插座上拔除时，请务必握住插头的位置，而不要握住电线。

· 监视器机壳上的开口是做为通风用的。

为了防止过热情况产生，请勿将这些开口阻塞或盖住。

同时，也请勿在床上、沙发上、毛皮地毯上或其他较软的表面上使用监视器。

这麽做将会导致机壳底部的通风口阻塞。

如果您将监视器放置於书架或其他封闭的空间中，则请务必保留足够的通风空间。

· 请勿将监视器暴露於於雨水中，或在接近水气的地方使用监视器。

如果监视器意外遭水淋湿，则请先将插头拔掉，并立即与授权经销商联络。

如有必要，您可以用沾湿的软布来擦拭监视器，但请务必先将监视气的插头拔掉。

· 如果您的监视器无法正常操作 - 特别是如果有不正常的声音或气味出现时 - 请立即将插头拔掉，并与授权经销商或服务中心联络。

将监视器连接到电脑上1. 将电脑电源关闭，并拔下电源线。

2. 将讯号电缆的蓝色接头连接到电脑後方的蓝色视讯连接埠上。

请将拇指螺丝拴紧，但不要拴得过紧。

3. 将监视器的电源电缆完全地插入监视器後方的电源连接埠中。

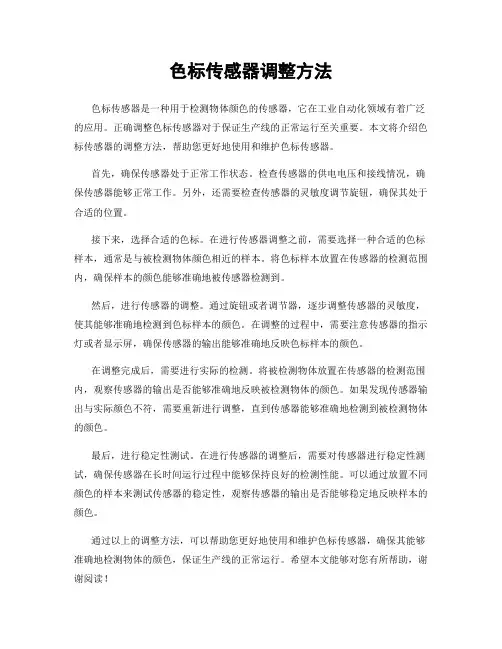

色标传感器调整方法色标传感器是一种用于检测物体颜色的传感器，它在工业自动化领域有着广泛的应用。

正确调整色标传感器对于保证生产线的正常运行至关重要。

本文将介绍色标传感器的调整方法，帮助您更好地使用和维护色标传感器。

首先，确保传感器处于正常工作状态。

检查传感器的供电电压和接线情况，确保传感器能够正常工作。

另外，还需要检查传感器的灵敏度调节旋钮，确保其处于合适的位置。

接下来，选择合适的色标。

在进行传感器调整之前，需要选择一种合适的色标样本，通常是与被检测物体颜色相近的样本。

将色标样本放置在传感器的检测范围内，确保样本的颜色能够准确地被传感器检测到。

然后，进行传感器的调整。

通过旋钮或者调节器，逐步调整传感器的灵敏度，使其能够准确地检测到色标样本的颜色。

在调整的过程中，需要注意传感器的指示灯或者显示屏，确保传感器的输出能够准确地反映色标样本的颜色。

在调整完成后，需要进行实际的检测。

将被检测物体放置在传感器的检测范围内，观察传感器的输出是否能够准确地反映被检测物体的颜色。

如果发现传感器输出与实际颜色不符，需要重新进行调整，直到传感器能够准确地检测到被检测物体的颜色。

最后，进行稳定性测试。

在进行传感器的调整后，需要对传感器进行稳定性测试，确保传感器在长时间运行过程中能够保持良好的检测性能。

可以通过放置不同颜色的样本来测试传感器的稳定性，观察传感器的输出是否能够稳定地反映样本的颜色。

通过以上的调整方法，可以帮助您更好地使用和维护色标传感器，确保其能够准确地检测物体的颜色，保证生产线的正常运行。

希望本文能够对您有所帮助，谢谢阅读！。

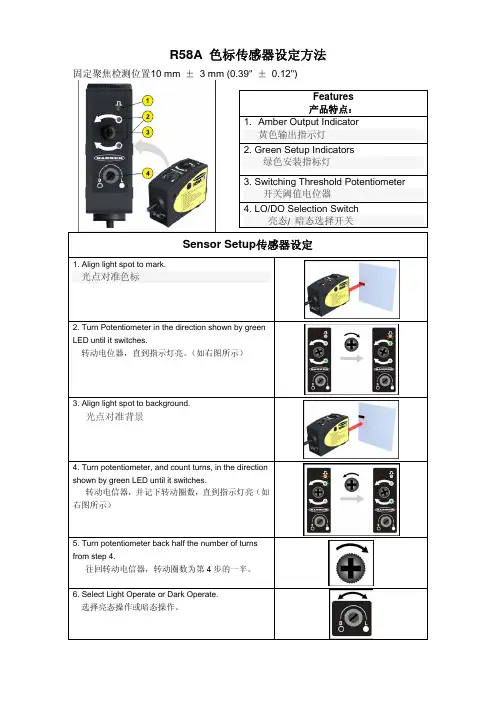

R58A 色标传感器设定方法
固定聚焦检测位置10 mm ± 3 mm (0.39" ± 0.12")
Sensor Setup
传感器设定
1. Align light spot to mark.
光点对准色标
2. Turn Potentiometer in the direction shown by green LED until it switches. 转动电位器，直到指示灯亮。

（如右图所示）
3. Align light spot to background.
光点对准背景
4. Turn potentiometer, and count turns, in the direction shown by green LED until it switches.
转动电信器，并记下转动圈数，直到指示灯亮（如右图所示）
5. Turn potentiometer back half the number of turns from step 4.
往回转动电信器，转动圈数为第4步的一半。

6. Select Light Operate or Dark Operate.
选择亮态操作或暗态操作。

Features
产品特点：
1. Amber Output Indicator
黄色输出指示灯
2. Green Setup Indicators
绿色安装指标灯
3. Switching Threshold Potentiometer
开关阈值电位器
4. LO/DO Selection Switch
亮态/ 暗态选择开关。
