人教版物理高二选修3-1 2.3欧姆定律同步检测卷C卷

人教版物理高二选修3-1 2.3欧姆定律同步检测卷姓名:________ 班级:________ 成绩:________一、选择题 (共20题；共44分)1. （3分） (2019高二上·阜阳月考) 国家电网公司推进智能电网推广项目建设，拟新建智能变电站1400座变电站起变换电压作用的设备是变压器，如图所示，理想变压器原线圈输入电压，电压表、电流表都为理想电表则下列判断正确的是A . 输入电压有效值为200V，电流频率为50HzB . S打到a处，当变阻器的滑片向下滑动时，两电压表示数都增大C . S打到a处，当变阻器的滑片向下滑动时，两电流表的示数都减小D . 若变阻器的滑片不动，S打到b处，电压表和电流表的示数都减小2. （2分） (2019高二上·榆树期中) 导体的电阻是2Ω，在24s内通过导体横截面的电量是480C，这时加在导体两端的电压是（）A . 960VB . 40VC . 16VD . 60V3. （2分） (2018高二上·浙江期中) 丹麦物理学家奥斯特在1820年通过实验发现电流磁效应，下列说法正确的是（）A . 奥斯特在实验中观察到电流磁效应，揭示了电磁感应定律B . 将直导线沿东西方向水平放置，把小磁针放在导线的正下方，给导线通以足够大电流，小磁针一定会转动C . 将直导线沿南北方向水平放置，把小磁针放在导线的正下方，给导线通以足够大电流，小磁针一定会转动D . 将直导线沿南北方向水平放置，把铜针(用铜制成的指针)放在导线的正下方，给导线通以足够大电流，铜针一定会转动4. （2分） (2019高二上·张家口月考) 某导体的电阻为5Ω，测得8秒内通过某一横截面的电荷量为0.16C，则导体两端的电压是（）A . 0.1VB . 0.5VC . 0.625VD . 1.0V5. （2分） (2018高二上·武山期末) 如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，R1的阻值和电内阻r相等．当滑动变阻器R4的滑片向b端移动时，（）A . 电压表读数增大B . 电流表读数减小C . 电的输出功率逐渐增大D . 质点P将向上运动6. （2分） (2017高二上·宾阳期末) 如图所示，直线A为某电源的U﹣I图线，曲线B为某小灯泡的U﹣I 图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（）A . 4 W，8 WB . 2 W，4 WC . 4 W，6 WD . 2 W，3 W7. （2分）如图所示的电路中，电源的内阻r≠0，R1和R2是两个定值电阻．当滑动变阻器R的滑片向a移动时，电路中的电流I1、I2的变化情况是（）A . I1不变，I2变小B . I1变小，I2变大C . I1不变，I2变大D . I1变大，I2变小8. （2分） (2018高二上·昌平期末) 电动势为E、内阻为r的电源与小灯泡L1、L2及滑动变阻器R0和定值电阻R1连接成如图所示的电路。

2.3电阻定律闭合电路欧姆定律一、选择题（本大题共12小题，每小题5分，共60分。

在每小题给出的四个选项中・「8题只有一项符合题目要 求；972题有多项符合题目要求。

全部选对的得5分，选对但不全的得3分，有选错的得0分。

）1.有一段长1 m 的电阻丝，电阻是10 Q,现把它均匀拉伸到长为5 m,则电阻变为：（ ）來源:]A. 10QB. 50 QC. 150 QD. 250 Q 【答案】D2. 某用电器与供电电源距离乙线路上的电流为/,若要求线路上的电压损失不超过已知输电导线的电阻率为P ，那么，该输电导线的横截面积的最小值是:【答案】B 3. 一段粗细均匀的电阻丝，横截面的直径为〃，电阻是R 。

把它拉制成直径为d/10的均匀细丝后，它的电阻变 成： （ ）A. 100/?B. 10000/?C. R/100D. /?/10000 【答案】B4. 如图所示是某电源的路端电压与电流的关系图像，下面结论正确的是:♦ C//VA. 电源的电动势为1.0 VB. 电源的内阻为2 QC. 电源的短路电流为0.5 AD. 电源的内阻为12 Q【答案】B5. 在如图所示的电路中，电池的电动势为E,内电阻为厂，R 、、&为两个阻值固定的电阻，当可变电阻R 的滑片 向下移动时，理想电流表的示数/和理想电压表的示数U 将[: （ ）A. /变小，U 变大B. /变大，U 变小C. /变小，U 变小D. /变大，U 变大【答案】B6. 如图屮电阻用、/?2、尺3的阻值均与电池的内阻相等，则开关K 接通后流过尺2的电流与接通前流过尺2的电流 A.r --- 匕pLI D. 2ULlp.0.8£4.2CP6 5 5 5 5 5 0.1 0.2 0.3 04 0.5//A的比是：（）A. 5 ： 3B. 3 ： 5C. 6 ： 5D. 5 ： 6【答案】B7.如图所示，电源的内阻不可忽略.已知定值电阻/?i=10Q, R2=8Q.当开关S接位置1吋，电流表的示数为0.20A.那么当开关S接位置2时，电流表的示数可能是下列的哪些值：（）A. 0.28 AB. 0.25 AC. 0.22 AD. 0.19 A【答案】C&如图电路屮，电源电动势为E、内阻为厂，弘为定值电阻，电容器的电容为C.闭合开关S,增大可变电阻R的阻值，电压表示数的变化量为△ S电流表示数的变化量为△/,贝9：（）A. 电压表示数U和电流表示数/的比值不变B. 变化过程中△ U和厶/的比值保持不变C. 电阻&两端电压减小，减小量为△ uD. 电容器的带电量减小，减小量为CA U【答案】B9. 已知磁敏电阻在没有磁场时电阻很小，有磁场吋电阻变大，并且磁场越强阻值越大.为探测磁场的有无，利用磁敏电阻作为传感器设计了如图所示电路，电源的电动势E和内阻厂不变，在没有磁场时调节变阻器R使电灯L正常发光，若探测装置从无磁场区进入强磁场区.贝IJ：（）T ---------------- @ ----------------------- ——磁敏电阻A.电灯L变亮B.电灯L变暗C.电流表的示数减小D.电流表的示数增大【答案】AC10. 如图，当K闭合后，一带电微粒（重力不可忽略）在平行板电容器间处于静止状态，下列说法正确的是:（）A. 保持K闭合，使P滑动片向左滑动，微粒仍静止B. 保持K闭合，使P滑动片向右滑动，微粒向下移动C. 打开K后，使两极板靠近，则微粒将向上运动D. 打开K后，使两极板靠近，则微粒仍保持静止【答案】AD11. 如图所示，直线I、II分别是电源I与电源2的路端电压随输出电流变化的特性图线，曲线III是一个小灯泡的伏安特性曲线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是：（）A. 电源1和电源2的内阻之比是11:7B. 电源1与电源2的电动势之比是1： 1C. 在这两种连接状态下，小灯泡消耗的功率之比是1:2D. 在这两种连接状态下，小灯泡的电阻之比是1:2【答案】ABC12. 如图电路，电源的电动势E恒定，内阻r=lQ,定值电阻R3=5 Q ,电表均为理想的.当开关S断开与闭合时，ab段电路消耗的电功率相同•则下列说法正确的是：（）A. 电阻&、R2可能分别为3Q、6QB. 电阻&、R2可能分别为4Q、5QC. 开关S断开时电压表的示数可能小于S闭合时的示数D. 开关S从断开到闭合，电压表的示数变化量大小与电流表的示数变化量大小Z比一定等于6Q【答案】BD二、非选择题（本大题共4小题，第13、14题每题10分；第15、16题每题15分；共50分）13. （10分）如图所示，Ri = 5Q, R2 = 9Q O当开关S断开时，电流表的示数为H = 0. 2A,当开关S闭合时，电流表的示数为l2=0.3Ao （电流表内阻不计）求：电源的电动势和内阻。

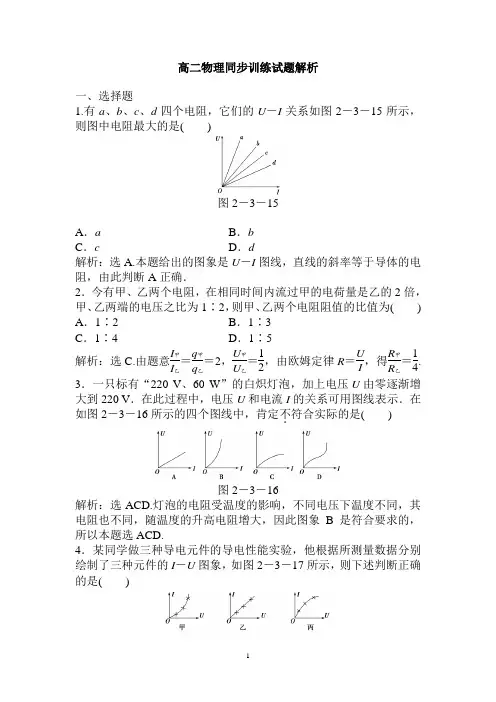

高二物理同步训练试题解析一、选择题1.有a 、b 、c 、d 四个电阻，它们的U －I 关系如图2－3－15所示，则图中电阻最大的是( )图2－3－15A ．aB ．bC ．cD ．d解析：选A.本题给出的图象是U －I 图线，直线的斜率等于导体的电阻，由此判断A 正确．2．今有甲、乙两个电阻，在相同时间内流过甲的电荷量是乙的2倍，甲、乙两端的电压之比为1∶2，则甲、乙两个电阻阻值的比值为( )A ．1∶2B ．1∶3C ．1∶4D ．1∶5解析：选C.由题意I 甲I 乙＝q 甲q 乙＝2，U 甲U 乙＝12，由欧姆定律R ＝U I ，得R 甲R 乙＝14. 3．一只标有“220 V 、60 W ”的白炽灯泡，加上电压U 由零逐渐增大到220 V ．在此过程中，电压U 和电流I 的关系可用图线表示．在如图2－3－16所示的四个图线中，肯定不．符合实际的是( )图2－3－16解析：选ACD.灯泡的电阻受温度的影响，不同电压下温度不同，其电阻也不同，随温度的升高电阻增大，因此图象B 是符合要求的，所以本题选ACD.4．某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I －U 图象，如图2－3－17所示，则下述判断正确的是( )图2－3－17A ．只有乙图正确B ．甲、丙图象是曲线，肯定误差太大C ．甲、丙为非线性元件，乙为线性元件D ．甲、乙、丙三个图象都可能是正确的，并不一定有较大误差 解析：选CD.由于三种导电元件可能是线性的，也可能是非线性的，故其I －U 图象可能是直线，也可能是曲线，故C 、D 正确．5．如图2－3－18所示，图线1表示的导体的电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是( )图2－3－18A ．R 1∶R 2＝1∶3B ．R 1∶R 2＝3∶1C ．将R 1与R 2串联后接于电源上，则电流比I 1∶I 2＝1∶3D ．将R 1与R 2并联后接于电源上，则电流比I 1∶I 2＝3∶1解析：选AD.I －U 图象的斜率表示电阻的倒数，由图象可得R 1∶R 2＝1∶3，故A 项对，B 项错．R 1与R 2串联后电流相等，故C 项错．R 1与R 2并联后电压相同，由公式U ＝IR 知，电流与电阻成反比，故D 项对．6．如图2－3－19所示是某导体的伏安特性曲线，由图可知下列结论正确的是( )图2－3－19A ．导体的电阻是0.02 ΩB ．导体的电阻是5 ΩC ．当导体两端的电压为10 V 时，导体中的电流为0.2 AD ．当导体中的电流为0.2 A 时，导体两端电压为15 V解析：选C.R ＝U I ＝50.1 Ω＝50 Ω，A 、B 错；I ＝U R ＝1050 A ＝0.2 A ，C正确；U ＝IR ＝0.2×50 V ＝10 V ，D 错．7.如图2－3－20所示，电源内阻不计，已知R 1＝2 kΩ，R 2＝3 kΩ，现用一个电阻为6 kΩ的电压表并联在R 2的两端，电压表的读数为6 V ．若把它接在a 、b 两点间，电压表的读数为( )图2－3－20A ．12 VB ．10 VC ．8 VD ．6 V答案：A8．一个阻值为R 的电阻两端加上电压U 后，通过电阻横截面的电荷量q 随时间变化的图象如图2－3－21所示，此图象的斜率可表示为( )图2－3－21A ．UB ．RC.U RD.1R解析：选C.q －t 图象的斜率表示流过电阻R 的电流，由此可知，通过电阻R 的电流不变，由欧姆定律知，I ＝U R ，故C 正确．9．为了测定小灯泡的伏安特性曲线，需要测得的电压范围尽可能大些，误差小些，为此，下列电路合适的是( )图2－3－22解析：选 D.灯泡电阻比较小，电流表应该外接，电压范围尽可能大一些，滑动变阻器采用分压接法，故选项D 正确．二、非选择题10．如图2－3－23所示为一个小灯泡的电流与它两端电压的变化关系曲线．若把三个这样的灯泡串联后，接到电压恒定的12 V 电源上，求流过小灯泡的电流为________A，小灯泡的电阻为________Ω.图2－3－23解析：三个小灯泡串联后接到12 V的电源上，每个小灯泡两端的电压均为4 V，由小灯泡伏安特性曲线知U＝4 V时，I＝0.4 A.由欧姆定律知R＝U/I＝40.4Ω＝10 Ω.答案：0.41011．有一标有“6 V,1.5 W”的小灯泡，现用图2－3－24甲所示电路测量，提供的器材除导线和开关外，还有：A．直流电源6 V(内阻不计)B．直流电流表0～3 A(内阻0.1 Ω以下)C．直流电流表0～300 mA(内阻约为5 Ω)D．直流电压表0～15 V(内阻约为15 kΩ)E．滑动变阻器10 Ω，2 AF．滑动变阻器1 kΩ，0.5 A(1)实验中电流表应选用______，滑动变阻器应选用______．(用序号表示)(2)试按图甲电路将图乙所示器材连成电路．图2－3－24解析：(1)选电流表实际上是选量程．先估算一下通过电流表的电流，由小灯泡的规格可知通过的电流最大不能超过0.25 A．因此选C.在该题中滑动变阻器接成分压式，此时要求滑动变阻器的电阻比用电器的电阻小，至少应差不多；小灯泡的电阻在正常工作时约为24 Ω，所以滑动变阻器不能选F，应选E，但不应忘记还要核对一下电流是否会超过其允许值，E的最大允许电流是2 A，实验中的最大电流只有0.25 A，选E也是安全的．(2)答案：(1)C E (2)如图所示12．一根镍铬合金丝的两端加8 V 的电压，通过它的电流是2 A ，它的电阻是多少？若通电时间为50 s ，那么有多少库仑的电荷量通过它？如果在它两端加4 V 电压，则这根合金丝的电阻是多少？解析：R ＝U I ＝4 Ω，q ＝It ＝100 C ，电阻仍为4 Ω.答案：4 Ω 100 C 4 Ω。

人教版高中物理选修3-1 2.3 欧姆定律同步练习C卷姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共26分)1. （2分）如图所示，导体直导轨OM和PN平行且OM与x轴重合，两导轨间距d，两导轨间垂直纸面向里的匀强磁场沿y轴方向的宽度y按y=d|sin x|的规律分布，两金属圆环固定在同一绝缘平面内，内、外圆环与两导轨接触良好，与两导轨接触良好的导体棒从OP开始始终垂直导轨沿x轴正方向以速度v匀速运动，规定内圆环a 端电势高于b端时，ab间的电压uab为正，下列uab﹣x图象可能正确的是（）A .B .C .D .【考点】2. （2分）两电阻R1和R2的电流I电压U的关系图线如图所示,可知两电阻的大小之比R1∶R2等于（）A . 1∶3B . 3∶1C .D . 1∶4【考点】3. （2分） (2018高一下·金华期末) 如图甲所示的电路中, 是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点 ,闭合电键后流过电源的电流为。

则下列说法正确的是（）A . 灯泡两端电压为灯泡两端电压的2倍B . 灯泡的功率为C . 灯泡的阻值为D . 灯泡的电功率之比为【考点】4. （2分） (2017高二上·福州期中) 关于电阻率的说法，正确的是（）A . 超导材料的电阻率总是为零B . 电阻率ρ大的导体，电阻可以很小C . 电阻率ρ与导体的长度L和横截面积S有关D . 电阻率表征了导体材料的导电能力的强弱，由导体的长度决定，与温度无关【考点】5. （2分）形成持续电流的条件是A . 只需加电压即可B . 只需有大量的自由电荷C . 只在导体两端加瞬时电压D . 必须保持导体两端有电压【考点】6. （2分） (2020高二上·郑州期中) 图甲为某电源的图线，图乙为某小灯泡的图线，则下列说法正确的是（）A . 电源的内阻为0.5ΩB . 小灯泡的电阻随着电压的增大而减小C . 把电源和小灯泡组成闭合回路，小灯泡的功率约为D . 当小灯泡两端的电压为时，它的电阻约为【考点】7. （2分）下列关于电源的说法不正确的是（）A . 电源是把其他形式的能转化为电能的装置B . 用电动势表示电源把其他形式的能转化为电能的能力C . 电动势的单位是“伏特”D . 闭合电路电源两端的电压等于电动势【考点】8. （3分） (2019高二上·应县期中) 如图所示是电阻R的I－U图象，图中α＝45°，由此得出（）A . 欧姆定律适用于该元件B . 电阻R＝0.5 ΩC . 因I－U图象的斜率表示电阻的倒数，故R＝1/tanαD . 在R两端加上6.0 V的电压时，每秒通过电阻横截面的电荷量是3.0 C【考点】9. （3分） (2019高二上·深圳期末) 某一热敏电阻的阻值随温度的升高而减小，在一次实验中，将该热敏电阻与一小灯泡串联，通电后其电流I随所加电压U变化的图线如图所示，M为两元件的伏安特性曲线的交点，则下列说法中正确的是（）A . 图中图线a是小灯泡的伏安特性曲线，图线b是热敏电阻的伏安特性曲线B . 图中图线b是小灯泡的伏安特性曲线，图线a是热敏电阻的伏安特性曲线C . 图线中的M点，表示该状态小灯泡的电阻等于热敏电阻的阻值D . 图线中M点对应的状态，小灯泡的功率与热敏电阻的功率相等【考点】10. （3分） (2019高二上·咸阳期中) 如图，图线1表示导体的电阻为R1 ，图线2表示导体的电阻为R2 ，则下列说法正确的是（）A . R1：R2=1：3B . 把R1拉长到原来的3倍长后电阻等于R2C . 将R1与R2串联后接于电源上，则功率之比P1：P2=1：3D . 将R1与R2并联后接于电源上，则电流比I1：I2=1：3【考点】11. （3分） (2020高一上·温州期末) 关于物理学的研究方法，以下说法正确的是（）A . 在研究物体运动时，经常用质点代替具体的物体，使用理想模型法B . 伽利略利用理想斜面实验探究力和运动关系时，使用实验归纳法C . 实验探究加速度、力和质量三者之间关系时，使用控制变量法D . 加速度定义式a= ，使用比值定义法【考点】二、实验题 (共1题；共2分)12. （2分）利用伏安法测电阻的电路如图所示，关于测量误差和产生原因，下列说法正确的是（）A . 测量值偏大，是由于电流表有内阻B . 测量值偏大，是由于电压表有内阻C . 测量值偏小，是由于电流表有内阻D . 测量值偏小，是由于电压表有内阻【考点】三、解答题 (共3题；共40分)13. （10分） (2018高三上·天津期末) 如图甲所示，固定的两光滑导体圆环相距1m。
