《国家标准》GB布线系统载流量

导线载流量的标准导线的载流量是指导线能够承受的最大电流强度，通常以安培（A）为单位。

导线的载流量标准主要由国家标准和行业标准规定。

中国国家标准GB/T 4706.1-2005规定了导线的载流量标准，其中包括铜导线、铝导线、铜铝导线和铜芯铝套导线等不同种类的导线。

根据该标准，不同种类的导线在不同温度和敷设方式下的载流量不同。

此外，不同国家和地区的标准也可能存在差异。

例如，美国的UL标准和欧洲的IEC标准也规定了导线的载流量标准。

在实际应用中，导线的载流量应根据具体情况进行计算和选择，以确保导线能够承受所需的电流强度，并保证电气设备的安全运行。

导线的载流量是指导线能够承受的最大电流强度，通常用安培（A）作为单位。

导线的载流量取决于多种因素，包括导线材料、截面积、长度、环境温度、敷设方式等。

国家标准GB/T 4706.1-2005规定了不同种类的导线在不同温度和敷设方式下的载流量标准。

其中，铜导线的载流量标准如下：铜导线截面积为16平方毫米及以下时，在20℃时的载流量为12A；铜导线截面积为25平方毫米及以下时，在20℃时的载流量为18A；铜导线截面积为35平方毫米及以下时，在20℃时的载流量为22A；铜导线截面积为50平方毫米及以下时，在20℃时的载流量为28A；铜导线截面积为70平方毫米及以下时，在20℃时的载流量为35A；铜导线截面积为95平方毫米及以上时，在20℃时的载流量为40A；铜导线截面积为120平方毫米及以上时，在20℃时的载流量为47A。

铝导线的载流量标准与铜导线类似，但由于铝导线的导电性能略逊于铜导线，所以其载流量略低。

除了导线材料外，导线的载流量还受到环境温度、敷设方式等因素的影响。

例如，在高温环境下，导线的载流量会下降；在潮湿的环境中，导线的载流量也会受到影响。

因此，在进行电路设计和选择导线时，需要根据具体情况综合考虑各种因素，以确保导线能够承受所需的电流强度，并保证电气设备的安全运行。

铝合金电缆技术规范要求一、供货电缆种类铝合金导体交联聚乙烯绝缘聚氯乙烯护套（阻燃C类）电力电缆二、电缆运行环境温度：-40℃~+90℃相对湿度：（日均）50%三、技术执行标准GB156-2003 标准电压GB/T12706.1-2008 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1章额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆NB/T42051-2015 额定电压0.6/1kV铝合金导体交联聚乙烯绝缘电力电缆GB/T31840.2-2015 铝合金芯挤包绝缘电力电缆GB/T2951-2008 电缆和光缆绝缘和护套材料通用试验方法GB/T3048-2007 电线电缆电性能试验方法GB/T3956-2008 电缆的导体ASTM B800-05 电工用8000系列铝合金导线的标准规范GB/T30552－2014 电缆导体用铝合金线GB6995-2008 电线电缆识别标志方GB/T2423.17-2008 电工电子产品环境试验法GB/T18380-2008 电缆在火焰条件下的燃烧试验GBT9327-2008 电缆导体压缩和机械连接接头试验方法IEC 60724:2000 额定电压不超过0.6/1kV电缆允许短路温度导则GB/T19666-2005 阻燃和耐火电线电缆通则10CD106 铝合金电缆敷设与安装13D101-7 预制分支和铝合金电力电缆GB/T2952 电缆外护套GB/T16895.15-2002 布线系统载流量GB 4208-2008 外壳防护等级测试上述标准以最新发布的为准，电缆所测性能符合国家标准GB/T12706-2008标准要求，并满足工程所在地的气候环境要求。

四、使用特性4.1额定电压U0/U为0.6/1kV，系统最高电压1.2kV,使用频率为50Hz。

4.2电缆须长期稳定运行，达到设计寿命，应采用优质的绝缘材料，允许长期运行最高额定温度为90℃。

根据标准《GB 4706.1-2005 家用和类似用途电器的安全
第一部分：通用要求》中第25.8的条款要求，
电源 软线的导线最小横截面积要求如下表：
由于这是国家标准，应该具有一定的权威性，不过从产品上市的角度来看，上面的要求应该是最低的要求，一般企业标准的要求会加严一些。

另外从电线的技术参数来看，除了导线横截面积以外，电线绝缘皮的特性也很关键。

电线通电流后，由于导线电阻的存在，长时间通电还会引起发热，所以电线应该还与以下条件有关：
额定温度：不同额定温度的电线，其载流量也不同；
线束中电线根数，根数越多温度上升越多，其单根电线的载流量会越小；
根据国家军用标准《GJB/Z 35-93 元器件降额准则》中第5.13的条款，额定温度为20 0摄氏度的绝缘导线，单根导线的最大应用电流为下表：
对于额定温度为150摄氏度、135摄氏度、105摄氏度的绝缘导线，应在上表的基础上再降额0.8、0.7、0.5，汇总后见下表：
当导线成线束时，每一根导线的最大电流还需在以上基础上再降额使用，计算方法如下：
以上是我对电器上导线载流量的整理和汇总，希望对大家有帮助。

来源：电工电气学习。

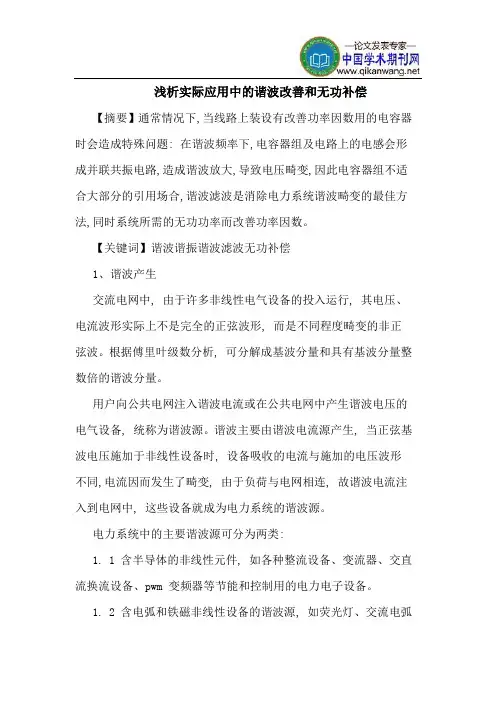

浅析实际应用中的谐波改善和无功补偿【摘要】通常情况下,当线路上装设有改善功率因数用的电容器时会造成特殊问题: 在谐波频率下,电容器组及电路上的电感会形成并联共振电路,造成谐波放大,导致电压畸变,因此电容器组不适合大部分的引用场合,谐波滤波是消除电力系统谐波畸变的最佳方法,同时系统所需的无功功率而改善功率因数。

【关键词】谐波谐振谐波滤波无功补偿1、谐波产生交流电网中, 由于许多非线性电气设备的投入运行, 其电压、电流波形实际上不是完全的正弦波形, 而是不同程度畸变的非正弦波。

根据傅里叶级数分析, 可分解成基波分量和具有基波分量整数倍的谐波分量。

用户向公共电网注入谐波电流或在公共电网中产生谐波电压的电气设备, 统称为谐波源。

谐波主要由谐波电流源产生, 当正弦基波电压施加于非线性设备时, 设备吸收的电流与施加的电压波形不同,电流因而发生了畸变, 由于负荷与电网相连, 故谐波电流注入到电网中, 这些设备就成为电力系统的谐波源。

电力系统中的主要谐波源可分为两类:1. 1 含半导体的非线性元件, 如各种整流设备、变流器、交直流换流设备、pwm 变频器等节能和控制用的电力电子设备。

1. 2 含电弧和铁磁非线性设备的谐波源, 如荧光灯、交流电弧炉、变压器及铁磁谐振设备等。

2、谐波危害非线性电气设备产生谐波电流——这是事实甚至连隔离变压器和整流电抗都不能改变。

一方面谐波电流导致电压谐波, 另一方面, 这些谐波电流本身就是网络上一个附加的负荷, 发生谐振且谐波电流振荡放大并导致一个更高的负荷是尤其危险的。

电压畸变加在与电网连接的所有电气设备上造成电动机、变压器、开关设备和电缆的过热, 大大加速绝缘老化, 产品寿命大大降低, 有的电气设备因电压畸变会产生较强的听觉噪声, 而电压畸变灵敏的电子保护、控制和脉动控制系统, 造成动作异常, 使通信线路、信息线路产生噪声, 甚至造成故障。

谐波电流引起的电气设备及配电线路过载导致短路, 甚至引发火灾的事件屡有发生。

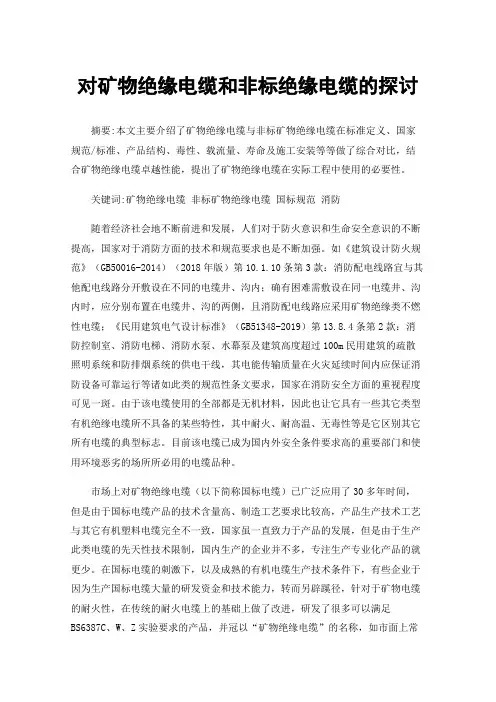

对矿物绝缘电缆和非标绝缘电缆的探讨摘要:本文主要介绍了矿物绝缘电缆与非标矿物绝缘电缆在标准定义、国家规范/标准、产品结构、毒性、载流量、寿命及施工安装等等做了综合对比，结合矿物绝缘电缆卓越性能，提出了矿物绝缘电缆在实际工程中使用的必要性。

关键词:矿物绝缘电缆非标矿物绝缘电缆国标规范消防随着经济社会地不断前进和发展，人们对于防火意识和生命安全意识的不断提高，国家对于消防方面的技术和规范要求也是不断加强。

如《建筑设计防火规范》（GB50016-2014）（2018年版）第10.1.10条第3款：消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆；《民用建筑电气设计标准》（GB51348-2019）第13.8.4条第2款：消防控制室、消防电梯、消防水泵、水幕泵及建筑高度超过100m民用建筑的疏散照明系统和防排烟系统的供电干线，其电能传输质量在火灾延续时间内应保证消防设备可靠运行等诸如此类的规范性条文要求，国家在消防安全方面的重视程度可见一斑。

由于该电缆使用的全部都是无机材料，因此也让它具有一些其它类型有机绝缘电缆所不具备的某些特性，其中耐火、耐高温、无毒性等是它区别其它所有电缆的典型标志。

目前该电缆已成为国内外安全条件要求高的重要部门和使用环境恶劣的场所所必用的电缆品种。

市场上对矿物绝缘电缆（以下简称国标电缆）已广泛应用了30多年时间，但是由于国标电缆产品的技术含量高、制造工艺要求比较高，产品生产技术工艺与其它有机塑料电缆完全不一致，国家虽一直致力于产品的发展，但是由于生产此类电缆的先天性技术限制，国内生产的企业并不多，专注生产专业化产品的就更少。

在国标电缆的刺激下，以及成熟的有机电缆生产技术条件下，有些企业于因为生产国标电缆大量的研发资金和技术能力，转而另辟蹊径，针对于矿物电缆的耐火性，在传统的耐火电缆上的基础上做了改进，研发了很多可以满足BS6387C、W、Z实验要求的产品，并冠以“矿物绝缘电缆”的名称，如市面上常见的1kV柔性矿物绝缘电缆、隔离型柔性矿物绝缘电缆等等。

电缆额定载流量国标
根据国标，电缆额定载流量主要参考以下标准：
1. GB/T 12706-2008《额定电压35kV(Um=40.5kV)以下挤包绝缘电力电缆和附件》：该标准规定了额定电压35kV及以下电力电缆的额定载流量。

2. GB/T 19666-2005《交联聚乙烯电缆及其附件的额定电压
1kV～35kV额定载流量》：该标准规定了额定电压1kV～
35kV的交联聚乙烯电缆的额定载流量。

3. GB/T 18380.3-2011《电线电缆燃烧试验方法第3部分：单繁制火测试》：该标准规定了电线电缆在单繁制火条件下的燃烧性能，其中部分内容与额定载流量有关。

这些标准都是根据国内电缆行业发展和安全要求制定的，可以作为电缆额定载流量的参考依据。

同时，个别行业还会有自己的特殊要求和标准。

在使用电缆时，需根据实际情况选择合适的电缆额定载流量。

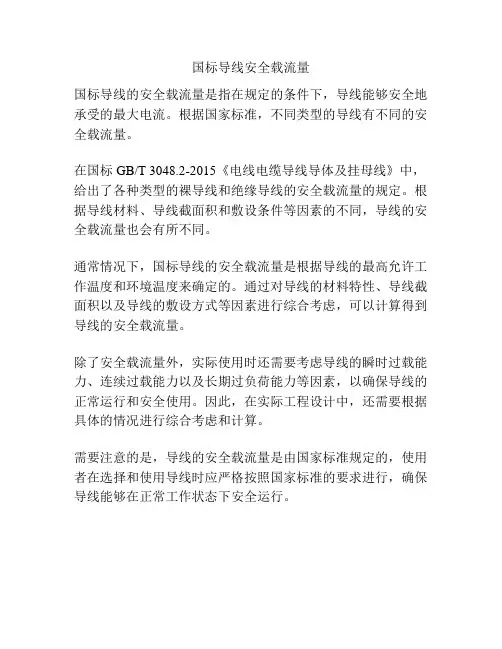

国标导线安全载流量
国标导线的安全载流量是指在规定的条件下，导线能够安全地承受的最大电流。

根据国家标准，不同类型的导线有不同的安全载流量。

在国标GB/T 3048.2-2015《电线电缆导线导体及挂母线》中，给出了各种类型的裸导线和绝缘导线的安全载流量的规定。

根据导线材料、导线截面积和敷设条件等因素的不同，导线的安全载流量也会有所不同。

通常情况下，国标导线的安全载流量是根据导线的最高允许工作温度和环境温度来确定的。

通过对导线的材料特性、导线截面积以及导线的敷设方式等因素进行综合考虑，可以计算得到导线的安全载流量。

除了安全载流量外，实际使用时还需要考虑导线的瞬时过载能力、连续过载能力以及长期过负荷能力等因素，以确保导线的正常运行和安全使用。

因此，在实际工程设计中，还需要根据具体的情况进行综合考虑和计算。

需要注意的是，导线的安全载流量是由国家标准规定的，使用者在选择和使用导线时应严格按照国家标准的要求进行，确保导线能够在正常工作状态下安全运行。

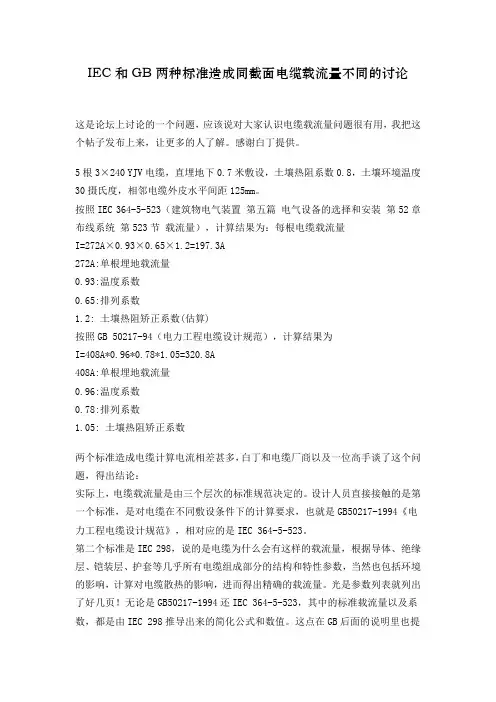

IEC和GB两种标准造成同截面电缆载流量不同的讨论这是论坛上讨论的一个问题，应该说对大家认识电缆载流量问题很有用，我把这个帖子发布上来，让更多的人了解。

感谢白丁提供。

5根3×240 YJV电缆，直埋地下0.7米敷设，土壤热阻系数0.8，土壤环境温度30摄氏度，相邻电缆外皮水平间距125mm。

按照IEC 364-5-523（建筑物电气装置第五篇电气设备的选择和安装第52章布线系统第523节载流量），计算结果为：每根电缆载流量I=272A×0.93×0.65×1.2=197.3A272A:单根埋地载流量0.93:温度系数0.65:排列系数1.2: 土壤热阻矫正系数(估算)按照GB 50217-94（电力工程电缆设计规范），计算结果为I=408A*0.96*0.78*1.05=320.8A408A:单根埋地载流量0.96:温度系数0.78:排列系数1.05: 土壤热阻矫正系数两个标准造成电缆计算电流相差甚多，白丁和电缆厂商以及一位高手谈了这个问题，得出结论：实际上，电缆载流量是由三个层次的标准规范决定的。

设计人员直接接触的是第一个标准，是对电缆在不同敷设条件下的计算要求，也就是GB50217-1994《电力工程电缆设计规范》，相对应的是IEC 364-5-523。

第二个标准是IEC 298，说的是电缆为什么会有这样的载流量，根据导体、绝缘层、铠装层、护套等几乎所有电缆组成部分的结构和特性参数，当然也包括环境的影响，计算对电缆散热的影响，进而得出精确的载流量。

光是参数列表就列出了好几页！无论是GB50217-1994还IEC 364-5-523，其中的标准载流量以及系数，都是由IEC 298推导出来的简化公式和数值。

这点在GB后面的说明里也提及了，只不过中国目前还没有专门的详细计算标准，只能以IEC 298为准。

而这第二个标准里的种种参数，都是根据第三个标准——也就是电缆制造标准得到的。
