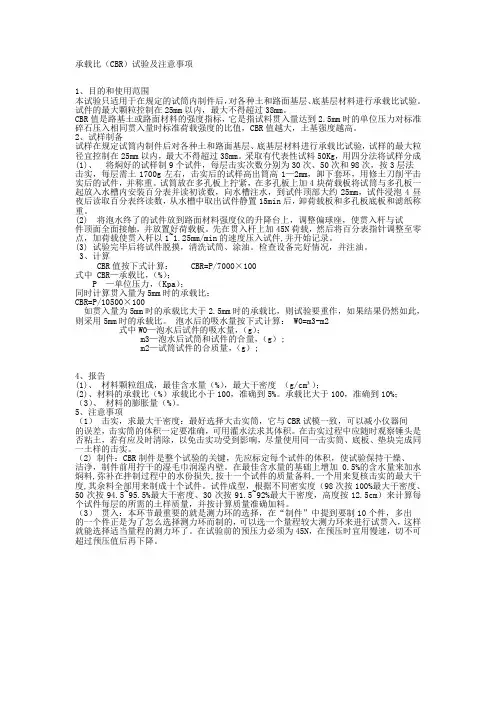

承载比（CBR）试验及注意事项1、目的和使用范围本试验只适用于在规定的试筒内制件后，对各种土和路面基层、底基层材料进行承载比试验。
试件的最大颗粒控制在25mm以内，最大不得超过38mm。
CBR值是路基土或路面材料的强度指标，它是指试料贯入量达到2.5mm时的单位压力对标准碎石压入相同贯入量时标准荷载强度的比值，CBR值越大，土基强度越高。
2、试样制备试样在规定试筒内制件后对各种土和路面基层、底基层材料进行承载比试验，试样的最大粒径宜控制在25mm以内，最大不得超过38mm。
采取有代表性试料50Kg，用四分法将试样分成(1)、将焖好的试样制9个试件，每层击实次数分别为30次、50次和98次，按3层法击实，每层需土1700g左右，击实后的试样高出筒高1—2mm，卸下套环，用修土刀削平击实后的试件，并称重。
试筒放在多孔板上拧紧，在多孔板上加4块荷载板将试筒与多孔板一起放入水槽内安装百分表并读初读数，向水槽注水，到试件顶部大约25mm，试件浸泡4昼夜后读取百分表终读数，从水槽中取出试件静置15min后，卸荷载板和多孔板底板和滤纸称重。
(2) 将泡水终了的试件放到路面材料强度仪的升降台上，调整偏球座，使贯入杆与试件顶面全面接触，并放置好荷载板。
先在贯入杆上加45N荷载，然后将百分表指针调整至零点，加荷载使贯入杆以1~1.25mm/min的速度压入试件,并开始记录。
(3) 试验完毕后将试件脱摸，清洗试筒、涂油。
检查设备完好情况，并注油。
3、计算CBR值按下式计算： CBR=P/7000×100式中 CBR—承载比，（%）；P —单位压力，（Kpa）；同时计算贯入量为5mm时的承载比：CBR=P/10500×100如贯入量为5mm时的承载比大于2.5mm时的承载比，则试验要重作，如果结果仍然如此，则采用5mm时的承载比。

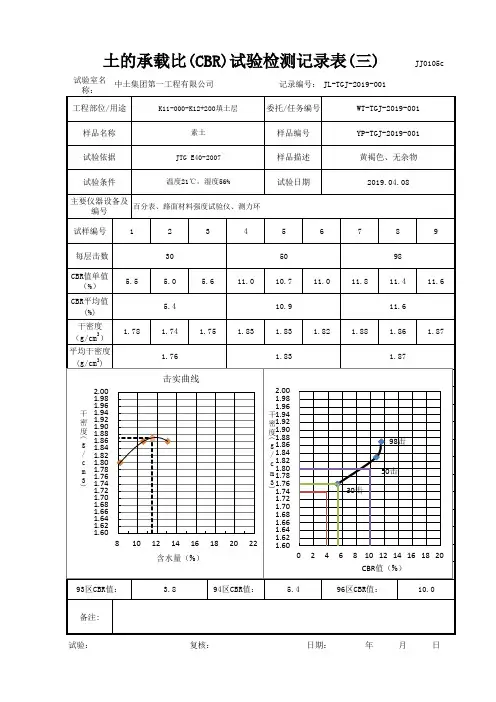

泡水后的吸水量按下式计算： W0=m3-m2式中W0—泡水后试件的吸水量，（g）；m3—泡水后试筒和试件的合量，（g）;m2—试筒试件的合质量，（g）;4、报告(1)、材料颗粒组成，最佳含水量（%），最大干密度（g/cm³）；(2)、材料的承载比（%）承载比小于100，准确到5%。
承载比CBR试验步骤CBR试验（California Bearing Ratio Test）是一种常用的土壤力学试验，用于评估土壤的材料特性和承载力。
以下是CBR试验的步骤：1.准备工作：a.收集土壤样本，根据需要进行不同深度的采样。
b.将土壤样本带回实验室，并去除其中的杂质和大颗粒物。
c.根据需要，将土壤样本根据粒径分级。
2.调整土壤水分含量：a.取出一部分土壤样本，根据需要调整其水分含量。
b.为了得到不同水分含量的样本，可以进行干燥或加水处理。
c.使用称量器或烘箱等设备测量土壤样本的湿重。
3.准备试模：a. 使用直径为150mm的环模，将土壤样本填充到环模内。
b.使用土壤压实器，通过逐层压实的方式将土壤填充到环模内。
c. 每层压实的厚度约为20mm，并使用标准贯入锤对每层进行标准敲击。
4.进行贯入试验：a.取出填充好的环模，将其放置在试验装置中。
b.使用液压系统或相应的压力源对土壤样本进行施加垂直载荷。
c.随着不断增加的载荷，测量土壤样本产生的沉降量。
5.计算CBR值：a.在试验过程中，记录各个载荷下的沉降量。
b. 根据实验数据，在一个特定的沉降量（通常为2.5mm和5mm）下计算CBR值。
c.CBR值的计算公式为所施加的载荷除以标准参考土壤的承载力。
6.分析结果：a.根据CBR值，评估土壤的承载能力。
b.CBR值越高，表示土壤的承载能力越好。
c.结合实际应用需求，判断土壤是否适合特定工程项目中的使用。
CBR试验是一种常用的方法，用于评估土壤的承载能力和适宜性。
通过按照以上步骤进行试验，可以得到准确可靠的结果，并帮助工程师在土壤工程项目中做出合理的决策。

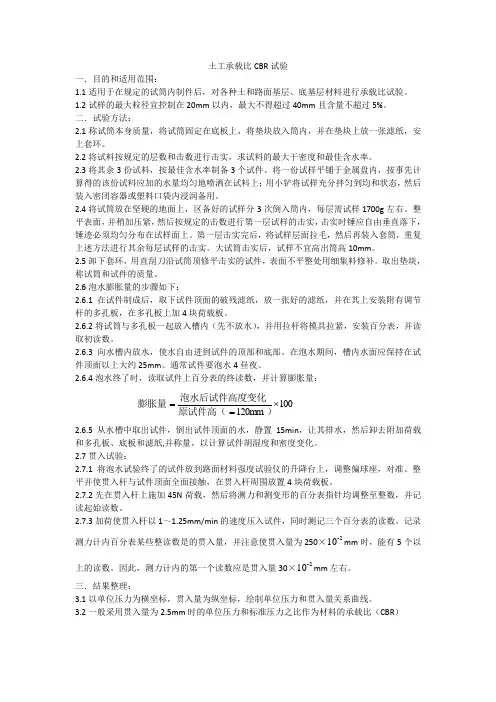

土工承载比CBR 试验一．目的和适用范围：1.1适用于在规定的试筒内制件后，对各种土和路面基层、底基层材料进行承载比试验。
1.2试样的最大粒径宜控制在20mm 以内，最大不得超过40mm 且含量不超过5%。
二．试验方法：2.1称试筒本身质量，将试筒固定在底板上，将垫块放入筒内，并在垫块上放一张滤纸，安上套环。
2.2将试料按规定的层数和击数进行击实，求试料的最大干密度和最佳含水率。
2.3将其余3份试料，按最佳含水率制备3个试件。
将一份试样平铺于金属盘内，按事先计算得的该份试料应加的水量均匀地喷洒在试料上；用小铲将试样充分拌匀到均和状态，然后装入密闭容器或塑料口袋内浸润备用。
2.4将试筒放在坚硬的地面上，区备好的试样分3次倒入筒内，每层需试样1700g 左右。
整平表面，并稍加压紧，然后按规定的击数进行第一层试样的击实，击实时锤应自由垂直落下，锤迹必须均匀分布在试样面上。
第一层击实完后，将试样层面拉毛，然后再装入套筒，重复上述方法进行其余每层试样的击实。
大试筒击实后，试样不宜高出筒高10mm 。
2.5卸下套环，用直刮刀沿试筒顶修平击实的试件，表面不平整处用细集料修补。
取出垫块，称试筒和试件的质量。
2.6泡水膨胀量的步骤如下：2.6.1在试件制成后，取下试件顶面的破残滤纸，放一张好的滤纸，并在其上安装附有调节杆的多孔板，在多孔板上加4块荷载板。
2.6.2将试筒与多孔板一起放入槽内（先不放水），并用拉杆将模具拉紧，安装百分表，并读取初读数。
2.6.3向水槽内放水，使水自由进到试件的顶部和底部。
在泡水期间，槽内水面应保持在试件顶面以上大约25mm 。
通常试件要泡水4昼夜。
2.6.4泡水终了时，读取试件上百分表的终读数，并计算膨胀量：100120mm ⨯==）原试件高（泡水后试件高度变化膨胀量 2.6.5从水槽中取出试件，倒出试件顶面的水，静置15min ，让其排水，然后卸去附加荷载和多孔板、底板和滤纸,并称量，以计算试件胡湿度和密度变化。
