电动葫芦结构图

电动葫芦桥式起重机使用说明书河南省重型起重机有限公司HENAN ZHONGXING CRANE CO.,LTD使用说明书共24页第1页电动葫芦桥式起重机目录产品简介一、概述-----------------------------------------------------------2二、结构特征与工作原理--------------------------------------2三、安装和调整--------------------------------------------------5四、维护和保养--------------------------------------------------8结构总图图一、5、8、12.5T总图（司机室操纵）-----------------14图二、16/3.2、20/5、32/5T总图（司机室操纵）-------15图三、5-12.5总图（地面操纵）-----------------------------16图四、运行机构--------------------------------------------------17图五、齿圈--------------------------------------------------------18图六、轴套--------------------------------------------------------19图七、大车限位开关--------------------------------------------20图八、司机室安装-----------------------------------------------21图九、小车滑轨导架安装--------------------------------------22图十、小车限位开关安装--------------------------------------23图十一、电气原理图--------------------------------------------24使用说明书共24页第2页电动葫芦桥式起重机产品简介一、概述LH型电动葫芦桥式起重机（简称葫芦双梁起重机）系列是以固定式的钢丝绳电动葫芦作为起升机构（主钩和副钩），安装在集中驱动的双轨小车，与双梁桥架配套使用的起重机。

南京起重机械总厂NANJING HOISTING MACHINERY GENERAL WORKS CO.,LTD《地球牌》CD I、MD I 型钢丝绳电动葫芦性能、质量说明产品执行标准通过ISO9001质量体系认证生产许可证号Q/3201NQZ015.1-2004 NCQS601.2002 XK06-106 3029目次前言……………………………………………………………1 概述……………………………………………………………… ( 1 )2 主要结构及工作原理…………………………………………… ( 2 )3 安装与调整 (20)4 检查与试验 (21)5 注意事项与故障排除 (22)前言南京起重机械总厂是国有大中型企业,拥有最优秀的研发技术队伍、高素质的员工、先进的生产工艺、精良的设备组合、ISO9001完备的质量体系,是电动葫芦行业的常务副理事长单位。

《地球牌》电动葫芦以其近五十年的制造经验和不断学习、引进的国际先进技术确保其性能技术先进、使用安全、运行稳定、经济可靠并创下骄人的国内外销售业绩，成为知名品牌起重产品，在广大客户的认可和支持下，我厂在各个方面都上了一个新的台阶，并将国外先进同行作为我们的竞争和学习目标，同时引领着国内电动葫芦行业的发展方向。

1概述1.1 产品主要用途及适用范围CD I 、MD I 型钢丝绳电动葫芦是一种广泛用于工矿企业、铁道、码头、仓库等场所吊运重物的起重设备。

它结构紧凑、外型较小、使用维修方便。

既可安装在单梁桥式起重机上,也可安装在直的、或带曲线的悬挂工字梁（单轨）上吊运重物，亦可（选用固定式）用于电动葫芦双梁桥式起重机上作起升机构使用，并可与简易龙门起重机配套或将电动葫芦固定安装作卷扬起吊用。

1.2 安全及工作环境条件本产品的工作环境温度为-20℃～+40℃,它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85%的场所里工作。

不允许用来载人。

用 生 命 经 营 泉 林 让 泉 林 造 福 社 会

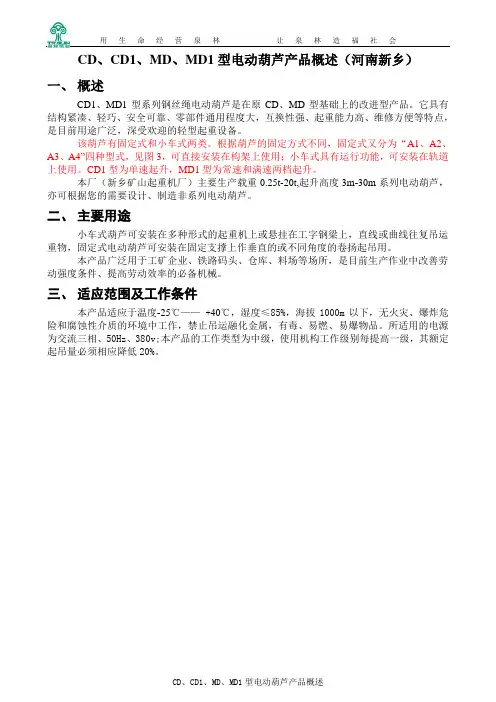

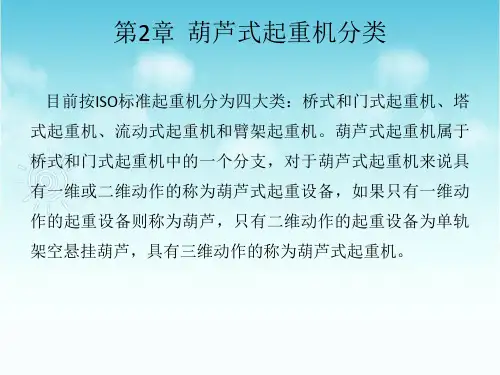

CD 、CD1、MD 、MD1型电动葫芦产品概述
CD 、CD1、MD 、MD1型电动葫芦产品概述（河南新乡）
一、 概述
CD1、MD1型系列钢丝绳电动葫芦是在原CD 、MD 型基础上的改进型产品。

它具有结构紧凑、轻巧、安全可靠、零部件通用程度大，互换性强、起重能力高、维修方便等特点，是目前用途广泛，深受欢迎的轻型起重设备。

该葫芦有固定式和小车式两类。

根据葫芦的固定方式不同，固定式又分为“A1、A2、A3、A4”四种型式，见图3，可直接安装在构架上使用；小车式具有运行功能，可安装在轨道上使用。

CD1型为单速起升，MD1型为常速和满速两档起升。

本厂（新乡矿山起重机厂）主要生产载重0.25t-20t,起升高度3m-30m 系列电动葫芦，亦可根据您的需要设计、制造非系列电动葫芦。

二、 主要用途
小车式葫芦可安装在多种形式的起重机上或悬挂在工字钢梁上，直线或曲线往复吊运重物，固定式电动葫芦可安装在固定支撑上作垂直的或不同角度的卷扬起吊用。

本产品广泛用于工矿企业、铁路码头、仓库、料场等场所，是目前生产作业中改善劳动强度条件、提高劳动效率的必备机械。

三、 适应范围及工作条件
本产品适应于温度-25℃—— +40℃，湿度≤85%，海拔1000m 以下，无火灾、爆炸危险和腐蚀性介质的环境中工作，禁止吊运融化金属，有毒、易燃、易爆物品。

所适用的电源为交流三相、50Hz 、380v;本产品的工作类型为中级，使用机构工作级别每提高一级，其额定起吊量必须相应降低20%。

MH型5-32吨电动葫芦门式起重机(桁架式)结构图及说明http:一、简图二、简介MH型电动葫芦门式起重机是中小型带悬臂简易龙门起重机，电动葫芦采用CD1和MD1型两种,主梁是工字钢和钢板的组合梁，大车运行机构主要由电动机、制动器、减速机、车轮等组成，其结构简单、安装、使用、维修方便。

MH型电动葫芦门式起重机是中小型带悬臂简易龙门起重机，电动葫芦采用CD1和MD1型两种,主梁是工字钢和钢板的组合梁，大车运行机构主要由电动机、制动器、减速机、车轮等组成，其结构简单、安装、使用、维修方便。

该机适合用于工厂、铁路货场、港口码头、水电站等地：该机工作级别为A5级，操作方式地面和操作室操作，可有可无用户自行选择。

三、接地保护措施1、对于GB60BT-85标准中“接地”的理解检验工作的主要依据是《起重机械安全规程》，印GB6067-85 (以下简称为“规程” )。

规程在接地的结构一节中规定：“起重机金属结构必须有可靠的电气联接；在轨道上工作的起重机一般可通过车轮和轨道接地”，又规定“接地线连接宜用截面不小于150平方的扁钢或10平方的铜线，用焊接法连接。

一般情况下，起重机金属结构及所有电气设备的金属外壳、管槽、电缆的金属外皮和司机室均与大车车轮有可靠的连接。

所以检验起重机接地的重点应放在大车运行轨道与接地线的连接上。

根据“规程”的要求，同时具备下列四条才算是合格的按地装置：1)起重机上任何一点的接地电阻均不大于4欧姆。

2)接地线截面不小于“规程”的要求，即扁钢不小于150mm，铜线不小于10mm。

3)接地线与接地体，接地线与大车轨道都必须可靠焊接。

4)大车轨道两钢轨接头的接缝处焊有金属跨接线。

但“规程”中有两个问题未作详细说明，在检验中曾有过争议。

笔者谈一点看法：a) “规程”中只提到“接地”，在中性点接地的电网中，应采用接地还是接零，许多工厂采用了中性点直接接地的三相四线制供电方式。

根据保护接地的原理和有关规定，在这种配电电网中工作的起重机，如果单纯采用接地保护，并不能彻底限制漏电电压在安全范围以内。

国际质量体系I S O 9 0 0 1CD1型钢丝绳式电动葫芦MD1说明书江起重机有限公司目录CD1、MD1型电动葫芦结构图 (1)CD1、MD1型电动葫芦主要参数及基本尺寸 (3)一、型号、用途和适用范围 (10)二、结构原理 (10)三、使用维护 (12)四、故障排除 (15)五、注意事项 (17)六、钢丝绳使用与报废 (17)七、电气图 (18)注意：安装试车前必须加油。

使用中斜拉不允许超过10°。

起吊重物下严禁站人。

6.手电门7.软缆引入8.控制箱9.慢10.慢速驱11.吊钩型电动葫芦外形尺寸图（0.5 5吨，6 9米）341.手电门2.吊钩装置3.限位装置4.主起升电机5.卷筒装置6.电动小车7.软缆引入器14.双轮小车13.运行电机12.平衡梁11.减速器10.慢速驱动装置9.慢速起升电机8.控制箱CD1MD1型电动葫芦外形尺寸图 （0.5 5吨，12 30米）51.减速器2.电动小车3.卷筒装置4.导绳器装置8.吊钩装置7.电控箱6.驱动装置5.锥形电机CD1MD1型电动葫芦外形尺寸图起重量：10吨起升高度：9，12，18，24，30米62.电动小车3.卷筒装置装置6.驱动装置5.锥形电机CD1MD1型电动葫芦外形尺寸图16(20)吨高度：9，12，18，24，25米固定式电动葫芦固定式葫芦有四种固定方向，可供各种卷扬，其孔距安装尺寸见表1固定式电动葫芦孔距安装尺寸表1起升高度（米）起重量（吨）孔距（毫米）6 9 12 18 24 25 30孔径（毫米）L1190 190 190 190 190 1900.5L2318 390 462 606 750 894φ14.5L1196 196 196 196 196 196 1L2401 499 596 793 989 1185φ19L1240 240 240 240 240 240 2L2418 518 618 818 1018 1218φ23L1264 264 264 264 264 264 3L2440 543 646 852 1058 1264φ25L1320 320 320 320 320 320 5L2485 590 695 905 1115 1325φ31L1376 376 376 376 37610L2967 1148 1510 1872 2234φ37L1500 500 500 500 50016（20）L21035 1277 1760 2243 2324φ37主要规格及技术参数基本尺寸一、型号、用途和适用范围XW牌电动葫芦是全国统一设计的轻小型起重设备，有CD1、MD1二种型号。
