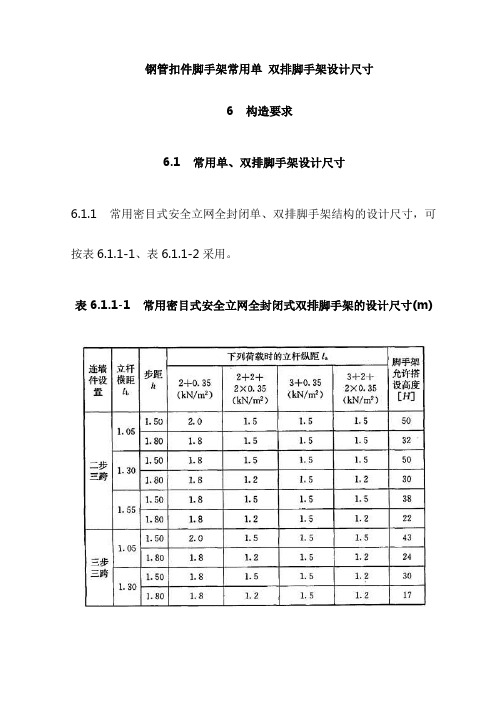

钢管扣件脚手架常用单双排脚手架设计尺寸6 构造要求6.1 常用单、双排脚手架设计尺寸6.1.1 常用密目式安全立网全封闭单、双排脚手架结构的设计尺寸，可按表6.1.1-1、表6.1.1-2采用。

表6.1.1-1 常用密目式安全立网全封闭式双排脚手架的设计尺寸(m)注：1 表中所示2＋2＋2×0.35(kN／m2)，包括下列荷载：2＋2(kN ／m2)为二层装修作业层施工荷载标准值；2×0.35(kN／m2)为二层作业层脚手板自重荷载标准值。

2 作业层横向水平杆间距，应按不大于l a／2设置。

3 地面粗糙度为B类，基本风压w0=0.4kN／m2。

表6.1.1-2 常用密目式安全立网全封闭式单排脚手架的设计尺寸(m)注：同表6.1.1-1。

6.1.2 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。

6 构造要求6.1 常用单、双排脚手架设计尺寸6.1.1 对表6.1.1-1、表6.1.1-2的说明：1 横距、步距是参考我国长期使用的经验值；2 横距(横向水平杆跨度)、纵距(纵向水平杆跨度)是根据一层作业层上的施工荷载按本规范第5.2.1条～第5.2.5条的公式计算，取计算结果中能满足强度、挠度、抗滑三项要求的最小跨度值，偏于安全；3 脚手架设计高度是根据式(5.2.11-2)计算，密目式安全立网全封闭式双排脚手架挡风系数取φ＝0.8～0.9，采用计算结果中的最小高度值，偏于安全。

4 地面粗糙度为B类，指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；地面粗糙度C类(指有密集建筑群的城市市区)，D类(指有密集建筑群且房屋较高的城市市区)地区，可参考B类地区的计算值使用。

取重现期为10年(n＝10)对应的风压w0＝0.4kN／m2。

全国大部分城市已包括。

地面粗糙度为A类，基本风压大于0.4kN／m2的地区，脚手架允许搭设高度必须另计算。

脚手架国标钢管规格
脚手架钢管的国家标准是GB/T 13793，根据标准，脚手架钢管的外径为48mm，壁厚为3.5mm，长度一般为6m，但是不同型号的脚手架钢管在外径、壁厚、重量等方面都有所差异。

以下为常见的国标脚手架钢管型号规格表：
型号：Q195
外径：48mm
壁厚：3.5mm
单位长度重量：4.37kg/m
型号：Q215
外径：48mm
壁厚：3.5mm
单位长度重量：4.37kg/m
型号：Q235
外径：48mm
壁厚：3.5mm
单位长度重量：4.37kg/m
型号：Q345
外径：48mm
壁厚：3.5mm
单位长度重量：4.37kg/m
型号：STK400
外径：48mm
壁厚：2.0mm
单位长度重量：2.72kg/m
型号：STK500
外径：48mm
壁厚：2.3mm
单位长度重量：3.14kg/m
从以上型号规格表中可以看出，不同型号的脚手架钢管在规格上有所不同，因此需要根据实际需求进行选购。

Q195、Q215、Q235、Q345这四种型号的脚手架钢管的外径、壁厚和单位长度重量基本上相同，由于Q235材质的性能更好，Q235的使用比例较大。

STK400和STK500两种型号的脚手架钢管的壁厚减薄了1.5-1.2mm，单位长度重量也比其他型号要轻，经济性更高，但也因此承重能力相对较低。

脚手架钢管规格1-6米半米一个规格，厚度一般是2.4--2.7毫米直径是48毫米表面一般不处理，个别涂防锈漆架子管材质：Q195、Q215或Q235规格：Φ3.0,Φ2.75,Φ3.25,Φ2.5长度：1-6米半一个规格;可按照客户要求规格加工执行标准：SY/T5768-95 GB/T3091-2001钢管脚手架的分类国内用钢管材料制作的脚手架有扣件式钢管脚手架、碗扣式钢管脚手架、承插式钢管脚手架、门式脚手架，还有各式各样的里脚手架、挂挑脚手架以及其它钢管材料脚手架。

从其材料和构造情况来着手，并可将其大致划分如下：2.1按杆件的材料划分1)单一规格钢管的脚手架。

它只使用一种规格的钢管，如扣件式钢管脚手架，只使用Ф48×3.5的电焊钢管。

2)多种规格钢管组合的脚手架。

它由两种以上的不同规格的钢管构成，如门式脚手架。

3)以钢管为主的脚手架。

即以钢管为主，并辅以其它型钢杆件所构成的脚手架，如设有槽钢顶托或底座的里脚手架，有连接钢板的挑脚手架等。

碗扣式钢管脚手架当采用钢管横杆时，为“单一钢管的脚手架”；当采用型钢搭边横杆时，为“以钢管为主的脚手架”。

2.2按横杆与立杆之间的传递垂直力的方式划分1)靠接触面摩擦作用传力。

即靠节点处的接触面压紧后的摩擦反力来支承横杆荷载并将其传给立杆，如扣件的作用，通过上紧螺栓的正压力产生摩擦力；2)靠焊缝传力。

大多数横杆与立杆的承插联结就是采用这种方式，门架也属于这种方式；3)直接承压传力。

这种方式多见于横杆搁置在立杆顶端的里脚手架；4)靠销杆抗剪传力。

即用销杆穿过横杆的立式联结板和立杆的孔洞实现联结、销杆双面受剪力作用。

这种方法在横杆和立杆的联结中已不多见。

此外，在立杆与立杆的联结中，也有3种传力方式：1)承插对接的支承传力。

即上下立杆对接，采用连接棒或承插管来确保对接的良好状态；2)销杆连接的销杆抗剪传力；3)螺扣连接的啮合传力。

即内管的外螺纹与外(套)管的内螺纹啮合传力。

脚手架钢管规格引言脚手架是在建筑施工过程中，用于支撑工人和材料的临时结构。

钢管是构建脚手架的重要组件之一。

本文将介绍常见的脚手架钢管规格，包括尺寸、材质和应用范围等方面的内容。

1. 脚手架钢管尺寸脚手架钢管的尺寸一般以外径和壁厚来表示。

常见的脚手架钢管尺寸有以下几种：•48mm × 3.5mm•48mm × 4.0mm•48mm × 4.5mm•48mm × 5.0mm这些尺寸是国内常见的脚手架钢管规格，也是施工现场常用的脚手架搭建材料。

2. 脚手架钢管材质脚手架钢管一般采用碳素结构钢制造，其主要成分是碳、硅、锰和铁。

这种材质具有高强度、耐磨损、耐腐蚀等特点，非常适合用于脚手架的搭建。

3. 脚手架钢管的应用范围脚手架钢管的应用范围非常广泛，适用于各种建筑施工、桥梁工程、电厂安装、船舶制造等领域。

它们可以用于搭建脚手架、支撑材料和设备、搬运货物等多种用途。

4. 脚手架钢管的安装和拆除脚手架钢管的安装和拆除是脚手架搭建过程中非常重要的环节。

在安装过程中，需要按照设计要求，选择合适的脚手架钢管规格，正确安装连接件，确保脚手架的稳定和安全性。

而在拆除过程中，要注意安全操作，防止意外事故的发生。

5. 脚手架钢管的维护脚手架钢管在使用过程中需要定期维护，以保证其使用寿命和稳定性。

常见的维护措施包括清洗、防锈处理、修复损坏等。

此外，在使用过程中还要注意对脚手架的合理荷载，避免超过其承载能力。

6. 脚手架钢管的市场发展趋势随着建筑工程的不断发展，脚手架钢管市场也在不断壮大。

目前，国内脚手架钢管市场的竞争比较激烈，产品质量和价格成为制约市场发展的两大关键因素。

未来，随着高新技术的应用和市场需求的增加，脚手架钢管市场有望取得更大的发展。

结论脚手架钢管规格是脚手架搭建中的重要考量因素。

了解脚手架钢管的尺寸、材质和应用范围等内容，可以帮助我们更好地选择合适的脚手架钢管，并确保脚手架的安全和可靠性。

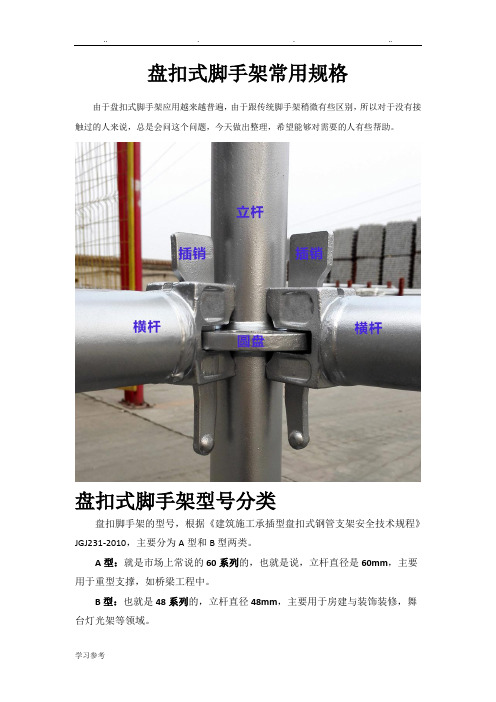

盘扣式脚手架常用规格由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。

盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为A型和B型两类。

A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm，主要用于重型支撑，如桥梁工程中。

B型：也就是48系列的，立杆直径48mm，主要用于房建与装饰装修，舞台灯光架等领域。

另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。

目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。

48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。

盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。

盘扣脚手架的立杆圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。

盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300mm。

即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。

根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m 和1.8m等，配合使用。

对于操作架来说，水平杆的长度一般选用1.8m为主，1.5m，2.4m等配合使用。

盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m的高度。

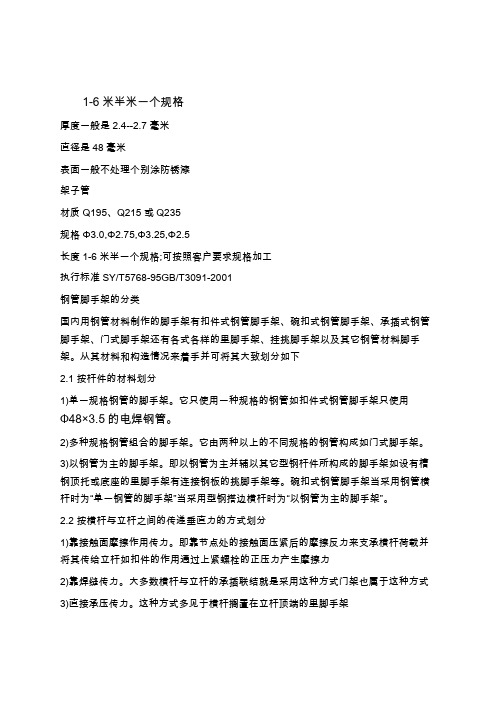

1-6米半米一个规格厚度一般是2.4--2.7毫米直径是48毫米表面一般不处理个别涂防锈漆架子管材质Q195、Q215或Q235规格Φ3.0,Φ2.75,Φ3.25,Φ2.5长度1-6米半一个规格;可按照客户要求规格加工执行标准SY/T5768-95GB/T3091-2001钢管脚手架的分类国内用钢管材料制作的脚手架有扣件式钢管脚手架、碗扣式钢管脚手架、承插式钢管脚手架、门式脚手架还有各式各样的里脚手架、挂挑脚手架以及其它钢管材料脚手架。

从其材料和构造情况来着手并可将其大致划分如下2.1按杆件的材料划分1)单一规格钢管的脚手架。

它只使用一种规格的钢管如扣件式钢管脚手架只使用Ф48×3.5的电焊钢管。

2)多种规格钢管组合的脚手架。

它由两种以上的不同规格的钢管构成如门式脚手架。

3)以钢管为主的脚手架。

即以钢管为主并辅以其它型钢杆件所构成的脚手架如设有槽钢顶托或底座的里脚手架有连接钢板的挑脚手架等。

碗扣式钢管脚手架当采用钢管横杆时为“单一钢管的脚手架”当采用型钢搭边横杆时为“以钢管为主的脚手架”。

2.2按横杆与立杆之间的传递垂直力的方式划分1)靠接触面摩擦作用传力。

即靠节点处的接触面压紧后的摩擦反力来支承横杆荷载并将其传给立杆如扣件的作用通过上紧螺栓的正压力产生摩擦力2)靠焊缝传力。

大多数横杆与立杆的承插联结就是采用这种方式门架也属于这种方式3)直接承压传力。

这种方式多见于横杆搁置在立杆顶端的里脚手架4)靠销杆抗剪传力。

即用销杆穿过横杆的立式联结板和立杆的孔洞实现联结、销杆双面受剪力作用。

这种方法在横杆和立杆的联结中已不多见。

此外在立杆与立杆的联结中也有3种传力方式1)承插对接的支承传力。

即上下立杆对接采用连接棒或承插管来确保对接的良好状态2)销杆连接的销杆抗剪传力3)螺扣连接的啮合传力。

即内管的外螺纹与外(套)管的内螺纹啮合传力。

其中后两种传力方式多用于调节高度要求的立杆连接中。

2.3按联结部件的固着方式和装设位置划分1)定距连接即联结焊件在杆件上的定距设置杆件长度定型联结点间距定型2)不定距联结即联结件为单设件通过上紧螺栓可夹持在杆件的任何部位上。

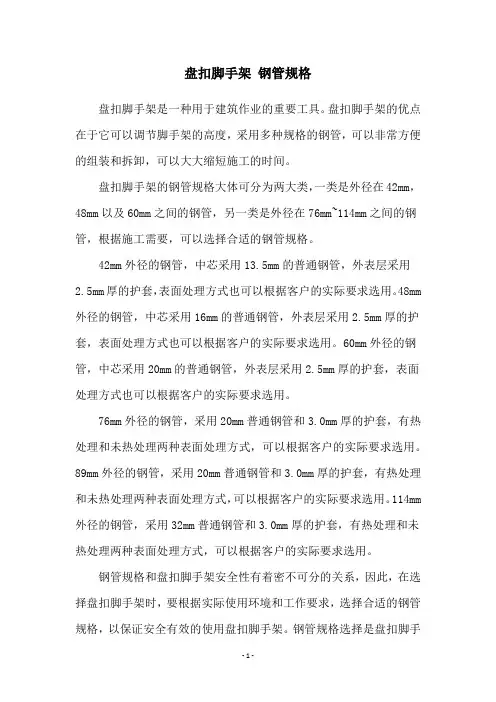

盘扣脚手架钢管规格盘扣脚手架是一种用于建筑作业的重要工具。

盘扣脚手架的优点在于它可以调节脚手架的高度，采用多种规格的钢管，可以非常方便的组装和拆卸，可以大大缩短施工的时间。

盘扣脚手架的钢管规格大体可分为两大类，一类是外径在42mm，48mm以及60mm之间的钢管，另一类是外径在76mm~114mm之间的钢管，根据施工需要，可以选择合适的钢管规格。

42mm外径的钢管，中芯采用13.5mm的普通钢管，外表层采用2.5mm厚的护套，表面处理方式也可以根据客户的实际要求选用。

48mm 外径的钢管，中芯采用16mm的普通钢管，外表层采用2.5mm厚的护套，表面处理方式也可以根据客户的实际要求选用。

60mm外径的钢管，中芯采用20mm的普通钢管，外表层采用2.5mm厚的护套，表面处理方式也可以根据客户的实际要求选用。

76mm外径的钢管，采用20mm普通钢管和3.0mm厚的护套，有热处理和未热处理两种表面处理方式，可以根据客户的实际要求选用。

89mm外径的钢管，采用20mm普通钢管和3.0mm厚的护套，有热处理和未热处理两种表面处理方式，可以根据客户的实际要求选用。

114mm 外径的钢管，采用32mm普通钢管和3.0mm厚的护套，有热处理和未热处理两种表面处理方式，可以根据客户的实际要求选用。

钢管规格和盘扣脚手架安全性有着密不可分的关系，因此，在选择盘扣脚手架时，要根据实际使用环境和工作要求，选择合适的钢管规格，以保证安全有效的使用盘扣脚手架。

钢管规格选择是盘扣脚手架安全性的重要保障，因此，在使用盘扣脚手架时，一定要注意钢管规格问题，以减少可能发生的危险事故，保障施工人员的安全。

总之，选择正确的盘扣脚手架钢管规格是盘扣脚手架的使用必不可少的步骤。

钢管规格的选择不仅要考虑使用环境和工作要求，还要考虑实际现场施工用的钢管规格，以便达到最佳的使用效果。

做好上述要求，就可以在有效环保的前提下，提高盘扣脚手架的使用效率，安全、稳定地完成施工任务。

钢管脚手架规格钢管脚手架是一种常用的建筑施工工具，它由多种规格的钢管和连接件组成，用于搭建临时性支撑和工作平台。

在不同的建筑项目中，使用不同规格的钢管脚手架可以实现不同的施工需求。

本文将介绍钢管脚手架的规格种类以及在实际施工中的应用。

一、钢管脚手架的规格种类1. 直径规格钢管脚手架的直径规格通常以英寸为单位进行标识。

常见的直径规格包括1.5英寸、1.625英寸、1.9英寸等。

不同直径的钢管在承重能力和稳定性上有所差异，因此在选择脚手架规格时需要根据实际施工需求进行合理选择。

2. 壁厚规格钢管脚手架的壁厚规格通常以毫米为单位进行标识。

常见的壁厚规格包括2.3毫米、2.5毫米、3.0毫米等。

壁厚规格的选择主要与脚手架的承重能力和使用寿命有关，较大的壁厚可以提高脚手架的稳定性和耐用性。

3. 长度规格钢管脚手架的长度规格通常以米为单位进行标识。

常见的长度规格包括2米、2.5米、3米等。

脚手架的长度规格决定了其搭建的工作平台的宽度，需要根据实际施工需要进行合理选择。

二、钢管脚手架的应用钢管脚手架在建筑施工中有广泛的应用，主要用于以下几个方面：1. 搭建临时性支撑钢管脚手架可以搭建临时性的支撑结构，用于支撑和固定建筑物的主体结构。

通过合理的设计和选择脚手架规格，可以满足建筑物在施工期间的安全支撑需求。

2. 构建工作平台钢管脚手架可以组成稳定的工作平台，便于施工人员进行高空作业。

在不同高度的平台上，可以进行各种建筑施工活动，如砌墙、抹灰、喷涂等。

3. 安装设备和材料钢管脚手架可以用于安装和拆卸建筑设备和材料。

通过脚手架的支撑和固定，施工人员可以安全、高效地进行设备和材料的安装和拆卸工作。

4. 进行检修和维护钢管脚手架还可以用于建筑物的检修和维护工作。

通过搭建脚手架，施工人员可以方便地进入建筑物内部进行维修和检查，提高工作效率和安全性。

综上所述，钢管脚手架具有多种规格，可以根据不同的建筑项目和施工需求进行选择和应用。

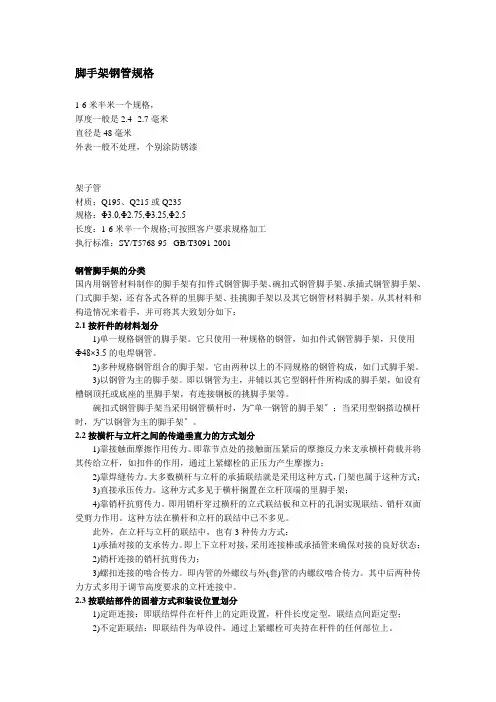

脚手架钢管规格1-6米半米一个规格，厚度一般是2.4--2.7毫米直径是48毫米外表一般不处理，个别涂防锈漆架子管材质：Q195、Q215或Q235规格：Φ3.0,Φ2.75,Φ3.25,Φ2.5长度：1-6米半一个规格;可按照客户要求规格加工执行标准：SY/T5768-95 GB/T3091-2001钢管脚手架的分类国内用钢管材料制作的脚手架有扣件式钢管脚手架、碗扣式钢管脚手架、承插式钢管脚手架、门式脚手架，还有各式各样的里脚手架、挂挑脚手架以及其它钢管材料脚手架。

从其材料和构造情况来着手，并可将其大致划分如下：2.1按杆件的材料划分1)单一规格钢管的脚手架。

它只使用一种规格的钢管，如扣件式钢管脚手架，只使用Ф48×3.5的电焊钢管。

2)多种规格钢管组合的脚手架。

它由两种以上的不同规格的钢管构成，如门式脚手架。

3)以钢管为主的脚手架。

即以钢管为主，并辅以其它型钢杆件所构成的脚手架，如设有槽钢顶托或底座的里脚手架，有连接钢板的挑脚手架等。

碗扣式钢管脚手架当采用钢管横杆时，为“单一钢管的脚手架〞；当采用型钢搭边横杆时，为“以钢管为主的脚手架〞。

2.2按横杆与立杆之间的传递垂直力的方式划分1)靠接触面摩擦作用传力。

即靠节点处的接触面压紧后的摩擦反力来支承横杆荷载并将其传给立杆，如扣件的作用，通过上紧螺栓的正压力产生摩擦力；2)靠焊缝传力。

大多数横杆与立杆的承插联结就是采用这种方式，门架也属于这种方式；3)直接承压传力。

这种方式多见于横杆搁置在立杆顶端的里脚手架；4)靠销杆抗剪传力。

即用销杆穿过横杆的立式联结板和立杆的孔洞实现联结、销杆双面受剪力作用。

这种方法在横杆和立杆的联结中已不多见。

此外，在立杆与立杆的联结中，也有3种传力方式：1)承插对接的支承传力。

即上下立杆对接，采用连接棒或承插管来确保对接的良好状态；2)销杆连接的销杆抗剪传力；3)螺扣连接的啮合传力。

即内管的外螺纹与外(套)管的内螺纹啮合传力。

架管增高管规格尺寸表
更多精彩内容请关注我们
它是架子管建筑行业的一个技术术语，架子管又称为脚手架钢管、48管、寸半管等。

它是建筑业中使用最广泛的建筑材料之一。

货架管有多种规格型号。

正是由于架管中规格的多样性，使得架管在搭建外架时可以搭建不同的高度。

今天，边肖将带您了解货架管的规格。

架子管外径为48mm，其壁厚有很多种，不同壁厚的架子管适用于承载力不同的工程。

架子管壁厚有2.0mm、2.2mm、
2.5mm、2.75mm、
3.0mm、3.25mm、3.5mm。

出厂长度一般为
6m，如果需要其他尺寸的架子管需要提前说明。

架子管厂是黑色材质，表面没有加工。

搁板管表面可以涂漆和镀锌。

涂色的架子管比较常见，常见的颜色有红色和黄色。

经过表面处理的搁板管使用寿命大大延长。

以上就是边肖为大家带来的关于搁板管规格的知识。

希望对你了解货架管有所帮助。

如果您想了解其他建材产品，您也可以联系边肖，他期待着您的光临。
