3、500x1400/1500梁支模设计参数:
(1) .梁底立杆按400*500mm部署,步距1200mm,梁底设4道承重立杆,沿梁跨度方向设置立杆加密间距为500mm,梁底采取双钢管托顶;
(2)梁侧内龙骨间距200mm,内龙骨采60.×80.mm木方,外龙骨采取双钢管,部署3道直径14mm对拉螺栓,在断面内竖向间距200+400+400,梁底立杆采取16#槽钢垫,梁两侧开连续剪刀撑;
方
案
概
况
一、高支模位于综合大楼B4区1-13轴~1-18轴交1-Q轴~1-K轴,二层楼板漏空,三层楼板标高为10.500,地下室顶板标高为-1.200,支模高度为11.5m;板厚200mm,柱最大截面1100x900;大梁截面有500x1400、500x1500、700x2300、900x2300,梁最大跨度达27m,梁最大集中线荷载约70kN/m。底部支撑为人防区覆土地下顶板,静载70KN/m2,对应地下室顶板梁重新加固。
工程概况
本工程为湖南汽车工程职业学院新校区建设项目施工三标段工程,汽车综合大楼结构形式为框架-剪力墙,基础为旋挖端承桩,总建筑面积69331.50㎡,建筑层数地上1层、5层、11层,地下1层;建筑层高:汽车综合大楼部分-1层层高5.1m, 1层层高5.6m和6.8m, 2~3层层高5m, 4~5层层高4m, 6层~10层层高3.9m, 11层高5m,校企合作区部分层高5.8m,本工程±0.00相当绝对标高60.30m。
论
证
意
见
及
结
论
署名栏(日期)

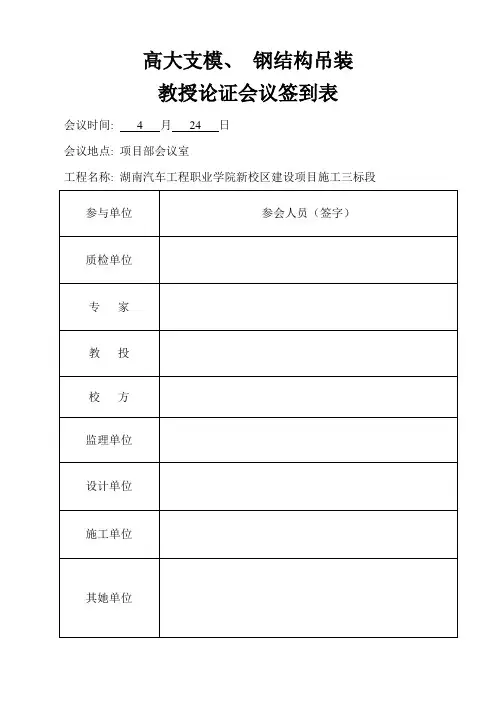

钢结构吊装专题施工方案教授论证意见表
工程名称
湖南汽车工程职业学院新校区建设项目施工三标段
工程地点
株洲市云龙示范区
