消防给水系统的管道材料选择消防给水系统是建筑物中重要的安全设施之一，它在火灾发生时能够迅速供应足够的水源来扑灭火势，保护人员生命和财产安全。
而消防给水系统的管道材料选择对于系统的性能和可靠性至关重要。
本文将探讨消防给水系统中管道材料的选择标准和常用选项。
1. PVC管道PVC (聚氯乙烯) 管道是一种常见的消防给水系统管道材料。
它具有耐腐蚀、价格低廉、施工方便等优点。
然而，由于PVC材料的燃烧性能较差，其在火灾发生时可能产生大量有毒气体，增加了人员逃生的难度。
因此，在选择PVC管道时，需要考虑建筑物的特点和使用环境，以确保在安全性和实用性之间取得平衡。
2. 镀锌钢管镀锌钢管是一种常见且耐腐蚀性能较好的管道材料，也常用于消防给水系统。
镀锌层能有效防止钢管的腐蚀，并且具备较高的强度和耐压性。
然而，镀锌钢管存在易锈蚀、施工复杂以及需要定期进行维护的缺点。
在选择镀锌钢管时，需要根据建筑物的特点和使用环境评估其可行性，并确保维护措施得到有效执行。
3. 不锈钢管不锈钢管是一种理想的消防给水系统管道材料。
它具有耐腐蚀、抗高温、抗压强度高等优点，适用于各种复杂环境。
不锈钢管的材质稳定，不易生锈，并且无毒、无味。
然而，不锈钢管的成本相对较高，施工相对复杂，需要专业的焊接工艺。
在选择不锈钢管时，需要综合考虑建筑物的需求、经济性以及施工条件等因素。
4. 铜管铜管是一种常用于消防给水系统的管道材料，具有良好的导热性能和耐腐蚀性能。
铜管的连接方式多样，可以采用焊接、压接等方式进行连接，使得施工相对简单。
然而，铜管的价格较高，对材料的要求比较严格，需要考虑到成本和可行性。
除了上述常见的消防给水系统管道材料外，还有一些特殊材料可供选择，如聚丙烯管、玻璃钢管等。
这些材料在特定的应用场景中可能更为适用，但需要在选择时充分考虑其特性和可行性。
综上所述，消防给水系统的管道材料选择需要根据建筑物的需求、环境条件、经济性等因素进行综合考虑。

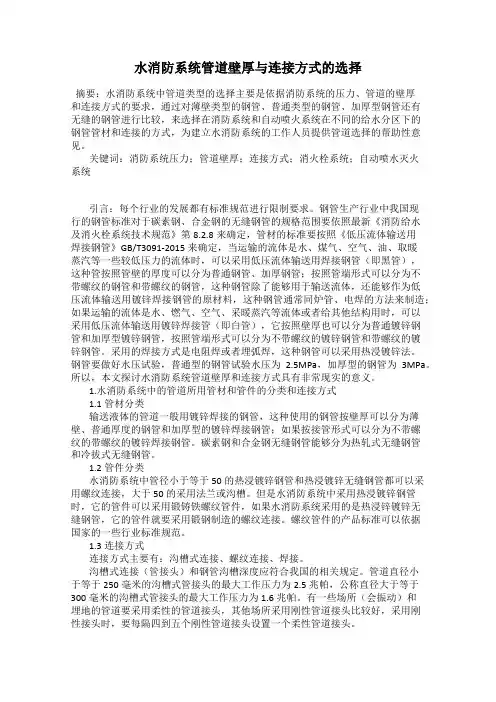

水消防系统管道壁厚与连接方式的选择摘要：水消防系统中管道类型的选择主要是依据消防系统的压力、管道的壁厚和连接方式的要求，通过对薄壁类型的钢管、普通类型的钢管、加厚型钢管还有无缝的钢管进行比较，来选择在消防系统和自动喷火系统在不同的给水分区下的钢管管材和连接的方式，为建立水消防系统的工作人员提供管道选择的帮助性意见。
关键词：消防系统压力；管道壁厚；连接方式；消火栓系统；自动喷水灭火系统引言：每个行业的发展都有标准规范进行限制要求。
钢管生产行业中我国现行的钢管标准对于碳素钢、合金钢的无缝钢管的规格范围要依照最新《消防给水及消火栓系统技术规范》第8.2.8来确定，管材的标准要按照《低压流体输送用焊接钢管》GB/T3091-2015来确定，当运输的流体是水、煤气、空气、油、取暖蒸汽等一些较低压力的流体时，可以采用低压流体输送用焊接钢管（即黑管），这种管按照管壁的厚度可以分为普通钢管、加厚钢管；按照管端形式可以分为不带螺纹的钢管和带螺纹的钢管，这种钢管除了能够用于输送流体，还能够作为低压流体输送用镀锌焊接钢管的原材料，这种钢管通常同炉管、电焊的方法来制造；如果运输的流体是水、燃气、空气、采暖蒸汽等流体或者给其他结构用时，可以采用低压流体输送用镀锌焊接管（即白管），它按照壁厚也可以分为普通镀锌钢管和加厚型镀锌钢管，按照管端形式可以分为不带螺纹的镀锌钢管和带螺纹的镀锌钢管。
采用的焊接方式是电阻焊或者埋弧焊，这种钢管可以采用热浸镀锌法。
钢管要做好水压试验，普通型的钢管试验水压为2.5MPa，加厚型的钢管为3MPa。
所以，本文探讨水消防系统管道壁厚和连接方式具有非常现实的意义。
1.水消防系统中的管道所用管材和管件的分类和连接方式1.1管材分类输送液体的管道一般用镀锌焊接的钢管，这种使用的钢管按壁厚可以分为薄壁、普通厚度的钢管和加厚型的镀锌焊接钢管；如果按接管形式可以分为不带螺纹的带螺纹的镀锌焊接钢管。
碳素钢和合金钢无缝钢管能够分为热轧式无缝钢管和冷拔式无缝钢管。
室外消防给水管网的设计规范从大范围来讲，室外给水管道工程设计首先要依据建筑设计防火规范、室外给水设计规范、建筑给水排水设计规范等相关规范和手册；然后要结合地区地理、气候特点及各地自来水公司的运行规程等实际情况，从技术可行性、经济合理性出发综合考虑、设计。
室外消防给水管网在设计时应满足以下要求：一、室外管网的形式室外消防给水管道应布置成环状,管道直径不应小于DN100向环状管网输水的进水管不应少于2条，当其中一条发生故障时，其余的进水管应能满足消防用水总量的供水要求，同时环状管道应采用阀门分成若干独立段，每段内室外消火栓的数量不宜超过5个。
当建筑物室外消防用水量小于等于15L/s时，可布置成枝状。
二、室外管道的敷设要求1、室外消防给水管网应布置成环状。
在建设初期，采用环状管网有困难时，可采用枝状管网，但考虑将来有连成环状管网的可能。
同时在消防用水量较大的单位（例如消防用水量超过20l/s），应设消防水池。
一般居住建筑和企业单位内，如果消防用水量不大，例如消防用水量小于15L/s，设置环状管网有困难时，可采用枝状管网，火场用水安全问题可由消防队采取相应措施予以保证。
2、环状管网的输水干管及向环状管网输水的输水管均不应少于两条，当其中一条发生故障时，其余的干管应仍能通过消防用水总量。
3、为确保火场用水，避免因个别管段损坏导致管网供水中断，环状管道应用阀门分成若干独立段，每段内消火栓的数量不宜超过5个。
管网上的消防阀门设置应在管网节点处按“n-1”原则进行（n为管网段数，如三通管处需布置的阀门数为3-1=2个），并以两阀门间的管道上消火栓数量不超过5个进行效核。
若超过5个时，应增加消防阀门。
4、在设计企业单位室外消防给水管网时，应按同一时间内的火灾次数，将着火点消防用水量布置在管网的最不利进行计算。
当生产、生活用水量达到最高日最大小时流量时，仍应保证消防用水秒流量。
5、室外消防给水管道的最小直径不应小于100mm。
给排水管材使用标准一、室内给排水1.1室内冷给水管①进户水表后：采用S5系列的PP-R塑料管，热熔连接。
②水表管井立管：Φ＜DN50采用S5系列的PP-R塑料管，热熔连接；DN50≤Φ≤DN150采用衬塑热镀锌钢管，沟槽连接。
1.2室内热水管①进户水表后：采用S3.2系列的PP-R塑料管，热熔连接。
②住宅内热水立管及住宅外其它部位：Φ≤DN100采用内外壁热镀锌钢管，丝扣连接。
Φ> DN100采用内外壁热镀锌钢管，法兰连接1.3室内采暖管①进户水表后：A．地板采暖采用PE-RT(耐热增强型聚乙烯)或采用有阻氧层的PB管（前者优先）B．散热器采暖采用采暖用PP-R塑料管或PE-RT(耐热增强型聚乙烯) （前者优先）②水表管井立管：热镀锌钢管Φ> DN100为法兰连接，Φ≤DN100为螺纹连接1.4室内污废排水管①建筑标高100米以下标准层：排水立管采用UPVC螺旋消音管材，横管采用UPVC 管, 粘接②裙楼转换层： UPVC（加厚）排水管或卡箍式铸铁管1.5室内雨水管①建筑标高100米以下标准层：采用给水聚氯乙稀塑料管，承插口粘接②裙楼转换层：卡箍式铸铁管或UPVC排水管。
1.6压力排水①污废水泵出水管采用镀锌钢管，丝扣连接②人防防护结构（顶板和侧墙）内的排水管采用内外壁热浸镀锌钢管，丝扣连接。
二、室外市政给排水2.1室外市政给水管①Φ≤DN300采用100级PE给水管或球墨铸铁②Φ＞DN300采用卷焊钢板内衬水泥管，按照三油两布的做法实施管道防腐的工序2.2室外市政排水管①市政污水：Φ≤DN200；UPVC排水管；Φ＜DN200Φ≤DN400；双壁波纹管；Φ＞DN400中空壁缠绕波纹管。
②市政雨水：Φ≤DN300的选用普通混凝土管，Φ＞DN300采用钢筋混凝土管三、消防部分①室内消火栓管道：采用内外壁热浸镀锌钢管或焊接钢管，焊接②自动喷水灭火系统报警阀前的管道采用焊接钢管，焊接后作防腐处理，报警阀之后的管道采用热浸内外镀锌钢管，管径DN≤100，丝扣连接；管径DN>100，沟槽连接；DN≥50的管道与阀门相接采用法兰连接。
消防给水管道敷设消防给水管道是保护人民生命财产安全的重要设施，正确的敷设方法和技术对于消防设施的正常运行至关重要。
本文将从材料选择、敷设过程、检验要求等方面详细介绍消防给水管道的敷设。
一、材料选择1. 管道材料消防给水管道常用的管材有铸铁管、钢管、不锈钢管、聚氯乙烯(PVC)管等。
根据实际情况选择材料，保证管道的耐压、耐腐蚀性能，并满足相关的消防验收标准。
2. 接头材料接头材料应具有良好的密封性和耐高温性能，常用的接头材料有铸铁管接头、钢管焊接接头等。
根据管道材料的不同，合理选择相应的接头材料。
二、敷设过程1. 规划设计在敷设消防给水管道前，应根据实际情况进行规划设计，包括管道的布局、管径的选择、管道的支架及固定方式等。
确保管道的布置合理、结构坚固，并预留检修口以方便维修和检查。
2. 管路安装根据设计要求，将管道逐段敷设并进行固定，保持管道在水平或者规定的坡度范围内。
注意管道的连接方式，使用合适的接头进行连接，并进行密封处理，确保管道连接的牢固性和密封性。
3. 管道支架安装根据规划设计要求，安装管道支架，确保管道固定牢固且符合设计要求。
支架的间距和固定方式应满足相关的规范要求，避免管道受力过大或松动造成安全隐患。
4. 管道保护在敷设过程中，需要采取措施保护管道。
如在施工现场设置警示标识，避免人员或机械设备对管道造成损坏；对于埋地管道，应在管道周围设置砂垫或绝缘层，以减少地面荷载和防腐蚀。
三、检验要求1. 外观检查进行管道敷设后，应对管道进行外观检查。
要求管道表面光滑、没有明显的凹凸、裂纹或划痕，并无渗漏迹象。
2. 管道连接检查对管道连接处进行检查，确保连接牢固，并无松动现象和渗漏。
需进行水压测试，根据设计要求进行相应的试验，并记录试验结果。
3. 尺寸检验测量管道的尺寸，包括管径、长度等，确保符合设计要求。
4. 修补处理如发现管道存在破损、渗漏等问题，应及时进行修补处理，并重新进行检查，确保问题得到解决。

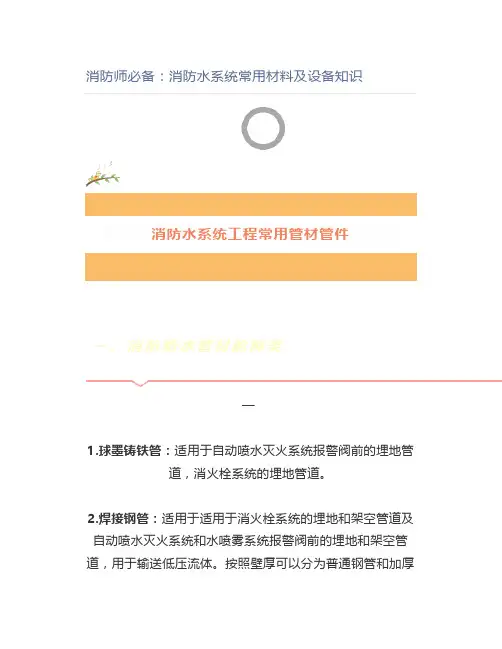

消防师必备：消防水系统常用材料及设备知识消防水系统工程常用管材管件一、消防给水管材的种类一1.球墨铸铁管：适用于自动喷水灭火系统报警阀前的埋地管道，消火栓系统的埋地管道。
2.焊接钢管：适用于适用于消火栓系统的埋地和架空管道及自动喷水灭火系统和水喷雾系统报警阀前的埋地和架空管道，用于输送低压流体。
按照壁厚可以分为普通钢管和加厚钢管。
按工艺不同可以分为普通焊接钢管和热浸镀锌焊接钢管。
3.无缝钢管：适用于主干管或系统下部工作压力较高部位的管道。
按照工艺不同可以分为热轧和冷轧两种。
二、消防给水管材的选用1.室外消火栓给水系统（1）当室外消防为生活、消防合用管道系统或低压消防给水系统时，可选用允许压力较低的承插支管的球墨铸铁管、焊接钢管、内外壁热镀锌焊接钢管，以及PE给水管。
（2）当室外消防给水系统为临时高压或常高压给水系统，且系统工作压力较低时，在管材允许的压力范围内可采用上述（1）的管材；当系统的工作压力较大时，应根据系统工作压力情况，分别采用法兰式球墨铸铁管、焊接钢管、内外壁热镀锌普通钢管或加厚钢管以及无缝钢管。
2.室内消火栓给水系统（1）当室内消火栓系统的工作压力≤1.0Mpa时，可采用普通焊接钢管、内外壁热镀锌普通焊接钢管。
（2）当室内消火栓系统的工作压力为1.0~1.6Mpa时，可采用加厚焊接钢管、热镀锌加厚焊接钢管和无缝钢管。
3.自动喷水灭火系统配水管道应采用内外壁热镀锌钢管，当报警阀入口前管道采用内壁不防腐的钢管时，应在管道的末端设置过滤器。
三、消防给水管材的连接1.消防给水常用管材的连接方式球墨铸铁管常用连接方式：承插连接钢管常用连接方式：螺纹连接、法兰连接、焊接连接、卡箍连接等。
2.消防给水常用管材的连接一般要求（1）消火栓给水系统管道当采用内外壁热浸镀锌钢管时，不应采用焊接。
系统管道采用内壁不防腐管道时，可采用焊接连接，但管道焊接应符合相关要求。
自动喷水灭火系统报警阀后管道不能采用焊接，应采用螺纹、沟槽式管接头或法兰接头。

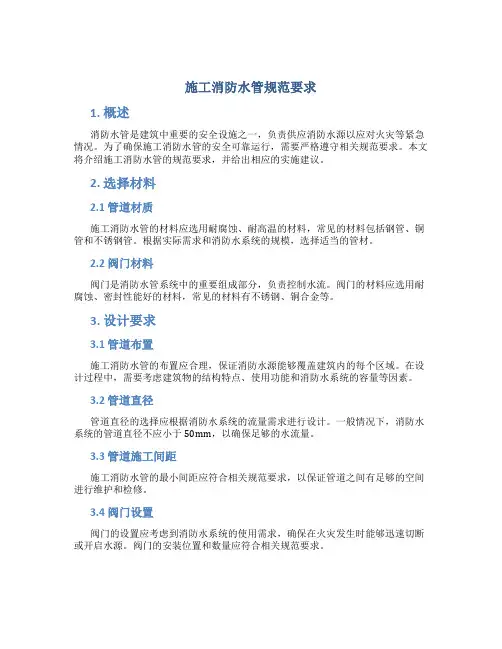

施工消防水管规范要求1. 概述消防水管是建筑中重要的安全设施之一，负责供应消防水源以应对火灾等紧急情况。
为了确保施工消防水管的安全可靠运行，需要严格遵守相关规范要求。
本文将介绍施工消防水管的规范要求，并给出相应的实施建议。
2. 选择材料2.1 管道材质施工消防水管的材料应选用耐腐蚀、耐高温的材料，常见的材料包括钢管、铜管和不锈钢管。
根据实际需求和消防水系统的规模，选择适当的管材。
2.2 阀门材料阀门是消防水管系统中的重要组成部分，负责控制水流。
阀门的材料应选用耐腐蚀、密封性能好的材料，常见的材料有不锈钢、铜合金等。
3. 设计要求3.1 管道布置施工消防水管的布置应合理，保证消防水源能够覆盖建筑内的每个区域。
在设计过程中，需要考虑建筑物的结构特点、使用功能和消防水系统的容量等因素。
3.2 管道直径管道直径的选择应根据消防水系统的流量需求进行设计。
一般情况下，消防水系统的管道直径不应小于50mm，以确保足够的水流量。
3.3 管道施工间距施工消防水管的最小间距应符合相关规范要求，以保证管道之间有足够的空间进行维护和检修。
3.4 阀门设置阀门的设置应考虑到消防水系统的使用需求，确保在火灾发生时能够迅速切断或开启水源。
阀门的安装位置和数量应符合相关规范要求。
4. 安装要求4.1 管道连接管道的连接应采用可靠的方法，确保连接处不泄漏。
常见的连接方式有螺纹连接、焊接和卡套连接等，具体选择应根据管道材料和工程要求来确定。
4.2 阀门安装阀门的安装应牢固可靠，确保阀门能正常运行。
在安装过程中，应注意阀门的方向和操作方式，方便使用者进行操作。
4.3 管道支架管道应采用合适的支架进行固定，以防止管道发生位移或下沉。
支架的材料应选用耐腐蚀、耐高温的材料，并按照相关要求进行安装。
5. 检测与验收5.1 施工过程检测在施工过程中，应定期进行管道的检测，确保管道的连接处没有泄漏或其他损坏情况。
检测方法可以采用压力测试等。
5.2 施工质量验收施工完毕后，应进行质量验收，以确保施工消防水管符合相关规范要求。

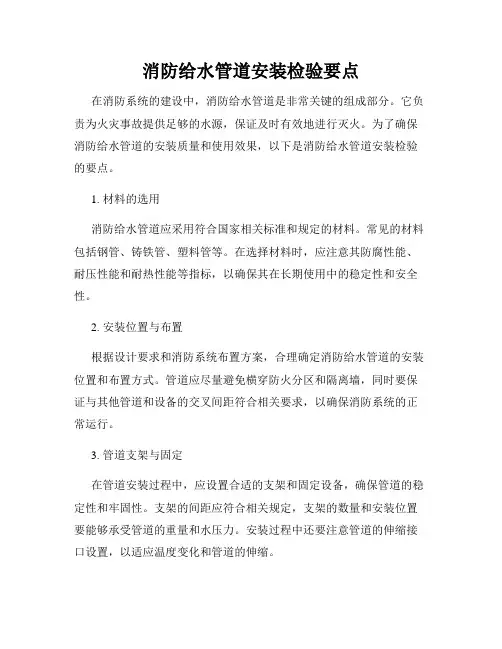

消防给水管道安装检验要点在消防系统的建设中，消防给水管道是非常关键的组成部分。
它负责为火灾事故提供足够的水源，保证及时有效地进行灭火。
为了确保消防给水管道的安装质量和使用效果，以下是消防给水管道安装检验的要点。
1. 材料的选用消防给水管道应采用符合国家相关标准和规定的材料。
常见的材料包括钢管、铸铁管、塑料管等。
在选择材料时，应注意其防腐性能、耐压性能和耐热性能等指标，以确保其在长期使用中的稳定性和安全性。
2. 安装位置与布置根据设计要求和消防系统布置方案，合理确定消防给水管道的安装位置和布置方式。
管道应尽量避免横穿防火分区和隔离墙，同时要保证与其他管道和设备的交叉间距符合相关要求，以确保消防系统的正常运行。
3. 管道支架与固定在管道安装过程中，应设置合适的支架和固定设备，确保管道的稳定性和牢固性。
支架的间距应符合相关规定，支架的数量和安装位置要能够承受管道的重量和水压力。
安装过程中还要注意管道的伸缩接口设置，以适应温度变化和管道的伸缩。
4. 接口与连接消防给水管道的接口与连接必须牢固可靠，以确保系统的完整性和水流的畅通。
在连接过程中，应使用符合标准的管道接头、法兰、螺栓等配件，并正确选择密封材料。
接口处应进行严密性测试，确保无渗漏现象。
5. 增压供水设备消防给水管道中的增压供水系统在火灾发生时起到至关重要的作用。
对增压供水设备进行定期的检验和维护是确保其正常运行的关键。
检验项目包括压力稳定性、启动时间、自动切换性能等，必要时可以进行负载试验和性能测试。
6. 导线和防静电措施为了保证消防给水管道的安全性，导线和接地装置必须符合规范要求。
导线的截面积和导体材料应按照标准进行选择，接地装置应合理布置和连接。
对于易产生静电的介质，还应采取相应的防静电措施，以降低火灾发生的风险。
7. 安全标志与警示标识消防给水管道的安装应设置安全标志和警示标识，以提醒工作人员和维护人员注意安全。
安全标志包括“消防给水管道”标识、“禁止乱穿管道”标识等，警示标识包括“高压”、“易燃”、“高温”等。

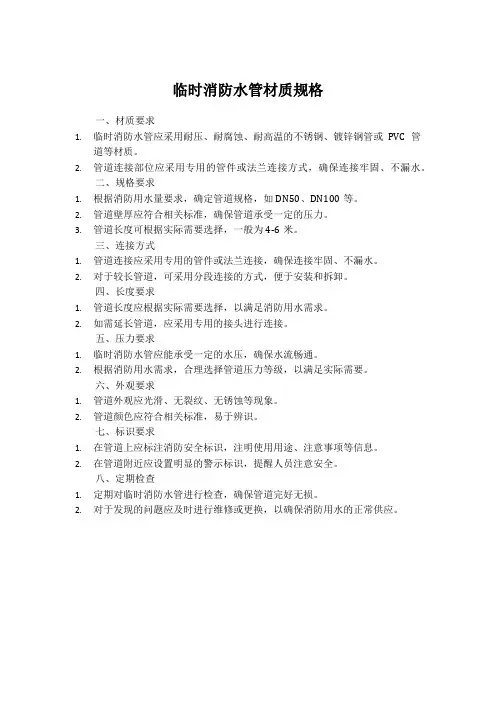

临时消防水管材质规格
一、材质要求
1.临时消防水管应采用耐压、耐腐蚀、耐高温的不锈钢、镀锌钢管或PVC管
道等材质。
2.管道连接部位应采用专用的管件或法兰连接方式，确保连接牢固、不漏水。
二、规格要求
1.根据消防用水量要求，确定管道规格，如DN50、DN100等。
2.管道壁厚应符合相关标准，确保管道承受一定的压力。
3.管道长度可根据实际需要选择，一般为4-6米。
三、连接方式
1.管道连接应采用专用的管件或法兰连接，确保连接牢固、不漏水。
2.对于较长管道，可采用分段连接的方式，便于安装和拆卸。
四、长度要求
1.管道长度应根据实际需要选择，以满足消防用水需求。
2.如需延长管道，应采用专用的接头进行连接。
五、压力要求
1.临时消防水管应能承受一定的水压，确保水流畅通。
2.根据消防用水需求，合理选择管道压力等级，以满足实际需要。
六、外观要求
1.管道外观应光滑、无裂纹、无锈蚀等现象。
2.管道颜色应符合相关标准，易于辨识。
七、标识要求
1.在管道上应标注消防安全标识，注明使用用途、注意事项等信息。
2.在管道附近应设置明显的警示标识，提醒人员注意安全。
八、定期检查
1.定期对临时消防水管进行检查，确保管道完好无损。
2.对于发现的问题应及时进行维修或更换，以确保消防用水的正常供应。

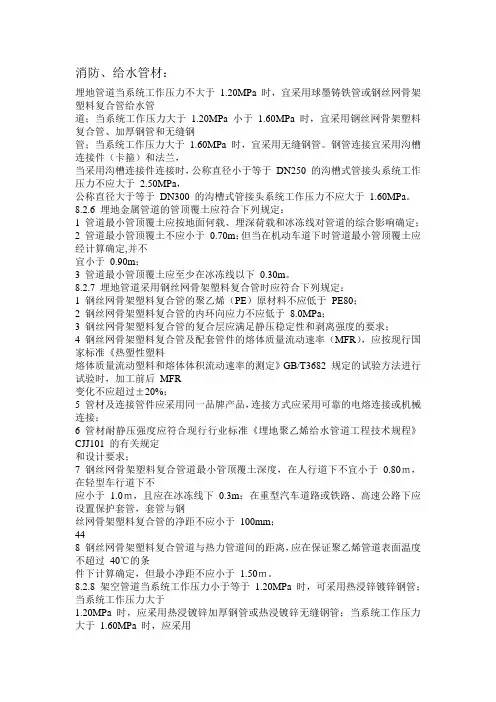

消防、给水管材：埋地管道当系统工作压力不大于 1.20MPa 时，宜采用球墨铸铁管或钢丝网骨架塑料复合管给水管道；当系统工作压力大于 1.20MPa 小于 1.60MPa 时，宜采用钢丝网骨架塑料复合管、加厚钢管和无缝钢管；当系统工作压力大于 1.60MPa 时，宜采用无缝钢管。
钢管连接宜采用沟槽连接件（卡箍）和法兰，当采用沟槽连接件连接时，公称直径小于等于DN250 的沟槽式管接头系统工作压力不应大于2.50MPa，公称直径大于等于DN300 的沟槽式管接头系统工作压力不应大于 1.60MPa。
8.2.6 埋地金属管道的管顶覆土应符合下列规定：1 管道最小管顶覆土应按地面何载、埋深荷载和冰冻线对管道的综合影响确定；2 管道最小管顶覆土不应小于0.70m；但当在机动车道下时管道最小管顶覆土应经计算确定,并不宜小于0.90m；3 管道最小管顶覆土应至少在冰冻线以下0.30m。
8.2.7 埋地管道采用钢丝网骨架塑料复合管时应符合下列规定：1 钢丝网骨架塑料复合管的聚乙烯（PE）原材料不应低于PE80；2 钢丝网骨架塑料复合管的内环向应力不应低于8.0MPa；3 钢丝网骨架塑料复合管的复合层应满足静压稳定性和剥离强度的要求；4 钢丝网骨架塑料复合管及配套管件的熔体质量流动速率（MFR），应按现行国家标准《热塑性塑料熔体质量流动塑料和熔体体积流动速率的测定》GB/T3682 规定的试验方法进行试验时，加工前后MFR变化不应超过±20%；5 管材及连接管件应采用同一品牌产品，连接方式应采用可靠的电熔连接或机械连接；6 管材耐静压强度应符合现行行业标准《埋地聚乙烯给水管道工程技术规程》CJJ101 的有关规定和设计要求；7 钢丝网骨架塑料复合管道最小管顶覆土深度，在人行道下不宜小于0.80ｍ，在轻型车行道下不应小于 1.0ｍ，且应在冰冻线下0.3m；在重型汽车道路或铁路、高速公路下应设置保护套管，套管与钢丝网骨架塑料复合管的净距不应小于100mm；448 钢丝网骨架塑料复合管道与热力管道间的距离，应在保证聚乙烯管道表面温度不超过40℃的条件下计算确定，但最小净距不应小于 1.50ｍ。
消防给水管道最全知识点1.管材和阀门1)埋地管道。
当系统工作压力不大于1.20MPa时，宜采用球墨铸铁管或钢丝网骨架塑料复合管给水管道；当系统工作压力大于1.20MPa小于1.60MPa时，宜采用钢丝网骨架塑料复合管、加厚钢管和无缝钢管；当系统工作压力大于1.60MPa时，宜采用无缝钢管。
2)架空管道。
当系统工作压力小于等于 1.20MPa时，可采用热浸锌镀锌钢管;当系统工作压力大于1.20MPa时,应采用热浸镀锌加厚钢管或热浸镀锌无缝钢管;当系统工作压力大于1.60MPa时,应采用热浸镀锌无缝钢管。
3)阀门。
①埋地管道的阀门宜采用带启闭刻度的暗杆闸阀，当设置在阀门井内时可采用耐腐蚀的明杆闸阀。
②室内架空管道的阀门宜采用蝶阀、明杆闸阀或带启闭刻度的暗杆闸阀等。
③室外架空管道宜采用带启闭刻度的暗杆闸阀或耐腐蚀的明杆闸阀。
④埋地管道的阀门应采用球墨铸铁阀门,室内架空管道的阀门应采用球墨铸铁或不锈钢阀门,室外架空管道的阀门应采用球墨铸铁阀门或不锈钢阀门。
⑤消防给水系统管道的最高点处宜设置自动排气阀。
⑥消防水泵出水管上的止回阀宜采用水锤消除止回阀,当消防水泵供水高度超过24m时,应采用水锤消除器。
当消防水泵出水管上设有囊式气压水罐时,可不设水锤消除设施。
2.室外消防给水管网设置要求1)室外消防给水采用两路消防供水时应采用环状管网，但当采用一路消防供水时可采用枝状管网。
2)向环状管网输水的进水管不应少于两条,当其中一条发生故障时,其余的进水管应能满足消防用水总量的供给要求。
3)管道的直径应根据流量、流速和压力要求经计算确定，但不应小于DN100。
4)消防给水管道应采用阀门分成若干独立段,每段内室外消火栓的数量不宜超过5个。
3.室内消防给水管网设置要求1)室内消火栓系统管网应布置成环状,当室外消火栓设计流量不大于20L/s,且室内消火栓不超过10个时,除特殊要求外,可布置成枝状。
2)当由室外生产生活消防合用系统直接供水时,合用系统除应满足室外消防给水设计流量以及生产和生活最大小时设计流量的要求外,还应满足室内消防给水系统的设计流量和压力要求。
消防给水管材的选用1 引言随着社会与经济的不断发展，为了保证建筑的防火安全，消防给水工程的重要性日益突出。
在实际工程应用过程中，消防给水管材选择与连接方法不当造成的问题层出不穷。
轻则返工耽误工期，造成不必要的浪费；重则造成系统无法正常运行。
作为工程技术人员有必要从消防给水管材种类、管材选用与管材连接技术等方面出发，掌握各种消防管材在不同消防系统、不同使用场所应注意的问题，并加以明确的辨别，确保各种消防给水管材得以正确的使用。
2 消防给水管材的种类2.1 球墨给水铸铁管2.1.1 使用场所主要用于自动喷水灭火系统报警阀前的埋地管道，消火栓系统的埋地管道。
2.1.2 球墨铸铁管分类（1）按口径分：DN40-DN2600共30种规格，消防工程常用管材DN40-250mm。
（2）按对接形式分：滑入式（T型）、机械式（K型、NⅡ型、SⅡ型）和法兰式。
（3）法兰式的对接方式根据标准壁厚级别、DN和PN可分为：离心铸造焊接法兰管、离心铸造螺纹法兰管和整体铸造法兰管。
（4）其管材承压分别为PN10、PN16、PN25和PN40等级别。
2.1.3 承插直管与连接方式允许压力（1）承插直管允许压力见表1所示。
表1 承插直管允许压力管材允许压力承插直管消防常用管材DN40-DN250mm允许工作压力（PFA） 2.5-6.4 MPa 5.4-6.4 MPa最大允许工作压力(PMA) 3.0-7.7 MPa 6.5-7.7 MPa允许试验压力（PEA） 3.5-9.6 MPa 7.0-9.6 MPa* 承插直管在最大允许工作压力与允许试验压力值下，工作会受管线其它部分低承受力的限制。
（2）承插直管及连接方式允许的工作压力应符合相关要求。
其它要求详《水及燃气管道用球墨铸铁管、管件和附件》（GB/T 13295-2003）。
2.2 低压流体输送焊接钢管2.2.1 分类普通焊接钢管、热浸镀锌焊接钢管。
2.2.2 普通焊接钢管适用范围（1）消火栓给水系统的埋地、架空管道。
消防给水管材管件及其敷设设计技术规范7．5．1 管材及管件的主要要求。
1 管材。
1) 自动喷水灭火系统和水喷雾灭火系统报警阀以前的管道、消火栓系统给水管，架空时应采用内外壁热浸镀锌钢管；埋地时应采用球墨铸铁管，自动喷水灭火系统和水喷雾灭火系统报警阀以后的管道可采用热浸镀锌钢管、铜管、不锈钢管及钢衬塑、不锈钢衬塑等管道。
2）消防给水管道当采用钢管时应符合表7．5．1—1所列标准，当压力小于等于2MPa时，最小壁厚应符合下列要求：①采用焊接、法兰连接或螺纹连接时：当管径小于等于DNl25，最小管壁序列号为Sch20钢管；当管径为DNl50，最小管壁厚为3．4mm；当管径为DN200及DN250时，最小管壁厚为4．78mm。
②采用卡箍连接时：当管径大于等于DNl00，最小管壁序列号为Sch30钢管；当管径小于DNl00，最小管壁序列号为Sch40钢管。
3）热浸锌镀锌焊接钢管分为普通钢管和加厚钢管，当系统压力小于等于1．2MPa时，可采用热浸锌镀锌焊接普通钢管；当系统压力大于1．2MPa时，应采用热浸镀锌焊接加厚钢管或无缝钢管，一般情况下管壁的壁厚可根据7．5．1条1款2）的①、②确定。
4）当喷头为600锥管螺纹(NT)时，宜采用热浸镀锌无缝钢管。
2 管材及管件的主要标准：各种消防给水管材及管件标准见表7．5．1—1。
表7.5.1－1 消防给水管材及管件标准序号标准管材及管件1 GB/T309低压流体输送用镀锌焊接钢管12 GB/T309低压流体输送用焊接钢管23 GB/T816低压流体输送用无缝钢管34 GB/T871梯唇型橡胶圈接口铸铁管45 GB/T871柔性机械接口铸铁管件56 GB/T132球墨铸铁管件947 GB/T132离心主造球墨铸铁管958 GB/T149流体输送用不锈钢无缝钢管69 GB/T156 沟槽式管接头7．5．2 管道敷设的技术要求：1 管道接口：1) 管道的连接方式有：卡箍连接、螺纹连接、法兰连接和焊接连接。
消防给水管材与连接方式总结随着社会与经济的不断发展，为了保证建筑的防火安全，消防给水工程的重要性日益突出。
在实际工程应用过程中，消防给水管材选择与连接方法不当造成的问题层出不穷。
轻则返工耽误工期，造成不必要的浪费；重则造成系统无法正常运行。
作为工程技术人员有必要从消防给水管材种类、管材选用与管材连接技术等方面出发，掌握各种消防管材在不同消防系统、不同使用场所应注意的问题，并加以明确的辨别，确保各种消防给水管材得以正确的使用。
一、消防给水管材的种类（一）、球墨给水铸铁管主要用于自动喷水灭火系统报警阀前的埋地管道，消火栓系统的埋地管道。
球墨铸铁管分类：1、按口径分：DN40～DN2600共30种规格，消防工程常用管材DN40～250mm。
2、按对接形式分：滑入式（T型）、机械式（K型、NⅡ型、SⅡ型）和法兰式。
3、法兰式的对接方式根据标准壁厚级别、DN和PN可分为：离心铸造焊接法兰管、离心铸造螺纹法兰管和整体铸造法兰管。
4、其管材承压分别为PN10、PN16、PN25和PN40等级别。
5、承插直管及连接方式允许的工作压力应符合相关要求。
其它要求详《水及燃气管道用球墨铸铁管、管件和附件》（GB/T 13295-2003）。
（二）、低压流体输送焊接钢管1、分类普通焊接钢管、热浸镀锌焊接钢管。
2、普通焊接钢管适用范围（1）消火栓给水系统的埋地、架空管道。
（2）自动喷水灭火系统和水喷雾灭火系统报警阀前的埋地、架空管道。
在报警阀前要求加设过滤器。
（3）焊接钢管埋地应按有关要求做防腐处理，否则易产生锈蚀，影响使用寿命。
3、热浸镀锌焊接钢管适用范围（1）消火栓给水系统、自动喷淋灭火系统和水喷雾灭火系统的埋地、架空管道。
（2）埋地也应考虑防腐措施。
4、焊接钢管、规格及最大工作压力（1）普通焊接钢管与热浸镀锌焊接钢管按其壁厚分为普通钢管和加厚钢管。
（2）热浸镀锌焊接钢管规格为DN6～DN150。
（3）公称直径大于DN150的焊接钢管规格详《低压流体输送用焊接钢管》（GB/T3091-2001）。
室外消防及给水管道施工方案消防管网:本工程消防给水管线总长度为580米，管线工作压力为1。
6MPa。
管线采用手工电弧焊焊接,并且管材要求外采用沥青油毡防腐。
1。
1管材及接口要求:A、本工程中的室外消防给水管道材质选用镀锌钢管（管径为DN150mm）。
管线接口型式为手工电弧焊接,并按照规范要求进行无损检测。
B、根据管材材质，本工程中焊条拟选用J4303焊条。
C、管道壁厚小于等于3mm，坡口形式采I型；管道壁厚大于3mm、小于等于9mm，坡口形式采V型。
D、设计压力大于1MPa,且不大于1.6MPa的管道，同一焊工焊接的同一管线编号的焊接接头无损探伤检测比例不得低于5％，且不少于一个接头，设计压力不大于1MPa的管道可不进行无损探伤检测。
本工程中消防管线的设计压力为1。
6MPa，所以探伤比列确定为5%。
1。
2管道基础要求：管道应铺设在原土地基上,如果在回填土路段铺设，则应在路基形成后再行开挖,并确保填方段管道基础下为天然砂砾回填。
对于超挖的管沟，也应回填天然砂砾到管道基础标高。
管沟内的废弃构筑物、粒径超过20mm的硬石、砖木、垃圾等杂物必须清除。
管槽开挖时如遇到淤泥层,则应清理到管槽设计标高至少0。
5米以下，回填天然砂砾,并要抛毛石至管槽基础设计标高（具体回填用料可视现场土质情况而定）。
管道基底处理完成后应进行碾压，其压实系数要求在0.90.地基处理符合要求后应进行管线基础施工，本工程中的消防给水管道基础拟采用180度的砂石基础，管底基础最小厚度不小于200mm。
其压实系数要求如下：管底部分为0.85~0.90，管腹部分为0.94。
1.3管道埋设要求:本工程中消防给水管线的埋设深度为： 0。
8米（地面至管顶）.考虑到管道基底土质原为回填土或是耕植土且管道安装完成并在回填后需在上方通形车辆,所以管线回填埋设时要先做管线撼砂处理。
撼砂采用具体材料及撼砂至管顶高度可在施工前视现场具体情况而定。
1.4管沟测量放线：A、在消防管道的放线与测量前完成定位和高程的测量布点工作，并对基准点采取保护措施，并作出明显标记。
雨水斗材质【篇一：给排水管材选用及接法】一、消防给水管材及接法1. 管材自动喷水灭火系统和水喷雾灭火系统报警阀以前的管道、消火栓系统给水管，架空时应采用内外壁热浸镀锌钢管；埋地时应采用球墨铸铁管，自动喷水灭火系统和水喷雾灭火系统报警阀以后的管道可采用热浸镀锌钢管、铜管、不锈钢管及钢涂塑、不锈钢衬塑等管道。
2. 采用钢管时压力小于等于2mpa时，最小壁厚有要求，详技术措施p274。
3. 热浸镀锌焊接钢管分为普通钢管、加厚钢管、和无缝钢管，当系统压力小于等于1.0mpa时，可采用热浸镀锌焊接钢管；当系统压力在1.0-1.6间时，应采用热浸镀锌焊接加厚钢管；当系统压力大于1.6时应采用热浸镀锌无缝钢管。
4. 当喷头为60度锥管螺纹时（nt），宜采用热浸镀锌无缝钢管。
5. 管道接口：卡箍连接、螺纹连接、法兰和焊接。
系统管道的连接镀锌钢管应采用槽式连接件（卡箍）、螺纹或法兰连接。
报警阀前采用内壁不防腐钢管时，可焊接连接。
系统中管径dn小于等于80时，采用螺纹连接，管径dn大于80时，可采用卡箍连接、法兰连接或焊接。
因卡箍连接要求的施工空间小，便于维修，是目前最佳的连接方式。
二、建筑物内排水管道管材及接法1. 建筑物内排水管道管材应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件。
2. 环境温度可能出现0度以下的场所应采用金属排水管；连续或经常排水温度大于40度或瞬时排水温度大于80度的排水管道，如公共浴室、旅馆等有热水供应系统的卫生间生活废水排水管道系统、高温排水设备的排水管道系统、公共建筑厨房及灶台等有热水排出的排水横支管及横干管等，应采用金属排水管或耐热塑料排水管。
3. 压力排水管道可采用耐压塑料管、金属管或涂塑复合钢管。
4. 对建筑标准要求较高的建筑、要求环境安静的场所，当普通塑料排水管道的水流噪声不能满足噪声控制要求时，应采取相应空气隔声或结构隔声措施，如选用特制的消声管材及管件、采用隔声效果好的墙体（实体墙、夹层轻质墙、有泡沫塑料填充的隔声墙等）、管道支架设橡胶衬垫、穿越楼板处管道外壁包缠消音绝缘材料、设置器具通气管等。
消防给水管材的选用1 引言随着社会与经济的不断发展，为了保证建筑的防火安全，消防给水工程的重要性日益突出。
在实际工程应用过程中，消防给水管材选择与连接方法不当造成的问题层出不穷。
轻则返工耽误工期，造成不必要的浪费；重则造成系统无法正常运行。
作为工程技术人员有必要从消防给水管材种类、管材选用与管材连接技术等方面出发，掌握各种消防管材在不同消防系统、不同使用场所应注意的问题，并加以明确的辨别，确保各种消防给水管材得以正确的使用。
2 消防给水管材的种类2.1 球墨给水铸铁管2.1.1 使用场所主要用于自动喷水灭火系统报警阀前的埋地管道，消火栓系统的埋地管道。
2.1.2 球墨铸铁管分类（1）按口径分：DN40-DN2600共30种规格，消防工程常用管材DN40-250mm。
（2）按对接形式分：滑入式（T型）、机械式（K型、NⅡ型、SⅡ型）和法兰式。
（3）法兰式的对接方式根据标准壁厚级别、DN和PN可分为：离心铸造焊接法兰管、离心铸造螺纹法兰管和整体铸造法兰管。
（4）其管材承压分别为PN10、PN16、PN25和PN40等级别。
2.1.3 承插直管与连接方式允许压力（1）承插直管允许压力见表1所示。
表1 承插直管允许压力管材允许压力承插直管消防常用管材DN40-DN250mm允许工作压力（PFA） 2.5-6.4 MPa 5.4-6.4 MPa最大允许工作压力(PMA) 3.0-7.7 MPa 6.5-7.7 MPa允许试验压力（PEA） 3.5-9.6 MPa 7.0-9.6 MPa* 承插直管在最大允许工作压力与允许试验压力值下，工作会受管线其它部分低承受力的限制。
（2）承插直管及连接方式允许的工作压力应符合相关要求。
其它要求详《水及燃气管道用球墨铸铁管、管件和附件》（GB/T 13295-2003）。
2.2 低压流体输送焊接钢管2.2.1 分类普通焊接钢管、热浸镀锌焊接钢管。
2.2.2 普通焊接钢管适用范围（1）消火栓给水系统的埋地、架空管道。
（2）自动喷水灭火系统和水喷雾灭火系统报警阀前的埋地、架空管道。
在报警阀前要求加设过滤器。
（3）焊接钢管埋地应按有关要求做防腐处理，否则易产生锈蚀，影响使用寿命。
2.2.3 热浸镀锌焊接钢管适用范围（1）消火栓给水系统、自动喷淋灭火系统和水喷雾灭火系统的埋地、架空管道。
（2）埋地也应考虑防腐措施。
2.2.4 焊接钢管、规格及最大工作压力（1）普通焊接钢管与热浸镀锌焊接钢管按其壁厚分为普通钢管和加厚钢管。
（2）热浸镀锌焊接钢管规格为DN6～DN150。
（3）公称直径大于DN150的焊接钢管规格详《低压流体输送用焊接钢管》（GB/T3091-2001）。
（4）当大于DN150的焊接钢管需要防腐时，应进行镀锌加工。
（5）镀锌钢管及焊接钢管的最大工作压力见表2所示。
表2 镀锌钢管及焊接钢管的最大工作压力：* 温度≤200℃规格最大工作压力(MPa) 水压试验压力(MPa)普通钢管1.0 2.0加厚钢管1.6 3.02.3 无缝钢管2.3.1 分类（1）按生产工艺分：热轧、冷轧和无缝钢管。
（2）按其精度分为：普通和精细钢管（不绣钢管）。
（3）按材料分为：普通碳素钢、优质碳素钢、普通低合金钢和合金结构钢。
在消防给水系统中，输送流体用无缝钢管应用最广，有10号、11号、09Mn、V16Mn制造。
2.3.2 无缝钢管适用范围由于其有较好的承压能力，故输送流体用的无缝钢管常用于消防给水系统，作为主干管或系统下部工作压力较高部位的管道。
2.3.3 无缝钢管（普通钢管）的规格（1）普通钢管标准化系列规格（外径）有DN10-DN610等21种。
（2）普通钢管非标准化系列规格（外径）有42种，系列以及壁厚分类详《无缝钢管尺寸、外形、重量及允许偏差》（GB/T17395-1998）。
（3）管材壁厚为0.25-65mm。
2.4 铜管、不锈钢管、合金管及复合型管材（1）这些管材不易锈蚀，水力性能好，适用于消防给水系统；（2）目前国内经济实力有限，这些管材相对造价较高，在工程实践中应用较少。
在部分地区项目中，已试验采用不锈钢管及复合型管材；（3）较适合用于自动喷水灭火系统；（4）该部分管材均已有国家产品标准。
2.5 塑料管材（1）国外允许在部分场所采用CPVC与PB；（2）CPVC、PB管质轻，安装方便，使用寿命长；（3）但塑料管材热塑性较大，没有相关规程标准可执行；（4）塑料管材对安装场所和安装型式有明确要求。
3 消防给水管材的选用3.1 室外消火栓给水系统（埋地应完善除锈防腐措施）（1）当室外消防为生活、消防合用管道系统或低压消防给水系统时，可选用允许压力较低的承插直管的球墨给水铸铁管（滑入式、机械式），焊接钢管，内外壁热镀锌焊接钢管等（部分工程可尝试采用PE给水管）。
（2）当室外消防给水系统为临时高压给水系统和常高压给水系统时，当系统工作压力较低时，在管材允许的压力范围内可采用上述相同管材；当系统的工作压力较大时，应根据系统工作压力情况，分别采用法兰式球墨铸铁管、焊接钢管、内外热镀锌普通或加厚焊接钢管以及无缝钢管。
3.2 室内消火栓给水系统（1）当室内消火栓给水系统的工作压力≤1.0MPa时（《全国民用建筑工程设计技术措施-给水排水》中规定为系统工作压力≤1.2MPa），如多层建筑、高层建筑中的分区管网静压< 0.80MPa，可采用普通焊接钢管、内外热镀锌普通焊接钢管。
（2）当室内消火栓给水系统的工作压力在1.0-1.6MPa范围内时（《全国民用建筑工程设计技术措施-给水排水》中规定为系统工作压力>1.2MPa），如系统压力较高的高层建筑泵房出水管，系统下部工作压力较高部位的管道以及主干管等，可采用加厚焊接钢管、热镀锌加厚焊接钢管和无缝钢管。
（3）当室内消火栓给水系统的工作压力＜2.0MPa时，可采用普通和热镀锌无缝钢管。
其最小壁厚应符合下列要求：①当采用焊接、法兰连接或卡箍连接时：管径≤DN125，最小管壁序列号为SCH20（不小于5.0mm）钢管；管径为DN150，最小管壁厚为3.4mm；管径为DN200、DN250时，最小管壁厚为4.78mm；②当采用螺纹连接时：管径< DN100，最小管壁序列号为SCH40（＞5.5mm ）钢管；管径≥DN100，最小管壁序列号为SCH30（螺纹连接要求管壁较厚，保证强度和耐压）。
3.3 自动喷水灭火系统（1）自动喷水灭火系统和水喷雾灭火系统在报警阀以前的管道，架空时可采用普通和内外壁镀锌的焊接钢管、无缝钢管；埋地时可采用球墨铸铁管或普通和内外壁镀锌的焊接钢管、无缝钢管（措施和手册未明确的管材），但应采取下列措施：①采用内壁不防腐的管材时，应在该管段末端设过滤器（含内壁未涂敷防腐材料的球墨铸铁管）；②埋地的各种管道均应采取有效的防腐措施。
（2）自动喷水灭火系统和水喷雾灭火系统在报警阀后的管道，可采用内外壁镀锌的焊接钢管、无缝钢管以及铜管、不锈钢管以及符合国家或行业标准的涂覆其它防腐材料的管道。
（3）自动喷水灭火系统和水喷雾灭火系统在报警阀以前的管道，当系统工作压力<1.0-1.2MPa时，可采用球墨铸铁管（法兰式）、普通焊接钢管、热镀锌普通焊接钢管；当系统工作压力在1.0-1.6MPa之间时，可采用法兰式球墨铸铁管（PN16）、加厚焊接钢管、热镀锌加厚钢管、无缝钢管；当系统工作压力＞1.6MPa时，可采用法兰式球墨给水铸铁管（PN25），普通和热镀锌无缝钢管。
应参照消火栓给水系统的允许压力使用，按连接方式与管径规格选用不同壁厚的钢管。
（4）自动喷水灭火系统在报警阀后的管道，由于规范限制配水管道的工作压力≤1.2MPa，按《全国民用建筑工程设计技术措施-给水排水》和《自动喷水灭火系统设计手册》中的规定：内外壁镀锌的普通、加厚焊接钢管、内外壁镀锌的无缝钢管均可使用。
实际上内外壁镀锌的普通焊接钢管已满足使用要求。
（5）由于《自动喷水系统灭火设计规范》（GB50084-2001）也规定了“轻危险级、中危险级场所中各配水管入口的压力均不宜大于0.4MPa”，因此，在建筑面积不大的楼层各配水管压力≤0.4MPa，均可采用内外壁热镀锌的普通焊接钢管。
4 消防给水常用管材的连接4.1 消防给水常用管材的连接方式常用管材连接方式球墨给水铸铁管①滑入式柔性连接②机械柔性连接③法兰连接钢管内外热镀锌焊接钢管①卡箍连接②螺纹连接③法兰连接④焊接连接﹡焊接钢管内外热镀锌无缝钢管无缝钢管﹡焊接连接不适合于自动喷水灭火系统报警阀后管段。
4.2 消防给水常用管材连接的相关规定4.2.1 消火栓给水系统《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）第4.1.3条：“管材≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层及外露螺纹部分应作为防腐处理；管径＞100mm的镀锌钢管应采用法兰连接或卡套式专用管件连接，镀锌钢管与法兰焊接处应二次镀锌。
”4.2.2 自动喷水灭火系统（1）《自动喷水灭火设计规范》（GB50084-2001）第8.0.2条：“配水管道应采用内外壁热镀锌钢管。
当报警阀入口前管道采用内壁不防腐钢管时，应在该段管道的末端设立过滤器”；第8.0.3条：“系统管道的连接应采用沟槽式连接件（卡箍），或丝扣、法兰连接。
报警阀前采用内壁不防腐钢管时，可焊接连接”；第8.0.4条：“系统直径≥100mm的管道，应分段采用法兰或沟槽式连接件（卡箍）连接。
水平管道上法兰间的管道长度不宜大于20m；立管上法兰间的距离，不应跨越3个及以上楼层。
净空高度＞8m的场所内，立管上应有法兰”。
（2）《自动喷水灭火施工及验收规范》〔GB50261-96（2003年版）〕第5.1.1条：“管网安装选用钢管时，其材质应符合GB/T8162及GB/T3091《低压流体输送镀锌钢管》的要求”；第5.1.3条：“管道安装采用螺纹、沟槽式管接头或法兰连接；连接后均不得减小过水横断面面积”。
条文解释“……本修订内容要求与原文规定有四点不同：一是取消了以管径大小的条件，采用不同连接方式的规定；二是取消了焊接连接方式；三是法兰连接方式，焊接法兰连接、焊接后必须重新镀锌或采用其它有效防锈蚀的措施，法兰连接推荐采用螺纹法兰；四是增加了沟槽式管接头连接方式。
取消焊接，是因为焊接直接破坏了镀锌管的镀锌层，加速管道锈蚀；再者不少工程采用焊接，不能保证安装质量要求，隐患不少，为确保系统施工质量必须取消焊接连接方法……”。
4.3 消防给水常用管材的连接技术要点4.3.1 一般要求（1）消火栓给水系统管道当采用内外壁热浸镀锌钢管时，不应采用焊接。
系统管道采用内壁不防腐管道时，可焊接连接，但管道焊接应符合相关要求。
自动喷水灭火系统（指报警阀后）管道不能采用焊接，应采用螺纹、沟槽式管接头或法兰连接。
