机械工程师 资格认证工作通讯综合素质与技能（第一单元）2009年11月机械工程师资格考试本试卷分第Ⅰ卷（选择题）和第Ⅱ卷。
共120分。
考试时间为180分钟。
第Ⅰ卷（共80分）一、单项选择题（1～20题，每小题1分，21～50题，每小题2分，共计80分）1. 零件图上标注时，其加工方法为A）去除材料，且R z 的上限值为6.3μm B）不去除材料，且R a 的上限值为6.3μm C）去除材料，且R a 的上限值为6.3μm D）不去除材料，且R z 的上限值为6.3μm2. 图样尺寸标注为φ50■■，其配合是A）过盈配合 B）过渡配合C）间隙配合D）基轴制配合3. φ10mm轴上的退刀槽宽度为2mm，深度为1mm，在图样上槽宽尺寸线上标注A）1×2 B）2×1C）2×φ10 D）φ10×24. 图样上不可见轮廓线使用A）粗实线 B）细虚线C）粗虚线D）细实线5. 对于刀具、冷成型模具和粘着磨损或磨粒磨损失效的零件，决定耐磨性的主要指标是A）抗拉强度 B）弯曲强度C）硬度 D）疲劳强度6. 广泛用于制造汽车、拖拉机曲轴的铸铁材料是A）灰口铸铁 B）球墨铸铁C）白口铸铁 D）蠕墨铸铁7. 键的截面尺寸选择的依据一般是A）轴的材料B）轴的刚度C）轮毂的长度 D）轴的直径8. 镗铣加工中心主轴与刀具联接孔的锥度一般为A）7 : 24 B）1 : 5C）1 : 12D）1 : 39. 下列方法中用于切割薄钢板，不仅切割速度较快，而且切割表面粗糙度明显改善，工艺效果好的切割方法是A）电弧切割B）激光切割C）电火花线切割 D）气割10. 下列几种刀具材料中硬度最高的是A）YG8 B）YT14C）W18Cr4VD）W6Mo5Cr4V211. 目前我国已经制订的6个环境保护法律是: 中华人民共和国环境保护法、大气污染防治法、固体废弃物污染环境防治法、水污染防治法、噪声污染防治法和A）环境质量标准 B）污染物排放标准C）资源保护法D）海洋环境保护法12. 定期向设备注入润滑油和按时强迫更换设备中的易磨损零件，属于A）全面维修 B）预测性保养C）预防性保养D）停工修理13. ERP作为当今先进管理信息系统模式，指的是A）企业供应链管理B）企业资源规划C）管理信息规划D）企业供应规划H7f614. 为判定加工设备是否满足某工序的加工精度要求，常采用的判断依据是A）工序公差要求B）工序能力指数C）经济加工精度D）加工设备的精度15. 测量噪声的大小通常采用A）声压级的分贝值B）有效声压C）最低声压D）声强16. 企业向外部提供质量能力信任的基础是A）质量手册B）详细的作业文件C）建立和健全质量体系D）质量记录17. 8086/8088CPU的内部数据总线均为A）8位B）16位C）32位D）64位18. 在数控机床坐标系中，主轴轴线方向移动轴为A）X 轴B）Y 轴C）Z 轴D）A 轴19. 实现机械制造柔性自动化的主要目的之一是提高A）产量B）产品质量C）快速响应市场的能力D）物流自动化程度20. 对一个零件进行数控加工编程时，首先应做的工作是A）工艺处理B）数学处理C）分析加工内容、要求D）选择加工机床和刀具21. 柔性制造(加工)单元(FMC)适用于A）多品种大批量生产B）多品种单件生产C）多品种中小批量生产D）多品种大批量生产22. 数控程序中要求程序停止或主轴改变转向应用A）G 代码 B）M 代码C）F 代码 D）S 代码23. 齿轮实际齿厚应A）≥理论齿厚 B）＞理论齿厚C）≤理论齿厚D）＜理论齿厚24. 两孔的位置度公差图样表示如下图，将此公差要求转换为中心距尺寸公差要求为A）30B）30C）30±0.005D）30±0.0125. 某轴类零件的直径尺寸为φ20，其圆度误差的允许值是A）任意值 B）0.01C）0.005 D）0.0226. 大量用于制造枪弹壳的材料是A）铝合金 B）低碳钢C）紫铜 D）黄铜27. 45钢机床变速箱齿轮齿面常采用的表面热处理工艺方法是A）感应加热淬火 B）渗碳C）磷化D）渗硼28. 消除过共析钢中的网状渗碳体，实际生产中常采用的热处理工艺方法是A）完全退火 B）等温退火C）去应力退火D）正火29. 圆柱齿轮传动中，在齿轮材料、齿宽和齿数相同的情况下，当增大模数时，轮齿的抗弯强度A）降低 B）不变C）提高D）变化趋向不明确+0.010-0.01+0.01职 业 发 展 教 育 与 继 续 教 育机械工程师 资格认证工作通讯30. 可由电气控制的传动元件是A）联轴节 B）传动销C）传动轴 D）离合器31. 滚珠丝杠的两端支承，优选的滚动轴承是A）深沟球轴承 B）圆锥滚子轴承C）角接触球轴承 D）圆柱滚子轴承32. 用于食品制罐工艺的薄板防护层主要采用的表面处理方法是A）镀锌 B）镀铬C）镀锡 D）镀铜33. 为提高材料力学性能，对于重要钢材锻件锻造比应为A）1～2 B）2～3C）3～4 D）4～834. 钢件冷冲压成型一般适用于工件坯料的厚度应小于A）4mm B）6mmC）8mm D）2mm35. 适用于单件、多品种小批量生产的车间布置方式通常是A）机群式 B）单一品种流水线C）可变流水线 D）混合生产线36. 专用工艺装备适用于A）单件生产B）多品种、小批量生产C）大批量生产D）柔性自动化生产37. 制定粗车工序的切削用量时，为提高其加工效率，在尽量选取较大的切削用量值的条件下，背吃刀量（切削深度）ap、进给量 f 和切削速度 v 的选择次序是A）ap —f—v B）f—v—apC）v—f—ap D）ap—v—f38. 总成本主要构成为A）材料成本、制造费用、管理成本B）生产成本、制造费用、销售费用C）材料成本、工人工资、管理成本D）生产成本、管理成本、销售成本39. 从成本习性看，所谓固定成本是指A）在一定产量范围内，不受产量增减影响的成本总额B）在一定时期内和产量成正比增减的成本总额C）在一定时期和一定产量范围内不受产量增减变动影响的成本总额D）在一定时期内，不受产量增减影响的成本总额40. 价值工程的含义是A）以最低的产品全寿命周期成本，可靠实现产品的必要功能B）产品的生产成本最低时，提供各种用户要求的产品功能C）产品总成本最低时，具有尽可能多的功能D）产品在使用成本最低条件下，满足用户要求的各项功能41. 下列量仪中能直接读出零件外径尺寸的是A）百分表 B）千分表C）千分尺 D）测微仪42. 质量体系文件除应包括质量手册、程序文件、详细作业文件、质量计划外，还应包括A）岗位责任 B）工艺流程C）质量记录 D）检测方法43. 在微机总线用的驱动器中，具有双向性的是A）地址总线用驱动器B）数据总线用驱动器C）控制总线用驱动器D）地址总线与数据总线用驱动器44. 16位的地址总线可寻址的范围是A）8K B）16KC）32K D）64K45. 数控程序的G01 X70.0 Y90.0 F1000S700 M03中，F1000、S700、M03是指A）主轴转速1000r/m i n、插补速度700mm/min、主轴逆时针旋转B）主轴转速700r/m i n、插补速度1000mm/min、主轴逆时针旋转C）主轴转速700r/m i n、插补速度1000mm/min、主轴顺时针旋转D）主轴转速1000r/m i n、插补速度700mm/min、主轴顺时针旋转46. 计算机中用于数据运算的单元是A）RAM B）ROMC）I/O D）CPU47. FMC（柔性制造单元）和FTL（柔性自动线）从柔性程度上相比较A）FTL柔性不及FMCB）FMC柔性不如FTLC）两者柔性程度相同D）两者柔性程度相近只是加工效率不同48. 适合于多品种、变批量、动态市场快递多半需求的先进制造模式是A）灵捷制造 B）精益生产C）准时制生产 D）混流生产49. 数控系统主要由两部分组成，即A）CPU，PLCB）CPU，CNC装置C）CPU，伺服装置D）CNC装置，伺服装置50. 机械制造自动化系统中的物流系统的三个基本功能是: 上、下料/装卸，传输/搬运和A）定位/定向 B）识别C）存储 D）检测二、简答题（每小题5分，共计40分）51. 针对图示零件图样已标注的公差项目，指出其中的错误。

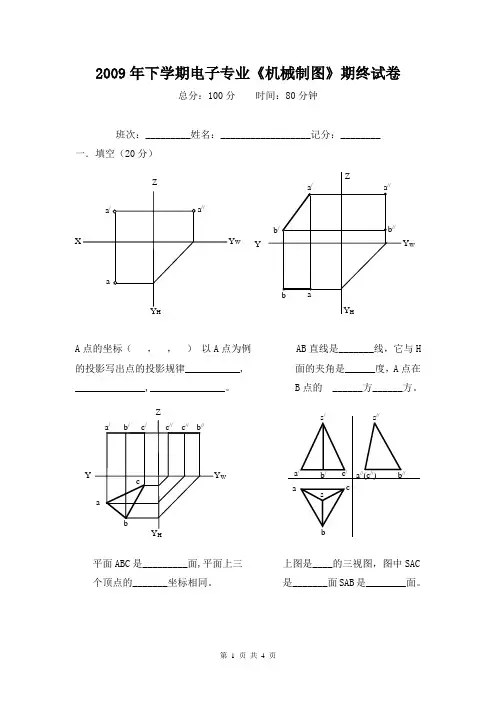

2009年下学期电子专业《机械制图》期终试卷总分：100分 时间：80分钟班次：_________姓名：__________________记分：________一．填空（20分）A 点的坐标（ ， ， ） 以A 点为例 AB 直线是_______线，它与H 的投影写出点的投影规律___________, 面的夹角是______度，A 点在______________,_______________。
B 点的 ______方______方。
平面ABC 是_________面,平面上三 上图是____的三视图，图中SAC个顶点的_______坐标相同。
是_______面SAB 是________面。
Z HW Zabcc /c // b //c // b /a /YY HY WYW二、根据已知条件做出立体的三视图。
（20分）1、已知正六棱锥的底面外接圆直径为Φ40，高30mm，且底面与H面平行，求其三视图投影。
2、已知正五棱柱的底面外接圆直径为Ф40，高20mm，且底面与H面平行，求其三视图投影。
三．完成三视图，并求立体表面上的点。
（20分）四．按要求完成点，线，面的投影。
（40分）1．已知A,B 两点，A 点距V 面15毫米，距H 面20毫米，距W 面20毫米，B 点在H 面上，B 在A 的前方10毫米，左方12毫米，求A ；B 两点的三面投影并写出坐标。
2．直线AB 是水平线，它与V 面的夹角是60度，实长25毫米，A （5，10，10），B 在A 的左下方，求做AB 直线的投影并写出B 点坐标。
3．已知点A坐标为（15，5，20），点B坐标为（5，15，5），点C在H面上且在点A之左、之前5mm，求ΔABC的三面投影，并写出点C坐标。
4.已知ΔABC为水平面，距H面的距离为15mm，且A点的X、Y坐标均为20mm，B点在A点之右、之前10mm，C点在B点之右5mm，之后20mm。
求ΔABC的三面投影，并写出各顶点的坐标。
机械制图考试题及答案一、单项选择题（每题2分，共20分）1. 机械制图中，表示物体长度的单位是（）。
A. 米B. 毫米C. 厘米D. 千米答案：B2. 机械制图中，表示物体高度的视图是（）。
A. 主视图B. 俯视图C. 左视图D. 右视图答案：A3. 在机械制图中，尺寸线应（）。
A. 用细实线绘制B. 用粗实线绘制C. 用虚线绘制D. 用点划线绘制答案：A4. 机械制图中，表示物体深度的视图是（）。
A. 主视图B. 俯视图C. 左视图D. 右视图答案：C5. 机械制图中，表示物体宽度的视图是（）。
A. 主视图B. 俯视图C. 左视图D. 右视图答案：D6. 在机械制图中，标注尺寸时，尺寸线应（）。
A. 与被标注的线段平行B. 与被标注的线段垂直C. 与被标注的线段相交D. 与被标注的线段重合答案：A7. 机械制图中，表示物体倾斜角度的视图是（）。
A. 主视图C. 左视图D. 右视图答案：A8. 在机械制图中，尺寸标注应（）。
A. 从左到右B. 从上到下C. 从内到外D. 从外到内答案：B9. 机械制图中，表示物体厚度的视图是（）。
A. 主视图B. 俯视图C. 左视图答案：B10. 在机械制图中，标注尺寸时，尺寸数值应（）。
A. 写在尺寸线的上方B. 写在尺寸线的下方C. 写在尺寸线的左侧D. 写在尺寸线的右侧答案：A二、多项选择题（每题3分，共15分）11. 机械制图中，常用的线型包括（）。
A. 实线B. 虚线C. 点划线D. 双点划线答案：ABCD12. 机械制图中，常见的视图包括（）。
A. 主视图B. 俯视图C. 左视图D. 右视图答案：ABCD13. 在机械制图中，尺寸标注应遵循的原则包括（）。
A. 清晰B. 准确C. 完整D. 简洁答案：ABCD14. 机械制图中，常见的标注方法包括（）。
A. 线性标注B. 角度标注C. 半径标注D. 直径标注答案：ABCD15. 在机械制图中，常见的比例包括（）。
完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
答案：×6.三视图投影规律是长相等、高平齐、宽对正。
机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，此中正投影法属于平行投影法投影法。
2、在工程技术中为了正确地表达机械、仪器、建筑物等物的形状、构造和大小，依据投影原理标准或相关规定画出的图形，叫做视图。
3、在图纸上一定用粗实线画出图框，标题栏一般应位于图纸的右下方向。
4、图样中，机件的可见轮廓线用粗实线画出，不行见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点划线画出。
5、比率是图形与实物相应因素的线性尺寸比，在绘图时应尽量采纳原值的比率，须要时也可采纳放大或减小的比率，此中1：2 为减小比率，2：1为放大比率。
不论采纳哪一种比率，图样上标明的应是机件的实质尺寸。
6、机件的真切大小以图样上所标明的尺寸数值为依照与比率及视图大小没关。
7、标明尺寸的三因素尺寸数字、尺寸线和尺寸界线。
8、尺寸标明中的符号：R表示半径9、标明水平尺寸时，尺寸数字的字头方向应，Φ表示直径。
向上；标明垂直尺寸时，尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平地点书写。
当任何图线穿过尺寸数字时都一定断开。
10、平面图形中的线段有已知线段、中间线段和连接线段三种。
11、绘图板是用来固定图纸，丁字尺是用来画水平线。
12、在机械制图中采纳规定的线型，虚线是用于不行见轮廓线，中心线、对称线就用细点划线。
13、标明圆的直径尺寸时，应在数字前加注符号Φ，标明球的直径符号为SΦ。
14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号构成。
15、图样上的书写的汉字采纳长仿宋体，其字的宽度应为高度的1/2 。
16、三视图的投影规律长对正，高平齐，宽相等。
17、读简单部件图的步骤抓住特点分部分、旋转归位想形状、综合起来想整体。
18 图纸的幅面分为基本幅面和加长幅面两类，基本幅面按19、尺寸大小可分为 5 种，其代号分别为A0 、A1、 A2、A3、A4 。
图纸格式分为不留装订边和留装订边种，按标题栏的方向又可将图纸格式分为x 型和 Y型两种。
《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。
其中为看图方便，尽可能采用（）比例。
2. 标注尺寸由（）、（）和（）三个要素组成。
3. 在标注尺寸时，应做到（）、（）、（）和合理。
4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。
5、三视图之间的投影对应关系可以归纳为（）、（）长对正。
（）、（）高平齐。
（）、（）宽相等。
二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。
A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。
A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。
A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。
A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
机械制图测试题+参考答案一、单选题（共26题，每题1分，共26分）1.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、点画线B、波浪线C、虚线D、粗实线正确答案：B2.基本偏差是指（）。
A、远离零线的偏差B、下偏差C、上偏差D、靠近零线的偏差正确答案：D3.主视图反映物体的关系（）。
A、左右前后B、前后左右C、上下左右D、前后上下正确答案：C4.根据投影原理、标准或有关规定画出，表示工程对象并有必要的技术说明的图，称为（）A、图形B、图幅C、图纸D、图样正确答案：D5.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。
A、五B、三C、六D、四正确答案：B6.平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、一般位置直线B、平行线C、倾斜线D、垂直线正确答案：B7.共处于同一条投射线上的两点，必在相应的投影面上具有重合的投影。
这两个点被称为对该投影面的一对( )。
A、重合点B、重影点C、垂直点D、平行点正确答案：B8.用于薄壁零件联接的螺纹，宜采用( ).A、梯形螺纹B、三角形粗牙螺纹C、矩形D、三角形细牙螺纹正确答案：D9.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、z 坐标B、y 坐标C、x 坐标D、不能判断正确答案：A10.梯形螺纹常用于（）。
A、连接管道B、连接零件C、传递动力D、单方向传递动力正确答案：C11.如果物体的外形简单，内形复杂并且不对称，常用（）视图。
A、阶梯剖B、全剖C、局部剖D、半剖正确答案：B12.表面粗糙度符号、代号一般不能标注在（ )A、尺寸界限B、可见轮廓线C、引出线或它们的延长线上D、尺寸线正确答案：D13.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。
A、倾斜于三个投影轴B、垂直于oz轴C、垂直于oy轴D、垂直于ox轴正确答案：D14.椭圆画法最常用的为( )。
《机械制图》期终考试试卷（B 卷）适用专业：题号一二三 四五六总分总分人分数一、已知图示组合体的绘图比例为1：2，要求画出左视图并标注尺寸（尺寸数值圆整）（共20分）班级 学号 姓名 - -------------------------------------装--------------------------------------------订---------------------------------------线-------------------------------------阅卷人阅卷人二、作出轴上指定位置处的断面（共12分）三、画出下图中在画法和标注上的错误，并阅卷人在指定位置绘制正确的主视剖视图，对否视图上的错误作简要说明（共13分）阅卷人四、对图示形体的主视图采用适当的剖视，并作出左视方向的全剖视图（共20分）阅卷人五、在指定位置绘制主视方向的外形图（共10分）六、检查螺柱连接图中的错误画法，在指定阅卷人位置绘制其正确的连接图（共15分）阅卷人六、解释零件图中如下代号或符号的含义（共10分）《机械制图》期终考试试卷（B卷答案）一、已知图示组合体的绘图比例为1：2，要求画出左视图并标注尺寸（尺寸数值圆整）（共20分）二、作出轴上指定位置处的断面（共12分）三、画出下图中在画法和标注上的错误，并在指定位置绘制正确的主视剖视图，对否视图上的错误作简要说明（共13分）四、对图示形体的主视图采用适当的剖视，并作出左视方向的全剖视图（共20分）五、在指定位置绘制主视方向的外形图（共10分）六、检查螺柱连接图中的错误画法，在指定位置绘制其正确的连接图（共15分）六、解释零件图中如下代号或符号的含义（共10分）。
机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。
A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。
A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。
A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。
A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。
A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。
A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。
A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。
A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。
A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。
A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。
市职业学校2012—2013学年第一学期《机械制图》期中考试试卷该试题适用班级：班一、填空题（每空1分，共30分）。
1、图纸的基本幅面有 5种，其中A4幅面的标准尺寸为 。
2、在机械制图中采用粗细2种线宽，粗细线宽的比率为 。
3、标题栏一般配置在图框的右下角，标题栏中的文字方向为 方向。
4、1：2是 缩小比例，2：1是放大比例。
如果实物长度是50mm ，按1：4比例绘制，则应标注 。
5、字体的号数即为字体的 。
图样中汉字应采用宋体。
6、标注尺寸由 尺寸界线 、 、 尺寸数字 三个要素组成，线性尺寸的数字应标注在尺寸线的上向或中断处。
图样中所注的尺寸数值为机件的 真实尺寸。
7、图样中标注倾斜符号要与倾斜方向一致 ，锥度符号的方向应与 方向一致。
8、 正投影法是投影线与投影面 的 投影法。
9、正面投影是由前面向后面投影所得的图形，又称为 视图；水平投影是由 上面向面投影所得的图形，又称为 视图；侧面投影是由左面向右面投影所得的图形，又称为 视图。
10、三视图的三等规律：主、俯视图 ，主、左视图 ，俯、左视图 。
11、平面平行于投影面，其投影反映空间平面的 ；平面垂直于投影面，其投影 ；平面倾斜于投影面，其投影为空间平面类似形。
12、截交线是截平面与立体表面的 。
专业班 别姓名学 号13、截平面与圆柱体的轴线垂直时，其截交线为 。
14、截平面与圆柱体的轴线倾斜时，其截交线为 。
15、截平面与圆柱体的轴线平行时，其截交线为 。
16、截平面与圆锥体的轴线平行时，其截交线为 。
17、两立体表面相交所产生的交线称为 。
18、相惯线一般是 的空间曲线。
19、 的形状取决于两回转体的形状、大小和相对位置。
20、正等轴测图的轴周角均为 ，且轴向收缩率均为0.82 。
21、物体上互相平行的线段，轴测投影互相 。
22、正方形不平行于轴测投影面时，其投影为 。
23、画轴测图时应沿 方向量取尺寸。
24、物体上凡平行XOZ 坐标面的平面图形在斜二轴测图中反映 。

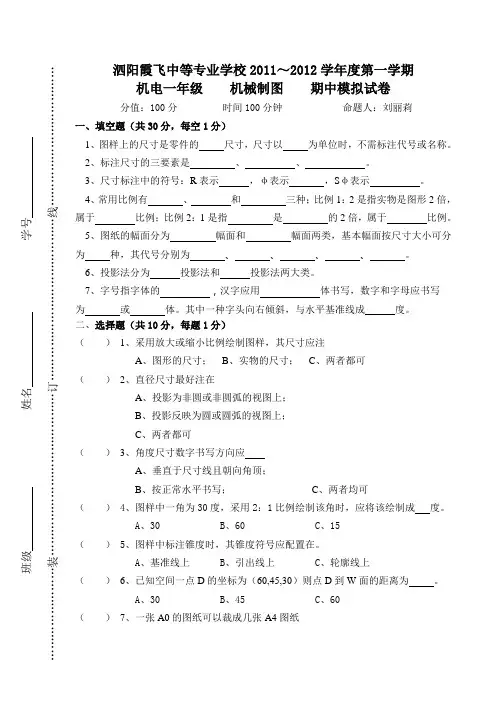

泗阳霞飞中等专业学校2011～2012学年度第一学期机电一年级 机械制图 期中模拟试卷分值：100分 时间100分钟 命题人：刘丽莉一、填空题（共30分，每空1分）1、图样上的尺寸是零件的 尺寸，尺寸以 为单位时，不需标注代号或名称。
2、标注尺寸的三要素是 、 、 。
3、尺寸标注中的符号：R 表示 ，φ表示 ，S φ表示 。
4、常用比例有 、 和 三种；比例1：2是指实物是图形2倍，属于 比例；比例2：1是指 是 的2倍，属于 比例。
5、图纸的幅面分为 幅面和 幅面两类，基本幅面按尺寸大小可分为 种，其代号分别为 、 、 、 、 。
6、投影法分为 投影法和 投影法两大类。
7、字号指字体的 ，汉字应用 体书写，数字和字母应书写 为 或 体。
其中一种字头向右倾斜，与水平基准线成 度。
二、选择题（共10分，每题1分）（ ） 1、采用放大或缩小比例绘制图样，其尺寸应注 A 、图形的尺寸； B 、实物的尺寸； C 、两者都可（ ） 2、直径尺寸最好注在 A 、投影为非圆或非圆弧的视图上； B 、投影反映为圆或圆弧的视图上； C 、两者都可（ ） 3、角度尺寸数字书写方向应 A 、垂直于尺寸线且朝向角顶；B 、按正常水平书写；C 、两者均可（ ） 4、图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成 度。
A 、30 B 、60 C 、15 （ ） 5、图样中标注锥度时，其锥度符号应配置在。
A 、基准线上B 、引出线上C 、轮廓线上（ ） 6、已知空间一点D 的坐标为（60,45,30）则点D 到W 面的距离为 。
A 、30 B 、45 C 、60 （ ） 7、一张A0的图纸可以裁成几张A4图纸班级 姓名 学号……………………装……………………………………订……………………………………线………………………………A、4张B、8张C、16张（）8、绘制机械图样的图线分为粗、细两种，粗线宽度是细线的倍。
.机械制图试题第A部分填空、选择、判断题一．制图基础知识1．图纸的幅面分为基本幅面和加长幅面幅面两类，基本幅面按尺寸大小可分为五种，其代号分别为A0A1A2A3A4。
2、图纸是工厂组织生产、制造零件和装配机器的依据。
3、左视图从左往右进行投影，在侧立投影面（W面）上所得到的视图，在第一角投影法上左视图在主视图的右侧。
4．比例是指图中图距与其物距之比。
图样上标注的尺寸应是机件的最后完工尺寸，与所采用的比例无关。
5．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物尺寸是图纸尺寸的2倍，属于缩小比例；比例2：1是指图纸尺寸是实物尺寸的2倍，属于放大比例。
6．作图时应尽量采用缩小比例，需要时也可采用原值或放大的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的实际尺寸。
7．图样中书写的汉字应用长仿宋体体书写。
字号指字体的高度，8．常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等八种。
9、凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/2。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球直径，t表示厚度，C表示45°倒角。
14．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开图线。
15．斜度是指高度差对长度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
机械制图试题与参考答案一、单选题（共26题，每题1分，共26分）1.空间点A的正面投影标记为：（）A、a，B、aC、AD、a,,正确答案：A2.制造机件所用的图，通常称为( )。
A、设计图B、机构图C、制配图D、工作图正确答案：D3.椭圆画法最常用的为( )。
A、三圆心近似法B、二圆心近似法C、四圆心近似法D、同心圆法正确答案：C4.下列比例当中表示缩小比例的是（）。
A、1B、2:1C、1:2D、1:1正确答案：C5.在绘制草图时，线条加深的顺序是（）。
A、一边加深图形一边注尺寸和写字;B、加深图形和注尺寸及写字不分先后C、先注尺寸和写字后加深图形;D、先加深圆或圆弧后加深直线;正确答案：D6.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。
A、垂直于ox轴B、倾斜于三个投影轴C、垂直于oz轴D、垂直于oy轴正确答案：A7.当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：A8.轴上键槽的移出断面图主要是为了表达键槽的（）。
A、高度B、长度C、宽度D、深度正确答案：D9.设计给定的尺寸指的是（）。
A、基本尺寸B、实际尺寸C、极限尺寸D、尺寸偏差正确答案：A10.允许尺寸变化的两个界限值，称为（）。
A、尺寸偏差B、基本尺寸C、实际尺寸D、极限尺寸正确答案：D11.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、名称B、剖面符号C、箭头D、标注正确答案：C12.机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。
A、粗实线B、细实线C、细点画线D、波浪线正确答案：D13.螺纹的公称直径指的是（）。
A、大径B、中径C、小径D、直径正确答案：A14.Α0 图纸的大小为Β×L：（）A、841×1189B、841×594C、210×297D、420×297正确答案：A15.下列线条中如在图形上重复时，最优先者为( )。
试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。
XZY HY WOaaabbb二、作平面四边形ABCD 的投影。
三、完成下列各形体的投影。
1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹（内、外），又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
5．说明符号的含义。
前者表示用去除材料的方法获得的表面粗糙度，6.3Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。
6.试画出主视图的外形。
（图形从略）试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分，上方8，试作A、B两点的三面投影。
(10分)二、作平面四边形ABCD的投影。
《机械制图》课程试题库（中专)第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0、A1、A2、A3A4其中A4图纸幅的尺寸为210×297。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线,轴线,中心线采用细点画线.3、机械制图当中的汉字应写成长仿宋体。
＊4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为2：1.9、线性尺寸数字一般应注写在尺寸线的上方或左方.★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸.二、选择题1、下列符号中表示强制国家标准的是（C）。
A．GB/TB．GB/ZC.GB2、不可见轮廓线采用（B)来绘制。
A．粗实线B．虚线C。
细实线3、下列比例当中表示放大比例的是（B)A．1：1B．2：1C。
1：24、在标注球的直径时应在尺寸数字前加（C）A．RB．ΦC。
SΦ4、下列比例当中表示缩小比例的是（C)A．1:1B．2:1C。
1：25、机械制图中一般不标注单位，默认单位是（A）A．㎜B．㎝C.m6、下列尺寸正确标注的图形是（C)7、下列缩写词中表示均布的意思的是（C)A．SRB．EQSC.C8、角度尺寸在标注时，文字一律(A）书写A．水平B．垂直C.倾斜9、标题栏一般位于图纸的(A)A．右下角B．左下角C。
右上角三、判断题1、国家制图标准规定,图纸大小可以随意确定(×）2、比例是指图样与实物相应要素的线性尺寸之比。
(×)3、2：1是缩小比例。
(×）4、绘制机械图样时，尽量采用1：1的比例（√)5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
(√)6、丁字尺与三角板随意配合，便可画出65度的倾斜线。
中职《机械制图》期中试卷姓名： 班级： 学号： 得分：一、填空题。
（一个空格 分，共 分）、一个标注完整的尺寸由 、 、 三要素组成。
、机械绘图中采用的投影法称为 。
、组合体的视图上标注尺寸，要求做到♉♉♉♉♉♉♉♉♉、♉♉♉♉♉♉♉♉♉、♉♉♉♉♉♉♉♉♉。
、三视图之间的投影对应关系为：主、俯视图 ；主、左视图 ；俯、左视图 。
、在组合体视图中， 是画图和读图的基本方法。
、与✞面平行，并垂直于☟面和 面的平面称为 。
、画局部放大图时应注意：局部放大图可以画成♉♉♉♉♉♉、♉♉♉♉♉♉和♉♉♉♉♉♉，它与被放大部分的表达方式无关。
二、单项选择题。
（每题 分，共 分）、绘制物体轴线及对称中心线，所用的图线名称是（ ）✌．细实线 ．虚线 ．细点划线 ．双点划线、在机械制图中，通常采用那种单位（ ）✌ ♍❍ ❍❍ ❍ 、☟面与 面相交的轴为（ ）✌ ✠轴 ✡轴 ☪轴、根据主视图和俯视图，选择正确的左视图 ☎ ✆、根据主视图和俯视图，选择正确的左视图 （ ）、为了从图样上直接反映出实物的大小，绘图时应尽量采用（ ）✌．原值比例 ．缩小比例 ．放大比例、在机械图样的绘制中，采用的投影法是（ ）✌．中心投影法 ．斜投影法 ．正投影法 、与☟面垂直，并平行于✞面和 面的直线称为（ ）✌．正垂线 ．铅垂线 ．侧垂线 ．水平线三、已知✌点距☟面 ❍❍，距✞面 ❍❍，距 面 ❍❍，求做✌点的三面投影。
（ 分）四、补全基本几何体的三视图，并求表面点的投影。
（每题 分，共 分）、 、五、根据两个视图，补齐第三个视图。
（ 分） 六、补全视图中遗漏的图线。
☎一题 分，共 分✆ 、、答案：一、填空题。
（一个空格 分，共 分）、一个标注完整的尺寸由 尺寸界线 、 尺寸线 、 尺寸数字 三要素组成。
、机械绘图中采用的投影法称为 正投影法 。
、组合体的视图上标注尺寸，要求做到 正确 、 完整 、 清晰 。
