（1）电耗值随原料成分，制成品成分，电炉容量等的不同而有很大差异。
这里是约值。
二结构特点矿热炉是一种耗电量巨大的工业电炉。
主要由炉壳，烟罩、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。
矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。
第二层（1）烟罩。
矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。
采用密闭式结构还可把生产中产生的废气（主要成分是一氧化碳）收集起来综合利用，并可减少电路的热损失，降低电极上部的温度，改善操作条件。
（2）电极把持器。
大多数矿热炉都由三相供电，电极按正三角形或倒三角形，对称位置布置在炉膛中间。
大型矿热炉一般采用无烟煤，四、矿热炉主要设备1．主要设备：本设计选用矮烟罩半封闭固定式矿热炉，主要设备选择如下：1.1炉体炉体是由炉壳、炉衬、炉底支撐等构成，炉壳采用14~18mm厚钢板焊接而成的圆筒体，外部焊接有加强筋，以保证炉体具有足够的强度。
炉底采用18～20㎜厚钢板，炉体采用25～30#工字钢支撑，自然通风冷却炉底，炉壳设有1～2个出料口，炉衬采用高铝耐火砖和自焙碳砖无缝砌筑新工艺，炉墙厚度为460～690㎜，外敷20㎜厚硅酸铝纤维板。
炉底碳砖厚度为800～1200㎜。
炉口采用碳化硅刚玉砖，流料槽采用水冷结构。
根据需要也可增加水冷炉门。
1.2矮烟罩采用全水冷结构或水冷骨架和耐热混凝土的复合结构。
其高度以满足设备维修的需要，全水冷结构采用水冷骨架、水冷盖板和水冷壁及水冷围板。
水冷骨架采用16～20#槽钢制成，三相电极周围内盖板采用无磁不锈钢板制成，外盖板及围板采用Q-235钢板制作，并设有极心圆调整装置和三相电极水冷保护套和绝缘密封装置。
水冷骨架和耐热混凝土复合结构采用烟罩侧壁由金属构件立柱支撑并通水冷却，四周用耐火砖砌筑而成，侧壁上设有三个操作门，在炉内大面上，开启方向是横向旋转式，上部有二个排烟口，与其相联的是二个立冷弯管烟道，直通烟囱或除尘装置。
环保理念下矿热炉节能设计策略分析摘要最近几年，我国的能源短缺问题越来越严重，我国政府制定了多项节能降耗的制度方针，为优化能源结构、提升能源使用效率提供了重要的方向指引。
矿热炉作为能源消耗量大的机械工业设施，必须进行节能降耗设计，为机械生产、工业冶炼做出更大的贡献。
基于这一目标，对矿热炉的概念、结构进行简单地阐述分析，详细探讨矿热炉节能降耗的方法举措，并提出一系列切实可行的节能设计方案，有助于减少矿热炉的能源损耗，产生更大的经济效益和环境效益。
关键词：环保理念；矿热炉；节能设计一、矿热炉的概念及结构冶金矿热炉是机械生产、金属冶炼中不可或缺的一部分，在还原冶炼矿石、碳质还原剂、硅铁生产等作业中发挥着重要的职能作用。
矿热炉通常由炉壳、炉衬、炉盖、水冷系统、除尘系统、把持器、上下料、烧穿器等几部分组成。
一般情况下，矿热炉的能源使用效率维持在0.5-0.8之间，如果能源使用效率低于这个区间，也就意味着矿热炉的能量损耗过于庞大，所产生的经济效益也会大打折扣。
矿热炉在使用过程中，往往会受到环境温度、人为操作、炉体结构等多种因素的影响，导致能量使用效率降低，这与我国政府提倡的节能环保、可持续发展不相符，因此基于环保理念，对矿热炉的节能设计展开全面细致地分析研究，具有重要的实践价值。
二、矿热炉的节能降耗措施（一）提高能源循环利用效率矿热炉在运行过程中，内部循环水通常在45摄氏度左右，在循环过程中损失的热量是不容忽视的，如果将这些热量损失充分利用起来，能够有效提升矿热炉的节能效果。
相关人员可以在保证矿热炉正常运行的情况下，利用高温循环水来补充设备内部的软化水和低温凝结水，从而提升矿热炉的产气量，矿热炉的整体余热利用率也能再上一个台阶。
在节能环保理念下，人们可以对传统的矿热炉进行结构优化，利用水冷梁制作炉罩，并铺设一些耐火材料，在炉罩的内外环梁、支撑钢梁、斜梁、直梁等位置都加装冷却通水装置，此外在矿热炉的铜瓦、集电环、导电铜管、保护环等位置加装水冷却设计，使得所有的冷却水装置都能发挥出最大效用，充分利用循环水提升矿热炉的能量使用效率。

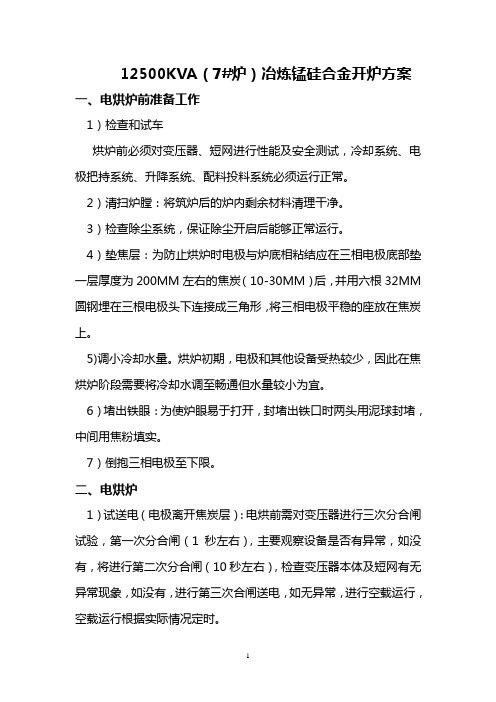

12500KVA矿热炉开炉方案第一篇：12500KVA矿热炉开炉方案12500KVA（7#炉）冶炼锰硅合金开炉方案一、电烘炉前准备工作1）检查和试车烘炉前必须对变压器、短网进行性能及安全测试，冷却系统、电极把持系统、升降系统、配料投料系统必须运行正常。
2）清扫炉膛：将筑炉后的炉内剩余材料清理干净。
3）检查除尘系统，保证除尘开启后能够正常运行。
4）垫焦层：为防止烘炉时电极与炉底相粘结应在三相电极底部垫一层厚度为200MM左右的焦炭（10-30MM）后，并用六根32MM 圆钢埋在三根电极头下连接成三角形，将三相电极平稳的座放在焦炭上。
5)调小冷却水量。
烘炉初期，电极和其他设备受热较少，因此在焦烘炉阶段需要将冷却水调至畅通但水量较小为宜。
6）堵出铁眼：为使炉眼易于打开，封堵出铁口时两头用泥球封堵，中间用焦粉填实。
7）倒抱三相电极至下限。
二、电烘炉1）试送电（电极离开焦炭层）：电烘前需对变压器进行三次分合闸试验，第一次分合闸（1秒左右），主要观察设备是否有异常，如没有，将进行第二次分合闸（10秒左右），检查变压器本体及短网有无异常现象，如没有，进行第三次合闸送电，如无异常，进行空载运行，空载运行根据实际情况定时。
2）电烘炉前需将变压器调至8档电压级。
3）电烘炉电流提什幅值表：1-8小时10A（2424kwh）8-16小时10-20A（4849kwh）16-24小时20-30A（9700 kwh）24-32小时30-40A（16973 kwh）32-40小时 40-50A（21823 kwh）4）本次电烘炉时间大约为40小时左右，用电量为5万KWH左右。
5）电烘炉时为稳定电弧和保持所规定的功率，可根据具体情况给电极周围添加新焦炭，并使焦炭绕电极成馒头体状。
6）电烘炉时应尽量少活动电极，并使三根电极负荷保持均衡，不可单独升高某相电极电流，以免出现漏糊等电极事故。
7）当出现电极负荷给不起时，若需下放电极必须有车间主任指令或其他干部亲自指挥方可停电下放，再送电后，电流要慢慢逐步给起。
12500KVA（7#炉）冶炼锰硅合金开炉方案一、电烘炉前准备工作1）检查和试车烘炉前必须对变压器、短网进行性能及安全测试，冷却系统、电极把持系统、升降系统、配料投料系统必须运行正常。
2）清扫炉膛：将筑炉后的炉内剩余材料清理干净。
3）检查除尘系统，保证除尘开启后能够正常运行。
4）垫焦层：为防止烘炉时电极与炉底相粘结应在三相电极底部垫一层厚度为200MM左右的焦炭（10-30MM）后，并用六根32MM圆钢埋在三根电极头下连接成三角形，将三相电极平稳的座放在焦炭上。
5)调小冷却水量。
烘炉初期，电极和其他设备受热较少，因此在焦烘炉阶段需要将冷却水调至畅通但水量较小为宜。
6）堵出铁眼：为使炉眼易于打开，封堵出铁口时两头用泥球封堵，中间用焦粉填实。
7）倒抱三相电极至下限。
二、电烘炉1）试送电（电极离开焦炭层）：电烘前需对变压器进行三次分合闸试验，第一次分合闸（1秒左右），主要观察设备是否有异常，如没有，将进行第二次分合闸（10秒左右），检查变压器本体及短网有无异常现象，如没有，进行第三次合闸送电，如无异常，进行空载运行，空载运行根据实际情况定时。
2）电烘炉前需将变压器调至8档电压级。
3）电烘炉电流提什幅值表：1-8小时 10A （2424kwh） 8-16小时 10-20A（4849kwh）16-24小时 20-30A （9700 kwh） 24-32小时 30-40A （16973 kwh）32-40小时 40-50A （21823 kwh）4）本次电烘炉时间大约为40小时左右，用电量为5万KWH左右。
5）电烘炉时为稳定电弧和保持所规定的功率，可根据具体情况给电极周围添加新焦炭，并使焦炭绕电极成馒头体状。
6）电烘炉时应尽量少活动电极，并使三根电极负荷保持均衡，不可单独升高某相电极电流，以免出现漏糊等电极事故。
7）当出现电极负荷给不起时，若需下放电极必须有车间主任指令或其他干部亲自指挥方可停电下放，再送电后，电流要慢慢逐步给起。
33000KVA硅铁炉电力变压器(11)33000KV A矿热炉变压器报价目录1. SF11-85000/132-35-10台数：2台油重：20980KG器身重：45900KG总重：82100KG长×宽×高：6990×5389×6360(增加有载调压开关/每台)2.S11-12500/10-0.4台数：2台总重：5690KG器身吊重：3720KG油重：1680KG长×宽×高：2540×1600×27803.S11-1000/10-0.4台数：1台总重：2680KG器身吊重：1360KG油重：960KG长×宽×高：1770×1040×15404.HKDSPZ-11000/35台数：6台总重：30300KG器身吊重：17500KG油重：7060KG外型尺器重：1380KG备用油重：210KG配件及包装重：230KG长×宽×高：2540×2600×43802.1 设备需求表2.1绕组电阻（，75℃）SF11-85000/132-35电力变压器参数一、型号：SF11-85000/35一次电压：132KV(+2.5％Ｘ2 -2.5％X2)二次电压：35KV二、重量油重：20980KG器身重：45900KG总重：82100KG三、外形尺寸长×宽×高：6990×5389×6360 电力变压器技术参数设计依据:设计方案依据国家标准而定使用的环境条件1.1、安装地点:室外1.2、海拔高度:1000 米以内1.3、年平均气温值:-20℃＜42℃1.4、相对湿度:＜95%变压器主要技术参数:(括弧内是 1000KVA 的参数)3.1型号：S11-2500/10-0.4(S11-1000/10-0.4)3.2额定容量：2500KVA(1000KVA)3.3额定电压：10000/4003.4额定频率：50Hz3.5额定电流：144/3609(58/1443)3.6联结组别：Yyn03.7阻抗电压：4.5%3.8冷却方式：油浸自冷3.11调压方式：手动3.12变压器重量及外型参数：变压器总重：5690KG(2680KG) 器身吊重：3720KG(1360KG) 变压器油重：1680KG(960 KG)外型尺寸：2540（长）×1600（宽）×2780（高） mm(2500KVA) 1770（长）×1040（宽）×1540（高） mm(1000KVA)HKDSPZ-11000/35电炉变压器技术方案及报价1 设计依据本技术方案依据需方11000×3kVA铁合金炉变压器和埋弧炉变压器技术要求要求而确定。
矿热炉设计方案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII（1）电耗值随原料成分，制成品成分，电炉容量等的不同而有很大差异。
这里是约值。
二结构特点矿热炉是一种耗电量巨大的工业电炉。
主要由炉壳，烟罩、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。
矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。
第二层（1）烟罩。
矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。
采用密闭式结构还可把生产中产生的废气（主要成分是一氧化碳）收集起来综合利用，并可减少电路的热损失，降低电极上部的温度，改善操作条件。
（2）电极把持器。
大多数矿热炉都由三相供电，电极按正三角形或倒三角形，对称位置布置在炉膛中间。
大型矿热炉一般采用无烟煤，焦碳和煤沥青拌合成的电极料，在电炉冶炼过程中自己培烧成的电极。
（3）短网（4）铜瓦（5）电极壳（6）下料系统（7）倒炉机四、矿热炉主要设备1．主要设备：本设计选用矮烟罩半封闭固定式矿热炉，主要设备选择如下：炉体炉体是由炉壳、炉衬、炉底支撐等构成，炉壳采用14~18mm厚钢板焊接而成的圆筒体，外部焊接有加强筋，以保证炉体具有足够的强度。
炉底采用18～20㎜厚钢板，炉体采用25～30#工字钢支撑，自然通风冷却炉底，炉壳设有1～2个出料口，炉衬采用高铝耐火砖和自焙碳砖无缝砌筑新工艺，炉墙厚度为460～690㎜，外敷20㎜厚硅酸铝纤维板。
炉底碳砖厚度为800～1200㎜。
炉口采用碳化硅刚玉砖，流料槽采用水冷结构。
根据需要也可增加水冷炉门。
矮烟罩采用全水冷结构或水冷骨架和耐热混凝土的复合结构。
其高度以满足设备维修的需要，全水冷结构采用水冷骨架、水冷盖板和水冷壁及水冷围板。
矿热炉开炉方案现矿热炉已检修改造结束，经公司和厂部讨论，决定6月9日08:00时点火柴烘，6月12日00:00时通电电烘，6月13日08:00时投料生产，具体方案如下。
一、成立组织机构组长： XXX副组长：XXX组员： XXXXXX：负责开炉前的准备工作、方案落实、技术、现场的安全工作。
XXX：负责开炉过程中协调工作。
XXX：负责对配料系统的检查、调试和原料准备。
XXX：负责与配料车间沟通准备好原料。
XXX：负责对绝缘系统、电极壳、电器仪表、液压系统、出铁口、铁水包等设备的检查调试和准备工作，确保正常运行。
XXX：负责对炉盖、水冷系统检查调试和冶炼岗位所用工器具准备的工作。
XXX：负责炉前设备的检查调试和出铁岗位所用的工器具准备的工作。
XXX：负责开炉过程的检查、协调工作。
二、安全及确认准备工作2.1人员已通过培训符合岗位能力要求。
2.2开透气孔（在炉壳距炉底板200mm处钻10mm孔，沿炉壳均匀分部）。
2.3用配好的泥球堵眼（中部冲焦粉，两头用泥球堵实）。
2.4所属区域清扫干净。
2.5压放电极并控制为2000mm，并在电极壳距底部环100mm以下开透气孔，孔距为200mm交错开孔。
2.6凿岩机一台，钻头60mm。
2.7劳动防护用品发放到所有员工。
2.8、准备好拉电极所有器材。
2.9、所属工作区域干燥。
2.10、吊钩吊具齐全完好。
2.11、防护设施齐全可靠。
2.12、消防器材按规定配置。
2．13、6月9日16:00前在炉膛内铺好木柴，同时在每相电极下放置一个高1米，直径为1.4米的钢桶，用于装米焦， 17:50开始适量浇上柴油或其它易燃液体（汽油除外），2.14、烘炉期间电极糊糊柱高度控制在2800－3400mm，并每小时对糊柱高度进行测量一次。
（更换电极糊厂家）2.15、以上准备工作于6月9日17:00前完成。
三、柴烘3.1期间分段为：小火段（6月9日18:00— 6月10日16:00，炉底柴均匀燃烧且火苗尽可能小）；中火段（6月10日16:00—6月11日8:00，火苗高度达炉墙垂直中央）；大火段（6月10日08:00— 23:59，火苗高度超过炉墙垂直中央，但不超炉口）。
（冶金行业）半封闭式工业硅矿热炉主要技术方案（冶金行业）半封闭式工业硅矿热炉主要技术方案宜兴市中宇电冶设备有限X公司33000KVA半封闭式工业硅矿热炉技术方案1电炉设备1.133000KVA半封闭式工业硅矿热炉主要技术参数1.2电炉设备设计1.2.1矿热炉设备设计要求矿热电炉采用半封闭型式，采用铜瓦压力环式电极把持器，电炉炉底通风冷却，炉体采用旋转炉体，炉体测温，变压器长期具备20%的长期超负荷能力。
短网系统、铜瓦、进线电缆都长期具备20%之上的超负荷能力。
烟道和炉盖之间设置了可靠绝缘。
液压系统采用组合阀，且设置储能器。
电极升降油缸上、下俩端均设绝缘加以保护。
高压油管俩端全部带绝缘。
为防止电极偏斜，设计时在炉盖、平台及电极导向装置，电极导向装置设绝缘。
所有管道均设管道沟，便于检修。
闸阀采用不锈钢丝杆，以增加其使用寿命。
每组分水器设3路备用水路，分水器阀门采用不锈钢或铜球阀，分水器给、回水路布局合理。
炉盖采用框架式水冷结构，中心区采用不导磁材料制作。
电炉烟道在二、三楼之间设水冷段，以降低烟气温度。
1.2.2工艺设计要求电炉厂房柱子跨距按6m、7.5m布置。
电炉车间分设四个跨区，分别是变压器跨（偏跨）7.5m、电炉跨18m、浇注跨24m、成品跨18m。
电炉跨初定为五层平台分别为：a)+0.0m出渣铁轨道平台包括铁道、出铁车和铁包、出渣车和渣包等。
其中+2.4m平台为局部出铁操作平台：该平台正对出铁口，包括烧穿器、出铁挡板等出炉工具等。
b)+7.0m电炉炉口操作平台电炉控制室计算机室布置在此平台上，冷却水系统的分水器和回水槽布置在该平台上、炉口操作工具等。
C)+11.8变压器放置平台电炉设有三台单相变压器，放置在此平台上成三角形布置，为方便变压器安装、检修、更换设有变压器吊装孔。
d)+18.3m电极升降机构平台平台空间内安装有电极升降、压放装置及电炉料管插板阀。
液压站也布置在此平台上。
e)+24.8m电炉电极支承及接长电极壳、加入电极糊及加料平台炉顶料仓座在此平台上。
我司成功研制30000KVA矿热炉在中冶赛迪专家的大力支持下我司成功研制3000KVA矿热炉在引进国外先进技术和中冶赛迪部分专家的支持下我司众多技术人员和工程师经过长期努力，克服了技术上的种种难关，终于成功研制出适合各个地区使用的矿热炉，为国内冶金业做出了重大贡献。
矿热炉简介一原理用途矿热炉又称电弧电炉或电阻电炉。
它主要用于还原冶炼矿石，碳质还原剂及溶剂等原料。
主要生产硅铁，锰铁，铬铁、钨铁、硅锰合金等铁合金，是冶金工业中重要工业原料及电石等化工原料。
其工作特点是采用碳质或镁质耐火材料作炉衬，使用自培电极。
电极插入炉料进行埋弧操作，利用电弧的能量及电流通过炉料的，因炉料的电阻而产生能量来熔炼金属，陆续加料，间歇式出铁渣，连续作用的一种工业电炉。
矿热炉主要类别、用途（1）电耗值随原料成分，制成品成分，电炉容量等的不同而有很大差异。
这里是约值。
二结构特点矿热炉是一种耗电量巨大的工业电炉。
主要由炉壳，烟罩、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。
矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。
第二层（1）烟罩。
矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。
采用密闭式结构还可把生产中产生的废气（主要成分是一氧化碳）收集起来综合利用，并可减少电路的热损失，降低电极上部的温度，改善操作条件。
（2）电极把持器。
大多数矿热炉都由三相供电，电极按正三角形或倒三角形，对称位置布置在炉膛中间。
大型矿热炉一般采用无烟煤，焦碳和煤沥青拌合成的电极料，在电炉冶炼过程中自己培烧成的电极。
（3）短网（4）铜瓦（5）电极壳（6）下料系统（7）倒炉机（8）排烟系统（9）水冷系统（10）矿热炉变压器（11）操作系统第三层（1）液压系统（2）电极压放装置（3）电极升降系统（4）钢平台（5）料斗及环行布料车其他附属；斜桥上料系统，电子配料系统等三、矿热炉主要配置方案四、矿热炉主要设备1．主要设备：本设计选用矮烟罩半封闭固定式矿热炉，主要设备选择如下：1.1炉体炉体是由炉壳、炉衬、炉底支撐等构成，炉壳采用14~18mm厚钢板焊接而成的圆筒体，外部焊接有加强筋，以保证炉体具有足够的强度。
（1）电耗值随原料成分，制成品成分，电炉容量等的不同而有很大差异。
这里是约值。
二结构特点
矿热炉是一种耗电量巨大的工业电炉。
主要由炉壳，烟罩、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。
矿热炉设备共分三层布置
第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。
第二层
（1）烟罩。
矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。
采用密闭式结构还可把生产中产生的废气（主要成分是一氧化碳）收集起来综合利用，并可减少电路的热损失，降低电极上部的温度，改善操作条件。
（2）电极把持器。
大多数矿热炉都由三相供电，电极按正三角形或倒三角形，对称位置布置在炉膛中间。
大型矿热炉一般采用无烟煤，
四、矿热炉主要设备
1．主要设备：本设计选用矮烟罩半封闭固定式矿热炉，主要设备
选择如下：
1.1炉体
炉体是由炉壳、炉衬、炉底支撐等构成，炉壳采用14~18mm厚钢板焊接而成的圆筒体，外部焊接有加强筋，以保证炉体具有足够的强度。
炉底采用18～20㎜厚钢板，炉体采用25～30#工字钢支撑，自然通风冷却炉底，炉壳设有1～2个出料口，炉衬采用高铝耐火砖和自焙碳砖无缝砌筑新工艺，炉墙厚度为460～690㎜，外敷20㎜厚硅酸铝纤维板。
炉底碳砖厚度为800～1200㎜。
炉口采用碳化硅刚玉砖，流料槽采用水冷结构。
根据需要也可增加水冷炉门。
1.2矮烟罩
采用全水冷结构或水冷骨架和耐热混凝土的复合结构。
其高度以满足设备维修的需要，全水冷结构采用水冷骨架、水冷盖板和水冷壁
及水冷围板。
水冷骨架采用16～20#槽钢制成，三相电极周围内盖板采用无磁不锈钢板制成，外盖板及围板采用Q-235钢板制作，并设有极心圆调整装置和三相电极水冷保护套和绝缘密封装置。
水冷骨架和耐热混凝土复合结构采用烟罩侧壁由金属构件立柱支撑并通水冷却，四周用耐火砖砌筑而成，侧壁上设有三个操作门，在炉内大面上，开启方向是横向旋转式，上部有二个排烟口，与其相联的是二个立冷弯管烟道，直通烟囱或除尘装置。
1.3短网
短网包括变压器端的水冷补偿器、水冷铜管、水冷电缆、导电铜管、铜瓦及其吊挂、固定联接等装置。
其布置型式可分为正三角或倒三角。
不论那种布置，均要求在满足操作空间的前提下，尽可能地缩短短网的距离降低短网阻抗，以保正获得最大的有功功率。
水冷铜管、导电铜管均采用厚壁铜管，各相均采用同向逆并联，使短网往返电流双线制布置，互感补偿磁感抵消。
中间铜管用水冷电缆相连，冷却水直接从水冷铜管经水冷电缆、导电铜管流入铜瓦，冷却铜瓦后经返回的导电铜管、水冷电缆、水冷铜管流出炉外。
运行温度低，减少短网导电时产生的热量损失，能有效提高短网的有功功率，同时铜管重量轻，易加工安装，大大减少短网的投资。
1.4电极系统：
电极系统由把持器筒体、铜瓦吊挂、压力环、水冷大套、电极升降装置、电极压放装置等。
在电极系统上我们采用了国际先进的德马克，南非PYROMET等技术，如采用悬挂油缸式的电极升降装置，能灵
活、可靠、准确地调节电极的上、下位置。
上下抱闸和压放油缸组成电极带电自动压放装置。
电极系统共三套，每套包括电极筒1个、把持筒1个、保护套1个、压力环1个、铜瓦6～8块。
把持器的作用把持住自焙电极，保护大套、压力环、铜瓦依顺序都吊挂固定在其上面，每根电极上设6～8块铜瓦，是通过压力环上的油缸和顶紧装置，形成一对一顶紧铜瓦，压力均匀，可保证铜瓦对电极的抱紧力均衡，铜瓦与电极的接触导电良好。
把持器上部由台架与二个升降油缸联接，油缸的支座是固定在三层平台的钢平台上，在钢平台上一定的范围内根据需要可调整极心圆。
每根电极上设有单独电极自动压放装置，由气囊抱闸（或液压抱闸）抱紧电极，充气气囊抱紧电极，放气气囊松开电极；上、下气囊抱闸由导向柱和压放油缸相联接，下气囊抱闸与把持筒相联接，冶炼时下气囊始终抱紧电极，只在压放时才与上气囊配合交替松开夹紧电极，完成压放动作。
1.5 冷却水系统
冷却水冷系统是对处于高温条件下工作的构件（包括短网、压力环、保护大套、炉壳、烟罩、烟囱）进行冷却的装置，它由分水器、集水箱、压力表、阀门、管道及胶管、接头等组成。
短网（包括水冷铜管、水冷电缆、铜瓦）压力环的水路专门设有放水装置用于检修、抢修时可快速排水。
水冷短网及压力环、保护套的冷却水要求：软水，进水温度≤30℃，出水温度≤50℃。
2.主要电气设备
2.1矿热炉变压器
采用低损耗节能型壳式矿热变压器，有载电动调压，强循环，油水冷却器，阻抗电压4~6%，一次侧电压可为35～110KV，二次侧电压分为5~27级（不同容量变压器和不同冶炼品种采用不同的二次电压级），前几档为恒功率，后几档为恒电流，并要求超负载能力＞25%，采用侧出线管式联接方式。
2.2高压供电系统
高压供电系统由35KV（或110KV）馈电经变压器隔离开关，真空断器送至电炉变压器，同时可以根据用户要求设计谐波吸收装置和一次补偿。
2.3压供电系统
设动力变压器，动力电源送至主室动力柜，送至水泵、变压器、调压装置、控电电源、PLC电源、液压站及空压机室，低压可以增加二次补偿。
3.主要辅助设备
可根据用户需要自备或用我公司设计、制造的设备或图纸。
3.1 上料、加料系统设备
上料设备可选用皮带上料，单斗提升机上料，斗式提升机、料斗、料罐和单梁电动葫芦上料。
加料设备可选用布料小车。
钢料仓→下料管→电磁振动给料机→自动插板阀→下料管。
3.2 出炉设备：铁水包、铁水包龙门吊钩、运包车、地卷扬机。
3.3 浇铸设备：锭模
3.4 捣炉机、加料机、烧穿器。
3.5 除尘设备
3.6 高压补偿，二次低压补偿。
（选择使用）
五、矿热炉硅锰合金冶炼生产工艺流程
六、安全操作规程
1、作业前，必须按规定穿戴好劳动防护用品，检查所用工具，设备是否完好，各种安全防护保险装置，必须齐全有效。
2、操作的各种开关、阀门、信号等装置必须设有醒目的安全标示，严防操作失误。
3、电炉在投入或者停止生产前，必须与生产调度及相关单位（岗位）取得联系。
停、送电时，必须先将电极提升至上限。
送电时先合高压隔离开关，后合油开关及操作开关，停电时反之、严禁带负荷拉合隔离开关。
4、冶炼过程中不准停止可控硅控制系统运行和切换电压。
5、推捣炉膛料面前，必须先活动电极消除悬挂，在进行推捣料操作。
操作时不得敞开炉门，严防塌料喷火伤害。
6、经常进行设备运行检查，发现问题及时处理和报告，做好设备运行记录。
7、设备运行时，不得维护、调试、清扫设备带电、旋转、高压等危险部位，进行机械电气设备维护检修时，必须停机拉闸挂检修安全警示牌。
8、操作本岗位配套设备时（如空气压缩机、电动葫芦）等，必须严格遵守其安全操作规程，采用电动葫芦吊运台下物料时，必须上下有人监护。
上料时料斗装料不得过满和从人体上方吊运。
9、用氧气烧铁口时，要有专人指挥，胶管与铁管连要牢固，操作时不得将手抓在接头处，严防氧气回火和渣铁喷溅烫伤。
严格遵守氧气
瓶使用管理规定。
10、填充铁水包沙眼的沙子必须精选，不得带有石子和杂质，铁水沟、铁水包、铁模及出铁场地，必须保持干燥。
接触铁水的工具必须烘干烤热，严防铁水爆炸事故。
11、配合行车工吊装渣铁时，要站在吊物摆动不被挤压的安全位置挂钩，手不能抓在钩链活动部位和将脚伸入被吊物下指挥起吊，严防吊物伤害。
12、不准在炉基周围取暖休息和烘烤衣物。
13、严格执行定置管理规定，保持作业场所清洁，道路畅通。
