焊丝直径与堆焊螺距对照表随着科技的不断发展，焊接技术在工业领域中得到了广泛的应用。
焊接是将两个或多个工件连接在一起的常用方法，其中堆焊是一种重要的焊接方法。
在堆焊过程中，焊丝的直径和堆焊螺距是两个关键参数，直径与螺距的选择将直接影响到堆焊的质量和效果。
为了更好地理解焊丝直径与堆焊螺距之间的关系，下面将给出一份焊丝直径与堆焊螺距对照表，以便工程师和技术人员在实际操作中能够选择合适的焊丝直径和堆焊螺距。
焊丝直径与堆焊螺距对照表如下：焊丝直径（mm） | 堆焊螺距（mm）--------------------------------------0.8 | 1.21.0 | 1.51.2 | 1.81.6 |2.42.0 |3.02.4 |3.63.2 |4.8这个对照表是根据焊接实验和经验总结出来的。
在实际堆焊操作中，我们可以根据工件的材料和尺寸来选择合适的焊丝直径和堆焊螺距。
焊丝直径的选择与工件的厚度有关。
一般来说，焊丝直径应该小于工件的厚度，这样才能保证焊接的牢固性。
如果焊丝直径过大，会导致焊接接头的强度不足，甚至出现裂纹等质量问题。
因此，在选择焊丝直径时，需要考虑工件的厚度，并选择合适的直径。
堆焊螺距的选择也是十分重要的。
堆焊螺距是指焊丝在工件表面上形成的螺旋状堆积的间距。
螺距的选择与焊接速度、焊丝直径和工件的要求等因素有关。
一般来说，螺距越大，焊接速度就越快，但是焊接质量可能会受到影响。
因此，在选择堆焊螺距时，需要综合考虑各种因素，并根据具体情况做出合理的选择。
需要注意的是，在实际操作中，还应该根据不同材料和焊接方法的要求来选择合适的焊丝直径和堆焊螺距。
不同材料的焊接特性和要求不同，因此需要根据具体情况进行调整。
焊丝直径与堆焊螺距是影响堆焊质量的两个重要参数。
通过合理选择焊丝直径和堆焊螺距，可以提高焊接效果，确保焊接接头的强度和质量。
在实际操作中，我们可以参考上述的焊丝直径与堆焊螺距对照表，并根据工件的材料和要求来选择合适的参数。
焊接用焊丝的选用详细资料及选用表1 焊丝选用的要点焊丝的选择要根据被焊钢材种类、焊接部件的质量要求、焊接施工条件（板厚、坡口形状、焊接位置、焊接条件、焊后热处理及焊接操作等）、成本等综合考虑。
焊丝选用要考虑的顺序如下。
①根据被焊结构的钢种选择焊丝对于碳钢及低合金金高强钢，主要是按“等强匹配”的原则，选择满足力学性能要求的焊丝。
对于耐热钢和耐候钢，主要是侧重考虑焊缝金属与母材化学成分的一致或相似，以满足对耐热性和耐腐蚀性等方面的要求。
②根据被焊部件的质量要求（特别是冲击韧性）选择焊丝与焊接条件、坡口形状、保护气体混合比等工艺条件有关，要在确保焊接接头性能的前提下，选择达到最大焊接效率及降低焊接成本的焊接材料。
③根据现场焊接位置对应于被焊工件的板厚选择所使用的焊丝直径，确定所使用的电流值，参考各生产厂的产品介绍资料及使用经验，选择适合于焊接位置及使用电流的焊丝牌号。
焊接工艺性能包括电弧稳定性、飞溅颗粒大小及数量、脱渣性、焊缝外观与形状等。
对于碳钢及低合金钢的焊接（特别是半自动焊），主要是根据焊接工艺性能来选择焊接方法及焊接材料。
采用实芯焊丝和药芯焊丝进行气体保护焊的焊接工艺性能的对比见表1。
2 实芯焊丝的选用（1）埋弧焊焊丝焊丝和焊剂是埋弧焊的消耗材料，从碳素钢到高镍合金多种金属材料的焊接都可以选用焊丝和焊剂配合进行埋弧焊接。
埋弧焊焊丝的选用既要考虑焊剂成分的影响，又要考虑母材的影响。
为了得到不同的焊缝成分和力学性能，可以采用一种焊剂（主要是熔炼焊剂）与几种焊丝配合，也可以采用一种焊丝与几种焊剂（主要是烧结焊剂）配合。
对于给定的焊接结构，应根据钢种成分、对焊缝性能的要求及焊接工艺参数的变化等进行综合分析之后，再决定所采用的焊丝和焊剂。
1）低碳钢和低合金钢用焊丝低碳钢和低合金钢埋弧焊常用焊丝有如下三类。
①低锰焊丝（如H08A）常配合高锰焊剂用于低碳钢及强度较低的低合金钢焊接。
②中锰焊丝（如H08MnA、H10MnSi）主要用于低合金钢焊接，也可配合低锰焊剂用于低碳钢焊接。
球体硬密封喷焊、堆焊常用材料1、司太立钴基1号焊丝相当AWS ERCoCr-C主要特征及用途：高碳Co-Cr-W合金堆焊焊丝，耐磨性、耐蚀性好,但抗冲击韧度差。
工艺方法：对焊涂成厚度（um）：2500-3000适用介质：煤化工、酸性流体工况温度：<450使用基体：A105、304、316L、F51堆焊层硬度：48-50HRC2、司太立钴基6号焊丝相当AWS ERCoCr-A主要特征及用途：Co106钴基堆焊焊丝是Co-Cr-W堆焊合金中C及W含量最低、韧性最好的一种，能承受冷热条件下的冲击，产生裂纹的倾向小，具有良好的耐蚀、耐热和耐磨性能。
工艺方法：对焊涂成厚度（um）：2500-3000适用介质：通用流体、无硬质颗粒工况温度：<650使用基体：A105、304、316L、F51堆焊层硬度：38-40HRC3、司太立钴基20号焊丝主要特征及用途：Co120钴基堆焊焊丝，硬度高，耐磨性非常好，但抗冲击性较差，堆焊时产生裂纹倾向大，具有良好的耐蚀、耐热、耐磨性能，在650℃左右仍可保持这些性能。
工艺方法：HVOF热喷涂涂成厚度（um）：120-150适用介质：空气分体工况温度：<300使用基体：inconel625、316L堆焊层硬度：55-60HRC4、NiCrBSi镍基合金Ni60主要特征及用途：自熔性、润湿性和喷焊性优良，而且熔点比较低，喷焊层具有硬度高、耐蚀、耐磨、耐热特点，难以切削，以湿式磨削为宜。
工艺方法：喷焊、喷涂重溶涂成厚度（um）：500-800适用介质：煤化工、酸性流体工况温度：<300使用基体：A105、304、316L堆焊层硬度：55-60HRC4、NiCrBSi镍基合金Ni55主要特征及用途：自熔性、润湿性和喷焊性优良，而且熔点比较低，喷焊层具有硬度高、耐蚀、耐磨、耐热特点，难以切削，以湿式磨削为宜。
工艺方法：喷焊、喷涂重溶涂成厚度（um）：500-800适用介质：煤化工、酸性流体工况温度：<300使用基体：A105、304、316L堆焊层硬度：50-55HRC。
钴基1号堆焊焊丝
钴基1号堆焊焊丝是一种高品质的堆焊焊丝，以钴作为主要合金元素。
这种焊丝具有优良的堆焊性能和焊接性能，适用于各种碳钢、合金钢、不锈钢等材料的堆焊。
钴基1号堆焊焊丝的主要优点包括：
1.耐磨性：由于钴具有较高的电极电位，可以提高焊缝的硬度和耐磨性。
2.耐腐蚀性：钴具有较好的耐腐蚀性，因此钴基1号堆焊焊丝在腐蚀环境下也能保持较好的性能。
3.耐高温性：钴基1号堆焊焊丝具有较好的耐高温性，可以在高温环境下保持较好的性能。
然而，钴基1号堆焊焊丝也存在一些局限性，例如成本较高、加工难度较大等。
此外，由于钴是一种稀有金属，其资源有限，因此钴基1号堆焊焊丝的价格也相对较高。
总的来说，钴基1号堆焊焊丝是一种高性能的堆焊材料，适用于各种需要耐磨、耐腐蚀、耐高温的应用场景。
然而，其成本较高，需要根据具体的应用场景和需求进行选择。

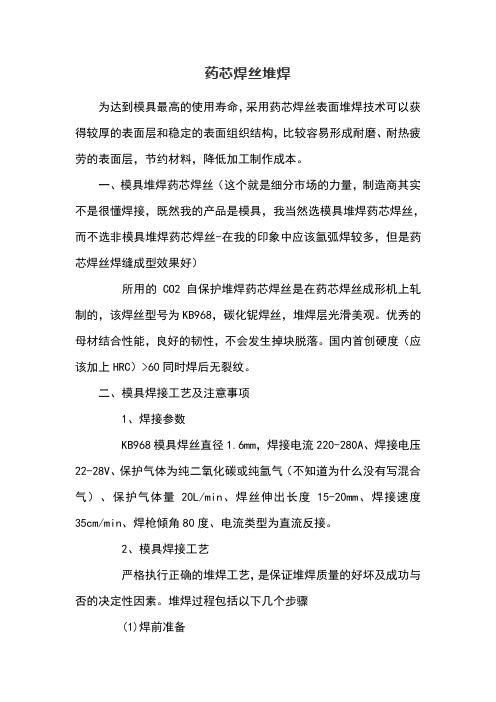

药芯焊丝堆焊为达到模具最高的使用寿命，采用药芯焊丝表面堆焊技术可以获得较厚的表面层和稳定的表面组织结构，比较容易形成耐磨、耐热疲劳的表面层，节约材料，降低加工制作成本。
一、模具堆焊药芯焊丝（这个就是细分市场的力量，制造商其实不是很懂焊接，既然我的产品是模具，我当然选模具堆焊药芯焊丝，而不选非模具堆焊药芯焊丝-在我的印象中应该氩弧焊较多，但是药芯焊丝焊缝成型效果好）所用的CO2自保护堆焊药芯焊丝是在药芯焊丝成形机上轧制的，该焊丝型号为KB968，碳化铌焊丝，堆焊层光滑美观。
优秀的母材结合性能，良好的韧性，不会发生掉块脱落。
国内首创硬度（应该加上HRC）>60同时焊后无裂纹。
二、模具焊接工艺及注意事项1、焊接参数KB968模具焊丝直径1.6mm，焊接电流220-280A、焊接电压22-28V、保护气体为纯二氧化碳或纯氩气（不知道为什么没有写混合气）、保护气体量20L/min、焊丝伸出长度15-20mm、焊接速度35cm/min、焊枪倾角80度、电流类型为直流反接。
2、模具焊接工艺严格执行正确的堆焊工艺，是保证堆焊质量的好坏及成功与否的决定性因素。
堆焊过程包括以下几个步骤(1)焊前准备堆焊前采用机械加工方法，对堆焊孔型进行粗加工，去除基体表面的疲劳层及缺陷，特别是裂纹必须彻底清除，对多次堆焊的部件，应经超声波探伤，检查内部情况，在确认无裂纹情况下方可进行焊接。
(2)预热为了防止裂纹的发生，堆焊前必须对其进行预热，预热温度由基体及堆焊材料成分而定。
为了使表面得到均匀的硬度，预热温度应在材料的Ms点以上。
为了减少热应力，加热速度也应当控制，升温速度开始100℃采用约20℃/h，之后可为40℃/h。
要求均匀加热。
(3)焊接焊接是堆焊成败的关键环节，要获得理想的堆焊层必须综合考虑某些可变因素，如焊接电压、焊接速度、焊接电流、焊接材料等。
(4)焊后处理（这一步才是关键咯）为了减少由于表面和内部冷速不一造成体积应力而引起裂纹，要控制冷速。
磨煤机堆焊焊丝采购技术要求
一、技术要求
1.堆焊焊丝直径3∙2ι三b直径偏差小于10虬
2.堆焊焊丝材质要求：Cr〜28%,C~5%,Mn~1%,Mo〜0.8%。
3.堆焊层HRC叁60。
4.堆焊层实际工况下连续累计使用寿命9000小时磨损厚度不大于40mm。
5.焊丝表面不允许有影响使用的裂纹。
6.焊接时不会出现因焊丝问题导致的断丝、断弧现象。
7.药芯焊丝采用专用纸桶包装。
8.提供堆焊焊丝焊接工艺要求。
9.提供现场技术服务。
二、供货时间
2023年6月10日前供货到黄台电厂。
三、性能保证
堆焊层使用寿命8000小时磨损厚度大于40mrn,由供货单位及时免费提供同数量的焊丝，直至符合要求。
采煤机截齿耐磨堆焊材料的选择采煤机截齿母材磨损后，硬质合金失去了支撑体，造成硬质合金的脱落，导致截齿的快速失效。
为了延长截齿使用寿命，采煤机截齿生产厂会在截齿硬质合金周围堆焊耐磨层。
为选择出耐磨损、适用于截齿堆焊的耐磨材料，本文对四种截齿耐磨堆焊材料进行对比分析。
一、截齿耐磨堆焊材料1、YD628耐磨焊丝天津生产的高铬铸铁耐磨焊丝，牌号为YD628；抗磨粒磨损高碳、高铬铸铁堆焊焊丝。
堆焊层为高碳高铬铸铁型弥散碳化物，且堆焊层硬度较高，耐热强性能较好，但堆焊层硬而脆，承受压力与冲击载荷的能力较低，为了不影响堆焊层的抗磨粒磨损性能。
2、D212耐磨焊丝山东生产的马氏体合金耐磨焊丝，牌号为D212；钛钙型渣系CO2气体保护焊药芯焊丝，焊后无裂纹。
可多层堆焊，高性价比高。
3、Ni60WC粉末上海生产的等离子弧焊粉末，牌号为Ni60WC；镍包铝放热型包覆粉末，与基体结合强度高，主要用于喷涂打底，涂层具有抗氧化性；也可作为工作涂层或工件的表面修复。
4、KB515耐磨焊丝北京固本生产的碳化铌耐磨焊丝，牌号为KB515。
根据截齿磨损特点，加入Nb元素，形成低摩擦系数碳化铌硬质相，焊后硬度可达到60-62 HRC，耐磨层无裂纹，焊接工艺优良，焊接过程中声音柔和，不脱落，外表成型光滑美观，无飞溅，大大改善人工施焊环境。
二、耐磨堆焊材料的工艺性比较对于截齿堆焊设备，从降低成本，实用性方面讲，建议使用二氧化碳气体保护焊。
等离子弧堆焊的主要问题是设备购置成本高，操作复杂和维护不方便。
另外，二氧化碳气体保护焊所使用的耐磨堆焊材料具有绝对的成本优势。
YD628耐磨焊丝在焊接过程中飞溅较大，属于大颗粒飞溅，焊缝成型一般。
D212耐磨焊丝焊接飞溅和成型相对较好，但焊后需要清理焊渣，偶尔会出现焊渣除不净和夹渣现象。
KB515耐磨焊丝在焊接过程中飞溅较小，属于小颗粒飞溅，焊后成型美观。
等离子弧堆焊过程中，几乎无飞溅物产生，焊后焊缝美观。
说明：YD577铬锰型阀门堆焊焊丝。
堆焊金属为高铬锰型奥氏体钢，故冷作硬化效果显著，具有良好的抗擦伤性能，有一定的中温硬度，较好的热稳定性，如与D507Mo 配合使用，可获得很好的抗擦伤性能，该焊条抗裂性好，堆焊工艺简单，焊条可不预热，焊后不用热处理，堆焊金属切削加工性能良好。
用途:用于堆焊工作温度在510℃以下的中温高压阀门密封面，在闸阀中如与D507Mo 配合使用，使用寿命更高。
熔敷金属化学成分(%)堆焊层硬度:HRC≥28YD567耐磨堆焊药芯焊丝说明：YD567是低氢钠型堆焊焊丝，堆焊金属为高铬锰型奥氏体钢，故冷作硬化效果明显，具有优良的抗擦伤性能。
堆焊层有一定的硬度，可以机械加工，抗裂性较好，堆焊工艺简单，无须预热和缓冷。
用途：用于工作温度低于350℃的中温中压球墨铸铁阀门密封面。
堆焊层硬度: HRC≥210YD547耐磨堆焊药芯焊丝说明:YD547是CrNiSi型阀门堆焊焊丝，采用直流反接。
堆焊金属依靠硅进行强化，得到具有一定铁素体的奥氏体组织，使之具有良好的抗擦伤、耐腐蚀、抗氧化等性能。
用途:用来堆焊570℃以下工作的电站高压锅炉装置的阀门密封面及其它密封零件。
熔敷金属化学成分(%)堆焊层硬度:HB 270-320YD517耐磨堆焊药芯焊丝说明:YD517是2Cr13型阀门堆焊焊丝，堆焊金属为2Cr13马氏体高铬钢。
堆焊层具有空淬特性，一般不需进行热处理，硬度均匀，可在750-800℃退火软化，当加热至950-1000℃空冷或油淬可重新硬化。
用途:D517是一种通用性的表面堆焊用焊丝，堆焊层比D502更硬、更耐磨，较难加工，用于堆焊碳钢或低合金钢轴、过热蒸汽用阀件、搅拌机桨、螺旋输送机叶片等。
熔敷金属化学成分(%)堆焊层硬度:（焊后空冷）HRC≥45（耐软化至500℃）YD516MA耐磨堆焊药芯焊丝说明:YD516MA是高铬锰钢堆焊焊丝，堆焊层金属具有良好的耐磨、耐热、耐蚀以及抗热裂性能，焊接工艺简单，焊前不预热，焊后不用热处理，堆焊层可进行切削加工。
Yd547耐磨堆焊药芯焊丝
Yd386耐磨焊丝
Yd386耐磨堆焊焊丝说明：
YD386用于堆焊铸钢或锻钢做坯体的热锻模或堆高强度耐磨件有良好的耐磨、耐腐蚀、耐热疲劳能力，类似于414N。
用于堆焊各种受磨损的机件表面，如齿轮、挖斗、矿山机械
堆焊层硬度：HRC >50
性能参数:
直径(mm) 焊接电流(A) 焊接电压(V) 保护气体
1.60 200-350 24-34 纯二氧化碳气体
YD127耐磨堆焊药芯焊丝
YD127耐磨堆焊药芯焊丝说明：
Yd127是2Cr13系马氏体不锈钢合金焊丝，具有良好的耐磨、耐腐蚀性能，典型应用：热轧开坯辊、连
Yd217a耐磨堆焊药芯焊丝
yd217a 耐磨堆焊药芯焊丝说明：
YD217a有良好的耐磨、耐腐蚀、耐热疲劳能力，类似于414N。
用于堆焊各种受磨损的机件表面，如齿
轮、挖斗、矿山机械
