工程名称交底日期
施工单位分项工程名称二衬防水
交底提要二衬防水施工
交底内容：
3.3、施工缝
将施工缝已硬化的砼表面浮浆、松动砂石清除干净，进行彻底凿毛，用水冲洗干净。
施工缝采用水泥基渗透结晶防水涂料+双道遇水膨胀止水胶。
详见图。
施工缝防水图
3.3.1、水泥基渗透结晶防水涂料施工工艺
配比：涂料：水=1:（0.25~0.3），即每桶25千克兑水约6.5千克
施工方法：将涂料缓缓倒入清洁的凉水中用电动搅拌器搅拌到均匀无结块。
让浆料静置熟化约3分钟，再搅拌约30秒，十字交叉至少涂刷两层，当上一层已固化，产生足够的强度后，可进行下一层施工。
开调的浆料在半小时用完。
在24小时内对涂层进行喷雾水保养。
勿将本产品和其它材料混合使用。
注意事项：
1）基面干燥应对基面充分湿润，涂层干燥过快时会造成涂层材料缺水，水化反应进行不完全达不到相应的强度，甚至造成粉化，因此应及时对施工缝面进行适当喷雾湿润，使涂层水化反应充足，以提高涂层的粘结强度和渗透性。
审核人交底人接受交底人。
一、交底目的为确保隧道施工二衬作业安全、高效、质量达标，特进行本次安全技术交底，提高施工人员的安全意识和操作技能。
二、交底内容1. 施工人员安全培训（1）所有参与二衬施工的员工必须经过专业培训，掌握二衬施工的基本技能和安全操作规程。
（2）新员工必须经过岗前培训，合格后方可上岗。
2. 施工现场安全措施（1）施工现场必须设置安全警示标志，明确安全警示内容。
（2）施工区域必须设置安全防护设施，如防护栏杆、防护网等。
（3）施工现场应设置安全通道，保证人员通行安全。
3. 施工机械设备安全操作（1）机械设备操作人员必须持证上岗，严格遵守操作规程。
（2）机械设备应定期检查、维护，确保其安全可靠。
（3）施工过程中，机械设备操作人员应密切关注设备运行状态，发现异常立即停机检查。
4. 施工材料及施工工艺安全（1）施工材料必须符合国家相关标准和规定，严禁使用不合格材料。
（2）施工过程中，应严格按照施工工艺进行操作，确保施工质量。
（3）二衬混凝土浇筑前，应检查模板、钢筋等材料是否符合要求，确保施工质量。
5. 施工环境安全（1）施工现场应保持整洁，施工区域应设置排水设施，防止积水。
（2）施工现场应保持良好的通风，确保施工人员身体健康。
（3）施工过程中，应加强对施工现场的监控，防止火灾、爆炸等事故发生。
6. 应急预案（1）制定应急预案，明确应急措施和责任人。
（2）定期组织应急演练，提高施工人员应对突发事件的能力。
三、施工注意事项1. 施工人员必须正确佩戴个人防护用品，如安全帽、防尘口罩、防滑鞋等。
2. 施工现场严禁吸烟、酒后作业、疲劳作业。
3. 施工过程中，应严格按照操作规程进行作业，确保施工安全。
4. 施工现场应保持良好的沟通，发现安全隐患及时报告。
5. 施工过程中，应密切关注施工质量，发现问题及时整改。
四、交底总结本次安全技术交底旨在提高施工人员的安全意识和操作技能，确保隧道施工二衬作业安全、高效、质量达标。
请各位施工人员认真学习，严格遵守各项安全规定，共同保障施工安全。
一、交底目的为确保隧道施工过程中的排水安全，预防因排水不当引发的各类事故，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、适用范围本交底适用于隧道施工过程中所有与排水相关的作业环节。
三、交底内容1. 施工前的准备工作（1）了解隧道地质情况，包括地层岩性、地下水情况、洞内涌水情况等。
（2）熟悉隧道排水设计方案，明确排水设施、排水量和排水路线。
（3）检查排水设备、材料、工具等是否齐全，性能良好。
2. 施工过程中的安全注意事项（1）排水作业人员必须佩戴安全帽、防滑鞋、手套等防护用品。
（2）作业人员应遵守操作规程，严格按照设计要求进行排水作业。
（3）排水设备运行过程中，严禁无关人员靠近，确保设备安全运行。
（4）排水作业区域应设置警示标志，提醒过往人员注意安全。
（5）加强对排水设施的巡查，发现异常情况及时处理。
3. 隧道涌水应急处理（1）发现隧道涌水情况，立即停止作业，迅速撤离作业人员。
（2）启动应急预案，组织人员进行排水作业。
（3）根据涌水情况，采取合理的排水措施，如临时排水、抽排、封堵等。
（4）确保排水作业安全，防止发生二次事故。
4. 施工现场安全管理（1）施工现场应设置排水沟、沉淀池等排水设施，确保排水畅通。
（2）加强对排水设施的维护保养，确保设施正常运行。
（3）加强施工现场的巡查，及时发现并处理安全隐患。
（4）严格执行安全生产责任制，确保排水作业安全。
四、交底要求1. 施工单位应将本交底内容传达至所有排水作业人员。
2. 作业人员应认真学习并掌握本交底内容，提高安全意识。
3. 施工单位应定期组织安全教育培训，提高作业人员的安全技能。
4. 施工单位应加强施工现场安全管理，确保排水作业安全。
五、附则1. 本交底自发布之日起实施。
2. 本交底由施工单位负责解释。
3. 如遇特殊情况，需对本交底内容进行调整，应以调整后的内容为准。
防排水施工技术交底记录编号：复核人：记录人：年月日武汉左岭至鄂州花湖高速公路一期土建工程第7合同段（K43+955～K51+000）巴家湾隧道防排水施工技术交底（左线K46+020～630,右线K46+032～613）总长1191m编制：复核：审核：日期：江西交建工程集团有限公司防排水施工技术交底一、防排水施工技术（一）、防水层施工在隧道初期支护与二次衬砌之间铺设防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设，防水板与土工布采用点接。
防水板用搭连接，搭接长度不小于10cm，而且要平直无虑焊，通过水压试验合格后，方能使用。
防水层的施工在初期支护后经量测围岩达基本稳定和在模筑衬砌前进行。
施工点距爆破面应大于150m，距灌注模筑衬砌处应大于20m，其操作要点如下：1、喷射混凝土基面处理喷射混凝土基面不得有钢筋及凸出的管件等尖锐突出物，否则要进行修平，并在修平部位用砂浆抹成圆曲面，以免被防水层被扎破。
隧道断面变化或转变处的阴阳角均应做成圆弧，阴角处圆弧半径不小于10cm，阳角处圆弧半径不小于5cm。
在防水板铺设前，全面普查初期支护的渗漏水情况，超前埋设透水管排水。
2、防水层铺设（1）防水层铺设隧道防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设。
将防水卷材从台车顶左右对称沿轮廓线展开，并用齐头短木棒将其沿轮廓线撑开，保持一定松驰度，以方便焊接。
无纺土工布不得与防水板粘结在一起，采用点接式，每平方米一个粘结点，每个粘结点面积不大于25平方厘米。
防水卷材挂设点要严格按施工图纸、墙角、墙身、拱部的要求进行铺挂施工。
（2）防水板接缝焊接防水板接缝焊接是防水施工最重要的工艺之一，焊缝采用自行走式热合机双缝焊接，即将两层防水板的边缘搭接，通过热熔加压而有效粘结。
防水板搭接宽度不小于10cm。
防水层的接头处擦拭干净，去除表面油物灰尘，以保证焊接质量。
在结构立面与平面的转角处，防水板接缝留在平面，距转角不小于60cm。
隧道二衬施工工程技术交底
1、工程采用双衬结构，外衬施工材料为混凝土，二衬施工材料为采掘本质石，采用
拉筋护筋工艺，护筋间距一般为1.5m。
2、隧道单衬施工全程设计、施工压力控制必须符合设计要求，以确保二衬和外衬的
施工质量和安全性。
3、施工过程应符合施工计划，全程做好施工过程质量和安全检查、试验，做到质量
可控。
4、采用吊装工艺，施工现场划分为小断面和施工区域，定期做好施工进度管理。
5、工程拆迁及补偿必须符合相关规定、有序进行。
二、技术交底
1、台车式吊装工艺
台车式吊装工艺是一种行走式的常见的吊装工艺，吊装时台车移动，其核心设备是大
型牵引机，其核心动力是电力、液压、内燃机等，台车式吊装工艺具有抗干扰能力高的特点，以及体积小、质量轻的特点，这种工艺可配备安全设施和现场自动监控系统，确保施
工安全。
2、斜拉筋护筋工艺
斜拉筋护筋工艺采用抗拉斜拉筋护筋来支撑二衬，施工中护筋间距严格按设计要求，
要求护筋的剪切强度符合设计要求。
护筋的横向抗拉强度要求≥140MPa，纵向抗拉强度要
求≥175MPa。
斜拉筋护筋工艺是确保二衬结构安全性的关键工艺，施工中应严格按照要求
进行施工。
因此，我们应该严格按照规定执行施工程序，在施工中加强安全管理，认真规范施工，保证施工质量，完成质量稳定、可靠、安全的二衬施工工程。

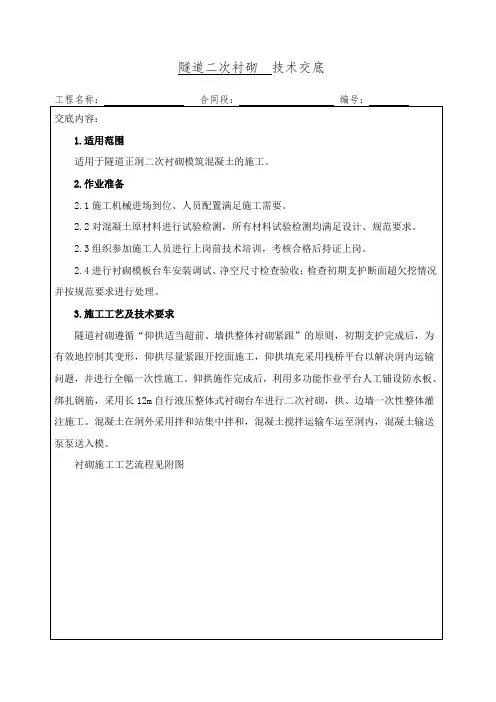

一、交底目的为确保隧道二次衬砌施工过程中的安全，提高施工质量，现将隧道二次衬砌施工的安全技术要求及注意事项进行交底。
二、工程概况1. 工程名称：[项目名称]2. 施工地点：[具体施工地点]3. 施工单位：[施工单位名称]4. 施工内容：隧道二次衬砌施工三、施工工艺及流程1. 施工工艺：仰拱超前、拱墙整体衬砌。
2. 施工流程：- 初期支护完成后，紧跟开挖面进行仰拱施工。
- 仰拱填充采用栈桥平台解决洞内运输问题，进行全幅一次性施工。
- 仰拱施工完成后，人工铺设防水板，绑扎钢筋。
- 采用液压整体式衬砌台车进行二次衬砌，拱墙一次性整体灌注施工。
- 混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，泵送混凝土浇筑。
- 插入式捣固棒配合附着式振捣器捣固。
四、安全技术要求1. 施工人员必须经过专业培训，取得上岗证后方可上岗作业。
2. 施工现场必须设置安全警示标志，明确危险区域。
3. 严禁酒后作业、疲劳作业，施工人员必须佩戴安全帽、安全带等个人防护用品。
4. 施工机械必须符合国家安全标准，定期检查、保养，确保运行正常。
5. 施工用电必须符合国家规定，电线、电缆必须绝缘良好，严禁私拉乱接。
6. 施工现场必须设置消防设施，确保消防通道畅通。
7. 隧道内作业必须保持通风良好，空气质量必须符合国家标准。
8. 隧道二次衬砌施工过程中，必须严格控制混凝土质量，确保强度、耐久性。
五、注意事项1. 隧道二次衬砌施工前，必须对隧道初支断面净空进行测量，确保净空符合设计要求。
2. 隧道二次衬砌施工过程中，必须严格按照施工工艺及流程进行，不得擅自改变。
3. 隧道二次衬砌施工过程中，必须加强监控量测，及时发现并处理异常情况。
4. 隧道二次衬砌施工过程中，必须做好防排水工作，确保隧道内无渗漏水现象。
5. 隧道二次衬砌施工完成后，必须进行验收，确保工程质量符合设计要求。
六、应急处理1. 发生安全事故时，施工人员应立即停止作业，迅速撤离危险区域。
隧道防排水施工技术交底1.适用范围适用于XXX隧道、XX隧道二次衬砌防排水作业，包括防水板、纵环向排水盲管及止水带和止水条的安装作业等。
2.作业准备2.1施工机械进场到位、人员配置满足施工需要。
2.2对混凝土原材料进行试验检测，所有材料试验检测均满足设计、规范要求。
2.3组织技术人员认真学习实施性施工组织设计，阅读、审核图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
3.施工工艺及技术要求3.1 隧道防水设计隧道防排水采用“防、截、排、堵相结合，因地制宜，综合治理”的原则，达到防水可靠，经济合理，不留后患的目的。
隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，衬砌结构不允许渗水，表面无湿渍。
隧道结构防水一般由喷射混凝土、全封闭柔性卷材防水层和二次衬砌结构自防水等组成。
隧道二次衬砌混凝土采用防水混凝土，其抗渗等级不低于P8；初期支护和二次衬砌间拱墙背后设防水板加土工布，防水板厚1.5mm的EVA，土工布为350g/㎡，土工布采用射钉固定在初支表面，防水板采用无钉铺设工艺，铺设基层平整度不应大于1/10（凹槽深度与宽度之比）。
拱部、边墙环向施工缝设置中埋橡胶止水带加背贴止水带，仰拱环向施工缝设置橡胶止水带加止水条，边墙纵向施工缝设置设置钢板止水带加止水条。
隧道洞身应尽量少设变形缝，但在地质变化较大或明暗挖分界处应设变形缝，宽度为20mm。
变形缝处设置缓膨型遇水橡胶止水带加背贴式止水带。
拱墙变形缝处衬砌内缘3cm范围内以聚硫密封胶封堵，以外2cm范围内设置U型镀锌钢板接水盒，其余空隙采用填缝料填塞密实。
隧道洞内拱顶背后埋设注浆管，压注水泥砂浆填充空隙，保证初支与二衬密贴，不形成水囊。
3.2隧道排水设计隧道衬砌防水板背后环向设置φ50单壁打孔波纹管排水盲沟，其间距视地下水发育情况而定，一般地段8m设一环；边墙拱脚设φ110的纵向双壁打孔波纹管贯通隧道，并将环向盲管与纵向盲管相连，通过横向排水管排入隧道侧沟内。
