针对LED光学设计的Tracepro软件培训

TracePro教程简介TracePro是一款先进的光学模拟软件，能够帮助工程师和设计师进行光学系统的设计和优化。

本教程将介绍TracePro的基本用法和常用功能，帮助读者快速上手和熟练使用该软件。

安装和配置在开始使用TracePro之前，首先需要安装该软件并进行必要的配置。

安装TracePro软件请按照软件提供商提供的安装指南，下载和安装TracePro软件。

安装完成后，确保软件已经成功运行并可以正常使用。

配置TracePro软件在使用TracePro之前，需要对软件进行一些配置，以确保软件的正常运行和满足用户特定的需求。

具体的配置步骤如下：1.打开TracePro软件，选择“Options”菜单，再选择“Preferences”选项。

2.在弹出的对话框中，可以进行多种配置操作，包括界面语言、文件保存路径、单位设置等。

根据实际需求，进行相应的配置调整。

3.点击“Apply”按钮，保存配置修改后的设置。

4.关闭对话框，已完成TracePro软件的配置。

创建新项目在开始进行光学系统的设计和优化之前，首先需要创建一个新的TracePro项目。

下面是创建新项目的步骤：1.打开TracePro软件，选择“File”菜单，再选择“NewProject”选项。

2.在弹出的对话框中，输入项目的名称和保存路径。

3.点击“OK”按钮，创建新项目。

4.创建完成后，可以在软件界面中看到新项目的文件结构和相关信息。

导入和编辑模型TracePro支持导入和编辑多种模型，包括几何模型、光学材料、光源等。

下面将介绍导入和编辑模型的方法。

导入模型要导入模型到TracePro项目中，需按照以下步骤操作：1.在软件界面的“Model”选项卡下，选择“Import”按钮。

2.在弹出的对话框中，选择要导入的模型文件，并点击“Open”按钮。

目前TracePro支持常见的模型文件格式，如STEP、IGES、STL等。

3.导入完成后，可以在软件界面中看到导入的模型，并对其进行进一步编辑和设置。

TracePro教程-LED1.新建文件.2.创建簿板特征: 菜单/插入/几何物件, 出现‘插入基本几何体’ 对话框, 选‘薄板’选项输入数据完成后点定插入并关闭.窗口中产生一薄板特征(旋转视图可看到), 模型树中也产生相应的名称.3.展开模型树中的薄板零件, 如下图4.点选‘表面0’, 按右键出现菜单, 选‘延伸填充’. 出现‘表面拉伸填料选项’ 对话框, 输入如附图中的数据选‘应用’.再分别更改0.9和4为0.2和0后选应用, 再分别改0.2和0为0.9和-4选应用, 关闭对话框. 在模型树任一空白处点一下, 即取消选取图中所有被选取的特征.5.创建圆锥特征: 菜单/插入/几何物件, 出现‘插入基本几何体’ 对话框, 选‘圆柱和圆锥’选项输入数据完成后点定‘插入’并关闭, 在模型树任一空白处点一下, 即取消选取图中所有被选取的特征.6.进行布尔运算: 在模型树中先选‘薄板 1’, 再按住Ctrl键选‘圆锥 1’. 菜单/编辑/布林运算/差集.7.慢速点选模型树中‘薄板 1’ 两次, 改名为 ‘Package’. 在模型树任一空白处点一下, 即取消选取图中所有被选取的特征.8.创建圆柱特征做散光板: 菜单/插入/几何物件, 出现‘插入基本几何体’ 对话框, 选‘圆柱和圆锥’选项输入数据完成后点‘插入’ 并关闭. 在模型树任一空白处点一下, 即取消选取图中所有被选取的特征.9.创建方块特征做LED: 菜单/插入/几何物件, 出现‘插入基本几何体’ 对话框, 选‘方块’选项输入数据完成后点‘插入’ 并关闭. 在模型树任一空白处点一下, 即取消选取图中所有被选取的特征.10.关键的来了, 设置三部曲:首先, 在模型树选取散光板特征(不是选展开后的某一面), 定义散光板的材质属性, 菜单/定义/编辑材质/表面材质, 出现对话框, 左侧选‘新增特性’ 按钮, 又出现‘输入一个新的表面特性’ 对话框, 如图设置并确定.然后, 将‘吸收率’ 设置为0, 将‘求解’ 设置为 BTDF, 按保存, 如下图:会自出现 ‘BTDF 符合能量守恒’ 的提示, 按确定后关闭, 再关闭‘表面材质编辑器’ 对话框.选择模型树中的 ‘Diffuser’按右边加号展开, 选择‘表面 1’, 也就是散光板的内侧, 然后按右键, 选菜单中的‘属性’,出现‘应用特性’对话框, 按下图设置后按‘应用’ 并关闭.12.第三步设置 ‘Package’ 上的凹槽的面属性.选择模型树中的 ‘Package’按右边加号展开, 选择‘表面0和表面 1’, 也就是凹槽的底面和侧面, 然后按右键, 选菜单中的‘属性’, 出现‘应用特性’对话框, 按下图设置后按‘应用’ 并关闭. 在模型树任一空白处点一下, 即取消选取图中所有被选取的特征.13.菜单/分析/光线追迹选项, 出现‘光线追迹选项’ 对话框, 照下图输入内容后‘应用/关闭’.14.设置LED光源:选择模型树中LED展开, 选择‘表面 0’ 即LED上表面, 右键出‘应用特性’ 对话框, 设置表面光源后按‘应用/关闭’.15.一切模型都设置完必, 就待分析了.16.菜单/开始光线追踪, 出现‘光线追踪’对话框, 选择追迹光线按钮/应用/关闭.17.菜单/分析/Candela Plots选项, 出现 ‘Candela选项’ 对话框, 选‘方位与光线’选项, 输入数据/应用.再选Candela 分布选项, 输入数据/应用/关闭.18.菜单/分析/Candela Plots/Polar Candela Distribution.。

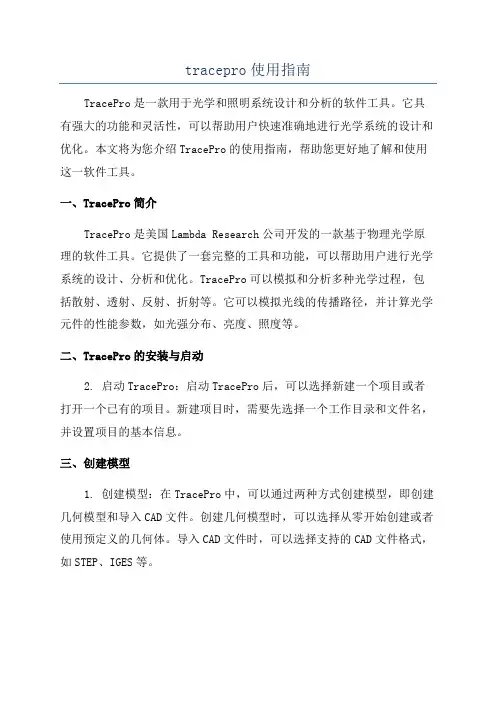

tracepro使用指南TracePro是一款用于光学和照明系统设计和分析的软件工具。

它具有强大的功能和灵活性，可以帮助用户快速准确地进行光学系统的设计和优化。

本文将为您介绍TracePro的使用指南，帮助您更好地了解和使用这一软件工具。

一、TracePro简介TracePro是美国Lambda Research公司开发的一款基于物理光学原理的软件工具。

它提供了一套完整的工具和功能，可以帮助用户进行光学系统的设计、分析和优化。

TracePro可以模拟和分析多种光学过程，包括散射、透射、反射、折射等。

它可以模拟光线的传播路径，并计算光学元件的性能参数，如光强分布、亮度、照度等。

二、TracePro的安装与启动2. 启动TracePro：启动TracePro后，可以选择新建一个项目或者打开一个已有的项目。

新建项目时，需要先选择一个工作目录和文件名，并设置项目的基本信息。

三、创建模型1. 创建模型：在TracePro中，可以通过两种方式创建模型，即创建几何模型和导入CAD文件。

创建几何模型时，可以选择从零开始创建或者使用预定义的几何体。

导入CAD文件时，可以选择支持的CAD文件格式，如STEP、IGES等。

2. 定义材料属性：在创建模型后，需要为模型定义材料属性。

可以从TracePro的数据库中选择预定义的材料属性，也可以手动定义或导入材料属性。

3.修改模型参数：可以对模型的参数进行修改，如几何体的大小、形状等。

也可以对模型的材料属性进行修改，如折射率、吸收率等。

四、设置光源和探测器1. 设置光源：在TracePro中，可以选择不同类型的光源，如点光源、平行光源、球面光源等。

可以设置光源的功率、波长、方向等参数。

2. 设置探测器：在TracePro中，可以选择不同类型的探测器，如粒子探测器、能量探测器、光强度探测器等。

可以设置探测器的位置、形状、大小等参数。

五、设置系统条件1. 设置边界条件：在TracePro中，可以设置系统的边界条件，如外部介质的折射率、吸收率等。

Tracepro学习教程Tracepro是一款强大的光学设计和仿真软件，广泛应用于光学系统设计和光学元件性能评估。

它提供了一套完整的工具和功能，可用于光学元件分析、衍射和散射分析、非球面镜设计、光学系统优化、发光二极管（LED）设计和非线性光学分析等。

1. Tracepro的安装和基本界面2. Tracepro的基本操作和数据输入在学习Tracepro之前，用户需要了解软件的基本操作和数据输入方式。

Tracepro可以通过输入光源、光学元件和材料等数据来进行光学设计和分析。

用户可以使用Tracepro提供的标准光源模型，也可以导入外部光源数据。

通过设置光源的参数和位置，用户可以模拟不同类型的光源，并观察其在光学系统中的传播和衍射情况。

对于光学元件的设计，用户可以选择使用Tracepro提供的标准元件模型，也可以自定义非球面镜、透镜等元件。

用户可以设置元件的参数和材料属性，并观察它们对光学系统的影响。

3.光学系统设计和优化Tracepro提供了丰富的工具和功能，用于光学系统设计和优化。

用户可以通过在光学系统中添加、删除或调整光学元件，来改变光学系统的传输特性。

用户可以观察光束的传播路径、聚焦性能和光线散射情况，以评估光学系统的性能。

在光学系统优化方面，Tracepro提供了多种优化算法和策略，例如遗传算法、步进法和灵敏度分析等。

用户可以根据需要选择合适的优化方法，并设置优化的目标和约束条件，以实现光学系统的最佳设计。

4.光学元件性能评估和分析5.LED设计和非线性光学分析除了常规光学设计和分析，Tracepro还提供了专门的功能和工具，用于发光二极管（LED）设计和非线性光学分析。

在LED设计方面，用户可以模拟LED光源的发射特性、发光度和色温等，并评估其在光学系统中的光衰情况。

在非线性光学分析方面，Tracepro可以模拟非线性光学效应，例如二次谐波生成（SHG）、三次谐波生成（THG）和光学放大等。

Tracepro实例学习教程TracePro是一个强大的光学仿真软件，可以帮助工程师和科学家设计和分析光学系统。

本教程将介绍TracePro的基本操作和主要功能。

通过几个实例案例，你将学会如何使用TracePro进行光线追踪、光线分析和优化等。

实例一：透镜系统设计假设我们要设计一个简单的透镜系统，主要包括一个凸透镜和一个凹透镜。

我们首先打开TracePro，创建一个新的项目，并选择“凸透镜”和“凹透镜”作为初始模型。

然后，我们可以设置透镜的物理属性，如曲率半径、折射率等。

接下来，我们需要定义光源。

在TracePro中，我们可以选择不同类型的光源，如点光源、方向光源等。

我们可以通过拖动光源调整其位置和方向，以模拟实际情况。

在设置完透镜和光源后，我们需要设置接收器，即检测光线的位置。

可以选择光强、光通量、光能量等作为接收器参数。

通过选择不同的接收器参数，可以得到不同的光学性能结果。

最后，我们可以通过点击“分析”按钮开始光线追踪。

TracePro会模拟光线在透镜系统中的传播和折射，然后显示光强分布、光通量等结果。

我们可以通过对比不同参数设置下的结果，来优化透镜系统的设计。

实例二：光学元件分析在这个实例中，我们将学习如何使用TracePro对光学元件进行性能分析。

假设我们使用一个平面反射镜作为光路中的一个元件。

我们打开TracePro，创建一个新的项目，并选择“平面反射镜”作为初始模型。

首先，我们需要设置反射镜的物理属性，如尺寸、反射率等。

然后，我们选择一个合适的光源，并设置接收器。

在设置完光源和接收器后，我们可以通过点击“分析”按钮开始光线追踪。

TracePro会模拟光线在反射镜上的反射，然后显示反射效果、光强分布等结果。

我们可以通过对比不同参数设置下的结果，来优化反射镜的设计。

实例三：光学系统优化在这个实例中，我们将学习如何使用TracePro对光学系统进行优化。

假设我们有一个复杂的光学系统，包括多个透镜、反射镜、棱镜等。

台灯tracepro课程设计一、教学目标本课程旨在通过台灯tracepro软件的学习，让学生掌握光学模拟的基本原理和操作技巧，培养学生的创新意识和实践能力。

具体目标如下：1.知识目标：使学生了解光学基础知识，理解台灯tracepro软件的工作原理，掌握基本的光源、材质和渲染设置。

2.技能目标：培养学生能够独立操作台灯tracepro软件，进行简单的光学设计和模拟，提高学生的实际操作能力。

3.情感态度价值观目标：激发学生对光学设计和创新的兴趣，培养学生的团队合作意识和解决问题的能力。

二、教学内容本课程的教学内容主要包括台灯tracepro软件的基本操作、光学原理和实际案例分析。

具体安排如下：1.第一部分：台灯tracepro软件的基本操作，包括软件的界面介绍、光源的添加和调整、材质的创建和应用、渲染设置等。

2.第二部分：光学原理，包括光的传播、反射、折射和散射等基本概念，以及这些原理在实际设计中的应用。

3.第三部分：实际案例分析，通过分析具体案例，使学生了解光学设计和模拟的实际应用，提高学生的实践能力。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

1.讲授法：通过讲解台灯tracepro软件的基本操作和光学原理，使学生掌握相关知识。

2.讨论法：通过分组讨论和分享，培养学生团队合作意识和解决问题的能力。

3.案例分析法：通过分析实际案例，使学生了解光学设计和模拟的实际应用。

4.实验法：通过实际操作台灯tracepro软件，提高学生的实践能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：台灯tracepro软件的操作手册和光学原理的相关书籍。

2.参考书：提供一些光学设计和模拟的案例分析，供学生参考。

3.多媒体资料：通过视频和图片等多媒体资料，帮助学生更好地理解光学原理和实际应用。

TracePro教程简介TracePro是一款广泛应用于光学系统设计和分析领域的光学仿真软件。

它提供了光线追踪和非准直光线追踪两种模式，可以用于设计和优化光学元件、光学系统，以及进行光学性能分析。

本教程将介绍TracePro的基本使用方法和一些常用功能，旨在帮助用户快速上手并利用TracePro进行光学系统设计和分析。

安装和配置在开始使用TracePro之前，首先需要进行软件的安装和配置。

1.下载TracePro的安装包，并根据安装向导进行安装，确保安装过程中选择了合适的安装路径。

2.安装完成后，可以启动TracePro软件，并进行必要的配置。

例如，可以设置默认的工作目录，修改界面语言等。

TracePro界面TracePro的界面简洁直观，提供了丰富的工具和功能来进行光学系统的设计和分析。

以下是TracePro的界面主要组成部分:1.菜单栏：包含各种菜单和下拉列表，用于进行设置、导入导出文件、运行仿真等操作。

2.工具栏：提供了常用的工具按钮，如新建文件、保存文件、运行仿真等。

可以通过自定义工具栏按钮来增加或移除对应的功能按钮。

3.视图栏：显示当前文件的视图类型，可以通过点击视图栏的不同选项来切换视图。

4.图纸窗口：用于绘制光学元件和系统的图纸，可以通过拖拽和绘制的方式添加和调整光学元件的位置和属性。

5.结果窗口：显示仿真结果和分析数据，例如光强分布、传输率、反射率等。

可以通过结果窗口对仿真结果进行分析和调整。

TracePro基本操作1. 创建新项目在菜单栏选择。
