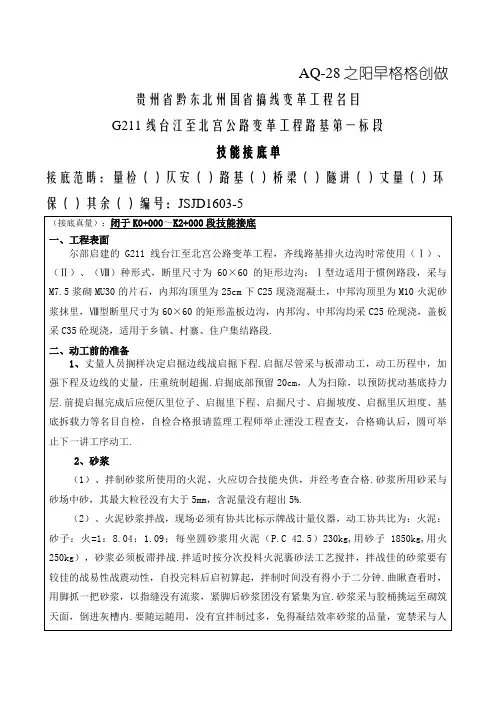

一、工程概况
我部承建的G211线台江至南宫公路改造工程，全线路基排水边沟常用（Ⅰ）、（Ⅱ）、（Ⅷ）种形式，断面尺寸为60×60的矩形边沟；Ⅰ型边适用于常规路段，采用M7.5浆砌MU30的片石，内邦沟顶面为25cm高C25现浇混凝土，外邦沟顶面为M10水泥砂浆抹面，Ⅷ型断面尺寸为60×60的矩形盖板边沟，内邦沟、外邦沟均采C25砼现浇，盖板采C35砼现浇，适用于城镇、村寨、居民集中路段。
砌体表面的勾缝符合设计要求，并在砌体砌筑时，缝宽取15～20mm，缝深取20～25mm，平缝压槽宽与砌缝一致，深度8～10mm。勾缝采用平缝，勾缝所用M10水泥砂浆抹缝。当设计不要求勾缝时，随砌随用灰刀刮平砌缝。勾缝工具可用Ф10～12mm的圆钢加工制成。
砌体砌筑完毕及时覆盖，并经常洒水保持湿润，常温下养护期不得少于7天。砌体在砂浆未达100％设计强度以前，不得承受全部设计荷载。
时间：2021.03.11
创作：欧阳音
（3）砌体位置、尺寸在允许偏差范围内。
6.4砌筑腹石应符合下列规定：
（1）石块间砌缝应互相交错，咬搭密实，不得使石块无砂浆直接接触。严禁先干填石料而后铺砂浆的作法。
（2）石块应大小搭配，石块较大者以大面为底，较宽的灰缝应用小石块挤塞，挤浆时可用小锤稍稍敲打石块，将灰缝挤紧。
（3）砌石中不得有任何孔隙。
AQ-28
时间：2021.03.11

M7.5浆砌片石施工工艺标准技术交底一、编制依据1、《建筑结构荷载规范》（GB50009-2001）2、《建筑地基基础设计规范》（GB50007-2002）3、《砌体结构设计规范》（GB50003-2001）4、《建筑边坡工程技术规范》（GB50330-2002）5、《公路工程技术标准》（JTG1301-2003）6、《建筑抗震设计规范》（GB50011-2001）7、《砌体工程施工质量验收规范》（GB50203_2002）二、设计说明挡墙形式根据设计图纸结合现场地形及土质情况确定断面尺寸形式。

=10kpa考虑，因此地面挡墙4米范围内严禁通行重型车地面附加荷载以qk辆，砌筑大型构造物。

保证地面4米范围内荷载控制在10kpa以内。

根据国标《中国地震参数区划图》（GB18306-2001）福建省区域划一览表，本挡墙位置基本烈度为6度，地震动峰值加速度为0.05，基本地震动反应谱特征周期为0.45s。

1、根据现场建筑荷载情况，挡土墙采用重力式挡土墙（直立式）。

如图所示：主要尺寸可分为两种类型（详见施工图纸）。

2、挡土墙基础的埋置深度应符合以下要求：○1、一般土质地基。

在保证开挖的基底面土质密实，且稳定性和承载力均满足后，其埋置深度不宜小于800mm，墙趾顶部的土层厚度不小于200mm。

○2、在遇到岩石时，基底要求嵌岩，岩石顶面要求平整。

○3、挡土墙基底纵坡i不宜大于5%.当大于5%时，应在纵向将基础做成台阶式。

台阶高度不宜大于0.5m。

如图所示：3、挡墙构造和防、排水设施。

○1、挡土墙每间隔10～20m应设置一道变形缝（或伸缩缝）。

当墙身高度不一，墙后荷载变化较大或地基条件较差时，应采用较小的变形缝间隔。

另在地基岩性变化处，墙高突变处和与其他建（构）筑物连接处应设沉降缝。

○2、根据现场实际情况，本挡墙设置如图所示排水系统。

泄水孔孔径100mm 左右，间距2～3m，按梅花形布置。

泄水孔向外坡度为5%，最后一排泄水孔应高出地面不小于200mm，泄水孔应保持直通无阻。

2、片石砌筑
1）、基础砌筑
基底为石质时，应先将基底表面清洗、湿润再坐浆砌筑基础；当基底为土质时，可直接坐
浆砌筑。砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。
编制者
复核者
接收单位
接收负责人
工程技术交底书
项目名称
日期
年月日
分部工程
进库公路
交底内容
M5浆砌片石排水沟
2）、墙身砌筑
砌筑时应先将基础表面清洗、湿润，再坐浆砌筑。各砌层应先砌外圈定位行列，然后砌筑里层。外圈定位行列和转角石，应选择形状较为方正及尺寸较大的片石，并长短相间地与里层砌块咬接。砌体里层应砌筑整齐，分层应与外圈一致，应先铺一层适当厚度的砂浆再安放砌块和填塞砌缝。外砌缝宽度一般不应大于40㎜。砌体外露面应采用M10水泥砂浆进行抹面。
三、材料要求：
1、石料
1）、砌体工程的石料应质地坚硬，不易风化，无裂纹。石料表面的污渍应予清除。
2）、普通片石的形状不受限制，但其中部厚度不应小于15cm。
3）、用于镶面的片石宜选用表面较平整，尺寸较大者，且边缘的厚度不得小于15cm；外露面应稍加修凿，凹入深度不应大于2cm。拌合比例要符合交底要求。
2）、砂浆中所用水泥、细骨料、水等原材料的质量要求，要经实验室检测合格后方可使用。
3）、砂浆应具有良好的和易性。简易判定方法：用手捏成小团，以指缝不出浆，松手后不松散为度。
4）、砂浆应随拌随用，已凝结的砂浆，不得使用。
四、施工工艺
1、沟槽开挖
挖掘机开挖，自卸汽车运土，开挖至距设计尺寸10~15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。清理完毕后，请监理检验，检验合格后方可进入下道工序。
加水量根据现场砂含水率变化，以现场施工和易性确定加水量。

M7.5浆砌片石技术交底编号：001M7.5浆砌片石施工工艺一、编制依据1、《建筑结构荷载规X》〔GB50009-2001〕2、《建筑地基根底设计规X》〔GB50007-2002〕3、《砌体结构设计规X》〔GB50003-2001〕4、《建筑边坡工程技术规X》〔GB50330-2002〕5、《公路工程技术标准》〔JTG1301-2003〕6、《建筑抗震设计规X》〔GB50011-2001〕7、《砌体工程施工质量验收规X》〔GB50203_2002〕8、《沈海复线仙游〔某某界〕至南安金淘高速公路某某段A2合同段》施工图集二、设计说明挡墙形式根据设计图纸结合现场地形与土质情况确定断面尺寸形式。

地面附加荷载以q=10kpa考虑，因此地面挡墙4米X围内严禁通行重型车k辆，砌筑大型构造物。

保证地面4米X围内荷载控制在10kpa以内。

根据国标《中国地震参数区划图》〔GB18306-2001〕某某省区域划一览表，本挡墙位置根本烈度为6度，地震动峰值加速度为0.05，根本地震动反响谱特征周期为0.45s。

1、根据现场建筑荷载情况，挡土墙采用重力式挡土墙〔直立式〕。

如下列图：主要尺寸可分为两种类型〔详见施工图纸〕。

2、挡土墙根底的埋置深度应符合以下要求：○1、一般土质地基。

在保证开挖的基底面土质密实，且稳定性和承载力均满足后，其埋置深度不宜小于800mm，墙趾顶部的土层厚度不小于200mm。

○2、在遇到岩石时，基底要求嵌岩，岩石顶面要求平整。

○3、挡土墙基底纵坡i不宜大于5%.当大于5%时，应在纵向将根底做成台阶式。

台阶高度不宜大于0.5m。

如下列图：3、挡墙构造和防、排水设施。

○1、挡土墙每间隔10～20m应设置一道变形缝〔或伸缩缝〕。

当墙身高度不一，墙后荷载变化较大或地基条件较差时，应采用较小的变形缝间隔。

另在地基岩性变化处，墙高突变处和与其他建〔构〕筑物连接处应设沉降缝。

○2、根据现场实际情况，本挡墙设置如下列图排水系统。

±20
5△
平整度（mm）
≤30
6
坡度
不陡于设计
三、质量控制 1、质量保证体系 （1）总体质量目标：创精品工程。
检查方法 见注 用尺量 用水准仪测量 用水准仪测量 用 2 米直尺和塞尺检验 用坡度板检验
3
（2）项目部成立工程质量领导小组，由项目经理任组长，总工程师任副组长，全面负责工程质量的领导工作，由质 检部长、试验室主任、施工队长任成员，进行定期或不不期的现场质量抽检。各工区（施工队）分别设置质量管理现场领 导小组，在项目部质量领导小组的领导下，对本施工区段的质量负责。
每一工序（阶段）质量控制措施和方法 （1）项目部组织全体人员认真学习技术规范和审查施工图纸，并进行技术、质量书面交底，列出关键工序和施工要 点。本着谁负责施工谁负责质量工作的原则，各分管项工程负责人必须对施工班组进行书面或口头技术交底。 （2）每一工序（阶段）施工过程中，各分管负责人必须督促班组做好自检工作。项目部每月组织一次施工队之间的 质量互检，质检部不定期抽检，发现问题限期整改。 （3）严格控制进场材料的质量，每一批次材料进场前，必须经过工地试验室的自检，做到不合格材料不准进入施工 现场。
五、环保措施 1、防止大气污染的措施 （1）弃土必须运至弃土场，严禁随意抛弃，施工垃圾及时清运，适量洒水，减少扬尘，弃土场与取土场可综合利 用。 （2）水泥等散装材料，采取室内存放，运至工地后用棚布覆盖，卸运时采取必要措施。 （3）施工现场架设搅拌设备时，安设除尘装置。 2、防止水污染的措施 （1）凡需进行砼、砂浆等搅拌作业的现场，必须设置沉淀池，使清洗机械和砼输送泵管的废水经过沉淀后，方可排 入污水管道，亦可回收用于洒水降尘。 （2）凡进行施工作业产生的污水，必须控制污水流向，防止蔓延，并在合理的位置设置沉淀池，切勿直接排入当地 农田或河流。 （3）施工过程中严禁将含有污染的物质或可见悬浮物的水排入河渠、水道。所有机械废油回收利用或妥善处理，严 禁随意泼倒。 （4）有害的化学药品用专门的容器单独存放、专人保管。

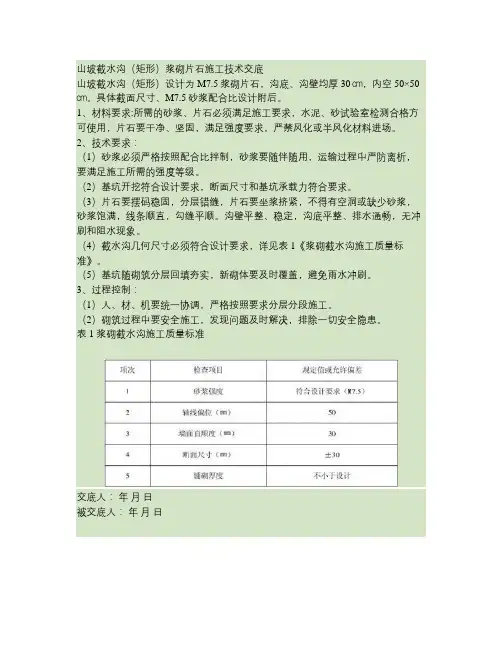

山坡截水沟（矩形）浆砌片石施工技术交底
山坡截水沟（矩形）设计为M7.5浆砌片石，沟底、沟壁均厚30㎝，内空50×50㎝。

具体截面尺寸、M7.5砂浆配合比设计附后。

1、材料要求:所需的砂浆、片石必须满足施工要求，水泥、砂试验室检测合格方可使用，片石要干净、坚固，满足强度要求，严禁风化或半风化材料进场。

2、技术要求：
（1）砂浆必须严格按照配合比拌制，砂浆要随伴随用，运输过程中严防离析，要满足施工所需的强度等级。

（2）基坑开挖符合设计要求，断面尺寸和基坑承载力符合要求。

（3）片石要摆码稳固，分层错缝，片石要坐浆挤紧，不得有空洞或缺少砂浆，砂浆饱满，线条顺直，勾缝平顺。

沟壁平整、稳定，沟底平整、排水通畅，无冲刷和阻水现象。

（4）截水沟几何尺寸必须符合设计要求，详见表1《浆砌截水沟施工质量标准》。

（5）基坑随砌筑分层回填夯实，新砌体要及时覆盖，避免雨水冲刷。

3、过程控制：
（1）人、材、机要统一协调，严格按照要求分层分段施工。

（2）砌筑过程中要安全施工，发现问题及时解决，排除一切安全隐患。

表1 浆砌截水沟施工质量标准
交底人：年月日
被交底人：年月日
山坡截水沟（矩形）横断面图1：60。

±20
9
泄水孔间距
±20
10
起讫里程
±100
11
沉降缝位置
±50
12
沉降缝宽度
±4
13
墙面垂直度
20
14
斜度
±5%设计斜度
15
平整度
50
编制者
复核者
接收单位
接收负责人
1
表面砌缝宽度
≤40
编制者
复核者
接收单位
接收负责人
工程技术交底书
主送单位
技术科
日期
2013年9月24日
工程名称
改移道路
交底内容
浆砌片石挡土墙
2
每找平一次的砌筑高度
≤1200
3
两层间竖向错缝
≥80
4
三块石料间的内切圆直径
≤70
5
砌筑方式
/
6
距线路距离
0～＋50
7
墙身厚度（前缘至后缘）
0～＋20
8顶面高程工程技术底书主送单位技术科
日期
2013年9月24日
工程名称
改移道路
交底内容
浆砌片石挡土墙
一、工程概况
本工程排水沟结构型式采用仰斜式M7.5浆砌片石挡土墙，里程范围K147+060～K147+200，尺寸见详图。
二、技术参数
1、砌筑砂浆
M7.5砂浆配合比为：水泥：砂子：水=1：4.83：0.78一袋水泥为50kg，配砂子241.5kg，配水39kg。
编制者
复核者
接收单位
接收负责人
工程技术交底书
主送单位
技术科
日期
2013年9月24日
工程名称

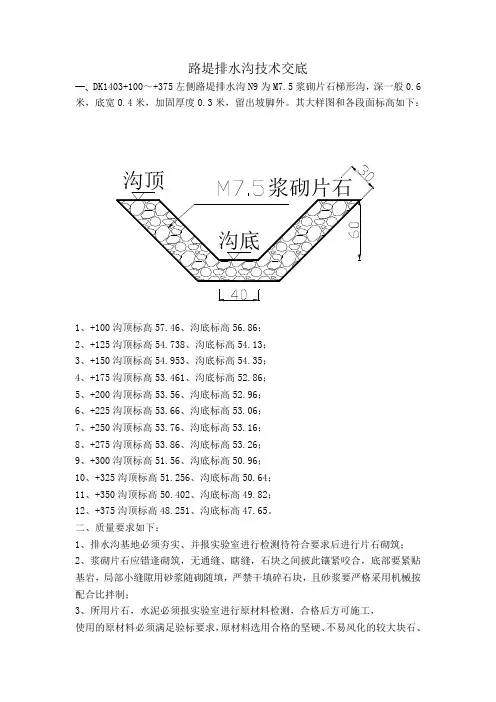

路堤排水沟技术交底一、DK1403+100～+375左侧路堤排水沟N9为M7.5浆砌片石梯形沟，深一般0.6米，底宽0.4米，加固厚度0.3米，留出坡脚外。
