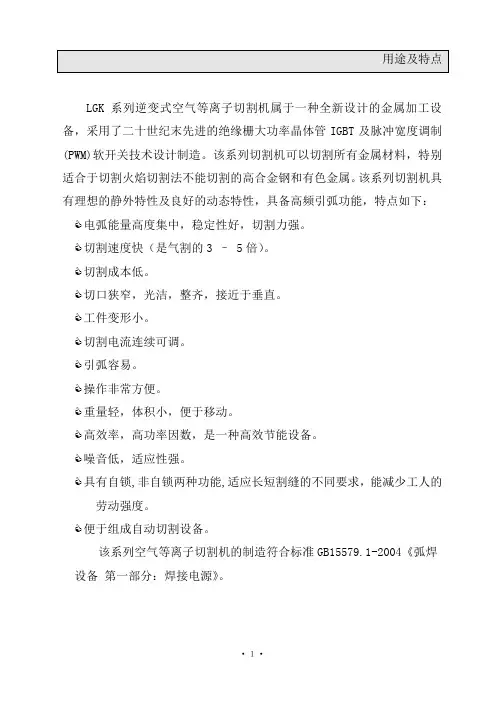

LGK系列逆变式空气等离子切割机属于一种全新设计的金属加工设备，采用了二十世纪末先进的绝缘栅大功率晶体管IGBT及脉冲宽度调制(PWM)软开关技术设计制造。
该系列切割机可以切割所有金属材料，特别适合于切割火焰切割法不能切割的高合金钢和有色金属。
该系列切割机具有理想的静外特性及良好的动态特性，具备高频引弧功能，特点如下： 电弧能量高度集中，稳定性好，切割力强。
切割速度快（是气割的3 – 5倍）。
切割成本低。
切口狭窄，光洁，整齐，接近于垂直。
工件变形小。
切割电流连续可调。
引弧容易。
操作非常方便。
重量轻，体积小，便于移动。
高效率，高功率因数，是一种高效节能设备。
噪音低，适应性强。
具有自锁,非自锁两种功能,适应长短割缝的不同要求，能减少工人的劳动强度。
便于组成自动切割设备。
该系列空气等离子切割机的制造符合标准GB15579.1-2004《弧焊设备第一部分：焊接电源》。

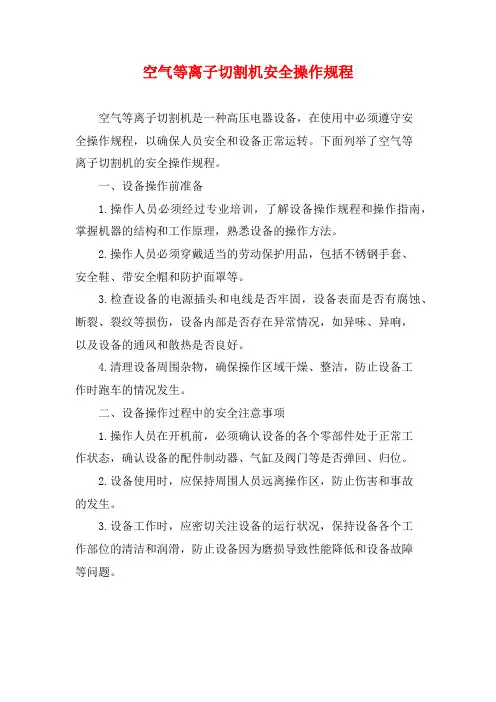

●请务必遵守本说明书规定的注意事项，否则可能发生事故。
●输入电源的设计施工、安装场地的选择、高压气体的使用等，请按照相关标准和规定进行。
●无关人员请勿进入切割作业场所内。
●请有专业资格的人员对切割机进行安装、检修、保养及使用。
●不得将本切割机用于切割以外的用途（如充电、加热、管道解冻等等）。
●如果地面不平，要注意防止切割机倾倒。
●切割机通电时，严禁接触气电接头及切割枪裸露的金属部分。
●请专业电气人员用规定截面的铜导线将焊机接地。
●请专业电气人员用规定截面的铜导线将切割机接入电源，绝缘护套不得破损。
●在潮湿、活动受限处作业时，要确保身体与母材之间的绝缘。
●高空作业时，请使用安全网。
●不用时，请关闭输入电源。
●请使用规定的排风设备，避免发生气体中毒和窒息等事故。
●在容器底部作业时，有害气体会沉积在周围，造成窒息。
应特别注意通风。
●请佩戴足够遮光度的保护眼镜。
弧光会引起眼部发炎。
●请使用切割用皮质保护手套、长袖衣服、帽子、护脚、围裙等保护用品，以免弧光、飞溅及铁渣灼伤、烫伤皮肤。
数控等离子切割机操作维护规程一.使用前本机器主要由数控系统、等离子电源、气路系统三个部分组成。
日常要保持各系统表面的清洁，机械传动部位及导轨经常加适当的润滑油。
使用前必须检查各系统外观不能有异常现象，所有控制箱柜的门要关好，电缆、软管放线架必须滑动良好，不能有机械阻滞现象，各部分检查完好后，方能上电供气。
二.使用与操作1.空气压缩机的使用维护参照有关规程，经常清洗油水分离器和过滤器，确保压缩空气的清洁度，满足等离子切割时对气体清洁的要求，尽可能的做到无水、无油、无灰尘。
2.等离子切割需要两种压缩气体：切割气体为氧气，保护、溢流气体为空气。
为了保证使用中各种气体的工作压力，切割前应根据技术要求，调整好气体控制器上各种气体压力表的续数，氧气压力为8.3巴，保护气压力为6.2巴[注]，调高探头的工作压力为2.5巴。
当保护气体压力低于4.1巴，等离子气体压力低于4.8巴时。
主机电源自动保护，停止工作。
3.调整好等离子枪与被切割钢板的垂直度，根据钢板的厚度设定相应的切割速度，由预先要设定的速度值，在自动调高控制器上调整设定好相应的切割电流值。
4.等离子切割分为水上和水下两种方式，根据实际需要进行选择。
下面列出切割电流为200A时，钢板厚度和所需速度值的技术参数。
水上切割钢板厚度与速度值列表钢板厚枪到工作面初始割枪穿孔电压设定运行速度运行延时(mm) 的距离(mm) 高度(mm) (V) mn／分时间(s)6 3 6 120 4060 0.58 3 6 125 3000 0.510 3 6 125 2540 1.012 4 6 125 2030 2.015 4 8 130 1780 2.520 5 10 135 1400 2.522 6 12 138 1140 2.525 6 12 140 890 3.032 6 12 150 560 3.038 6 12 155 380 3.044 8 15 165 250 3.055 8 15 170 180 3.0水下切割钢板厚度与速度值列表钢板厚枪到工作面初始割枪穿孔电压设定运行速度运行延时(mm) 的距离(mm) 高度(mm) (V) mm／分时间(s)6 3 6 125 3700 0.58 3 6 125 2800 0.510 3 6 130 2000 1.012 3 6 130 1800 2.015 4 8 135 1500 2.020 5 10 140 1200 2.522 6 12 140 980 3.025 6 12 145 680 3.05.必须细心观察检查割具枪，特别是电极、保护罩、涡流环的状况，有异常现象和缺损必须及时更换，从理论上讲，海宝HT2000电源所配原装电极、喷嘴、保护罩连续使用寿命为8—12小时，必须视切割效果及时更换电极和喷嘴。
LGK 系列空气等离子切割机使用说明书作前请认真阅读本说明书，并妥善保管，以便今后查阅成都易镕宜锢科技有限公司严禁复制目录一、用户安全提示-----------------------------------------第1页二、概述------------------------------------------------第3页三、安全及注意事项----------------------------------------第3页四、使用环境要求-----------------------------------------第4页五、技术参数---------------------------------------------第4页六、产品系统说明-----------------------------------------第5页七、面板功能及说明-----------------------------------------第5页八、安装及使用--------------------------------------------第6页九、保养及维护--------------------------------------------第7页十、切割工艺简介-----------------------------------------第7页十一、故障及排除-----------------------------------------第8页严禁复制一：用户安全提示：本公司的所有焊接和切割设备在设计上已充分顾及用户的安全，尽管如此，如果您能正确地安装和使用该设备对您的安全仍将大有助益，在没有认真阅读说明书之前，请不要随意安装、使用或对设备进行维修。
警告！使用本设备需加装漏电保护开关！！！禁止将焊接电源作管道解冻之用！！！本焊机电源防护等级为IP21S 不适于在雨中使用。
警告！电弧及弧光可能损害健康保护自己和他人免受辐射和灼伤，避免他人进入焊接区域，施焊人员应有权威机构出具的健康证明：仔细阅读下列重要提示，仔细阅读由权威机构发行的焊工安全条例，确保焊机和切割机的安装、使用、维护和维修均由专业人士进行。
LGK系列空气等离子切割机使用说明书LGK系列空气等离子切割机使用说明书一、安全考前须知：LGK型空气等离子切割机在使用（包括压缩空气在内）之前，操作，维护或监督该设备的每一个人一定要仔细阅读下面的安全细那么。
1、防止烧伤等离子弧切割机系热切割设备，在工作时，会发生很强的光和热以及飞溅出火花，为了保证安全生产，必须注意劳动防护。
1) 眼睛的防护：必须戴好防护眼镜，以防止紫外线或火花一起的灼伤。
2) 身体的防护：为了防止皮肤及身体裸露部位被紫外光、火花和高温金属引起的伤害，必须做好以下劳动防护工作：●穿好防护服装：——穿戴好长统手套；——穿上能遮蔽所有裸露部位的阻燃服装；——穿上裤角无翻边的裤子，以防火花和熔渣的进入。
●割炬引弧时，不要触及割炬的前部，切割后，让割炬前部能充分冷却。
2、有害烟雾的预防为了防止在切割过程中产生的有害烟雾对身体的影响，必须注意如下事项：LGK系列空气等离子切割机使用说明书●保持切割场地的良好通风；●假如是切割旧的容器或板材，要去除残留的氯化物和其它化学残留物，以防在切割时产生有害气体；●当切割镀锌金属时，要特别注意通风，有条件要使用呼吸面罩；●警告！假如切割含有锌、铅、镉或铍的金属或涂漆金属，一定要戴好呼吸设备，并保证良好的通风。
3、防火空气等离子弧切割机切割时能产生火花和熔渣，必须采取下面预防火灾的措施：●切割现场应备有灭火装置；●切割部位10米距离之内不得存在可燃性材料；●刚切割下来的热金属材料，未曾冷却，不得搬运；●不得切割有可能引起爆炸或燃烧物质的金属材料或容器。
4、防止触电空气等离子弧切割机空载输出的是高压电压（直流240V以上），当操作本设备时，必须采取以下措施：●保持身体和服装干燥；●避免直接接触工件任何潮湿表面，戴上绝缘手套和穿上胶底绝缘鞋；●遵守用电法规，选择足够大的电力线直径和合适的型号，正确连接好供电线路，特别应注意可靠的接通安全接地线；●经常检查电力线和割炬引线是否绝损坏缘老化，如有异常，应LGK系列空气等离子切割机使用说明书及时更换；●严禁带电维修设备或更换易耗零件。
LGK空气等离子切割机原理及操作说明LGK空气等离子切割机原理及操作说明奥菲达等离子切割机原理及操作说明等离子弧切割是一种新型的材料切割方法，它是以高温高速的等离子弧为热源来加热和熔化被切割材料，当电弧的弧柱和高速气流通过割炬喷嘴小孔时，使电弧受到压缩，热能集中程度提高，将被切割材料局部熔化，并同时用高速气流将熔化的材料吹走，而形成狭窄切口。
我公司生产的LGK系列空气等离子切割机（以下简称切割机）是严格按照国家标准JB/T7438-94《空气等离子弧切割机》的要求设计生产的。
仅用压缩空气和三相电源，无需昂贵的气体，就能对不锈钢、碳钢、合金钢、铝、铜、银、钛等各种金属材料进行切割作业，具有切割速度快、切口窄、变形小、节省材料、生产成本低廉等特点，所涉及的领域比氧乙烘更广泛。
可广泛用于造船、机动车辆、汽车制造、锅炉、化工机械、压力容器、环保、净化、厨具等设备生产的板材下料和装配加工。
？切割机主要山三相变压器、控制变压器、电源开关、交流接触器、三相整流器、程序控制电路、高频引弧器、气路系统等组成，LGK-100型还有非转移弧发生器。
切割机的输出外特性为下降特性，能够保证输出电流的稳定性，提高切口质量和割炬的使用寿命。
切割机配以相应的割炬和空气压缩机（用户自备），就组成一个完整的切割系统。
接通电源，调整好气体压力，即可开始切割作业。
？主机采用电子无触点开关程控电路、主要集成电路和元器件采用国际名牌产品。
？切割机内装有温度继电器，当用户超出本机的额定负载持续率过载工作，机内温度太高时，温度保护器会自动切断切割电源，保证切割机不至因温度过高而烧坏。
？切割机底盘装有四只滚轮，可以很方便地移动，上面装有两只吊环，便于起吊和装运。
操作步骤:？启动空气压缩机，待压力足够后，调节切割机后面的空气过滤减压阀手柄至所需气压。
？打开切割机电源开关，把检气开关扳至〃检气〃位置，这时有气流从割炬喷出，再次调准减压阀的气压，一般LGK-40型气压为0. 35MPa, LGK-63型气压为0. 4MP&, LGK-100型气压为0.5MP&,最后把检气开关扳至〃切割〃位置。
青岛艾特尔LGK-60YM等离子弧切割机使用说明书等离子切割机电源使用方法和操作说明，以青岛艾特尔LGK-60YM等离子电源，做一个详细的说明。
电压：三相380V。
功率：46.7KVA。
负载率：100%。
电流调节范围：40-200A。
质量切割厚度：1-30mm。
穿孔厚度：1-25mm。
使用气体：压缩空气。
工作气压：0.45-0.6MPa。
割炬冷却方式：水冷。
外形尺寸：800*380*810。
重量：82KG。
包装：木箱。
对气体的具体要求：
1、供气的压力范围：0.5MPa-0.7MPa。
2、供气管耐压：大于1MPa。
3、供气管内径：大于直径8mm。
4、供气流量：大于180L/min。
5、须先将气体的水份过滤后，再送入切割机。
等离子电源的电源线的线径说明，等离子电源本身带一米多长的电源线缆，直径不小于国标16平方毫米，接地线截面积不小于16平方毫米，熔断器A，不小于125A。
开关容量，不小于125A。

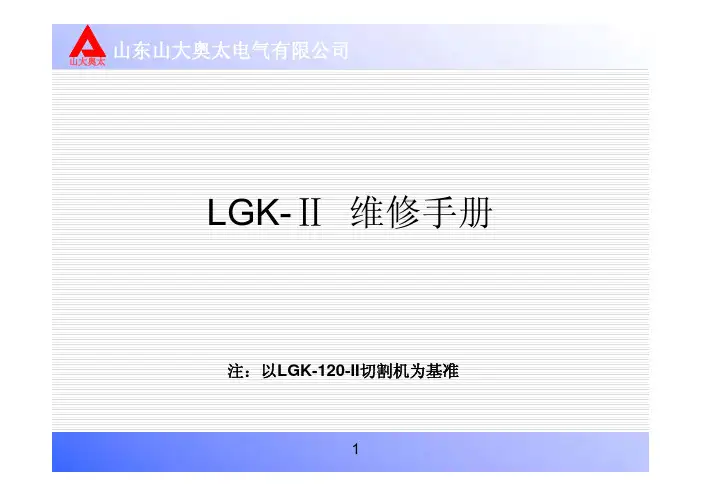

LGK-Ⅱ维修手册注：以LGK-120-II切割机为基准1目录1切割机结构2主回路原理及器件3故障维修4断电检测5通电检测6维护和保养21 切割机结构3内容提示：1.1 前面板：1.2 后面板：1.3 俯视图：1.4 右侧视图：1.5 左侧视图：1.6 底版：1.7 维修工具：45678910万用表Fluke-17B导热硅脂万用表MF-47扭力扳手4.5nm示波器TDS1002B112 主回路原理及器件12151617181920焊机需由专业人员维修，任何错误的连接和安装都会损坏PCB或元器件。
切断电源后，需等待几分钟，输入电容充分放电经测量确认后再开始维修，防止电击。
警告：注意事项：1、请务必遵守本手册规定的注意事项，否则可能发生事故。
2、请有专业资格的人员对切割机进行检修。
3、本手册未涉及的器件参照《通用维修手册》。
6、避免切割电缆和控制电缆破损、断线;防止焊机输出短路。
7、维修前，请先确认焊机外部的供电电源是否正常，供电电压、供电频率是否与焊机铭牌所标识一致，供电电源容量是否满足焊机的工作需求。
8、切割过程中发现割缝异常、断弧、引弧困难等问题，应检查喷嘴、电极等易损件。
损耗过大应及时更换。
9、装配电极、气筛、喷嘴及喷嘴罩时，应注意同轴装配，喷嘴罩必须压紧喷嘴。
10、切割时不能过快移动割枪，以免割不透工件引起弧焰回流烧毁喷嘴。
也应避免割速过慢影响切口质量。
11、切割过程中，空气压缩机压力应保持0.6-0.8Mpa范围内。
空气过滤器的积水应及时放掉。
12、本机设有过热保护。
当机内温度过高时，切割机不工作。
前面板上保护指示灯亮。
21内容提示：3.1 按切割枪开关，无任何反应3.2 按切割枪开关，无高频有气3.3 按切割枪开关，有高频，无气体流出3.4 按切割枪开关，有高频，气体正常，不起弧3.5 按切割枪开关后，其他正常，风机不转3.6 开机有高频3.7 非自锁正常，不能自锁3.8 气检时，无气体流出，切割时正常3.9 气体异常，气压太低或不通气3.10 喷嘴烧损较快3.11 切口过宽3.12 切口偏3.13 起弧困难3.14 断弧3.15 切割电流不可调222324252627282930313233343536374 断电检测3839警告：1、三相电源电缆完全脱离电源后，才能开始检测元器件。

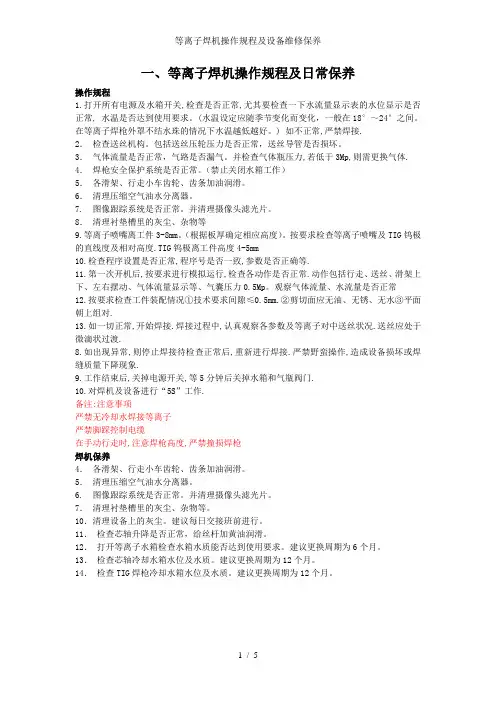

一、等离子焊机操作规程及日常保养操作规程1.打开所有电源及水箱开关,检查是否正常,尤其要检查一下水流量显示表的水位显示是否正常, 水温是否达到使用要求。
(水温设定应随季节变化而变化，一般在18°～24°之间。
在等离子焊枪外罩不结水珠的情况下水温越低越好。
) 如不正常,严禁焊接.2．检查送丝机构。
包括送丝压轮压力是否正常，送丝导管是否损坏。
3．气体流量是否正常，气路是否漏气。
并检查气体瓶压力,若低于3Mp,则需更换气体. 4．焊枪安全保护系统是否正常。
（禁止关闭水箱工作）5．各滑架、行走小车齿轮、齿条加油润滑。
6．清理压缩空气油水分离器。
7. 图像跟踪系统是否正常。
并清理摄像头滤光片。
8．清理衬垫槽里的灰尘、杂物等9.等离子喷嘴离工件3-8mm。
（根据板厚确定相应高度）。
按要求检查等离子喷嘴及TIG钨极的直线度及相对高度.TIG钨极离工件高度4-5mm10.检查程序设置是否正常,程序号是否一致,参数是否正确等.11.第一次开机后,按要求进行模拟运行,检查各动作是否正常.动作包括行走、送丝、滑架上下、左右摆动、气体流量显示等、气囊压力0.5Mp。
观察气体流量、水流量是否正常12.按要求检查工件装配情况①技术要求间隙≤0.5mm.②剪切面应无油、无锈、无水③平面朝上组对.13.如一切正常,开始焊接.焊接过程中,认真观察各参数及等离子对中送丝状况.送丝应处于微滴状过渡.8.如出现异常,则停止焊接待检查正常后,重新进行焊接.严禁野蛮操作,造成设备损坏或焊缝质量下降现象.9.工作结束后,关掉电源开关,等5分钟后关掉水箱和气瓶阀门.10.对焊机及设备进行“5S”工作.备注:注意事项严禁无冷却水焊接等离子严禁脚踩控制电缆在手动行走时,注意焊枪高度,严禁撞损焊枪焊机保养4．各滑架、行走小车齿轮、齿条加油润滑。
5．清理压缩空气油水分离器。
6. 图像跟踪系统是否正常。
并清理摄像头滤光片。
7．清理衬垫槽里的灰尘、杂物等。
