工艺规程设计

装配工艺规程设计流程装配工艺规程设计是指根据产品的特点和要求，对装配工艺进行细致的规划和设计。

它的目的是为了确保产品的装配质量和效率，并提供操作指导和问题解决方法。

下面是装配工艺规程设计的一般流程：1. 产品分析：对待装配的产品进行全面的分析，包括产品结构、功能和性能要求。

通过了解产品的特点和需求，为后续的工艺设计提供基础。

2. 工艺流程设计：根据产品的结构和功能要求，设计出详细的装配工艺流程。

将产品分解为若干装配单元或零部件，确定每个装配单元或零部件的装配顺序和方法。

可以使用流程图、文字描述或其他方式表达工艺流程。

3. 工艺参数确定：根据产品材料、尺寸、性能等要求，确定每个装配单元或零部件的工艺参数，包括装配工具、设备、工艺文件和检验方法。

确保装配过程中的每个环节都能满足产品质量要求。

4. 工装设计：根据装配工艺流程和参数，设计相应的工装和夹具。

工装和夹具的设计要考虑到产品的特点和装配过程中的工艺需求，提高装配效率和质量。

5. 装配工艺文件编制：根据工艺流程和参数，编制相应的装配工艺文件，包括装配指导书、作业指导书、故障排除手册等。

工艺文件要简明清晰，易于操作和理解。

6. 工艺验证：对设计好的装配工艺进行验证，以确保其可操作性和有效性。

可以通过样品试装、装配实践和质量评估等方式进行验证。

根据验证结果，及时进行修正和改进。

7. 工艺培训：对装配工艺的操作人员进行培训，使其熟悉工艺流程和要求。

培训内容可以包括工艺文件解读、装配操作技巧、问题解决方法等。

8. 工艺改进：根据装配过程中的实际情况和反馈信息，不断改进装配工艺。

通过经验总结和问题解决，提高装配效率和质量。

装配工艺规程设计是一个循序渐进的过程，需要综合考虑产品特点、工艺要求和实际情况。

在设计过程中，要与相关部门和人员充分沟通和协作，确保装配工艺规程能够达到预期的效果。

同时，还要密切关注技术发展和创新，不断提升装配工艺的水平和能力。

9. 工艺优化：在装配工艺规程设计完成后，还可以进行工艺优化的工作。

第3章工艺规程设计3.1概述3.1.1机械加工工艺过程的组成机械加工工艺过程是由一个或若干个顺序排列的工序组成的。

每一个工序又可分为若干个安装、工位、工步和走刀。

1.工序工序是指一个或一组工人，在一个工作地对同一个或同时对几个工件所连续完成的那一部分工艺过程。

划分工序的依据是“三不变，一连续”。

工人（操作者）、工作地（机床）和工件（加工对象）三个要素中任一要素的变更即构成新的工序；连续是指工序内对一个工件的加工内容必须连续完成，否则即构成另一工序。

例如图3.1所示的阶梯轴，当单件小批生产时，其加工工艺及工序划分如表3.1所示。

当中批生产时，其工序划分如表3.2所示。

工序是工艺过程的基本单元，又是生产计划和成本核算的基本单元。

图3.1 阶梯轴简图表3.1 阶梯轴加工工艺过程（单件小批生产）表3.2 阶梯轴加工工艺（中批生产）2.安装工件在加工之前，在机床或夹具上先占据一正确的位置（定位），然后再予以夹紧的过程称为装夹。

工件（或装配单元）经一次装夹后所完成的那部分工序内容称为安装。

在一道工序中，工件可能只装夹一次，也可能装夹几次，例如表3.2中，工序30中一次安装即可加工出键槽，而工序20中，为了车出全部外圆至少需要两次安装。

安装次数多，既增加安装误差又增加装夹辅助时间。

故加工中应尽可能减少安装次数。

3.工位为减少工序中的装夹次数，常常采用各种移动或转动工作台、回转夹具或移位夹具，使工件在一次安装中可先后在机床上占有不同的位置进行连续加工。

为了完成一定的工序内容，一次装夹工件后，工件（或装配单元）与夹具或设备的可动部分相对刀具或设备的固定部分所占据的每一个位置称为工位。

如图3.2所示，在三轴钻床上利用回转工作台在一次安装中可连续完成每个工件的装卸、钻孔、扩孔和铰孔四个工位的加工。

采用多工位加工，可以提高生产率和保证加工表面间的相互位置精度。

图3.2 多工位加工工位Ⅰ—装卸工件工位Ⅱ—钻孔工位Ⅲ—扩孔工位Ⅳ—铰孔4.工步与走刀在一个工序内，往往需要采用不同的工具对不同的表面进行加工。

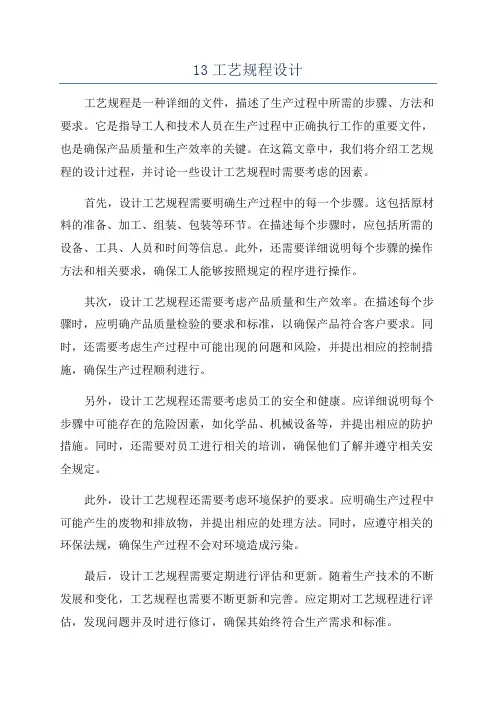

13工艺规程设计工艺规程是一种详细的文件，描述了生产过程中所需的步骤、方法和要求。

它是指导工人和技术人员在生产过程中正确执行工作的重要文件，也是确保产品质量和生产效率的关键。

在这篇文章中，我们将介绍工艺规程的设计过程，并讨论一些设计工艺规程时需要考虑的因素。

首先，设计工艺规程需要明确生产过程中的每一个步骤。

这包括原材料的准备、加工、组装、包装等环节。

在描述每个步骤时，应包括所需的设备、工具、人员和时间等信息。

此外，还需要详细说明每个步骤的操作方法和相关要求，确保工人能够按照规定的程序进行操作。

其次，设计工艺规程还需要考虑产品质量和生产效率。

在描述每个步骤时，应明确产品质量检验的要求和标准，以确保产品符合客户要求。

同时，还需要考虑生产过程中可能出现的问题和风险，并提出相应的控制措施，确保生产过程顺利进行。

另外，设计工艺规程还需要考虑员工的安全和健康。

应详细说明每个步骤中可能存在的危险因素，如化学品、机械设备等，并提出相应的防护措施。

同时，还需要对员工进行相关的培训，确保他们了解并遵守相关安全规定。

此外，设计工艺规程还需要考虑环境保护的要求。

应明确生产过程中可能产生的废物和排放物，并提出相应的处理方法。

同时，应遵守相关的环保法规，确保生产过程不会对环境造成污染。

最后，设计工艺规程需要定期进行评估和更新。

随着生产技术的不断发展和变化，工艺规程也需要不断更新和完善。

应定期对工艺规程进行评估，发现问题并及时进行修订，确保其始终符合生产需求和标准。

综上所述，工艺规程设计是一个复杂的过程，需要综合考虑产品质量、生产效率、员工安全、环境保护等多个因素。

只有设计合理的工艺规程，才能确保生产过程顺利进行，产品质量稳定，同时保障员工安全和环境保护。

因此，企业在制定工艺规程时应慎重考虑，确保其能够起到规范生产、提高效率的作用。

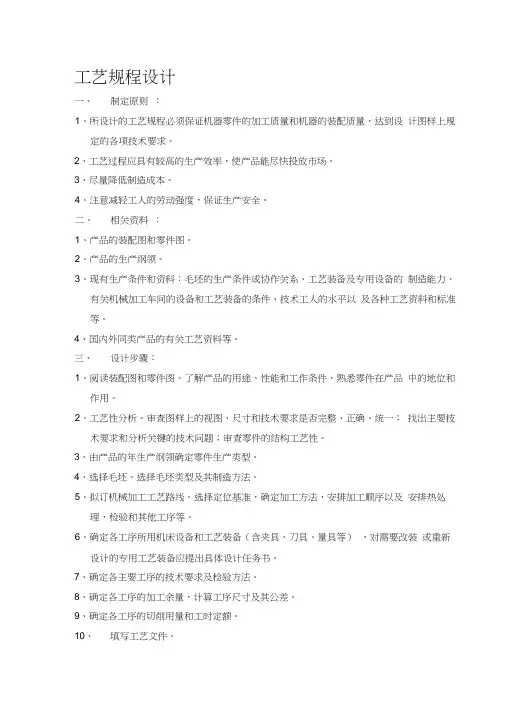

工艺规程设计一、制定原则：1、所设计的工艺规程必须保证机器零件的加工质量和机器的装配质量，达到设计图样上规定的各项技术要求。

2、工艺过程应具有较高的生产效率，使产品能尽快投放市场。

3、尽量降低制造成本。

4、注意减轻工人的劳动强度，保证生产安全。

二、相关资料：1、产品的装配图和零件图。

2、产品的生产纲领。

3、现有生产条件和资料：毛坯的生产条件或协作关系、工艺装备及专用设备的制造能力、有关机械加工车间的设备和工艺装备的条件、技术工人的水平以及各种工艺资料和标准等。

4、国内外同类产品的有关工艺资料等。

三、设计步骤：1、阅读装配图和零件图。

了解产品的用途、性能和工作条件，熟悉零件在产品中的地位和作用。

2、工艺性分析。

审查图样上的视图、尺寸和技术要求是否完整、正确、统一；找出主要技术要求和分析关键的技术问题；审查零件的结构工艺性。

3、由产品的年生产纲领确定零件生产类型。

4、选择毛坯。

选择毛坯类型及其制造方法。

5、拟订机械加工工艺路线。

选择定位基准，确定加工方法，安排加工顺序以及安排热处理，检验和其他工序等。

6、确定各工序所用机床设备和工艺装备（含夹具、刀具、量具等），对需要改装或重新设计的专用工艺装备应提出具体设计任务书。

7、确定各主要工序的技术要求及检验方法。

8、确定各工序的加工余量，计算工序尺寸及其公差。

9、确定各工序的切削用量和工时定额。

10、填写工艺文件。

各种生产类型的工艺特点划分生产类型的参考数据。

机械加工工艺规程设计1. 引言机械加工工艺规程是指在特定的工艺条件下，完成机械零部件加工任务的一系列工艺过程和要求的技术文件。

机械加工工艺规程设计是指根据零部件的材料、结构和加工要求，确定合理的加工工艺，编制相应的操作工艺文件，以保证零部件的加工质量和效率。

本文将介绍机械加工工艺规程设计的主要内容和步骤。

2. 设计流程机械加工工艺规程设计的流程一般包括以下几个步骤：（1）零部件分析在设计工艺规程之前，首先需要对要加工的零部件进行全面的分析。

这包括对零部件的材料、尺寸、形状和加工要求等进行仔细研究和了解。

通过对零部件的分析，可以确定出合理的加工方法和工艺路线。

（2）加工工艺选择在零部件的分析基础上，选择合适的加工工艺是至关重要的。

根据零部件的特点和加工要求，考虑到加工质量、效率和成本等因素，确定出最佳的加工工艺。

常用的机械加工工艺包括车削、铣削、钻孔、切割、抛光等。

（3）工艺参数确定在确定了加工工艺之后，需要进一步确定具体的工艺参数，以保证零部件的加工质量和工艺效果。

这包括加工切削速度、进给速度、切削深度、切削用液和刀具的选择等。

根据不同的材料和加工情况，需要进行试验和实际加工来确定最佳的工艺参数。

（4）工艺文件编制根据上述的分析和确定，编制相应的工艺文件是必不可少的。

工艺文件包括工艺路线、加工工序、工艺参数、工装夹具和工艺设备等。

工艺文件的编制需要准确详细，以便操作人员按照文件要求进行操作和监控。

（5）工艺评定和改进在实际加工过程中，需要对工艺进行评定和改进。

通过对加工质量、效率和成本等方面的评估，发现问题并及时进行调整和改进。

这包括对工艺文件的修订和优化，以提高加工质量和效率。

3. 工艺规程设计的要求机械加工工艺规程设计需要满足以下几个要求：（1）合理性加工工艺规程需要在保证加工质量的前提下，尽量减少加工成本和时间。

设计工艺时，需要考虑到工艺的可行性、经济性和适用性等因素，以保证加工的效果和效率。

工艺规程的设计原则
工艺规程是生产制造中的重要参考文件，设计好的工艺规程能有
效地提高产品的生产效率和质量稳定性。

为了确保工艺规程的有效性
和实用性，我们需要遵循以下的设计原则。

首先，工艺规程的设计要求明确。

在设计工艺规程时，应该明确
产品制造的目的，了解产品的关键特性和生产要求，以此来确定制造
过程的各个环节和流程。

同时，还需要明确各个工艺环节的操作步骤、工具设备、质量检测和控制要求，确保操作具有重复性和稳定性。

其次，工艺规程的设计要贴近实际生产。

在设计工艺规程时，必
须要考虑实际生产环境中的问题和情况。

要结合生产实际，充分考虑
生产环境、设备状况、人员素质等因素，确定最优的生产流程和设备
配置。

只有贴近实际生产的设计才能够更好地指导实际生产操作，并
且能够更好地保证产品质量和生产效率。

第三，工艺规程的设计要简洁明了。

工艺规程的设计要遵循简洁
明了的原则，尽可能地去除冗余内容，突出重点，使得操作规程清晰、易懂、易行。

设计好的工艺规程应该能够让操作人员快速准确地掌握
操作步骤和要求，从而有效地提高产品质量和生产效率。

最后，工艺规程的设计要随时更新。

在实际生产中，随着生产技术、设备和工艺的不断发展和进步，工艺规程也需要时刻更新和优化。

设计好的工艺规程应该有更新的机制和流程，以保持其有效性和实用性。

总之，设计好的工艺规程能够有效地指导生产操作，提高生产效率和产品质量，因此设计工艺规程应该遵循以上的原则，这样才能够更好地制定出适合企业实际情况的工艺规程。

工艺规程设计理念工艺规程是指在工业生产中，为了确保产品的质量和效率，制定的一系列生产操作规范。

设计一个好的工艺规程需要考虑多个因素，如产品特性、设备能力、人员技能等。

在设计工艺规程时，可以遵循以下几个理念：1. 安全第一：工艺规程设计应始终以生产过程中的安全为首要考虑因素。

确保操作步骤合理、简单明了，设立防护装置和紧急停机装置等安全措施，为操作人员提供良好的工作环境。

2. 精益求精：工艺规程设计应遵循精益生产的原则，通过优化工艺流程、简化操作步骤等方式，不断追求卓越质量和高效率。

同时，可以借鉴先进的生产技术，推动工艺规程的不断改进和创新。

3. 灵活适应：工艺规程的设计应具备一定的灵活性，以适应不同的生产需求和产品变化。

在设计时，可以预留一定的可调整空间，以便根据实际情况进行相应的调整和改变。

4. 标准化管理：工艺规程设计应考虑到标准化管理的要求，确保操作规范统一、操作人员培训有章可循。

统一的规范可以提高生产效率，降低因误操作而导致的质量问题。

5. 数据驱动：在工艺规程设计中，应充分考虑收集、分析和利用生产数据的能力。

通过数据分析，可以发现潜在问题和改进机会，进一步提高生产过程的稳定性和效率。

总之，一个好的工艺规程设计需要综合考虑安全性、质量、效率和灵活性等多个因素，以达到可靠的生产控制和优化的生产效果。

通过不断完善和改进工艺规程，可以提高产品的竞争力和市场份额。

工艺规程设计是一个综合性、系统性的工作，涉及到多个方面的内容。

以下是一些与工艺规程设计相关的关键点：1. 产品特性：在工艺规程设计之前，首先要对产品特性进行充分了解。

这包括产品的用途、性能指标、物理和化学特性等。

只有了解产品的特性，才能有针对性地设计合适的工艺流程。

2. 设备能力：在设计工艺规程时，需要考虑现有设备的能力和限制。

这包括设备的生产能力、运行稳定性、可靠性等。

根据设备的特点和性能，进行合理的工序安排和顺序规划，确保设备能够胜任所需的生产任务。

工艺规程设计1. 引言工艺规程是在产品设计和工艺设计的基础上，对生产过程进行详细的规定和说明的文件。

它是生产管理和质量管理的重要依据，对于提高生产效率和产品质量具有重要意义。

本文将介绍工艺规程的设计过程，并提供一些实用的设计步骤和注意事项。

2. 设计步骤2.1 确定工艺目标在设计工艺规程前，首先需要明确工艺目标。

工艺目标应包括生产周期、产品质量要求、成本控制等方面的指标。

只有明确了工艺目标，才能在设计过程中有针对性地进行规划和优化。

2.2 分析工艺流程分析工艺流程是设计工艺规程的关键一步。

通过对产品的生产过程进行详细的分析，确定每个工序的操作内容、所需设备和材料、操作顺序等信息。

同时，还需要分析并解决可能出现的问题和难点，确保工艺规程的合理性和可行性。

2.3 制定操作规范根据工艺流程的分析结果，制定详细的操作规范。

操作规范应包括工序名称、操作要点、操作顺序、设备要求、材料要求、安全注意事项等内容。

操作规范的制定要与实际操作密切结合，确保操作规范的可操作性和有效性。

2.4 编写工艺参数工艺参数是指工艺过程中的关键参数，如温度、时间、速度等。

根据工艺流程和操作规范，确定每个工序的工艺参数，并编写在工艺规程中。

工艺参数的选择和调整要考虑到产品的质量要求和设备的性能，使得工艺过程能够稳定可靠地进行。

2.5 验证和修改设计完成后，需要进行验证和修改。

通过实际操作和试验，检验工艺规程的合理性和可行性。

根据实际情况和反馈意见，对工艺规程进行修改和完善，确保工艺规程的准确性和实用性。

3. 注意事项3.1 标准化与文档化工艺规程的设计要遵循相关的标准和规范，确保工艺规程的标准化和规范化。

同时，设计的工艺规程应以文档的形式保存，以便日后查询和参考。

3.2 清晰简明工艺规程的设计应尽量清晰简明，避免难懂和冗长的描述。

使用简洁明了的语言，将工艺规程的内容表达清楚，以减少操作人员的理解和执行误差。

3.3 灵活性和可调整性设计工艺规程时，应考虑到生产环境的变化和工艺参数的调整。
