智能化矿灯管理系统使用说明书型号：KCYKZX-V2.1一、产品优势1、系统特点➢本系统具有较高的兼容性，通过简单的改动即可实现对锂电、镍氢、铅酸等不同类型的矿灯进行充电管理，操作非常简便。
不同类型电池矿灯之间的切换投资非常小；➢安装非常方便，计算机与充电架之间采用的是串行接口，无需每个充电架分别与计算机连接，只需一条数据线就能实现计算机对所有充电器的实时监控；➢操作简单，具有充电过程指示功能，直观，可靠；➢系统便于升级和维护，每个充电架相互独立，互不影响，可随意的增减；➢可根据客户对充电器参数，指标的需求进行量身定做；➢系统适应面广，可以在原来的充电架上进行改装，大大降低成本。
2、软件优势：➢系统采用全中文操作界面，界面友好、易操作、易维护、安全可靠，无需计算机专业知识；➢功能齐全，操作灵活；➢系统安全，运行稳定。
软件性能高度优化，运行速度快，且具备完善的内部控制机制，保证数据的安全性和完备性；➢系统主要包括信息采集与传输、矿灯充电监控、矿工状态查询、安全报警管理、充电架信息管理、矿工信息维护、考勤管理、数据库备份恢复、基础数据设置、用户及权限管理、在线帮助等功能。
二、配置要求1、计算机配置➢支持1280×1024或1024×768显示的计算机系统；➢WindowsXP版本操作系统；➢安装Microsoft Office2003全套办公软件及打印机。
2、主要技术参数➢额定输入交流电压：单相AC220V±10％➢额定电源频率：50HZ➢额定工作制：长期工作➢额定直流输出电压：DC6V±2％➢额定直流输出电流：DC100A➢负荷电流允许变动范围：10～100％额定电流3、使用环境➢环境温度为不低于-5℃，不高于40℃➢空气最大相对湿度不大于95%（+25+5℃）➢无导电尘埃，通风良好。
➢无剧烈震动场所4、使用注意事项➢在充电过程中，若遇外电源中断，需立即切断电源，并将每个矿灯灯头反旋180度，使其断开充电回路，若才用锂电矿灯则不需要以上操作。
CLJ96JZ（A）型矿灯充电架使用说明书(使用前请认真阅读使用说明书)大同裕隆环保有限责任公司二零零九年四月十八日CLJ96JZ（A）型矿灯充电架使用说明书第一章概述第一节产品特点n CLJ96JZ（A）型锂电矿灯充电架主要用于LED分体式锂电矿灯的充电，以满足煤矿企业对矿灯的集中管理要求。
n充电时间短，充电效率高，节约能源。
n设有各种抗干扰措施，抗干扰能力强。
第二节执行标准MT 68-2002《矿灯充电架》、MT/T 455-2006《矿灯充电架型号编制方法》和大同裕隆环保有限责任公司企业标准Q/140200YHL002-2009《矿灯充电架》。
第三节产品正常使用条件n海拔高度不超过1500米。
n周围空气相对湿度不大于90%（周围空气温度20±5℃时）。
n环境温度室内不低于-5℃，不高于＋40℃，在20±5℃度下充电效果最佳。
n无剧烈振动。
n无导电尘埃，通风良好。
n交流电网电压波动范围不超过额定值的±10%。
第四节工作条件和充电能力工作条件n电源： 220V、50Hz交流电源，总功率0.4KVA。
充电能力n该充电架同时可充矿灯96盏。
第五节型号组成及其代表意义C L J 96 J Z (A)设计修改序号中速充电阶段式充电最大可充电矿灯位置数量电气系统集中控制锂电矿灯充电架第二章结构特征与工作原理第一节结构特征整个充电架由架体、电气部分、仪表指示部分组成。
第二节工作原理接通主电源后,主电源向每路充电板供电.充电板进入充电模式，对矿灯进行充电，此时红色LED指示灯点亮，绿色LED指示灯熄灭；当矿灯充电完毕后，绿色LED指示灯点亮，红色LED指示灯熄灭；如果在充电过程中充电板出现故障，该灯位的LED指示灯交替闪烁进行报警；在矿灯正处于充电状态下，把矿灯取下，该灯位的LED指示灯交替闪烁进行报警。
第三章主要技术参数产品型号输入电压充电能力额定直流输出电压充电电流(每盏) 充电量外形尺寸(mm)总重量(Kg)恒流恒压CLJ96JZ（A）单相220V96盏DC 5V±2%DC0.9ADC4.2V5Ah1750×1350×370110kg第四章本产品应放置在室内的地面上使用，使用环境应干燥通风，无导电爆炸尘埃，环境温度范围-10～40℃，电网电压波动小于10%，充电架必须可靠接地。

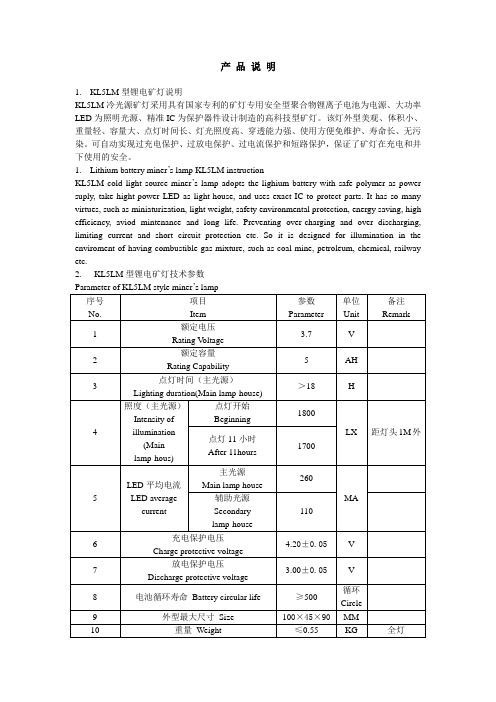

产品说明1.KL5LM型锂电矿灯说明KL5LM冷光源矿灯采用具有国家专利的矿灯专用安全型聚合物锂离子电池为电源、大功率LED为照明光源、精准IC为保护器件设计制造的高科技型矿灯。
该灯外型美观、体积小、重量轻、容量大、点灯时间长、灯光照度高、穿透能力强、使用方便免维护、寿命长、无污染。
可自动实现过充电保护、过放电保护、过电流保护和短路保护，保证了矿灯在充电和井下使用的安全。
1.Lithium battery miner’s lamp KL5LM instructionKL5LM cold light source miner’s lamp adopts the lighium battery with safe polymer as power suply, take hight-power LED as light-house, and uses exact IC to protect parts. It has so many virtues, such as miniaturization, light weight, safety environmental protection, energy saving, high efficiency, aviod mintenance and long life. Preventing over-charging and over discharging, limiting current and short circuit protection etc. So it is designed for illumination in the enviroment of having combustible gas mixture, such as coal mine, petroleum, chemical, railway etc.2.KL5LM型锂电矿灯技术参数for lithium battery miner’s cap lamp family.The rack charger moudle and special insert setting. The rack adopts rolled sheet metal, spray-paint, has nice surface and antisepticises. The intelligent-control charging module realized to charge with steady current& limited voltage, has the function of preventing over charging and over discharging, current and short circuit protection, indicating charging state ect. The rack charger can fully automatic operation for charging process, without being affected from electricity wave fluctuation and load. It has high charging efficiency.3.锂电矿灯充电架KCLA-104说明Rack charger for lithium miner’s cap lampKCLA-104充电架是应用先进的电子技术，选用精密的电子原器设计、制造，专供锂电矿灯使用的智能充电设备。

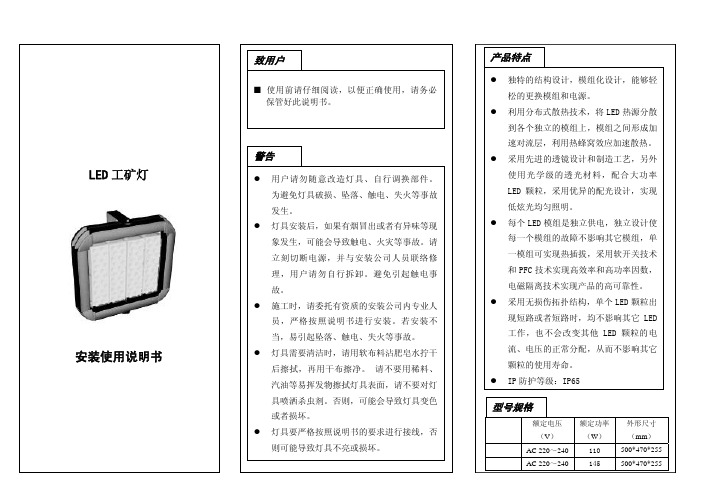

LED工矿灯LED工矿灯LED工矿灯大功率LED工矿灯大功率LED工矿灯大功率LED工矿灯一、技术参数：型号 AC-GK120W1001 AC-GK160W1001 (可生产30-200WLEDLED工矿灯)功率 80W光通量 9600 lm 12780 lm输入电压 90VAC~260VAC工作电流 300mA 400mA工作频率 50Hz / 60Hz功率因素 98.00%有效功率 94.00%色温 4500K~ 6500K显色指数 Ra>80寿命 5万小时环境温度 - 40℃~ + 50℃相对湿度 10% ~ 90% 1.更高发光强度，更远距离照明。
钩子安装及吸顶两种安装方式材质铝合金 2.低电压输入，高电流输出，抗震性能优异。
发光角度 120° 3.高品质低温升。
独特的针状散热器散热方式，并且将整个灯体作为散热器一部分，有效地将光源热量散出。
使LE Ip防护等级 IP20颜色银色 4.节能环保，寿命长，省去人工维护费用，极大降低运营费用。
每颗光源独立工作，互不影响。
尺寸 Φ509*362净重 2.6kg 广泛应用于厂房车间，大型超市，仓库，长途汽车候车厅，大型体育馆，汽车维修汽车美容4S店，物流仓储中心，建包装尺寸 560*560*445mm推荐安装高度:8米－13米? 型号：AC-SM80W? 光源类型：LED? 光源功率：80W W? 电压：220V V灯罩型式：铝二、特点：?采用单颗大功率LED 80W作为光源，运用独特的多颗芯片集成式单模组光源设计，选用进口高亮度半导体晶片，具有导热率高，光衰?独特的散热体设计，与电器盒完美结合,有效将热量传导扩散，从而降低灯体内的温度，有效保证了光源和电源的寿命；?散热体表面进行阳极氧化防腐处理，结构紧凑美观；?绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染；?显色性好，对实物颜色的呈现更真切，各种光色可选，能满足不同环境的需求，消除了传统灯具色温偏高或偏低引起的压抑情绪，使视?采用恒流恒压控制，适用电压宽，克服了因镇流器产生电网、噪音污染和引起的灯光不稳定，避免了工作中给眼部带来的刺激、疲劳；?装饰效果佳，采用特殊的表面处理工艺，外观新颖，安装简单，拆卸方便，适用范围广。
冷光源锂电矿灯使用说明书浙江明大电气有限公司1概述1.1产品特点本产品严格按照GB7957-2003《矿灯安全性能通用要求》和MT927-2004《KL 型矿灯》进行设计制造。
其主要特点如下：1.本产品由于采用了大功率LED作为矿灯的光源，在保证正常使用照度和使用时间的同时，大大降低了电池的功耗。
2.本产品采用电子保护装置，实现短路保护、过充电保护和过放电保护多重功能。
3.该类矿灯采用了安全性和稳定性好、重量轻、体积小，以锰酸锂为正极材料的聚合物锂离子电池为电源，在提高矿灯整体安全性的同时，使矿灯的总体重量大大减轻。
1.2主要用途和适用范围本公司生产的冷光源锂电矿灯是用于煤矿井下携带式照明灯具，可用于高瓦斯及其它需要移动照明的场所。
1.3使用环境条件环境温度：-10℃-60℃.1.4型号组成及其代表意义产品型号定义：K L XX L M (X)设计修改序号免维护LED蓄电池额定容量锂离子蓄电池矿灯1.5产品执行标准本产品严格执行GB7957-2003《矿灯安全性能通用要求》、Q/MD003-2007《KL5LM(H)型矿灯》和Q/MD005-2008《KL2.5LM(A)型矿灯》。
1.6产品防爆型式：Exsl2矿灯的结构特征该型矿灯由灯头部分、连接电缆、电源部分组成。
灯头部分内部设有LED主、副光源、充电管理电路板、开关、反光器，反光器前方是经过钢化处理的矿灯镜片，在矿灯镜片和反光器之间没有防水圈,灯头圈为转盖式止口结构形式.壳身左旋扭开关,壳身下部设有充电接头.电缆部分由MM型阻燃矿灯电缆及相关连接件组成.灯头连接处防拉脱部分由电缆扎头\电缆防水圈及锁紧螺母组成,电池盒连接处防拉脱装置由电缆套和电缆压板及锁紧螺丝组成.电缆线的接线端焊接连接片用来连接相应的电器设备.电源部分由电池槽,电池槽内盖板、电池槽盖、电池及电子保护板组成。
电池输出端连接锂电池保护板，保护板输出端通过电池槽盖板上的接线柱和矿灯电缆连接。
KL本安型矿灯KL5LM(C) KL4LM(C)本安型矿灯KL本安型矿灯使用前请认真阅读说明书!本说明书详细介绍了KL本安型矿灯的使用方法及注意事项，敬请在使用前认真阅读。
感谢您使用本公司产品。
一、概述电光牌KL本安型矿灯，采用锰酸锂电池为电源，配套以矿灯本安电路、矿灯保护器、锰酸锂矿灯恒流—恒压充电管理电路及LED相应驱动电路设计，采用大功率高亮度LED做光源。
1.1 产品特点1.1.1电光牌KL本安型矿灯包括KL5LM(C)和KL4LM(C)两种矿灯（以下简称矿灯），按照GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》、MT1162.1-2011《矿灯第1部分：通用要求》、MT1162.4-2011《矿灯第4部分：KL型矿灯》，采用锰酸锂电池为电源和高亮度LED为光源的便携式照明工具。
1.1.2 矿灯中安装有矿灯保护器，矿灯本安电路。
矿灯保护器具有过充电保护，过放电保护和过电流短路保护功能；本安电路跟保护器一起组成的保护装置，实现了对矿灯的多重保护，在正常工作和规定的故障条件下，所产生的火花或热效应均不能点燃爆炸性气体环境，绝大地提高了矿灯安全性能。
1.1.3 矿灯采用LED光源，点灯时发热量小，光电转换效率高，使用寿命长，在矿灯使用期内无需更换光源。
主光源采用大功率高亮度低色温LED，由专用LED驱动电路恒流驱动。
该矿灯灯头内还装有辅助光源，如遇特殊情况时，点亮辅助光源，将延长照明时间。
1.1.4矿灯灯头内置恒流—恒压充电管理电路，既可在酸性矿灯充电架上直接进行充电，不需要改造现有的充电架。
1.2 主要用途及适用范围KL本安型矿灯用于煤矿井下携带照明。
1.3型号组成及其代表意义：K L □L M (C)设计修改序号蓄电池免维护LED光源蓄电池额定容量（5Ah与4Ah两种，可选择）锂离子蓄电池矿灯A-1KL本安型矿灯1.4使用环境条件矿灯在下列环境条件下能正常工作：a)环境温度-10℃——40℃；b)相对湿度≤90%（25℃）；c)可用于高瓦斯矿井1.5执行标准本产品执行的标准是：GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》、MT1162.1-2011《矿灯第1部分：通用要求》、MT1162.4-2011《矿灯第4部分：KL型矿灯》和企业标准Q/DG815-2013《KL本安型矿灯》。
智能矿灯治理系统使用说明1、系统登录程序运行后，界面如图1 所示，需首先进展用户登录，才能正常使用。
点击用户登录按钮，依据提示输入正确用户名和密码即可登录成功。
如图2 所示。
图1 登录前界面图2 用户名及密码输入2、矿灯充电状态查看在用户成功登录后，程序默认显示第一个充电架各充电位的状态，如图3 所示。
其中，不同的图片代表不同的充电状态：未关联表示该充电位尚未与矿工关联起来，下井表示矿工已取灯，充电中和布满表示矿灯正在充电或已布满电，故障表示矿灯或充电位有故障，不宜使用。
查看某一个充电架状态时，用鼠标点击左侧的灯架列表中对应的灯架号即可。
〔每次点击后需要一个状态更的时间，大约在 2 秒钟以内，因此，尽量避开频繁点击不同的灯架号〕图33、人员治理在每个代表充电位的图标上单击鼠标右键，会弹出一个菜单，如图4 所示。
其中，查看/修改信息用于扫瞄或修改某位矿工的信息以及矿灯的使用信息；添加关联为矿灯和矿工之间建立关联〔图中所示状况已建立矿灯与矿工的关联，因此该菜单项为灰色〕；删除关联与建立关联相反；矿灯使用设置用于设置矿灯的使用参数。
图4 弹出菜单选择查看/修改信息，会看到如下界面，如图 5 所示，这个界面中，操作员可以输入矿工的根本信息和矿灯信息，还可以添加矿工的照片。
在确认全部信息准确无误后，点击安排/保存按钮即可更矿灯和矿工的信息。
选择添加关联同样会看到图 5 所示的界面，但是工号栏中的数字是由系统自动生成的，以保证每个矿工只有一个工号。
其他的操作过程与查看/修改局部相像。
选择删除关联则会删除之前建立的关联。
图5 员工信息编辑4、系统设置系统中有一些参数需要操作员依据实际状况进展简洁的设置。
系统设置主要包括以下几个局部：串口设置，如图6所示用于设置串口通信的速率和端口号。
〔建议不要随便改动〕；图6 串口设置数据库设置：设置数据库的地址以及用户名和密码，只有正确设置，系统才能使用。
图7 数据库设置充电架设置：这里可以设置充电架的数量，每个充电架的充电位数量，以及充电架的重命名。
矿灯方案规格书（FS3871）Rev. 0.1Feb.2006 Fortune Semiconductor Corp. CR-004矿灯方案规格书Fortune Semiconductor Corp.2/8 Rev. 0.1台北办公室：251台北县淡水镇中正东路二段27号28楼Tel.：886-2-28094742 Fax ：886-2-28094874 矿灯方案规格书Fortune Semiconductor Corp.3/8 Rev. 0.1目 录页1. 矿灯市场............................................................................................................................................................4 2. FS3871介绍......................................................................................................................................................4 3. 功能框图：........................................................................................................................................................5 4. 应用电路............................................................................................................................................................5 5. 特点及规格........................................................................................................................................................6 6. LED 电流调节方式...........................................................................................................................................6 7. 性能....................................................................................................................................................................7 8．BOM ...................................................................................................................................................................7 9．参考资料（相关元器件说明书） (8)矿灯方案规格书Fortune Semiconductor Corp.4/8 Rev. 0.11. 矿灯市场矿灯做为一个稳定是电子市场而收到重视，一个矿灯系统只要分为三个部分电池PACK ，充电器、WLED 驱动。
天一公司简介山东天一光电有限责任公司是由山东省七五生建煤矿投资组建的国有独资公司，于2004年12月20日在山东省工商行政管理局注册成立，注册资金1000万元。
公司坐落于环境幽雅的国家级高新技术产业区——济南高新技术产业开发区内。
公司专业从事半导体光电封装、显示、照明器件、照明灯具及控制系统的研发、生产、销售，灯光设计与装饰，技术咨询及相关技术服务。
公司与北京大学宽禁带半导体研究中心建立了战略合作伙伴关系，长期获得北京大学相应的技术支持，以跟踪该领域国际最新科研成果，公司是国家“863计划”生产力成果转化基地，山东省政府重点扶持的节能减排企业，公司的LED系列应用制品获得山东省政府07年度优秀节能减排产品荣誉称号。
目前公司主要定位于小功率和功率型LED封装及以它为光源的系列照明灯具的研发、生产和销售，生产的产品应用在显示、指示、景观照明、装饰照明和特殊照明等方面。
产品涵盖LED单管、矿工灯、路灯、景观灯、草坪灯、地埋灯、像素管、投光灯、室内（井下）照明灯等几大系列几十个品种，并可根据市场需求，研制出适合客户需要的称心如意的产品。
公司通过了ISO9000质量体系认证，矿工产品取得了煤矿安全标志证书，公司拥有国际先进，国内领先的自动化生产设备，生产过程实现全程监测，并采取了严格的防静电措施，公司一贯以向市场提供品质卓越的产品为已任，在公司新的发展阶段，公司将立足国内，开拓国际市场，目前公司LED矿灯已远销非洲等国家和地区。
公司遵循“以人为本，诚实守信，优质产品，服务社会”的经营理念，崇尚“脚踏实地，精诚敬业”的企业精神，热忱欢迎社会各界朋友莅临参观指导，恰谈合作，携手共铸辉煌！KL4LM(B)锂电矿灯一、执行标准：本产品严格按照GB7957-2003《矿灯安全性能通用要求》和MT927－2004《KL 型矿灯》以及公司企标Q/TY002-2007《KL4LM（B）型矿灯》进行设计制造。
