中级建构筑物消防员实操详解 图文版

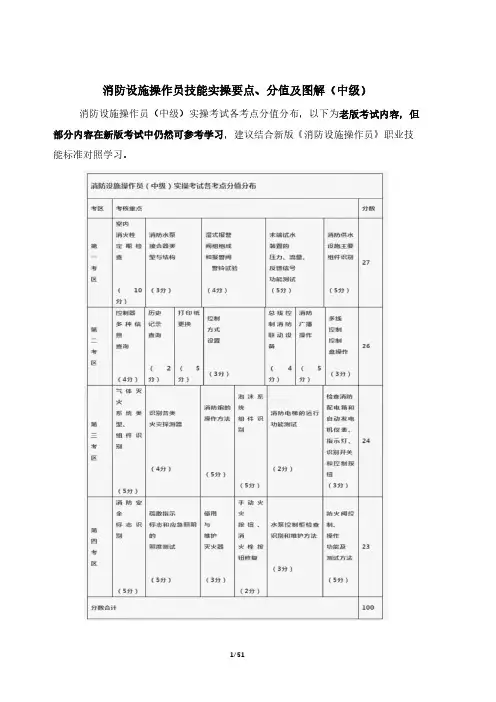

消防设施操作员技能实操要点、分值及图解（中级）消防设施操作员（中级）实操考试各考点分值分布，以下为老版考试内容，但部分内容在新版考试中仍然可参考学习，建议结合新版《消防设施操作员》职业技能标准对照学习。

一、室内消火栓定期检查（10分）1、室内消火栓箱的检查（口述）（1分）①检查箱门：是否完好无损，打开是否正常，标识是否清晰；②检查箱内控制按钮：是否正常启动水泵，线路是否正常；③检查箱内是否有杂物；④检查栓阀消火栓接口有无生锈漏水转动机构是否灵活；⑤检查水枪是否堵塞，接口垫圈是否完好，水带是否破损；⑥检查软管卷盘是否转动自如。

2、判定报警按钮、指示灯有无故障（1分）①检查消火栓水泵在火警后5min内是否能正常供水。

3、消火栓静水压的测试（边做边说）－－－－（4分）①将消火栓测压接头安装好压力表，并在测压接头出口处装上端盖。

②将消火栓测压接头接到消火栓栓口③缓慢打开消火栓阀门，待压力稳定后，压力值表显示值为消火栓口静水压。

静水压力不大于1.0Mpa，建筑高度不超过100m时，最不利点消火栓静水压不应低于0.07Mpa，超过100m时，不应低于0.15Mpa。

④测试完毕后，关闭阀门，旋松压力表泄掉水压，取下端盖。

（如果是带球阀的消火栓测压接头，缓慢打开球阀泄水）注意事项：开启阀门应缓慢，避免冲击造成检测装置损坏，并且方便排气4、消火栓栓口动水压测试－－－－－（4分）①抛开水带，并拉直。

②将水带一头连接到消火栓栓口③将水带另一头与测压接头入口连接④启动消防水泵，打开消火栓阀门放水，压力稳定后，读取压力表数值为动水压。

动水压不应大于0.5Mpa，充实水柱长度一般建筑不大于7m，甲乙类厂房，超过4层的厂房和库房，以及超过6层的多层民用建筑和建筑高度不超过100m的高层民用建筑不应小于10m，高层工业建筑、高架库房和建筑高度超过10m的高层民用建筑不应小于13m。

⑤测量完成后，关闭消火栓阀门，旋下消火栓测压接头，取出水带。

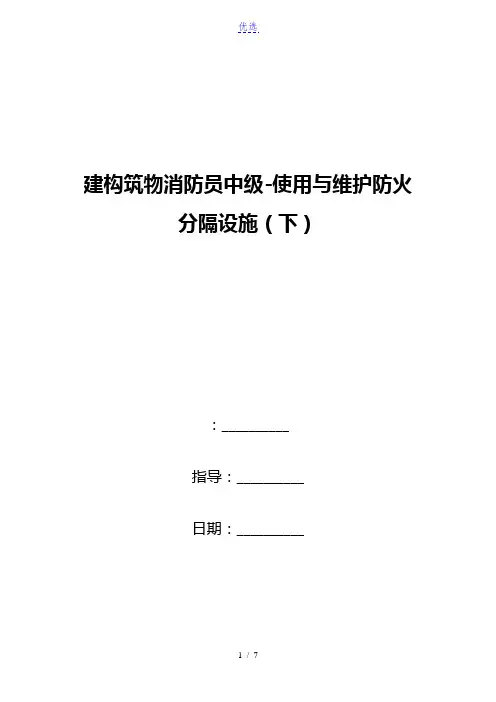

建构筑物消防员中级-使用与维护防火分隔设施（下）：__________指导：__________日期：__________2017-09-2111:11一、防火卷帘的现场启闭1.手动操作装置：防火卷帘应设有手动操作装置，装置应灵活、可靠。

使用手动操作装置控制卷帘启、闭运行时，不得出现滑行撞击现象；手动操作装置安装位置应便于操作，并有明显标志。

2.防火卷帘控制器：当安装在墙上时，其底边距地面高度为1.3m~1.5m；用于防火分隔的防火卷帘控制器的另一侧应安装手动控制装置。

防火卷帘控制器应符合火灾报警控制器通用技术条件的要求。

3.火灾探测器组：用于疏散通道上的防火卷帘和横向分隔防火分区的防火卷帘，其两侧均应设置火灾探测器组；用于竖向分隔的防火卷帘（中庭）应在一侧（侧）设置火灾探测器组。

4.防火卷帘除应有上述控制功能外，还应有温度（易熔金属）控制功能，以确保在火灾情况下，火灾探测器或联动装置或消防电源万一发生故障，藉易熔金属受热熔化，迫使防火卷帘执行下降动作而起到防火分隔作用。

二、防火卷帘的控制、操作功能及测试方法1.防火卷帘控制器的报警功能（1）操作方法：用测试工具或采用加烟、加温的方法使防火卷帘控制器负载的感烟、感温探测器分别发出烟、温火灾报警信号，观察防火卷帘控制器的动作及信号显示情况。

（2）测试要求：防火卷帘控制器应能直接或间接地接收来自火灾探测器或消防控制设备的火灾报警信号，发出声、光报警信号。

2.防火卷帘控制器的手动控制功能（1）操作方法：操作防火卷帘控制器的手动控制按钮，观察防火卷帘的下降、停止、上升等动作情况。

（2）测试要求：防火卷帘控制器手动操作卷帘下降、停止、上升等功能应正常，消防控制设备上防火卷帘信号显示应正常。

3.现场启动（1）操作方法：现场手动启动防火卷帘、外侧手动控制按钮，观察防火卷帘动作情况及消防控制设备信号显示情况。

（2）测试要求：现场手动启动、外侧手动控制按钮，防火卷帘上升、停止、下降等动作正常，并向控制室消防控制设备反馈其动作信号。

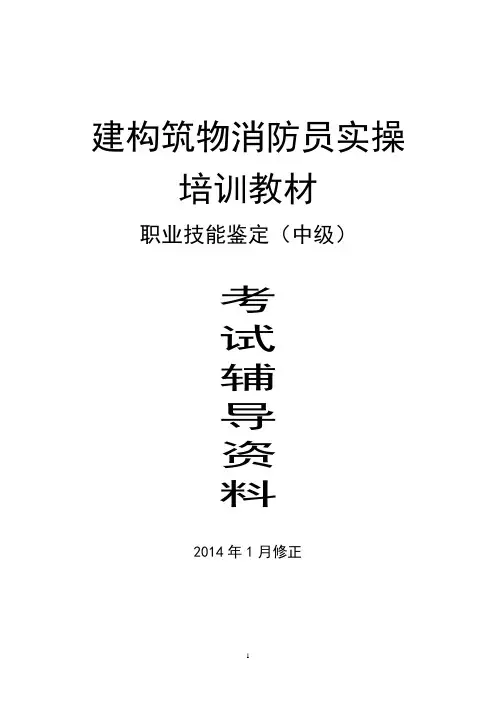

建构筑物消防员实操培训教材职业技能鉴定（中级）考试辅导资料2014年1月修正第一部分防火巡查（25分）一、每日防火巡查的主要内容（一）识别火源（共七种）：1、明火焰 2、高温物体 3、电火花。

4、撞击与摩擦；5、光线照射与聚焦；6、绝热压缩（机械能变为热能）；7、化学反应放热（化学能变为热能）。

常见的有三种：1、明火焰 2、高温物体 3、电火花。

撞击与摩擦、1、明火焰如下图：炉灶的火焰打火机的火焰火柴的火焰2、高温物体如下图：通电的电炉点燃的烟头灼热的铁皮烟囱3、电火花如下图：电焊的电弧电线的短路雷击电弧（二）识别防火门：（1）按材质分4种：1、木质 2、钢质 3、钢木 4、其他材质（2）按状态分两种：1、常开式防火门 2、常闭式防火门。

（3）按防火门的门扇数量分为：单扇防火门、双扇防火门，多扇防火门（含有二个以上门扇的防火门）（4）按防火门结构来分：门扇上带防火玻璃的防火门，带亮窗的防火门，带防火玻璃带亮窗的防火门，无玻璃防火门。

（5）防火门按其耐火性能分：隔热防火门（A类）、部分隔热防火门（B类）、非隔热防火门（C类）（3）主要配件：1、闭门器 2、顺序器（双扇和多扇防火门的配件） 3、释放器（常开式防火门的配件） 4、火灾探测器（常开式防火门的配件）（三）识别防火卷帘：（1）下降的程序及一步降与两部降的区别；1、下降的程序分两种：1、一步降2、两步降2、一步降与两部降的区别：主要区别在于安装防火卷帘的地方是否有人员疏散，有人员疏散的地方适合安装两步降，无人员疏散的地方适合安装一步降。

一步降的下降方式：当防火卷帘的其中一个火灾探测器（感温）探测到火灾信号后，防火卷帘直接下降到地面。

两步降的下降方式：当防火卷帘的第一个火灾探测器（感烟）探测到火灾信号后，防火卷帘下降到距离地面1.8米的位置，当第二个火灾探测器（感温）探测到火灾信号时下降到地面。

（2）两个探测器的类型：一个是感烟探测器，另一个是感温探测器。

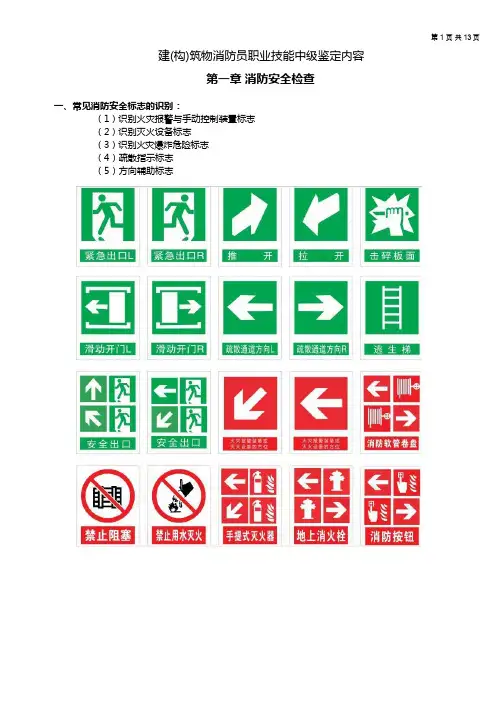

建(构)筑物消防员职业技能中级鉴定内容第一章消防安全检查一、常见消防安全标志的识别：（1）识别火灾报警与手动控制装置标志（2）识别灭火设备标志（3）识别火灾爆炸危险标志（4）疏散指示标志（5）方向辅助标志二、疏散指示标志和火灾应急照明的照度测试:1、测试前的操作：关闭非测试光源的电源，打开测试光源的电源。

2、测试操作：（1）打开电源，打开光检测器盖子，并将光检测器水平放在测量位置。

（2）选择合适测量档位。

如果显示屏左端只显示“O L”,表示照度过亮，需要按下量程键，调整测量倍数。

照度计开始工作，并在显示屏上显示照度值。

（3）显示屏上显示数据不断地变动，当显示数据比较稳定时，按下HOLD 键，锁定数据。

（4）读取并记录读数器中显示的观测值。

（5）重复测量三次，连续读数三次并记录。

（6）测量工作完成后，将光检测器盖子盖上，按下电源开关键，切断电源。

3、对测试结果的判定：（1）疏散走道的地面最低水平照度不应低于 0.5lx；（2）人员密集场所内的地面最低水平照度不应低于 1.0lx；（3）楼梯间内的地面最低水平照度不应低于 5.0lx；（4）消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其它房间的消防应急照明，仍应保证正常照明的照度。

三、室内消火栓定期检查1. 对室内消火栓箱的检查：①室内消火栓、水枪、水带、消防卷盘是否齐全完好，有无生锈、漏水，接口、垫圈是否完整无缺。

②消防水泵在火警后5m i n内能否正常供水。

③报警按钮、指示灯及报警控制线路功能是否正常，有无故障。

④检查消火栓箱及箱内配装的消防部件的外观有无损坏，涂层是否脱落，箱门玻璃是否完好无缺。

2. 消火栓栓口静水压的测量：(1)将试水装置连接到消火栓栓口。

(2) 在试水装置出口处装上端盖或关闭阀门。

(3)缓慢打开消火栓阀门，压力表显示的值为消火栓栓口的静水压。

(4)测量完成后，关闭消火栓阀门，旋松压力表，使检测装置内的水压泄放掉，再取下端盖或打开阀门。

建构筑物消防员实操111建(构)筑物消防员(一)识别火源： 2、电灯泡属于高温物体，3、气焊汽割属于明火焰，落下来的渣滓属于高温物体。

识别防火门防火门框上的组件名称：闭门器，中间的是顺序器。

常开式防火门复位。

防火门自检？1、检查防火门的释放器是否灵敏；2、看防火门是否关闭时，是否按顺序进行关闭的；3、防火门关闭后是否密闭；4、分别触发两个相关的火灾探测器，查看相应电动防火门的关闭效果及反馈信号。

防火门找出问题？1、释放器少一个2、这是常开式的防火门，两扇都应该打开3、顺序器不好或没有4、防火门在关闭的时候密封性不好关于一步降和两步降的防火卷帘问题？疏散走道。

怎么下降的？当接收到烟感探测器报警后，防火卷帘门下降到距离地面1.8米处停止，温感探测器报警后，防火卷帘门由1.8米处下降至地面，并向火灾报警控制器反馈信号。

自动扶梯周围的防火卷帘是几步降的？是一步降的。

2、两个探测器的类型: 一个烟感探头，一个温感探头4、识别防火阀及排烟防火阀:防火阀到70℃时关闭。

排烟防火阀温度达到280℃时关闭。

防火阀安装在空调正压送风系统中。

排烟防火阀安装在排烟系统中。

关于应急照明灯自检？1、可按应急照明灯试验按钮，检查在断电情况下是否可开启；2、拔掉应急照明灯的插头，检查在断电的情况下是否可开启。

1、安全出口标志安装在安全门的上方。

2、双向的疏散指示标志安装是不是正确，应该安装在两边都有安全门的位置。

防火卷帘门自检1、手动操作法：1、找到卷帘门一端圆环铁链拉动，看卷帘门是否能正常下降和卷起，2、电动操作法：1、按下控制器启动按钮，看卷帘门是否能相应的卷起和下降；3、分别触发现场两个相关的火灾探测器，4、消防控制室手动输出遥控信号。

宿舍里的火灾隐患？1、电气线路私拉乱接，限期改正2、违规动用明火、当场改正3、照明高度设置不合理、当场改正消防控制室监控识别消防控制室设备？ 1、消防联动控制器、图形显示装置、消防电话主机、火灾报警控制器、消防应急广播。

中级实操内容一、照度计（4分）1、识别：照度计、消防应急照明灯、疏散指示标志（灯）2、口述：1）、应急照明灯检测方法：1）拔掉电源2）按“测试”按钮2）、消防应急照明照度要求：疏散走道（大于等于0.5LX）人员密集场所（大于等于1.0LX）楼梯间、地下室、人防工程（大于等于5.0LX）灯光疏散指示标志在工作状态时，灯前通道地面中心照度不低于1.0LX3、操作：使用照度计测试照度1）打开电源，打开光检测器盖子，将光检测器放在水平位置（若显OL，则表示照度过量）2）待数值稳定时，按HOLD键锁定数据3）连续读取三次数据，取平均值4）盖上光检测器盖子，切断电源二、消防安全标志（4分）1、识别：各种消防安全标志（13页）看幻灯2、口述：分类1）按材质：电光源型、蓄光型、荧光、逆向反射、搪瓷2）按适用范围：火灾报警和手动控制装置标志、方向辅助标志、疏散途径标志、灭火设备标志、具有火灾爆炸危险地方或物质的标志三、室内消火栓（6分）1、识别：减压孔板、消火栓检测装置2、口述：1）减压孔板作用：减压作用2）水枪充实水柱：一般建筑（不应小于7米）；不超过100米民用建筑（不应小于10米）超过100米民用建筑（不应小于13米）3）水枪压力、流量：4）室内消火栓动、静压值：《建规》——动压（不应大于0.5Mpa）静压（不应大于0.8 Mpa）《高规》——不超过100米最不利点消火栓静压不应低于0.07 Mpa超过100米时不应低于0.15 Mpa5）室内消火栓间距：《建规》——高层建筑（不应大于30米）单、多层建筑——不应大于50米《高规》——高层建筑（不大于30米）裙房（不大于50米）6）消防软管卷盘：栓口直径（25mm）胶带内径（19 mm）喷嘴口径（6 mm）7）室外消火栓保护半径：低压（150 m）高压（100 m）3、操作：用消火栓检测装置测量室内栓栓口静压值、动压值1）静压：将检测装置接到栓口上、出口处装上端盖、缓慢开阀门、读数、关阀门泄压（蝶形泄压旋钮）2）动压：水带接栓口、水带接检测装置（将出水口端盖拧下）、开阀门、读数、关阀门四、火灾自动报警系统（31分）1、识别：各种火灾探测器、手动报警按钮及消火栓启泵按钮、总线控制盘、多线控制盘——看幻灯2、口述：1）查看消防联动设备目前所处状态（看指示灯）———看幻灯2）总线控制盘、多线控制盘各指示灯含义：（总线控制盘有启动灯和反馈灯，多线控制盘有启动灯、反馈灯及故障灯）发出启动命令后如果现场设备没有动作则启动灯在10秒进行闪烁，现场设备动作了则反馈灯及启动灯处于常亮状态——看幻灯3）火警流程：消音、现场确认、手动转自动、启动联动设施、拨打119电话报警、上报领导作预案、通过应急广播进行人员疏散、作记录复位4）发电机四个按钮含义（停止、手动、启动、自动）——看幻灯5）应急广播操作步骤：拿起话筒、打开电源开关、将“监听”与“功放”音量旋钮至最大、按下紧急启动按钮、按下话筒键、广播火情疏散路线和逃生方法——看幻灯3、操作：1）启动方式（控制方式）的设置（启动方式键+确认键+TAB键+上翻或下翻键+确认）2）总线控制盘控制电梯、广播等设备（找到相关设备按键按下即可）——看幻灯3）多线控制盘启动消防泵、喷淋泵、等设备（找到相关设备按键按下即可）4）换打印纸：关电源、前面板摘下、取下纸轴、装上新纸轴、装上前面板、打开电源测试打印——看幻灯5）应急广播利用手柄喊话：6）修复手报（玻璃击碎）：拧下面板上的螺丝、取下击碎玻璃、装上相同规格专用玻璃、主机进行复位7）当前信息查询（按窗口切换键）8）信息记录查询（按记录检查键+确认键）9）启动方式（控制方式）查询（按启动方式键+确认键）五、灭火器（6分）1、识别：1）各种类型灭火器（水基、干粉、二氧化碳、洁净气体）2）各种标识（产品铭牌、产品合格证、消防产品身份证认可标识、维修合格证）2、口述：1）火灾分类：A、B、C、D、E、F2）适用范围：水基型（清水——A类、泡沫——A类和B类）干粉（碳酸氢钠——B类、C类和E类，磷酸氨盐——A类、B类、C类和E类）二氧化碳（B类、C类和E类）洁净气体（A类、B类、C类和E类）3）报废年限：水基——6年、干粉——10年、洁净气体——10年、二氧化碳——12年4）外观检查：压把和提把有无变形、保险销和铅封是否在位完好、压力表指针是否指在绿区、喷射软管是否有裂纹、喷嘴是否堵塞、防腐层是否有脱落、各种标识是否在位完好5）操作：手提或肩扛距火源5——6米处、占据上风方向、使用前上下左右摇晃、拔下保险销一手按压把一手握喷嘴、灭固体对准最猛烈处灭液体对准火焰根部6）二氧化碳灭火器使用注意事项：戴手套、灭火后及时通风六、消防炮(5分)1、识别：1）操作手柄、定位锁紧把手、喷管、炮主体和入口法兰2、口述：1）各种介质消防炮的适用范围（水炮——固体火灾；泡沫炮——甲、乙、丙类液体火灾和一般固体物质火灾；干粉炮——甲、乙、丙类液体火灾和带电火灾及一般固体物质火灾）2）操作步骤：启动消防泵组、手持操作手柄缓慢打开入口阀门、松开定位锁紧把手调节器节水平和俯仰角度、锁紧定位锁紧把手、使用结束关闭消防泵组、倾斜炮管至最低位置3）维护保养：首次使用和每六个月对紧固件检查，每三个月对电动消防炮控制柜试验、发现压力过高或射程较近时，检查喷嘴是否堵塞、车载时要设支架、转动部分是否灵活、寒冷地区采防冻措施4）操作注意事项：顺风喷射、不得脱把、使用前疏散炮口前所有人员5）PS50额定工作压力：1.0Mpa PL48额定工作压力:1.0Mpa3、操作：对消防炮进行实践喷水操作七、消防供水设施（6分）1、识别：水箱、隔膜式气压罐（两个压力表）、稳压泵（一主一备）、消防泵、电接点压力表、水泵结合器（泄水阀、止回阀、安全阀、闸阀）2、口述：1）《高规》规定高位消防水箱的储水量（一类公共建筑不应小于18立方米、二类公共建筑和一类居住建筑不应小于12立方米、二类居住建筑不应小于6立方米2）消防水箱的主要功能（储水功能、自动供水功能）3）消防水箱的维护保养：水箱间、水箱与墙壁间的净距不宜小于0.7M，水箱顶至建筑结构最低点的净距不得小于0.6M，水箱至楼板的净距不宜小于0.8M一般采用1.0——1.5M水箱内部5年检查一次4）消防水泵投入正常运行时间和主、备电源切换水泵投入正常运行的时间：30秒5）消防水泵的维护保养方法：：每周最少运行一次，电动泵不少于10分钟，柴油泵不少于30分钟、检查泵组和电器控制部分是否完好、检查主备电切换是否正常能否在30秒内使水泵投入正常运行、检查管路上的设备是否正常是否堵塞、打开末端或检测设施放水检查水泵能否正常启动5）消防水泵控制柜维护保养方法：启停按钮是否正常、各电器器件是否完好、做好柜外观和柜内保洁工作、检查电源指示是否正常、手动启动消防泵检查控制柜是否正常6）隔膜式气压罐的工作原理：气压罐内设定有P1、P2、PS1、PS2四个压力控制点（P1点为设计最小工作压力点、P2为消防水泵启动压力点、PS1为稳压泵启动压力点、PS2为稳压泵停泵压力点）当管网渗漏或其他原因造成泄压时控制点降至PS1便自动启动稳压泵向气压罐内补水直到压力达到PS2时稳压泵停止运转，当建筑物发生火灾时随灭火设备的开启用水罐内压力降至P2时启动消防水泵稳压泵自动停止运转灭火后手动恢复使设备处于正常控制状态。

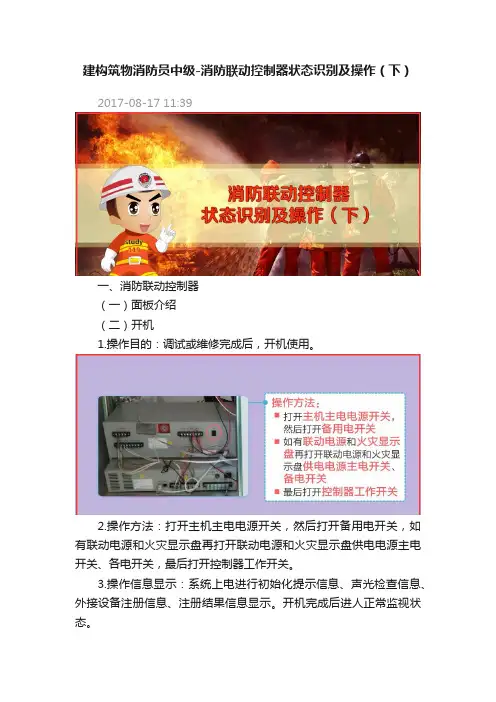

建构筑物消防员中级-消防联动控制器状态识别及操作（下）2017-08-17 11:39一、消防联动控制器（一）面板介绍（二）开机1.操作目的：调试或维修完成后，开机使用。

2.操作方法：打开主机主电电源开关，然后打开备用电开关，如有联动电源和火灾显示盘再打开联动电源和火灾显示盘供电电源主电开关、各电开关，最后打开控制器工作开关。

3.操作信息显示：系统上电进行初始化提示信息、声光检查信息、外接设备注册信息、注册结果信息显示。

开机完成后进人正常监视状态。

（三）正常监视状态1.正常监视状态：接通电源后，火灾报警控制器及监控的探测器等现场设备均处于正常工作状态，无火灾报警、故障报警、屏蔽、监管报警、消音、启动等信息发生。

火灾报警控制器大多时间处于这种状态。

2.信息特征：（1）液晶显示器：显示“系统运行正常”等类似提示信息。

（2）指示灯：主面板“主电工作”或“备电工作”保持点亮，当允许时，“自动允许”、“喷洒允许”点亮；智能手动消防启动盘指示灯均熄灭；直接控制盘“工作”指示灯点亮。

（3）声响音调：无声响。

（四）自动联动状态1.联动控制状态：当联动公式中的逻辑关系满足时，且控制器处于“自动允许”的状态下，控制器发出自动联动启动命令，并接收反馈动作信号。

2.信息特征：启动灯亮，液晶显示启动设备名称和部位，记录启动时间和启动设备总数。

当接收动作信号反馈后，反馈灯亮，液晶显示动作设备名称和部位，并发出动作声信号。

（五）故障状态1.故障报警状态：火灾报警控制器的主备电及监控的现场设备等发生故障并发出声、光报警所处的工作状态。

2.信息特征：（1）指示灯：点亮“故障”总指示灯，故障排除后，故障信息的光指示信号可自动清除。

（2）声响音调：发出与火警信息明显不同的故障声（例如：救护车声）。

（3）显示器：显示故障总数和故障报警序号、报警时间、类型编码。

当多于一个故障时，应按报警时间顺序显示所有故障信息。

当显示区域不足以显示所有故障部位时，应能手动查询。

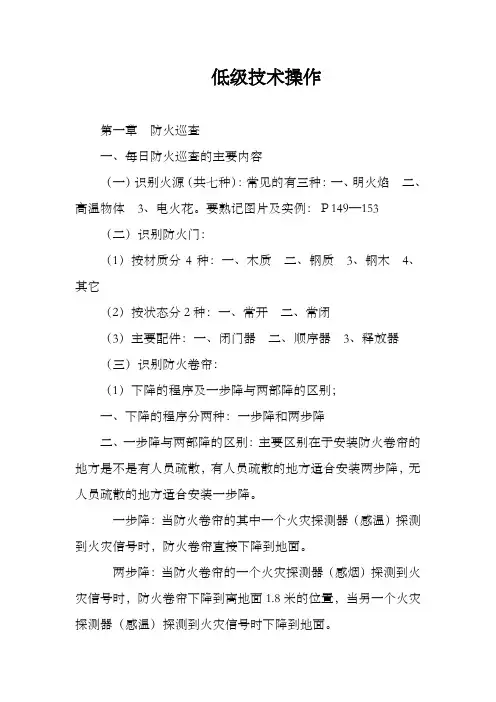

低级技术操作第一章防火巡查一、每日防火巡查的主要内容（一）识别火源（共七种）：常见的有三种：一、明火焰二、高温物体3、电火花。

要熟记图片及实例：Ｐ149—153（二）识别防火门：（1）按材质分4种：一、木质二、钢质3、钢木4、其它（2）按状态分2种：一、常开二、常闭（3）主要配件：一、闭门器二、顺序器3、释放器（三）识别防火卷帘：（1）下降的程序及一步降与两部降的区别；一、下降的程序分两种：一步降和两步降二、一步降与两部降的区别：主要区别在于安装防火卷帘的地方是不是有人员疏散，有人员疏散的地方适合安装两步降，无人员疏散的地方适合安装一步降。

一步降：当防火卷帘的其中一个火灾探测器（感温）探测到火灾信号时，防火卷帘直接下降到地面。

两步降：当防火卷帘的一个火灾探测器（感烟）探测到火灾信号时，防火卷帘下降到离地面1.8米的位置，当另一个火灾探测器（感温）探测到火灾信号时下降到地面。

（2）两个探测器的类型：一个是感烟探测器，另一个是感温探测器。

（3）防火卷帘双侧火灾探测器的安装要求：一、在防火卷帘双侧都要安装，而且是要交叉对称安装，即感温探测器对面的是感烟探测器，感烟探测器对面的是感温探测器。

二、火灾探测器要安装在离防火卷帘帘面约50ＣＭ的位置。

（4）识别防火阀及排烟防火阀：防火阀：安装在送风口地。

当温度达到70度时就会自动关闭。

排烟防火阀：安装在跨越防火分区或楼板的墙体位置。

当温度达到280度时就会自动关闭。

（四）识别安全疏散设施：一、安全出口，二、疏散通道，3、疏散指示标志，4、应急照明灯。

安全出口标志，应急广播。

二、按期防火检查的主要内容（一）应急照明灯自检方式一、（通电检测）：在通电情形下直接按下应急照明灯实验按钮，应急照明灯亮则正常；二、（断电检测）：直接拔掉应急照明灯的插头，应急照明灯亮则正常。

（二）疏散指示标志的自检方式：：一、（通电检测）：在通电情形下直接按下疏散指示标志实验按钮，疏散指示标志闪亮则正常；二、（断电检测）：直接拔掉疏散指示标志的插头，疏散指示标志亮则正常。
