专题05能量观点和动量观点在电磁学中的应用【要点提炼】1.电磁学中的功能关系(1)电场力做功与电势能的关系：W 电＝－ΔE p 电。
推广：仅电场力做功，电势能和动能之和守恒；仅电场力和重力及系统内弹力做功，电势能和机械能之和守恒。
(2)洛伦兹力不做功。
(3)电磁感应中的功能关系其他形式的能量――→克服安培力做功电能――→电流做功焦耳热或其他形式的能量2．电路中的电功和焦耳热(1)电功：W 电＝UIt ；焦耳热：Q ＝I 2Rt 。
(2)纯电阻电路：W 电＝Q ＝UIt ＝I 2Rt ＝U 2Rt ，U ＝IR 。
(3)非纯电阻电路：W 电＝Q ＋E 其他，U >IR 。
(4)求电功或电热时用有效值。
(5)闭合电路中的能量关系电源总功率任意电路：P 总＝EI ＝P 出＋P 内纯电阻电路：P 总＝I 2(R ＋r )＝E 2R ＋r电源内部消耗的功率P 内＝I 2r ＝P 总－P 出电源的输出功率任意电路：P 出＝UI ＝P 总－P 内纯电阻电路：P 出＝I 2R ＝E 2R（R ＋r ）2P 出与外电阻R 的关系电源的效率任意电路：η＝P出P总×100%＝UE×100%纯电阻电路：η＝RR＋r×100%由P出与外电阻R的关系可知：①当R＝r时，电源的输出功率最大为P m＝E24r。
②当R>r时，随着R的增大输出功率越来越小。
③当R<r时，随着R的增大输出功率越来越大。
④当P出<P m时，每个输出功率对应两个外电阻R1和R2，且R1R2＝r2。
3．动量观点在电磁感应中的应用(1)动量定理在电磁感应中的应用导体在磁场对感应电流的安培力作用下做非匀变速直线运动时，在某过程中由动量定理有：BL I1Δt1＋BL I2Δt2＋BL I3Δt3＋…＝m v－m v0通过导体横截面的电荷量q＝I1Δt1＋I2Δt2＋I3Δt3＋…得BLq＝m v－m v0，在题目涉及通过电路横截面的电荷量q时，可考虑用此表达式。

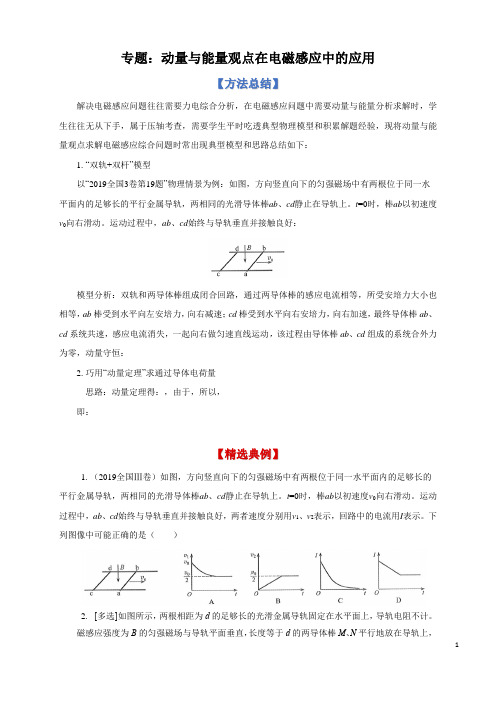

专题：动量与能量观点在电磁感应中的应用【方法总结】解决电磁感应问题往往需要力电综合分析，在电磁感应问题中需要动量与能量分析求解时，学生往往无从下手，属于压轴考查，需要学生平时吃透典型物理模型和积累解题经验，现将动量与能量观点求解电磁感应综合问题时常出现典型模型和思路总结如下：1.“双轨+双杆”模型以“2019全国3卷第19题”物理情景为例：如图，方向竖直向下的匀强磁场中有两根位于同一水平面内的足够长的平行金属导轨，两相同的光滑导体棒ab、cd静止在导轨上。
t=0时，棒ab以初速度v0向右滑动。
运动过程中，ab、cd始终与导轨垂直并接触良好：模型分析：双轨和两导体棒组成闭合回路，通过两导体棒的感应电流相等，所受安培力大小也相等，ab棒受到水平向左安培力，向右减速；cd棒受到水平向右安培力，向右加速，最终导体棒ab、cd系统共速，感应电流消失，一起向右做匀速直线运动，该过程由导体棒ab、cd组成的系统合外力为零，动量守恒：2.巧用“动量定理”求通过导体电荷量思路：动量定理得：，由于，所以，即：【精选典例】1.（2019全国Ⅲ卷）如图，方向竖直向下的匀强磁场中有两根位于同一水平面内的足够长的平行金属导轨，两相同的光滑导体棒ab、cd静止在导轨上。
t=0时，棒ab以初速度v0向右滑动。
运动过程中，ab、cd始终与导轨垂直并接触良好，两者速度分别用v1、v2表示，回路中的电流用I表示。
下列图像中可能正确的是（）2.[多选]如图所示，两根相距为d的足够长的光滑金属导轨固定在水平面上，导轨电阻不计。
磁感应强度为B的匀强磁场与导轨平面垂直，长度等于d的两导体棒M、N平行地放在导轨上，且电阻均为R、质量均为m，开始时两导体棒静止。
现给M一个平行导轨向右的瞬时冲量I，整个过程中M、N均与导轨接触良好，下列说法正确的是()A．回路中始终存在逆时针方向的电流B．N的最大加速度为B2Id2 2m2RC．回路中的最大电流为BId2mRD．N获得的最大速度为Im3.如图所示，PQ和MN是固定于倾角为30°斜面内的平行光滑金属轨道，轨道足够长，其电阻忽略不计。
电磁感应与动量的综合1．安培力的冲量与电量之间的关系：设想在某一回路中，一部分导体仅在安培力作用下运动时，安培力为变力，但其冲量可用它对时间的平均值进行计算，即tF I ∆=冲冲而＝B L （为电流对时间的平均值）F I I 故有：安培力的冲量t L I B I ∆⋅=冲而电量q =Δt ，故有I BLq I =冲因只在安培力作用下运动 BLq =mv 2－mv 1 BLPq ∆=2．感应电量与磁通量的化量的关系：R n t R t n t R E t I q ∆Φ=∆⋅∆∆Φ=∆⋅=∆⋅=若磁感应强度是匀强磁场，R BLx R S B R q =∆=∆Φ=以电量作为桥梁，把安培力的冲量、动量变化量与回路磁通量的变化量、导体棒的位移联系起来。
例1．如图所示，在光滑的水平面上，有一垂直向下的匀强磁场分布在宽度为L 的区域内，现有一个边长为a （a <L ）的正方形闭合线圈以初速度v 0垂直磁场边界滑过磁场后，速度为v (v <v 0)，那么线圈A ．完全进入磁场中时的速度大于（v 0+v ）/2B ．完全进入磁场中时的速度等于（v 0+v ）/2C ．完全进入磁场中时的速度小于（v 0+v ）/2D ．以上情况均有可能例2．在水平光滑等距的金属导轨上有一定值电阻R ，导轨宽d ，电阻不计，导体棒AB 垂直于导轨放置，质量为m ，整个装置处于垂直导轨平面向上的匀强磁场中，磁感应强度为B 。
现给导体棒一水平初速度v 0，求AB 在导轨上滑行的距离。
例3．如图所示，两根足够长的平行金属导轨固定于同一水平面内，导轨间的距离为L ，导轨上平行放置两根导体棒ab 和cd ，构成矩形回路。
已知两根导体棒的质量均为m 、电阻均为R ，其它电阻忽略不计，整个导轨处于竖直向上的匀强磁场中，磁感应强度为B ，导体棒均可沿导轨无摩擦的滑行。
开始时，导体棒cd 静止、ab 有水平向右的初速度v 0，两导体棒在运动中始终不接触。
电磁感应的综合应用命题点一 电磁感应中的动量和能量的应用 （一）电磁感应中的能量问题 1.求解电能应分清两类情况(1)若回路中电流恒定，可以利用电路结构及UIt W =或t 2R I Q =直接进行计算. (2)若电流变化，则①利用安培力做功求解：电磁感应中产生的电能等于克服安培力所做的功；②利用能量守恒求解：若只有电能与机械能的转化，则减少的机械能等于产生的电能. 2.电磁感应现象中的能量转化3.求解焦耳热Q 的三种方法（二）动量定理在电磁感应问题中的运用 研究对象：切割磁感线的单棒（或矩形框） 规律：动量定理、电流定义式（三）动量守恒定律在电磁感应问题中的运用研究对象：切割磁感线的双棒（等长）规律：(1)动量守恒定律(2)能量转化规律系统机械能的减小量等于内能的增加量. （类似于完全非弹性碰撞）等距双棒特点分析1．电路特点刚开始棒2相当于电源;棒1受安培力而加速起动,运动后产生反电动势.1 22．电流特点3．两棒的运动情况特点棒1做加速度减小的加速运动棒2做加速度减小的减速运动最终两棒具有共同速度（四）电磁感应中的“杆+导轨”模型常见类型单杆水平式(导轨光滑)设运动过程中某时刻棒的速度为v,加速度为a=Fm-22B L vmR,a,v同向,随v的增加,a减小,当a=0时,v最大,I=BLvR恒定单杆倾斜式(导轨光滑)杆释放后下滑,开始时a=gsin α,速度v↑→E=BLv↑→I=ER↑→F=BIL↑→a↓,当F=mgsin α时,a=0,v最大双杆切割式(导轨光滑)杆MN做变减速运动,杆PQ做变加速运动,稳定时,两杆的加速度均为零,以相等的速度匀速运动.对系统动量守恒,对其中某杆适用动量定理学科&网光滑不等距导轨杆MN做变减速运动,杆PQ做变加速运动,稳定时,两杆的加速度均为零,两杆以不同的速度做匀速运动含“源”水平光滑导轨(v0=0)S闭合,ab杆受安培力F=BLEr,此时a=BLEmr,速度v↑⇒E感=BLv↑⇒I↓⇒F=BIL↓⇒加速度a↓,当E感=E时,v最大,且v m=EBL含“容”水平光滑导轨(v0=0)拉力F恒定,开始时a=Fm,速度v↑⇒E=BLv↑,经过Δt速度为v+Δv,此时E′=BL(v+Δv),电容器增加的电荷量ΔQ=CΔU=C(E′-E)=CBLΔv,电流I=Qt∆∆=CBL vt∆∆=CBLa,安培力F安=BIL=CB2L2a,F-F安=ma,a=22Fm B L C+,所以杆做匀加速运动vvtOv注:在以上模型中,受到的外力F 可以是拉力或重力,也可以是它们的合力或分力,例如导体棒沿光滑平行倾斜导轨下滑,无重力之外的外力时,重力的下滑分力将成为合外力.电磁感应与动量结合问题高考真题1．（2018高考天津理综）真空管道超高速列车的动力系统是一种将电能直接转换成平动动能的装置。
电磁感应与动量的综合1．安培力的冲量与电量之间的关系：设想在某一回路中，一部分导体仅在安培力作用下运动时，安培力为变力，但其冲量可用它对时间的平均值进行计算，即 I 冲 F 安 t而 F ＝B I L（ I 为电流对时间的平均值）故有：安培力的冲量 I 冲 BI L t而电量 q= I t，故有I冲BLq因只在安培力作用下运动PBLq=mv2－ mv1qBLEn2．感应电量与磁通量的化量的关系：q I t t t ntRR R若磁感应强度是匀强磁场，qB S BLxR R R以电量作为桥梁，把安培力的冲量、动量变化量与回路磁通量的变化量、导体棒的位移联系起来。
例 1．如图所示，在光滑的水平面上，有一垂直向下的匀强磁场分布在宽度为 L 的区域内，现有一个边长为 a（ a<L ）的正方形闭合线圈以初速度 v0垂直磁场边界滑过磁场后，速度为v(v<v0)，那么线圈A ．完全进入磁场中时的速度大于（ v0+v） /2B ．完全进入磁场中时的速度等于（v0+v） /2C．完全进入磁场中时的速度小于（v0+v） /2D．以上情况均有可能例 2．在水平光滑等距的金属导轨上有一定值电阻R，导轨宽 d ，电阻不计，导体棒 AB 垂直于导轨放置，质量为m，整个装置处于垂直导轨平面向上的匀强磁场中，磁感应强度为 B。
现给导体棒一水平初速度v0，求 AB 在导轨上滑行的距离。
例 3．如图所示，两根足够长的平行金属导轨固定于同一水平面内，导轨间的距离为L，导轨上平行放置两根导体棒 ab 和 cd，构成矩形回路。
已知两根导体棒的质量均为m、电阻均为 R，其它电阻忽略不计，整个导轨处于竖直向上的匀强磁场中，磁感应强度为B，导体棒均可沿导轨无摩擦的滑行。
开始时，导体棒cd 静止、 ab 有水平向右的初速度 v0，两导体棒在运动中始终不接触。
求：⑴开始时，导体棒ab 中电流的大小和方向；⑵从开始到导体棒cd 达到最大速度的过程中，矩形回路产生的焦耳热；⑶当ab 棒速度变为3v0/4 时， cd 棒加速度的大小。
2020版《3年高考2年模拟》（二轮）专有资源
1 / 1
十、应用“三大观点”解决电学综合问题
知识点1 电磁感应中的动量和能量观点解题方法
基础回扣
1.应用动量定理可以由动量变化来求解变力的冲量。
如在导体棒做非匀变速直线运动的问题中,应用动量定理可以解决牛顿运动定律不易解答的问题。
2.在相互平行的水平轨道间的双棒做切割磁感线运动时,由于这两根导体棒所受的安培力等大反向,合外力为零,若不受其他外力,两导体棒的总动量守恒,解决此类问题往往要应用动量守恒定律。
易错辨析
电磁感应问题中常常用到“B I LΔt=BLq=BL·n ΔΦR =ΔP”这一关系,这是很多涉及动量电磁感应问题的突破点。
知识点2 电场中动量和能量观点解题方法
基础回扣
动量守恒定律与其他知识综合应用类问题的求解,与一般的力学问题求解思路并无差异,只是问题的情景更复杂多样,分析清楚物理过程,正确识别物理模型是解决问题的关键。
易错辨析
带电体在电场中的问题有时不能应用牛顿运动定律分析,可以应用动量定理或动量守恒定律分析。
知识点3 电磁感应中的“动量”观点解题方法
基础回扣
动量定理与动量守恒定律也可以解决带电粒子或带电体在磁场中运动问题,此类问题往往运动过程较为复杂或是涉及到多个物体,应用牛顿运动定律不好解决,但应用动量知识可以解决。
易错辨析
准确判断出带电粒子在磁场中哪一过程动量守恒是易错点。
电磁感应与动量、能量的综合应用题组一：动量守恒、动量定理【例1】如图所示，两根间距为l的光滑金属导轨（不计电阻），由一段圆弧部分与一段无限长的水平段部分组成。
其水平段加有竖直向下方向的匀强磁场，其磁感应强度为B，导轨水平段上静止放置一金属棒cd，质量为2m。
，电阻为2r。
另一质量为m，电阻为r的金属棒ab，从圆弧段M处由静止释放下滑至N处进入水平段，圆弧段MN半径为R，所对圆心角为60°，求：（1）ab棒在N处进入磁场区速度多大？此时棒中电流是多少？（2）cd棒能达到的最大速度是多大？（3）cd棒由静止到达最大速度过程中，系统所能释放的热量是多少？【例2】（动量定律）如图所示，两根平行的金属导轨，固定在同一水平面上，磁感应强度B=0.50T的匀强磁场与导轨所在平面垂直，导轨的电阻很小，可忽略不计。
导轨间的距离l=0.20m。
两根质量均为m=0.10kg的平行金属杆甲、乙可在导轨上无摩擦地滑动，滑动过程中与导轨保持垂直，每根金属杆的电阻为R=0.50Ω。
在t=0时刻，两杆都处于静止状态。
现有一与导轨平行、大小为0.20N的恒力F作用于金属杆甲上，使金属杆在导轨上滑动。
经过t=5.0s，金属杆甲的加速度为a=1.37m/s2，问此时两金属杆的速度各为多少？【例3】两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L。
导轨上面横放着两根导体棒ab和cd，构成矩形回路，如图所示．两根导体棒的质量皆为m，电阻皆为R，回路中其余部分的电阻可不计．在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B．设两导体棒均可沿导轨无摩擦地滑行．开始时，棒cd静止，棒ab有指向棒cd的初速度v0．若两导体棒在运动中始终不接触，求：（1）在运动中产生的焦耳热最多是多少．（2）当ab棒的速度变为初速度的3/4时，cd棒的加速度是多少？ Bv0La c db12habB 二：二级结论 电磁感应中的一个重要推论——安培力的冲量公式RBLBLq t BLI t F ∆Φ==∆=∆ 【例3】如图所示，在光滑的水平面上，有一垂直向下的匀强磁场分布在宽为L 的区域内，有一个边长为a （a <L ）的正方形闭合线圈以初速v 0垂直磁场边界滑过磁场后速度变为v （v <v 0）那么A ．完全进入磁场中时线圈的速度大于（v 0+v ）/2；B ．安全进入磁场中时线圈的速度等于（v 0+v ）/2；C ．完全进入磁场中时线圈的速度小于（v 0+v ）/2；D ．以上情况A 、B 均有可能，而C 是不可能的【例4】光滑U 型金属框架宽为L ，足够长，其上放一质量为m 的金属棒ab ，左端连接有一电容为C 的电容器，现给棒一个初速v 0，使棒始终垂直框架并沿框架运动，如图所示。
求导体棒的最终速度。
解析：当金属棒ab 做切割磁力线运动时，要产生感应电动势，这样，电容器C 将被充电，ab 棒中有充电电流存在，ab 棒受到安培力的作用而减速，当ab 棒以稳定速度v 匀速运动时，有：BLv =U C =q/C而对导体棒ab 利用动量定理可得：-BLq =mv -mv 0 由上述二式可求得： CL B m mv v 220+= 四、针对练习1．如图所示，金属杆a 在离地h 高处从静止开始沿弧形轨道下滑，导轨平行的水平部分有竖直向上的匀强磁场B ，水平部分导轨上原来放有一金属杆b .已知杆的质量为m a ，且与b 杆的质量比为m a ∶m b =3∶４，水平导轨足够长，不计摩擦，求：（1）a 和b 的最终速度分别是多大？（2）整个过程中回路释放的电能是多少？（3）若已知a 、b 杆的电阻之比R a ∶R b =3∶4，其余电阻不计，整个过程中a 、b 上产生的热量分别是多少？2．如图所示，abcd 和a /b /c /d /为水平放置的光滑平行导轨，区域内充满方向竖直向上的匀强磁场。
ab 、a /b /间的宽度是cd 、c /d /间宽度的2倍。
设导轨足够长，导体棒ef 的质量是棒gh 的质量的2倍。
现给导体棒ef 一个初速度v 0，沿导轨向左运动，当两棒的速度稳定时，两棒的速度分别是多少？La aabCv 0a ab b/d d /cc / efg h33． 水平放置的平行金属框架宽L =0.2m ，质量为m =0.1kg 的金属棒ab 放在框架上，并且与框架的两条边垂直。
整个装置放在磁感应强度B =0.5T ，方向垂直框架平面的匀强磁场中，如图所示。
金属棒ab 在F =2N 的水平向右的恒力作用下由静止开始运动。
电路中除R =0.05Ω外，其余电阻、摩擦阻力均不考虑。
试求当金属棒ab 达到最大速度后，撤去外力F ，此后感应电流还能产生的热量。
（设框架足够长）4．如图所示位于竖直平面的正方形平面导线框abcd ，边长为L =10cm ，线框质量为m =0.1kg ，电阻为R =0.5Ω，其下方有一匀强磁场区域，该区域上、下两边界间的距离为H （ H > L ），磁场的磁感应强度为B =5T ，方向与线框平面垂直。
今线框从距磁场上边界h =30cm 处自由下落，已知线框的dc 边进入磁场后，ab 边到达上边界之前的某一时刻线框的速度已达到这一阶段的最大值，问从线框开始下落到dc 边刚刚到达磁场下边界的过程中，磁场作用于线框的安培力做的总功是多少？（g =10m/s 2）5．如图所示，在匀强磁场区域内与B 垂直的平面中有两根足够长的固定金属平行导轨，在它们上面横放两根平行导体棒构成矩形回路，长度为L ，质量为m ，电阻为R ，回路部分导轨电阻可忽略，棒与导轨无摩擦，不计重力和电磁辐射，且开始时图中左侧导体棒静止，右侧导体棒具有向右的初速v 0，试求两棒之间距离增长量x 的上限。
6．如图所示，电动机牵引一根原来静止的、长L 为1m 、质量m 为0.1kg 的导体棒MN 上升，导体棒的电阻R 为1Ω，架在竖直放置的框架上，它们处于磁感应强度B 为1T 的匀强磁场中，磁场方向与框架平面垂直。
当导体棒上升h =3.8m 时，获得稳定的速度，导体棒上产生的热量为2J ，电动机牵引棒时，电压表、电流表的读数分别为7V 、1A ，电动机内阻r 为1Ω，不计框架电阻及一切摩擦，求：（1）棒能达到的稳定速度；（2）棒从静止至达到稳定速度所需要的时间。
b aR× × × × × × × ×v4参考答案：例三：解析：设线圈完全进入磁场中时的速度为v x 。
线圈在穿过磁场的过程中所受合外力为安培力。
对于线圈进入磁场的过程，据动量定理可得：=∆Φ-=∆-RBa t F 02mv mv R Ba Ba x -=- 对于线圈穿出磁场的过程，据动量定理可得： =∆Φ-=∆-RBa t F x mv mv R Ba Ba -=-2 由上述二式可得20vv v x +=，即B 选项正确。
1．（1）v a =v b =73gh 2（2）ΔE = 72m a gh （3）Q a =73ΔE =4912m a gh ， Q b =74E =4916m a gh2．解析：当两棒的速度稳定时，回路中的感应电流为零，设导体棒ef 的速度减小到v 1， 导体棒gh 的速度增大到v 2，则有2BLv 1-BLv 2=0，即v 2=2v 1。
对导体棒ef 由动量定理得：01222mv mv t I BL -=∆--对导体棒gh 由动量定理得：02-=∆-mv t I BL 由以上各式可得：020132,31v v v v ==3．解析 当金属棒ab 所受恒力F 与其所受磁场力相等时，达到最大速度v m .由F =R v L B m 22 解得：v m =22LB FR=10 m/s .此后，撤去外力F ，金属棒ab 克服磁场力做功，使其机械能向电能转化，进而通过电阻R 发热，此过程一直持续到金属棒ab 停止运动。
所以，感应电流在此过程中产生的热量等于金属棒损失的机械能，即Q =221m mv =5J. 4．解析：线框达到最大速度之前所受的安培力F =RvL B 22随速度v 的变化而变化，所以直接求解安培力做的总功较为困难，而用能量守恒的思想便可迎刃而解。
设线框的最大速度为v m ，此后直到ab 边开始进入磁场为止，线框做匀速直线运动，此过程中线框的动能不变。
由mg = Rv L B m 22 解得 v m =22L B mgR= 2m/s全部进入后，无安培力，因此只需考虑从开始下落到刚好全部进入时，这段时间内线框因克服安培力做功而损失的机械能为：mg （h+ L ）－221m mv =0.2 J.5所以磁场作用于线框的安培力做的总功是－0.2J5．解析：当ab 棒运动时，产生感应电动势，ab 、cd 棒中有感应电流通过，ab 棒受到安培力作用而减速，cd 棒受到安培力作用而加速。
当它们的速度相等时，它们之间的距离最大。
设它们的共同速度为v ，则据动量守恒定律可得：mv 0＝2mv ，即021v v =。
对于cd 棒应用动量定理可得： BLq =mv -0=021mv所以，通过导体棒的电量q =BLmv 20而tRI ∆∆==φεε,2 所以q =R BLxt t I 2=∆∆Φ=∆ 由上述各式可得： x =220LB R mv 。
6．解析：（1）电动机的输出功率为：62=-=r I IU P 出W电动机的输出功率就是电动机牵引棒的拉力的功率，所以有Fv P =出 其中F 为电动机对棒的拉力，当棒达稳定速度时L I B mg F '+= 感应电流RBLvR E I ==' 由①②③式解得，棒达到的稳定速度为2=v m/s（2）从棒由静止开始运动至达到稳定速度的过程中，电动机提供的能量转化为棒的机械能和内能，由能量守恒定律得：Q mv mgh t P ++=221出 解得 t =1s。
