CISCO控制器无线AP配置方法

关于Cisco控制器的操作系统为IOS系统，初始配置如同Cisco交换机和路由器一样，我们可以使用Console线缆接到WLC（WLAN Ctroller）Console端口对其进行初始化配置，然后再使用GUI的方式进行深入功能的配置。

1、基本配置（1）、配置控制器管理接口配置步骤：∙show interface detailed management*/显示管理接口的设置信息config wlan disable wlan-number*/关闭设备上所有WLAN∙config interface address management ip-addr ip-netmask gateway */配置管理接口的地址、掩码、网关config interface vlan management {vlan-id | 0}*/配置管理接口VLAN，0代表untagged VLAN，非0值代表tagged VLAN，而思科控制器只识别tagged VLAN。

config interface port management physical-ds-port-number*/配置管理接口的物理目的端口config interface dhcpmanagement ip-address-of-primary-dhcp [ip-address-of-secondary-dhcp-serve r]*/配置管理接口的主DHCP服务器和次DHCP服务器。

config interface acl management access-control-list-name*/配置管理接口的ACL（控制列表）∙∙∙∙∙∙∙∙∙save config*/保存配置∙show interface detailed management*/显示管理接口的设置信息（2）、配置AP管理接口配置步骤：∙show interface summary*/显示接口汇总信息∙show interface detailed ap-manager*/显示AP管理接口设置信息config wlan disable wlan-number*/关闭该接wlan通讯config interface address ap-manager ip-addr ip-netmask gateway */配置AP管理接口的IP地址、掩码、网关config interface vlan ap-manager {vlan-id | 0}*/配置AP管理接口的VLAN，0代表untagged VLAN，非0值代表tagged VLAN，而思科控制器只识别tagged VLAN。

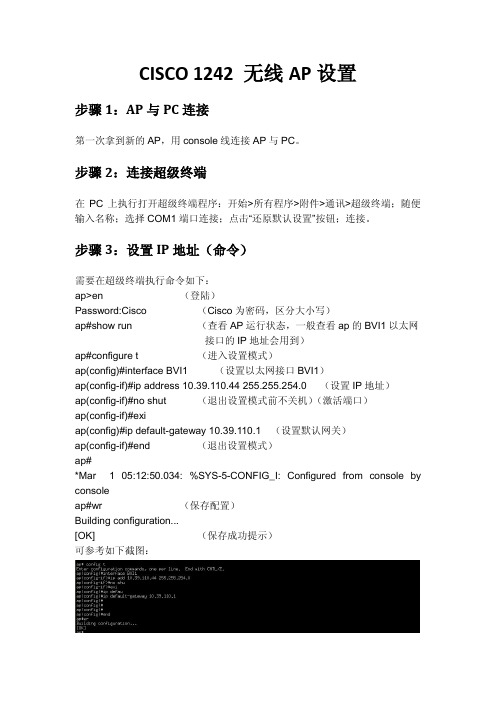

CISCO 1242 无线AP设置步骤1：AP与PC连接第一次拿到新的AP，用console线连接AP与PC。

步骤2：连接超级终端在PC上执行打开超级终端程序：开始>所有程序>附件>通讯>超级终端；随便输入名称；选择COM1端口连接；点击“还原默认设置”按钮；连接。

步骤3：设置IP地址（命令）需要在超级终端执行命令如下：ap>en （登陆）Password:Cisco （Cisco为密码，区分大小写）ap#show run （查看AP运行状态，一般查看ap的BVI1以太网接口的IP地址会用到）ap#configure t （进入设置模式）ap(config)#interface BVI1 （设置以太网接口BVI1）ap(config-if)#ip address 10.39.110.44 255.255.254.0 （设置IP地址）ap(config-if)#no shut （退出设置模式前不关机）（激活端口）ap(config-if)#exiap(config)#ip default-gateway 10.39.110.1 （设置默认网关）ap(config-if)#end （退出设置模式）ap#*Mar 1 05:12:50.034: %SYS-5-CONFIG_I: Configured from console by consoleap#wr （保存配置）Building configuration...[OK] （保存成功提示）可参考如下截图：步骤4：进入AP设置界面初始IP设置好之后，用网线把AP与PC连接，打开IE输入刚才设置的IP地址如下图后回车，弹出登录提示，在密码框输入：Cisco（区分大小写）步骤5：修改IP地址（界面）如果需要修改刚才设置的IP信息，点击左边EXPRESS SET-UP栏，选择Static IP，输入IP信息，点击页面右下角的“Apply”按钮保存设置。

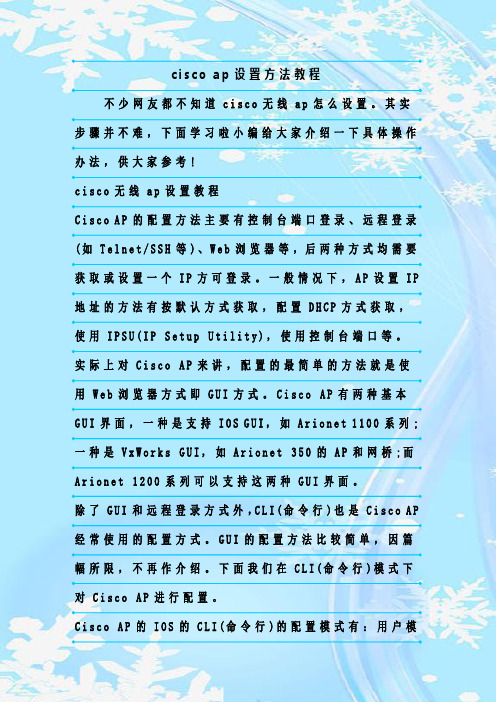

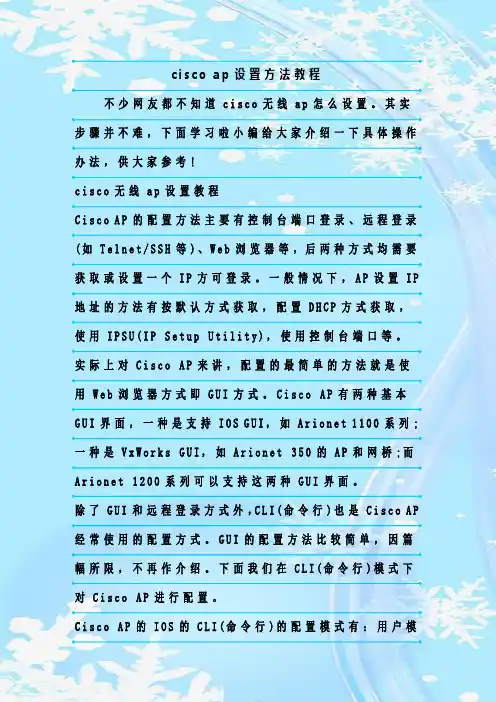

c i s c o a p设置方法教程不少网友都不知道c i s c o无线a p怎么设置。

其实步骤并不难，下面学习啦小编给大家介绍一下具体操作办法，供大家参考!c i s c o无线a p设置教程C i s c o A P的配置方法主要有控制台端口登录、远程登录(如T e l n e t/S S H等)、W e b浏览器等，后两种方式均需要获取或设置一个I P方可登录。

一般情况下，A P设置I P 地址的方法有按默认方式获取，配置D H C P方式获取，使用I P S U(I P S e t u p U t i l i t y)，使用控制台端口等。

实际上对C i s c o A P来讲，配置的最简单的方法就是使用W e b浏览器方式即G U I方式。

C i s c o A P有两种基本G U I界面，一种是支持I O S G U I，如A r i o n e t 1100系列;一种是V x W o r k s G U I，如A r i o n e t350的A P和网桥;而A r i o n e t1200系列可以支持这两种G U I界面。

除了G U I和远程登录方式外，C L I(命令行)也是C i s c o A P 经常使用的配置方式。

G U I的配置方法比较简单，因篇幅所限，不再作介绍。

下面我们在C L I(命令行)模式下对C i s c o A P进行配置。

C i s c o A P的I O S的C L I(命令行)的配置模式有：用户模式、特权模式、全局模式、接口模式、线路模式等等，它的命令提示符、基本配置命令与基于C i s c o I O S系统的路由器和交换机C L I的模式也基本相同，如果您对各种模式还不熟悉，请您参照路由器和交换机的基本模式配置章节。

1、配置主机名注意：h o s t n a m e n a m e命令中的n a m e名称必须符合A R P A N E T主机名的规则，最多为63个字符，并且必须以一个字母开头，结尾必须是一个字母或数字，中间只能是字母、数字或连接符。

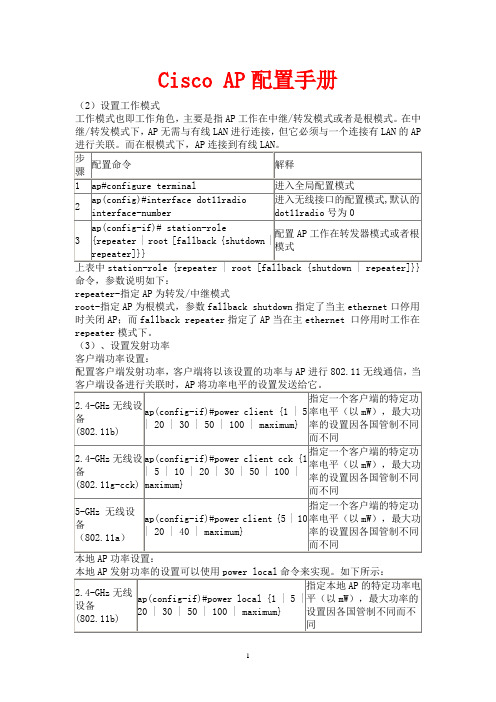

Cisco AP 配置手册（2）设置工作模式工作模式也即工作角色，主要是指AP 工作在中继/转发模式或者是根模式。

在中继/转发模式下，AP 无需与有线LAN 进行连接，但它必须与一个连接有LAN 的AP命令，参数说明如下：repeater-指定AP 为转发/中继模式root-指定AP 为根模式，参数fallback shutdown 指定了当主ethernet 口停用时关闭AP ；而fallback repeater 指定了AP 当在主ethernet 口停用时工作在repeater 模式下。

（3）、设置发射功率 客户端功率设置：配置客户端发射功率，客户端将以该设置的功率与AP 进行802.11无线通信，当可以使用CCK功率等级，CCK（补充编码键控）模式下可以由IEEE802.11b和IEEE802.11g设备来支持，而OFDM模式下可以由IEEE802.11a和IEEE802.11g 设备来支持。

举例说明：配置指定客户端发射功率为20mW：ap(config-if)# power client 20配置指定本地AP发射功率为20mW：ap(config-if)# power local 20speed {[1.0] [2.0] [5.5]…中可选参数的设置是指允许AP使用非基本设置，即AP只以这些速率发送单播包；speed [basic-1.0] [basic-2.0]…中可选参数的设置是指允许AP使用基本设置来发送所有单播和组播数据包。

至少一个AP的速率必须被配置为基本设置。

[rang]可选参数是指设置数据速率以获得最佳范围。

[throughput]可选参数是指设置数据率以获得最佳吞吐量。

[default]可选参数是指将数据率设置为默认。

注意：IEEE802.11g无线功率在上升至100mW时，可以达到1M，2M，5.5M和11M的速度；对于6M，9M，12M，18M，24M，36M，48M和54Mbps数据速率，可以在802.11g 最大无线功率为30mW时实现。

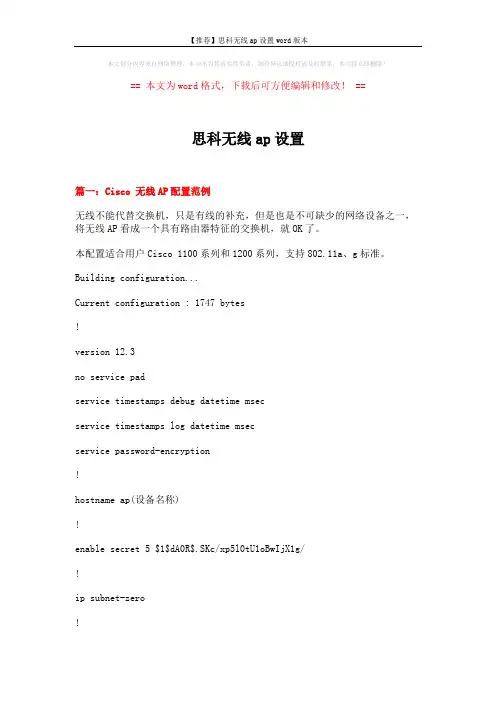

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==思科无线ap设置篇一：Cisco 无线AP配置范例无线不能代替交换机，只是有线的补充，但是也是不可缺少的网络设备之一，将无线AP看成一个具有路由器特征的交换机，就OK了。

本配置适合用户Cisco 1100系列和1200系列，支持802.11a、g标准。

Building configuration...Current configuration : 1747 bytes!version 12.3no service padservice timestamps debug datetime msecservice timestamps log datetime msecservice password-encryption!hostname ap(设备名称)!enable secret 5 $1$dA0R$.SKc/xp5l0tU1oBwIjX1g/!ip subnet-zero!!no aaa new-model!dot11 ssid XXXX(设置802.11协议的SSID名称)authentication open(802.11认证开启)!power inline negotiation prestandard source!!username Cisco password 7 00271A150754(登陆的名和密码)!bridge irb!!interface Dot11Radio0(设备AP的无线接口0的配置)no ip addressno ip route-cache!encryption key 1 size 128bit 7 5C7D0E2CA14A8319BBF2C6061D68 transmit-key(1设置一个128bit的密码) encryption mode wep mandatory（开放式WEP 的模式）!ssid xxxx (再次设置接口的SSID)!speed basic-1.0 basic-2.0 basic-5.5 6.0 9.0 basic-11.0 12.0 18.0 24.0 36.0 48.0（速率）54.0station-role rootantenna gain 128bridge-group 1bridge-group 1 subscriber-loop-controlbridge-group 1 block-unknown-sourceno bridge-group 1 source-learningno bridge-group 1 unicast-floodingbridge-group 1 spanning-disabled!interface Dot11Radio1no ip addressno ip route-cachespeed basic-6.0 9.0 basic-12.0 18.0 basic-24.0 36.0 48.0 54.0station-role rootantenna gain 128 （天线的功率）bridge-group 1bridge-group 1 subscriber-loop-controlbridge-group 1 block-unknown-sourceno bridge-group 1 source-learningno bridge-group 1 unicast-floodingbridge-group 1 spanning-disabled!。

C i s c o系列无线A P设置指南注：此配置指南适用于CiscoAIR-AP1230A-A-K9、CiscoAIR-AP1242AG-C-K9、CiscoAIR-LAP1131AG-C-K9等常见Cisco无线AP，其他型号也可参考以下设置方法。

一．无线AP初始化设置步骤本设置方法主要针对出厂时未经过初始化设置的Cisco类无线AP，如AP已经初始化，请跳过此节进行设置。

1．用原装console线（如图：1所示）RJ-45端连接AP“CONSOLE”端口，再将console线9针（母头）端连接PC主机串口，建议使用主板自带的串口；图：12．在PC上执行点击：开始--程序--附件--通讯--超级终端，输入名称：“Cisco”，选择COM端口，点击“配置（F）...”按钮，再点击“还原默认设置”按钮，最后点击“确定”按钮，进入配置界面；3．使用命令设置无线APIP地址需要在超级终端执行如下命令（红色部分为输入字符）：ap>en（登陆）Password:Cisco（Cisco为密码，区分大小写）ap#showrun（查看AP运行状态，一般查看ap的BVI1以太网接口的IP地址会用到）ap#configuret（进入设置模式）ap(config)#interfaceBVI1（设置以太网接口BVI1）ap(config-if)#ipaddress5.0（设置IP地址）ap(config-if)#noshut（退出设置模式前不关机）（激活端口）ap(config-if)#exiap(config)#ipdefault-gateway（设置默认网关,可自行选择是否设置）ap(config-if)#end（退出设置模式）ap#*Mar105:12:50.034:%SYS-5-CONFIG_I:Configuredfromconsolebyconsoleap#wr（保存配置）Buildingconfiguration...[OK]（保存成功提示）详细请参考以下图：2所示截图4． Cisco 无线AP 只有经过初始化设置后，才可直接输入初始化时的IP 地址进行WEB 界面管理配置。

cisco ap配置手册2010年9月3日星期五Cisco 胖AP 的基本设定 (Autonomous AP Basic Config)虽然Cisco的胖AP比市售的胖AP贵的许多，但市场上还是可以看见很多将Cisco的Thin AP更改为胖AP 单用的状况，原因是因为:不想常去"重开就会好"特别是需要一直放着提供无线服务的环境，不得不佩服它的技术。

下面针对胖AP的CLI基本设定做介绍(第一次有GUI的速度慢到让我想学CLI)，帮助大家快速设定这个胖子...(笑)Part 1. 快速让胖AP可用:Step.1 设定802.11的无线SSID:ap#config tap(config)#dot11 ssid MySSIDap(config-ssid)#authentication openap(config-ssid)#guest-mode设定的同时，也必需指令验证方式，我们先用开放验证(open)方式让它通就好。

而guest-mode是让SSID 进行广播，可以方便初始化的联机，为了安全可以不用设定(Client端需要指定好SSID才能联机)Step.2 指定无线讯号的SSID与开启无线通信:下面是一颗1131AG的AP，所以有两个协议802.11a与802.11g，分别在dot11Radio 0与dot11Radio 1，预设是关闭的，需要进去接口打开:ap(config)#int dot11Radio 0ap(config-if)#ssid MySSIDap(config-if)#no shutdownap(config)#int dot11Radio 1ap(config-if)#ssid MySSIDap(config-if)#no shutdownStep.3 设定BVI:如果是DHCP的环境是可以略过这个步骤，因为预设会自已抓好，Fat AP是靠BVI(Bridge Virtual Interface)来让实体网络与无线网络通讯，所以必需设定一个实体环境的IP给它:ap(config-if)#int bvi 1ap(config-if)#ip addr dhcp或是以手动指定IP:ap(config-if)#int bvi 1ap(config-if)#ip addr 192.168.1.3 255.255.255.0搞定!!把自已的计算机利用无线连看看!!Part 2. 常用基本设定:ARP Cache:AP的运作就像Hub一样,广播是它们必做的事，开启Arp-Cache，可以加快效能(虽然感受不到)，当AP收到一个ARP封包，会比对Cache里的数据，如果不在Cache就不广播把封包丢掉，以减少广播封包。
