屋面工程细部做法集锦ppt课件
混凝土墩座泛水弧度统一美观
68
屋面工程细部做法集锦
（ 九 ） 屋 面 支 墩
屋面支墩面砖饰面
69
屋面工程细部做法集锦
（ 九 ） 屋 面 支 墩
空调机组支墩牢固排 列整齐
70
屋面工程细部做法集锦
一、屋面工程
（ 九 ） 屋 面 支 墩
灯座泛水设计别致，做工精细
71
屋面工程细部做法集锦
（ 九 ） 屋 面 支 墩
屋面泛水圆弧流畅均匀美观
36
屋面工程细部做法集锦
（ 三 ） 屋 面 泛 水
装饰色泽均匀、拼缝顺直、表面平整；装饰线角水平、垂直
37
屋面工程细部做法集锦
（ 三 ） 屋 面 泛 水
突出屋面结构圆弧顺直、色泽一致，分缝均匀
38
屋面工程细部做法集锦
（ 三 ） 屋 面 泛 水
屋面泛水采用不锈钢装饰，打胶严密
在一块地砖的正中
48
屋面工程细部做法集锦
一、屋面工程
（ 五 ） 屋 面 排 气 管 、 通 气 管
隔热屋面坡向正确，通气口做法规范、细致
49
屋面工程细部做法集锦
（ 五 ） 屋 面 排 气 管 、 通 气 管
混凝土墩座泛水弧度统一美观，屋面排气孔处理做工精细
50
屋面工程细部做法集锦
（ 五 ） 屋 面 排 气 管 、 通 气 管
屋面工程细部做法集锦
（ 三 ） 屋 面 泛 水
泛水高度符合设计要求顺直流畅
33
屋面工程细部做法集锦
（ 三 ） 屋 面 泛 水
屋面平整，分格缝清晰通顺，排水天沟弧度自然，排水流畅
34
屋面工程细部做法集锦
（ 三 ） 屋 面 泛 水
鲁班奖屋面工程细部做法(图片丰富
2023/5/24
22
22.女儿墙压顶面砖排砖合理，立 杆设置不锈钢圆台美观实用
2023/5/24
23
23.女儿墙压顶增加 线脚
2023/5/24
24
24.女儿墙檐口下端应做出鹰
嘴和滴水线
2023/5/24
25
25.不锈钢压条，精致耐用
2023/5/24
26
26.异型屋面泛水采用 与屋面砖同色的小规 格面砖，排砖整齐， 弧度一致
2023/5/24
27
27.泛水高度符合设计要求顺直 流畅
2023/5/24
28
28.屋面平整，分格缝清 晰通顺，排水天沟弧度自 然，排水流畅
2023/5/24
29
29.屋面转角及变形部位用 塑料线槽分格断开
2023/5/24
3030Βιβλιοθήκη 屋面泛水圆弧流畅均匀美 观2023/5/24
31
31.弧行泛水施工 精细
76
2023/5/24
76.面砖饰面的屋面构架
77
77.构架施工精良，角线 到位
2023/5/24
78
78.梁底上凹20mm, 有效防止雨水在梁 底积垢
2023/5/24
79
79.屋面雨水口采用平 箅子
2023/5/24
80
80.排气孔距屋面高 度小于25cm ，不符 合规范要求
2023/5/24
81
81.上人屋面通气 管高度不足2m ,不 符合规范要求
2023/5/24
82
82.上人屋面通气管不 牢固、不垂直
2023/5/24
83
2023/5/24
83.水落口设置位 置不当
屋面工程细部做法(3D示意图)
屋面工程精细化做法总体构造及要求说明：1、屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
2、防水层和屋面细部构造施工完成后，必须分阶段经雨后检查及淋水、蓄水检验，连续淋水不少于2小时，蓄水不少于24小时。
3、卷材防水的泛水收头应嵌入墙体凹槽内并用金属压条固定密封膏封闭，宜附加砼外挑挑檐和鹰嘴滴水或金属泛水板保护收头，避免雨水顺墙体渗入泛水内。
泛水高度距成型屋面不小于250mm。
4、伸出屋面保护层的管道、设备和预埋件（包括排气管）周围应做防水和固定锥台，其与保护层、防水锥台间留凹槽，并嵌填密封材料。
5、屋面找平层（保护层）应设置分格缝，分格缝间距宜4.0-6.0m，缝宽20mm，女儿墙周边分格缝缝宽为30mm。
6、嵌填的密封材料应与接缝两侧粘接牢固，表面应光滑，缝边应顺直，不得有气泡、开裂和剥离等缺陷。
7、檐口檐沟、天沟、女儿墙和出屋面保护层等细部构造应进行单独验收。
防水及保温层说明：1、屋面的保温层和防水层严禁在雨天、雪天和五级风及以上时施工。
2、水落口、泛水、变形缝和伸出屋面管道等处应设置多道设防，包括设置附加层。
3、铺设屋面隔汽层和防水层前，找坡层、找平层等基层必须干净、干燥。
找平层、保温层说明：1、找平层除严格坡度控制外，还应在收水后二次压光，使表面坚固、平整。
2、基层与突出屋面结构的交接处和基层的转角处，找平层均应做成圆弧形。
3、找平层宜设分割缝，保护层应设分格缝，并嵌填密封材料。
4、穿屋面立管管周与钢套管之间用嵌填密封材料，套管伸出屋面满足规范要求。
细部构造说明：1、屋顶风帽砼翻边与主体结构同时浇筑，高出屋面建筑做法顶面至少250mm。
2、雨水篦子安放处面层标高应比屋面面层低20mm，并确保篦子周围嵌填严密。
3、屋面面层分格缝或伸缩缝嵌入油膏或密封膏前应在缝内均匀涂刷冷底子油。
4、屋面、露台雨水斗和未封闭的阳台地漏需有防堵塞或防覆盖构造措施。

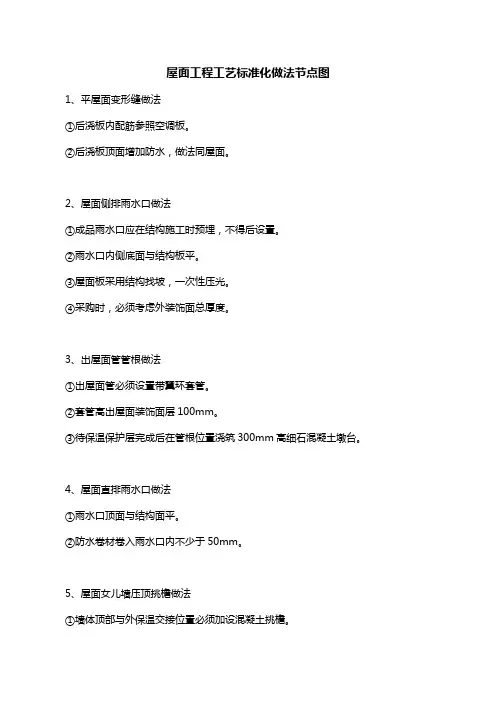

屋面工程工艺标准化做法节点图
屋面工程工艺标准化做法节点图1、平屋面变形缝做法①后浇板内配筋参照空调板。
②后浇板顶面增加防水，做法同屋面。
2、屋面侧排雨水口做法①成品雨水口应在结构施工时预埋，不得后设置。
②雨水口内侧底面与结构板平。
③屋面板采用结构找坡，一次性压光。
④采购时，必须考虑外装饰面总厚度。
3、出屋面管管根做法①出屋面管必须设置带翼环套管。
②套管高出屋面装饰面层100mm。
③待保温保护层完成后在管根位置浇筑300mm高细石混凝土墩台。
4、屋面直排雨水口做法①雨水口顶面与结构面平。
②防水卷材卷入雨水口内不少于50mm。
5、屋面女儿墙压顶挑檐做法①墙体顶部与外保温交接位置必须加设混凝土挑檐。
②挑檐出挑宽度同外保温厚度（有保温线条时，盖住线条）。
6、屋面水簸箕①采用15mm厚灰色花岗岩制作②粘结牢固，胶缝均匀顺直。
7、屋面泛水女儿墙、出屋面构件根部做圆弧泛水。
8、斜屋面钢筋头留置①钢筋头直径圆6。
②钢筋头双向间距900mm。
③钢筋头外露长度200mm。
③预埋钢筋头时许双向拉线找正。
9、斜屋面瓦湿铺节点①钢筋网片设置：屋脊位置通长设置一根圆6钢筋，垂直于屋脊方向钢筋间距不大于900mm，平行于屋脊方向钢筋间距根据屋面瓦尺寸确定。
②屋面瓦用双股铜丝与挂网钢筋绑扎牢固。
③铺瓦砂浆粘结面积不得小于90%。
10、湿铺脊瓦节点①通长挂线找直。
②双股铜丝压入砂浆内。
③座浆饱满。
11、湿铺沟瓦节点沟底位置无法铺设保温板，应采用保温砂浆铺设。
12、干挂檐口瓦节点①屋脊和檐口预埋圆8钢筋头，中距700mm。
②水泥瓦与挂瓦条采用双股铜丝绑扎或铁钉固定（详设计图纸）。
13、干挂瓦悬山节点①防水下反至檐口100mm。
②檐口抹灰收口应挂阳角钢板网。
14、干挂瓦屋脊节点①通长挂线找直。
②采用镀锌螺钉固定。
③成品托木支架与通长木方绑扎牢固。
④成品托木支架与预埋钢筋头焊接牢固。

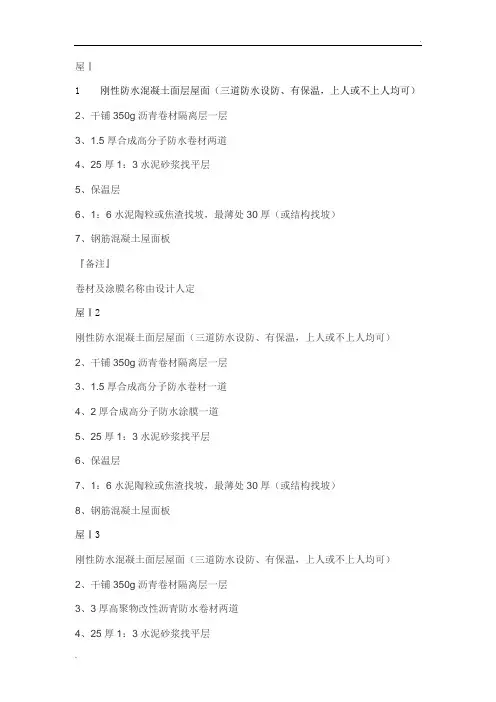

屋面做法图集
屋Ⅰ1 刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、1.5厚合成高分子防水卷材两道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板『备注』卷材及涂膜名称由设计人定屋Ⅰ2刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、1.5厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、25厚1：3水泥砂浆找平层6、保温层7、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）8、钢筋混凝土屋面板屋Ⅰ3刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、3厚高聚物改性沥青防水卷材两道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板屋Ⅰ4 铺地砖面层屋面（三道防水设防，有保温，上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、保温层8、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）9、钢筋混凝土屋面板屋Ⅰ5 铺地砖面层屋面（三道防水设防、倒置放，有保温，上人）1、40厚200×200或250×250彩色铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽10，用1：1水砂砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、保温层B4、1.5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）8、钢筋混凝土屋面板屋Ⅰ6 种植土屋面（三道防水设防、有保温，上人）1、250～500厚种植土屋面做法1、刚性防水面层一道，40厚C20细石混凝土捣实压光，内配φ6双向﹫150钢筋网片，应偏上放置，使保护层厚度≥10，按纵横3～6m设分隔缝，缝宽20，缝中钢筋断开，缝内用建筑防水密封膏封严屋Ⅱ1 水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2合成高分子防水卷材两道3、25厚1：3水泥砂浆找平层4、保温层5、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）6、钢筋混凝土屋面板屋Ⅱ2水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、3厚高聚物改性沥青防水卷材两道3、以下同屋Ⅱ1 3～6屋Ⅱ3水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2厚合成高分子防水卷材两道3、2厚合成高分子防水卷材两道4、以下同屋Ⅱ1 3～6屋Ⅱ4卷材自带保护层屋面（二道防水设防、有保温、不上人）1、4厚高聚物改性沥青防水卷材（带保护层）一道2、3厚高聚物改性沥青防水卷材一道3、以下同屋Ⅱ1 3～6屋Ⅱ5铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.2厚合成高分子防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ6铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、3厚高聚物改性沥青防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ7铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.2合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、以下同屋Ⅱ1 3～6屋Ⅱ8铺地砖面层屋面（二道防水设防、倒置式、有保温、上人）1、40厚200×200或250×250彩色铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽10用1：1水砂砂浆（加建筑胶2、25厚1：3水泥砂浆（加建筑胶）找平层3、保温层B4、1.2厚合成高分子防水卷材一道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）8、钢筋混凝土屋面板屋Ⅱ9铺地砖面层屋面（二道防水设防、倒置式、有保温、上人）1、8～10厚铺地砖，用6厚聚合物砂浆粘贴，缝宽5，用1：1水泥砂浆（加建筑胶）勾缝2、保温层C，现场喷涂发泡成型3、1.2厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、以下同屋Ⅱ8 6～8屋Ⅱ10人造草皮面层屋面（二道防水设防、有保温、上人）1、粘贴人造草皮(或化纤地毯）2、30厚C20细石混凝土保护兼找平层，随捣随抹平，分缝双向中距≤1.5m,缝宽5，填密封膏3、干铺沥青油毡隔离层一层4、以下同屋Ⅱ1 4～6屋Ⅱ11刚性防水混凝土面层屋面（二道防水设防、有保温、上人）2、干铺350g沥青卷材隔离层一层3、1.2厚合成高分子防水卷材一道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板屋Ⅲ1水泥砂浆面层屋面（一道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2厚合成高分子防水卷材一道3、25厚1：3水泥砂浆找平层4、保温层5、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）6、钢筋混凝土屋面板屋Ⅲ2水泥砂浆面层屋面（一道防水设防、有保温、上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、2厚合成高分子防水涂膜一道3、以下同屋Ⅲ1 3～6屋Ⅲ3水泥砂浆面层屋面（一道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、3厚高聚物改性沥青防水涂膜（加二层玻纤网格布）一道3、以下同屋Ⅲ1 3～6屋Ⅲ4卷材自带保护层屋面（一道防水设防、有保温、不上人）1、4厚高聚物改性沥青防水卷材（自带保护层）一道2、以下同屋Ⅲ1 3～6屋Ⅲ5 架空板面层屋面（一道防水设防、有保温、不上人）1、495×495×40厚C20预制钢筋混凝土（φ6双向﹫150）用M2.5砂浆架空卧铺在115×115×200高砖墩上，板缝用1:2.5水泥2、4厚高聚物改性沥青防水卷材（自带保护层）一道1、刚性防水面层一道，40厚C20细石混凝土捣实压光，内配φ6双向﹫150钢筋网片，应偏上放置，使保护层厚度≥10，按纵横3～6m设分隔缝，缝宽20，缝中钢筋断开，缝内用建筑防水密封膏封严。
屋面工程精细化做法图集
四、屋面工程 6 砖面层 (1)砖面层
精细化做法
工艺说明：屋面砖铺贴前应进行排版，先铺贴靠边基 准行，在由内向外挂线逐行铺贴；面砖铺贴24小时内 ，根据各类面砖要求，分别进行擦缝、勾缝或压缝工 作。要求“接缝平整、深浅一致、周边顺直、无空鼓 等缺陷”。表面平整度允许偏差2mm。
(2)勾缝 工艺说明：勾缝深度比面砖凹 2-3mm为宜，擦缝和勾 缝应采用同品种、同强度等级水泥。缝格平直允许偏
图4.7.10 屋面垂直出入口 (11)屋面水平出入口 工艺说明：屋面水平出入口防水层收头应压在混凝土 踏步下，泛水处应增设附加防水层和护墙。屋面出入
口泛水距屋面高度不应小于250mm。屋面出入口1m范
围内不得有积水。
图4.7.11 屋面水平出入口 117
四、屋面工程
精细化做法
(12)屋面泛水 工艺说明：先采用干硬性砼形成基层，待基层稍干， 然后贴玻纤网格布，最后面层水泥砂浆抹面拉毛（为 防止出现细小裂纹）。 铺贴泛水处的卷材应采取满粘法；砖墙上的卷材 收头可压入砖墙凹槽 /凸线条内固定密封，混凝土墙 上的卷材收头应采用金属压条定压，并用密封材料缝 严，凹槽 / 凸线条和金属压条距离屋面高度不小于 250mm。
图4.7.17 排气孔 121
精细化做法 (18)屋面爬梯 工艺说明：屋面爬梯可采用不锈钢或钢筋爬梯等形式， 爬梯与屋面结构连接可靠；爬梯距屋面完成面高度 不小于1800mm。
图4.7.18 屋面爬梯 (19)屋面构件
工艺说明：构件结构和阴阳角顺直、美观；水平构件底
部应设置滴水线，滴水宽度和深度不小于10mm。
分格、粘分格条。待底灰七八层干时抹面层灰，罩面 灰与分格条平，木抹子搓毛，铁抹子溜光、压实。待 面层无明水时，将分格条起出，待灰层干后用素水泥 勾缝。
建筑工程质量控制精细化图集-装饰装修工程
082
三、装饰装修工程 图3.4.3 阳角护角 图3.4.4 加强网
精细化做法
(3)阳角 工艺说明：各种砂浆抹灰层，在凝结前应防止快干、 水冲、撞击、振动和受冻，在凝结后应采取措施防 止玷污和损坏。水泥砂浆抹灰层应在湿润条件下养 护。室内墙面、柱面和门洞口阳角做法应符合设计 要求。设计无要求时，应采用1:2水泥砂浆做暗护角 其高度不应低于2m每侧宽度不应小于50mm。
(4)加强网 工艺说明：不同材料基体交接处表面的抹灰，应采取 防止开裂的加强措施，宜采用直径不小于0.7mm热度锌 钢丝网，钢丝网与各基体的搭接宽度不应小于150mm。 抹灰工程应分层进行。当抹灰总厚度大于或等于35mm 时，应采取加强措施。
083
三、装饰装修工程
精细化做法
(5)墙面甩浆 工艺说明：先浇水湿润墙面，后甩浆。甩浆量不 小于墙面面积的80%，甩浆后洒水养护至少2天。
081
三、装饰装修工程 4 抹灰工程
图3.4.1 外墙螺杆眼封堵示意图
图3.4.2 灰饼
精细化做法 (1)基层处理 工艺说明：抹灰施工前对外围构件的洞口进行封堵， 对于小于40mm的螺杆洞采用中间填塞防水发泡剂和 两端封堵防水砂浆，对40mm以上的洞口用微膨细石 混凝土进行封堵。
(2)灰饼 工艺说明：根据楼层结构控制线作灰饼，灰饼间距 1.5m左右，成梅花状布设，大小50mm见方，门窗洞口 处，加做灰饼，灰饼完工后，经工长验收签字后，方 可进行下道工序施工。
三、装饰装修工程
精细化做法
第三部分 装饰装修工程
077
三、装饰装修工程 1 基层工程
图3.1.1 地面防潮
精细化做法
(1)地面防潮 工艺说明：地面没有设计防潮或甲方为节约成本取消 防潮，为了不留后患，减少维修，建议增设塑料薄膜 一层。入户的楼梯间、私家车库、一层的跃层，低于 士0.000地面150mm以上的应考虑在回填土前，做高差 部份的防潮。
三、装饰装修工程 图3.4.3 阳角护角 图3.4.4 加强网
精细化做法
(3)阳角 工艺说明：各种砂浆抹灰层，在凝结前应防止快干、 水冲、撞击、振动和受冻，在凝结后应采取措施防 止玷污和损坏。水泥砂浆抹灰层应在湿润条件下养 护。室内墙面、柱面和门洞口阳角做法应符合设计 要求。设计无要求时，应采用1:2水泥砂浆做暗护角 其高度不应低于2m每侧宽度不应小于50mm。
(4)加强网 工艺说明：不同材料基体交接处表面的抹灰，应采取 防止开裂的加强措施，宜采用直径不小于0.7mm热度锌 钢丝网，钢丝网与各基体的搭接宽度不应小于150mm。 抹灰工程应分层进行。当抹灰总厚度大于或等于35mm 时，应采取加强措施。
083
三、装饰装修工程
精细化做法
(5)墙面甩浆 工艺说明：先浇水湿润墙面，后甩浆。甩浆量不 小于墙面面积的80%，甩浆后洒水养护至少2天。
081
三、装饰装修工程 4 抹灰工程
图3.4.1 外墙螺杆眼封堵示意图
图3.4.2 灰饼
精细化做法 (1)基层处理 工艺说明：抹灰施工前对外围构件的洞口进行封堵， 对于小于40mm的螺杆洞采用中间填塞防水发泡剂和 两端封堵防水砂浆，对40mm以上的洞口用微膨细石 混凝土进行封堵。
(2)灰饼 工艺说明：根据楼层结构控制线作灰饼，灰饼间距 1.5m左右，成梅花状布设，大小50mm见方，门窗洞口 处，加做灰饼，灰饼完工后，经工长验收签字后，方 可进行下道工序施工。
三、装饰装修工程
精细化做法
第三部分 装饰装修工程
077
三、装饰装修工程 1 基层工程
图3.1.1 地面防潮
精细化做法
(1)地面防潮 工艺说明：地面没有设计防潮或甲方为节约成本取消 防潮，为了不留后患，减少维修，建议增设塑料薄膜 一层。入户的楼梯间、私家车库、一层的跃层，低于 士0.000地面150mm以上的应考虑在回填土前，做高差 部份的防潮。

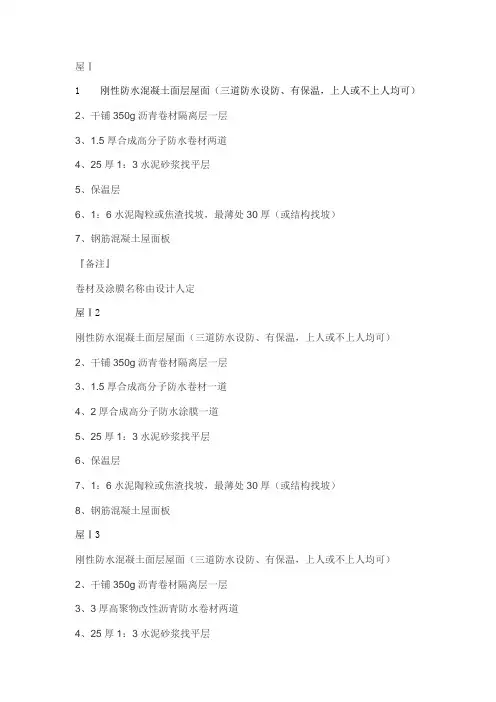

屋面做法图集
屋Ⅰ1 刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、1.5厚合成高分子防水卷材两道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板『备注』卷材及涂膜名称由设计人定屋Ⅰ2刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、1.5厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、25厚1：3水泥砂浆找平层6、保温层7、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）8、钢筋混凝土屋面板屋Ⅰ3刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、3厚高聚物改性沥青防水卷材两道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板屋Ⅰ4 铺地砖面层屋面（三道防水设防，有保温，上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、保温层8、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）9、钢筋混凝土屋面板屋Ⅰ5 铺地砖面层屋面（三道防水设防、倒置放，有保温，上人）1、40厚200×200或250×250彩色铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽10，用1：1水砂砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、保温层B4、1.5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）8、钢筋混凝土屋面板屋Ⅰ6 种植土屋面（三道防水设防、有保温，上人）1、250～500厚种植土屋面做法1、刚性防水面层一道，40厚C20细石混凝土捣实压光，内配φ6双向﹫150钢筋网片，应偏上放置，使保护层厚度≥10，按纵横3～6m设分隔缝，缝宽20，缝中钢筋断开，缝内用建筑防水密封膏封严屋Ⅱ1 水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2合成高分子防水卷材两道3、25厚1：3水泥砂浆找平层4、保温层5、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）6、钢筋混凝土屋面板屋Ⅱ2水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、3厚高聚物改性沥青防水卷材两道3、以下同屋Ⅱ1 3～6屋Ⅱ3水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2厚合成高分子防水卷材两道3、2厚合成高分子防水卷材两道4、以下同屋Ⅱ1 3～6屋Ⅱ4卷材自带保护层屋面（二道防水设防、有保温、不上人）1、4厚高聚物改性沥青防水卷材（带保护层）一道2、3厚高聚物改性沥青防水卷材一道3、以下同屋Ⅱ1 3～6屋Ⅱ5铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.2厚合成高分子防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ6铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、3厚高聚物改性沥青防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ7铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.2合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、以下同屋Ⅱ1 3～6屋Ⅱ8铺地砖面层屋面（二道防水设防、倒置式、有保温、上人）1、40厚200×200或250×250彩色铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽10用1：1水砂砂浆（加建筑胶2、25厚1：3水泥砂浆（加建筑胶）找平层3、保温层B4、1.2厚合成高分子防水卷材一道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）8、钢筋混凝土屋面板屋Ⅱ9铺地砖面层屋面（二道防水设防、倒置式、有保温、上人）1、8～10厚铺地砖，用6厚聚合物砂浆粘贴，缝宽5，用1：1水泥砂浆（加建筑胶）勾缝2、保温层C，现场喷涂发泡成型3、1.2厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、以下同屋Ⅱ8 6～8屋Ⅱ10人造草皮面层屋面（二道防水设防、有保温、上人）1、粘贴人造草皮(或化纤地毯）2、30厚C20细石混凝土保护兼找平层，随捣随抹平，分缝双向中距≤1.5m,缝宽5，填密封膏3、干铺沥青油毡隔离层一层4、以下同屋Ⅱ1 4～6屋Ⅱ11刚性防水混凝土面层屋面（二道防水设防、有保温、上人）2、干铺350g沥青卷材隔离层一层3、1.2厚合成高分子防水卷材一道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板屋Ⅲ1水泥砂浆面层屋面（一道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2厚合成高分子防水卷材一道3、25厚1：3水泥砂浆找平层4、保温层5、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）6、钢筋混凝土屋面板屋Ⅲ2水泥砂浆面层屋面（一道防水设防、有保温、上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、2厚合成高分子防水涂膜一道3、以下同屋Ⅲ1 3～6屋Ⅲ3水泥砂浆面层屋面（一道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、3厚高聚物改性沥青防水涂膜（加二层玻纤网格布）一道3、以下同屋Ⅲ1 3～6屋Ⅲ4卷材自带保护层屋面（一道防水设防、有保温、不上人）1、4厚高聚物改性沥青防水卷材（自带保护层）一道2、以下同屋Ⅲ1 3～6屋Ⅲ5 架空板面层屋面（一道防水设防、有保温、不上人）1、495×495×40厚C20预制钢筋混凝土（φ6双向﹫150）用M2.5砂浆架空卧铺在115×115×200高砖墩上，板缝用1:2.5水泥2、4厚高聚物改性沥青防水卷材（自带保护层）一道1、刚性防水面层一道，40厚C20细石混凝土捣实压光，内配φ6双向﹫150钢筋网片，应偏上放置，使保护层厚度≥10，按纵横3～6m设分隔缝，缝宽20，缝中钢筋断开，缝内用建筑防水密封膏封严。
精选屋面细部做法63张图（带说明）
精选屋面细部做法63张图（带说明）精品工程的屋面工程须是亮点所在，注重对防水层的细部质量、防水效果、屋面整体版排策划、屋面砖的铺设、天沟、避雷带、四根（管根、女儿墙根、变形缝根、上人口根），五口（排气口、出气口、排水口、檐口、上人口）等的精细处理。
广场砖面层样板屋面展开剩余94%混凝土面层屋面样板混凝土面层屋面工程实例广场砖面层屋面1、屋面坡向二次深化设计某工程设计图纸屋面排水示意图深化设计后的屋面排水示意图按设计原图施工（相对屋面广场砖铺贴观感、平整度较差）经过对设计图二次深化设计（相对较好）2、广场砖勾缝分格缝做法广场砖勾缝构架铝壳板对缝施工构架铝壳板对缝施工3、滴水线构架滴水线悬挑结构滴水线4、面砖排版构架面砖排版构架根部细部处理女儿墙及伸缩缝样板女儿墙面砖饰面注意事项：暗埋式排气孔(一般设在女儿墙和塔楼墙体上或伸入屋面风帽内。
)暗埋式排气孔面砖女儿墙女儿墙贴砖进行图案设计，分格缝与屋面广场分格缝对缝施工。
水泥砂浆面层女儿墙粉刷女儿墙分格简洁到位，图案清晰，有效控制了墙面开裂、空鼓，无色差。
５、屋面避雷带做法屋面避雷带做法６、伸缩缝伸缩缝做法样板７、泛水构造做法面砖弧形做法风帽与塔楼泛水一体做法地砖直角(周边采用大面砖或石材处理解决排版不是整砖问题)混凝土弧形加厚，防止根部易破损、开裂、空鼓问题弧形混凝土泛水样板8、天沟做法屋面天沟样板不锈钢型材与石材组合天沟箅子屋面天沟采用石材箅子水落口，篦子应采用立体式，且应可拆卸清理，不应采用平面式篦子。
穿墙水舌9、风帽面砖风帽10、排气管排气管要求设置在屋面分格缝中间，做到居中安装。
排气管样板11、通气管做法通气管采用塑料树绿化美观通气管采用不锈钢管制作通气管标识、管根收口、防雷接地根部石材整体做法通气管标识、管根收口、防雷接地12、水簸箕水簸箕，美观大方，易于安放，但注意做泛水时要预留接水簸箕位置。
13、栈桥跨管道或变形缝处，设计人性化小桥，既方便检修，又起到美观和成品保护的效果，在放置小桥处应提前留设防雷接地点。
屋面做法图集
屋Ⅰ1 刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、1.5厚合成高分子防水卷材两道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板『备注』卷材及涂膜名称由设计人定屋Ⅰ2刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、1.5厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、25厚1：3水泥砂浆找平层6、保温层7、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）8、钢筋混凝土屋面板屋Ⅰ3刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、3厚高聚物改性沥青防水卷材两道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板屋Ⅰ4 铺地砖面层屋面（三道防水设防，有保温，上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、保温层8、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）9、钢筋混凝土屋面板屋Ⅰ5 铺地砖面层屋面（三道防水设防、倒置放，有保温，上人）1、40厚200×200或250×250彩色铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽10，用1：1水砂砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、保温层B4、1.5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）8、钢筋混凝土屋面板屋Ⅰ6 种植土屋面（三道防水设防、有保温，上人）1、250～500厚种植土屋面做法1、刚性防水面层一道，40厚C20细石混凝土捣实压光，内配φ6双向﹫150钢筋网片，应偏上放置，使保护层厚度≥10，按纵横3～6m设分隔缝，缝宽20，缝中钢筋断开，缝内用建筑防水密封膏封严屋Ⅱ1 水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2合成高分子防水卷材两道3、25厚1：3水泥砂浆找平层4、保温层5、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）6、钢筋混凝土屋面板屋Ⅱ2水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、3厚高聚物改性沥青防水卷材两道3、以下同屋Ⅱ1 3～6屋Ⅱ3水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2厚合成高分子防水卷材两道3、2厚合成高分子防水卷材两道4、以下同屋Ⅱ1 3～6屋Ⅱ4卷材自带保护层屋面（二道防水设防、有保温、不上人）1、4厚高聚物改性沥青防水卷材（带保护层）一道2、3厚高聚物改性沥青防水卷材一道3、以下同屋Ⅱ1 3～6屋Ⅱ5铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.2厚合成高分子防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ6铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、3厚高聚物改性沥青防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ7铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.2合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、以下同屋Ⅱ1 3～6屋Ⅱ8铺地砖面层屋面（二道防水设防、倒置式、有保温、上人）1、40厚200×200或250×250彩色铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽10用1：1水砂砂浆（加建筑胶2、25厚1：3水泥砂浆（加建筑胶）找平层3、保温层B4、1.2厚合成高分子防水卷材一道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）8、钢筋混凝土屋面板屋Ⅱ9铺地砖面层屋面（二道防水设防、倒置式、有保温、上人）1、8～10厚铺地砖，用6厚聚合物砂浆粘贴，缝宽5，用1：1水泥砂浆（加建筑胶）勾缝2、保温层C，现场喷涂发泡成型3、1.2厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、以下同屋Ⅱ8 6～8屋Ⅱ10人造草皮面层屋面（二道防水设防、有保温、上人）1、粘贴人造草皮(或化纤地毯）2、30厚C20细石混凝土保护兼找平层，随捣随抹平，分缝双向中距≤1.5m,缝宽5，填密封膏3、干铺沥青油毡隔离层一层4、以下同屋Ⅱ1 4～6屋Ⅱ11刚性防水混凝土面层屋面（二道防水设防、有保温、上人）2、干铺350g沥青卷材隔离层一层3、1.2厚合成高分子防水卷材一道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板屋Ⅲ1水泥砂浆面层屋面（一道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2厚合成高分子防水卷材一道3、25厚1：3水泥砂浆找平层4、保温层5、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）6、钢筋混凝土屋面板屋Ⅲ2水泥砂浆面层屋面（一道防水设防、有保温、上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、2厚合成高分子防水涂膜一道3、以下同屋Ⅲ1 3～6屋Ⅲ3水泥砂浆面层屋面（一道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、3厚高聚物改性沥青防水涂膜（加二层玻纤网格布）一道3、以下同屋Ⅲ1 3～6屋Ⅲ4卷材自带保护层屋面（一道防水设防、有保温、不上人）1、4厚高聚物改性沥青防水卷材（自带保护层）一道2、以下同屋Ⅲ1 3～6屋Ⅲ5 架空板面层屋面（一道防水设防、有保温、不上人）1、495×495×40厚C20预制钢筋混凝土（φ6双向﹫150）用M2.5砂浆架空卧铺在115×115×200高砖墩上，板缝用1:2.5水泥2、4厚高聚物改性沥青防水卷材（自带保护层）一道1、刚性防水面层一道，40厚C20细石混凝土捣实压光，内配φ6双向﹫150钢筋网片，应偏上放置，使保护层厚度≥10，按纵横3～6m设分隔缝，缝宽20，缝中钢筋断开，缝内用建筑防水密封膏封严。
常用结构及装修工程细部节点做法，图片展示
常用结构及装修工程细部节点做法，图片展示来源：施工技术装饰装修工程细部节点做法一、规定做法01屋面女儿墙做法说明：1、屋面找平层在女儿墙根部设置分格缝。
2、女儿墙防水卷材高度不低于 250mm 。
3、女儿墙内侧面涂抹保护层。
并设置 10mm 宽的分格缝，分格缝间距1000mm 。
4、女儿墙压顶向内找坡，坡度不小于 5% 。
5、女儿墙压顶内侧下部做滴水线。
02屋面雨水管做法说明：1、在外墙装饰完成面 40mm 处安装雨水管。
2、雨水斗位置应安装 2 道固定件，雨水管出水口位置应安装1道固定件。
3、雨水管立管固定件间距 1200mm （或者设计要求）。
4、雨水管出水口位置距完成面高度 180mm 。
03屋面排气管管根做法说明：1、排气管管道根部范围内基层抹成圆弧。
2、管道根部四周应设防水附加层，高度不应低于250mm ，卷材防水高度不低于 250mm 。
3、排气管管道处的防水卷材收头应用金属卡箍箍紧，用柔性材料填嵌密实。
4、排气管管道防水保护层四周应预留20mm ×20mm 的分格缝，用柔性密封材料嵌填密实。
04混凝土散水、台阶做法说明：1、散水坡度 4% 。
2、散水与外墙阴角部位应设置纵向分格缝，缝宽 20mm 。
3、散水转角部位应设置分格缝，缝宽 20mm 。
4、散水沿横向设置分格缝，缝宽 20mm ，间距不大于6000mm 。
5、台阶与主楼交接部位设置15mm 分格缝，用柔性材料填嵌密实。
6、混凝土散水的阳角采用角钢包边，或采用块材包边，防止破损。
05墙面抹灰预留踢脚做法说明：1、墙面踢脚为面砖、石材踢脚时，预留出踢脚高度不抹灰。
2、踢脚上口部位抹灰应冲横筋，保证抹灰的平整度。
3、控制踢脚线出墙厚度。
06吊顶部位节点做法说明：1、墙面抹灰前应贴饼、找方、冲筋。
2、吊顶标高部位宜冲横筋，保障此部位平整度。
3、墙体管洞孔洞封堵严密，吊顶以上抹灰应平整。
4、罩面灰抹至吊顶标高以上 50mm ，弹线、切齐。
屋面工程精细化做法图集
(4)栏杆 工艺说明：屋面栏杆安在女儿墙上，墙体可踏面 宽不大于40mm 时，墙高加栏杆高度之和应大于 1050mm；墙体可踏面宽大于40mm时，栏杆高度不 得低于1050mm。
113
四、屋面工 程
图4.7.5
图4.7.6 女儿墙抹灰
精细化做法 (5)女儿墙砌体 工艺说明： 女儿墙底部应设置混凝土返边（砼返 边应同结构楼面同时浇筑）；构造柱间距按设计 要求布置，拐角部位必须设置构造柱；砌体平整 度允许偏差8mm,垂直度允许偏差5mm。
(2)隔汽层收口 工艺说明：在水平屋面与竖向结构的连接处，隔 汽层应沿墙面向上连续铺设，且高出保温层上表 面不得小于100mm，以防止水蒸气因温差结露而导 致水珠回落在周边的保温层上。
106
四、屋面工 程 3 隔离层
图4.3.1 贴 工艺说明：当基层比较平整时，在已完成雨后或 淋水、蓄水检验合格的防水层上面，可以直接干 铺塑料膜、土工布或卷材；当基层不太平整时， 隔离层宜采用低强度等级粘土砂浆、水泥石砂浆 或水泥砂浆。铺抹砂浆时，铺膜厚度为10mm，表 面应抹平、压实并养护；待砂浆干燥后，其上干 铺一层塑料膜、土工布或卷材。
(16）高低跨变形缝 工艺说明：变形缝应采用附加卷材封盖。变形缝 的泛水高度在完成面以上大于250mm，铺贴或涂刷 至泛水墙顶部；变形缝顶部应加扣混凝土或金属 盖板，缝内按设计填充。
120
四、屋面工 程
精细化做法
(17)排汽孔 工艺说明：排气出口应埋设排气管，排气管应设 置在结构层上；穿过保温层的管壁应打排气孔， 屋面排气孔应做到做法一致、排列整齐、外形美 观，应设置在纵横分隔缝的相交点处。
铺贴泛水处的卷材应采取满粘法；砖墙上的卷 材收头可压入砖墙凹槽/凸线条内固定密封，混凝 土墙上的卷材收头应采用金属压条定压，并用密 封材料缝严，凹槽/凸线条和金属压条距离屋面高 度不小于250mm。
113
四、屋面工 程
图4.7.5
图4.7.6 女儿墙抹灰
精细化做法 (5)女儿墙砌体 工艺说明： 女儿墙底部应设置混凝土返边（砼返 边应同结构楼面同时浇筑）；构造柱间距按设计 要求布置，拐角部位必须设置构造柱；砌体平整 度允许偏差8mm,垂直度允许偏差5mm。
(2)隔汽层收口 工艺说明：在水平屋面与竖向结构的连接处，隔 汽层应沿墙面向上连续铺设，且高出保温层上表 面不得小于100mm，以防止水蒸气因温差结露而导 致水珠回落在周边的保温层上。
106
四、屋面工 程 3 隔离层
图4.3.1 贴 工艺说明：当基层比较平整时，在已完成雨后或 淋水、蓄水检验合格的防水层上面，可以直接干 铺塑料膜、土工布或卷材；当基层不太平整时， 隔离层宜采用低强度等级粘土砂浆、水泥石砂浆 或水泥砂浆。铺抹砂浆时，铺膜厚度为10mm，表 面应抹平、压实并养护；待砂浆干燥后，其上干 铺一层塑料膜、土工布或卷材。
(16）高低跨变形缝 工艺说明：变形缝应采用附加卷材封盖。变形缝 的泛水高度在完成面以上大于250mm，铺贴或涂刷 至泛水墙顶部；变形缝顶部应加扣混凝土或金属 盖板，缝内按设计填充。
120
四、屋面工 程
精细化做法
(17)排汽孔 工艺说明：排气出口应埋设排气管，排气管应设 置在结构层上；穿过保温层的管壁应打排气孔， 屋面排气孔应做到做法一致、排列整齐、外形美 观，应设置在纵横分隔缝的相交点处。
铺贴泛水处的卷材应采取满粘法；砖墙上的卷 材收头可压入砖墙凹槽/凸线条内固定密封，混凝 土墙上的卷材收头应采用金属压条定压，并用密 封材料缝严，凹槽/凸线条和金属压条距离屋面高 度不小于250mm。
建筑工程施工细部做法图例(图文并茂)
1、建筑物外檐：1.1墙砖粘贴：1.1.1排砖：1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。
2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。
（参看效果图）鹰嘴1.1.2砖缝砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。
水平缝与竖缝相交点做成“×”字，勾缝表面应平整光滑。
1.2外檐挑沿滴水线做法：1.2.1外檐面砖滴水做法窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm，旋脸做成锐角，形成鹰嘴。
做做法1.2.2抹水泥滴水做法腰檐、装饰线突出墙面宽度<60mm做鹰嘴；≥60mm做滴水线（槽）。
滴水线（槽）宽、深各10mm。
距檐边和窗膀的距离见图。
室外203015~201.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm塑料分格条。
1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。
塑料条转角处剪成“八”字对角.室内旋脸1.3散水做法：1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。
断缝宽度一致，胶面平整、光滑。
断缝宽度：20mm。
1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。
1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。
门口坡道20mm15081.4沉降观测点做法：1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m均匀设置一个。
1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50㎜.。
天津建工总包沉降观测点（XX工程）NO：X天津建工总包沉降标牌式样缝中填柔性材料201.5铝板幕墙做法及要求：1.5.1胶缝平、顺、直宽窄一致按结构实际尺寸进行排版，不允许出现小于1/2板宽的铝板进行饰面。
1.5.2窗台、檐口要有泛水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由屋面最低标高向上铺贴，天沟卷材施工宜顺 天沟方向铺贴，搭接缝应顺流水方向；铺贴高低 跨屋面时，应按先高后低、先远后近顺序；上下 层卷材长边搭接缝应错开，且不得小于幅宽的1/3 ；同一层相邻卷材短边搭接缝错开不小于500mm。
(2)卷材收头 工艺说明：女儿墙施工时，应留置凹槽，用于卷 材收头固定密封。当砼结构难以留置凹槽时，可 将卷材收头直接用金属压条钉压在墙体上，收头 用密封材料封严，再做金属盖板（铝合金等）保 护。
(11)屋面水平出入口 工艺说明：屋面水平出入口防水层收头应压在混 凝土踏步下，泛水处应增设附加防水层和护墙。 屋面出入口泛水距屋面高度不应小于250mm。屋面 出入口1m范围内不得有积水。
117
四、屋面工 程
>250
精细化做法
(12)屋面泛水 工艺说明：先采用干硬性砼形成基层，待基层稍 干，然后贴玻纤网格布，最后面层水泥砂浆抹面 拉毛（为防止出现细小裂纹）。
(6)女儿墙抹灰 工艺说明： 抹灰每层厚度5-7mm，根据图纸要求 弹线分格、粘分格条。待底灰七八层干时抹面层 灰，罩面灰与分格条平，木抹子搓毛，铁抹子溜 光、压实。待面层无明水时，将分格条起出，待 灰层干后用素水泥勾缝。
114
四、屋面工 程
>5%
精细化做法
(7)女儿墙压顶 工艺说明：女儿墙砌体压顶采用细石砼浇筑，压 顶向内排水坡度不小于5%；压顶内侧下端应做滴 水线或鹰嘴,滴水槽宽度和深度不小于10mm。压顶 要求顺直、平整、美观。
基层应坡度正确、平整光洁，平整度偏差不大 于5mm，无空鼓裂缝；防水找平层、防水保护层、 面层的分格缝位置上下相对应，面层分格缝预留 位置应满足验收规范规定。
(3)阴阳角 工艺说明：卷材防水层的基层与屋面结构交接处 ，以及基层的转角处，找平层应做成圆弧形，且 应平整顺直。
105
四、屋面工 程 2 隔汽层
施工过程要求用2m刮杠找平、木抹子搓平、铁 抹子分三次收光；要求表面平整（平整度允许偏 差5mm）、不起砂、不起皮、无压痕。
104
四、屋面工 程 1 找坡层、找平层
图4.1.2 分隔缝
图4.1.3 阴阳角
精细化做法
(2)分隔缝 工艺说明：找平层要留分格缝，分格缝的宽度一般 为5-20mm；水泥砂浆或细石混凝土找平层纵横分 格缝的最大间距不超过6m，沥青砂浆找平层分格 缝间距不宜大于4米。分格缝内应填嵌沥青砂等弹 性密封材料；
图4.7.13 伸缩缝
>250 图4.7.14 支架 设备基础
(14)支架 设备基础 工艺说明：支架根部在做找平层时先做好混凝土 墩，防水卷材卷到混凝土墩上部。然后做砂浆保 护层，保护层与管道支架之间填塞柔性防水嵌缝 油膏。设备基础或支架要求间距均匀、顺直美观 。
在防水层上设置设施时，防水层下应增设卷 材附加层，必要时应在其上浇筑细石混凝土，其 厚度不小于50mm。 119
钢筋砼天沟、檐沟净宽不小于300mm；屋面排 水沟纵向流水坡度不应小于1%，沟底水落差不得超 过200mm；水落口周边半径500mm范围内坡度不应小 于5%；檐沟表面平整美观、线条顺直，流水畅通、 112 无积水现。
四、屋面工 程
图4.7.3 屋脊
图4.7.4 栏杆
精细化做法
(3)斜屋面屋脊 工艺说明：混凝土浇筑中，应严格控制混凝土的 坍落度，坍落度不宜大于140mm。控制混凝土浇注 速度，不能太快。混凝土振捣棒使用A25小棒， 在混凝土初凝前再用平板震动器进行二次收平振 捣。表面收平先用长靠尺刮平，然后用铁抹子拍 实压光，以保证混凝土的平整度及封闭混凝土的 表面无失水裂缝。
屋面工程精细化做法图集
四、屋面工 程 1 找坡层、找平层
图4.1.1 找平层
精细化做法
(1)找平层找坡层 工艺说明：
宜采用结构找坡，坡度不应小于3%；当采用材 料找坡时，坡度宜为2%。找坡层最薄处厚度不宜 小于20mm。
分格的四角、中间等位置做出标准灰饼或冲筋， 间隔1-2m；按“由远到近、由高到低”的程序进 行；
四、屋面工 程
图4.7.15 平面等高变形缝
图4.7.16 高度跨变形缝
精细化做法
(15)平面等高变形缝 工艺说明：变形缝泛水处的防水设置附加层，附 加层在平面和立面的宽度不小于250mm；防水层应 铺贴或涂刷至泛水墙顶部；变形缝内填充不燃保 温材料，上部采用防水卷材封盖，并放置衬垫材 料，再在其上干铺一层卷材。等高变形缝顶部宜 加扣混凝土或金属盖板。
(9)反梁过水孔 工艺说明：反梁过水孔宜采用预埋管道，孔径不 小于75mm；过水孔可采用防水涂料、密封材料防 水。预埋管道两端周围与混凝土接触处应留凹槽 ，并应用密封材料封严。
116
四、屋面工 程
图4.7.10 屋面垂直出入口
图4.7.11 屋面水平出入 口
精细化做法
(10)屋面垂直出入口 工艺说明：屋面垂直出入口防水层收头应压在压 顶圈下，泛水处应增设附加防水层，附加层在平 面和立面宽度不小于250mm；
四、屋面工 程 6 砖面层
图4.6.1 屋面砖面层
精细化做法
(1)砖面层 工艺说明：屋面砖铺贴前应进行排版，先铺贴靠 边基准行，在由内向外挂线逐行铺贴；面砖铺贴 24小时内，根据各类面砖要求，分别进行擦缝、 勾缝或压缝工作。要求“接缝平整、深浅一致、 周边顺直、无空鼓等缺陷”。表面平整度允许偏 差2mm。
109
四、屋面工 程 5 保护层
图4.5.1 女儿墙山墙缝隙
图4.5.2 分隔缝
精细化做法
(1)砂浆、细石砼保护层 工艺说明：配合比满足设计要求；采用配筋细石 混凝土保护层时，钢筋网片设在保护层中间偏上 部位；细石混凝土保护层完成养护不少于7天。保 护层要求表面平整（允许偏差5mm）、无裂纹无抹 痕、排水坡度准确。 (2)女儿墙、山墙缝隙 工艺说明：块状材料、水泥砂浆或细石混凝土与 女儿墙、山墙、凸出屋面结构之间，应预留宽度 为30mm的缝隙，缝内宜填塞聚苯乙烯泡沫塑料， 并用密封材料嵌填密实。 (3)分格缝 工艺说明：细石混凝土保护层应一次浇筑完成， 否则新旧混凝土的结合处易产生裂缝，造成混凝 土保护层的局部破坏，影响屋面使用和外观质量 。用细石混凝土做保护层时，分格缝设置纵横间 距不应大于6m,分格缝宽度宜为10mm～20mm（平直 110 度允许偏差3mm）。
底距屋面完成面的高度不宜小于500mm。基础 定位时需综合考虑系统的安装及维修距离。 （一般不小于500mm。
(21)伸出屋面管道 工艺说明：根部直径500mm范围找平层应抹出高度 不小于30mm的圆锥台；管道周围与找平层或细石 砼防水层之间，预留20×20mm凹槽，并用密封材 料填密实；泛水距屋面完成面大于250mm，管道根 部四周增设附加层，宽度和高度均不小于250mm； 防水层用金属箍固定，上端用密封材料封严；管 道口出屋面高度不小于2米。 123
排汽道纵横间距宜为6m，排汽道宽度宜为40mm ；屋面面积每36㎡宜设置一个排气孔。透气孔距 屋面高度大于250mm，应做防水处理。
图4.7.17 排气孔 121
图4.7.18 屋面爬梯
精细化做法 (18)屋面爬梯 工艺说明：屋面爬梯可采用不锈钢或钢筋爬梯等形
式，爬梯与屋面结构连接可靠；爬梯距屋面完 成面高度不小于1800mm。
108
四、屋面工 程 4 防水层
图4.4.3 涂膜防水
精细化做法
(3)涂膜防水 工艺说明：基层应坚实、平整、干净，无空隙、 起砂和裂缝。防水涂料应分遍均匀涂布，涂膜总 厚度应符合设计要求。涂膜施工应先做好细部处 理，再进行大面积涂布。
(4)胎体材料 工艺说明：胎体材料长边搭接宽度不宜小于50mm ，短边搭接宽度不宜小于70mm。采用二层胎体增 强材料时，上下层不得垂直铺设，长边搭接缝错 开，间距不小于幅宽1/3。
铺贴泛水处的卷材应采取满粘法；砖墙上的卷 材收头可压入砖墙凹槽/凸线条内固定密封，混凝 土墙上的卷材收头应采用金属压条定压，并用密 封材料缝严，凹槽/凸线条和金属压条距离屋面高 度不小于250mm。
图4.7.12 屋面泛水 118
四、屋面工 程
精细化做法
(13)泛水伸缩缝 工艺说明：屋面与女儿墙交接处，做水泥踢脚并 涂刷防水性外墙涂料。踢脚与墙面及屋面面层之 间留伸缩缝，并填塞嵌缝油膏等柔性防水嵌缝材 料。
(2)隔汽层收口 工艺说明：在水平屋面与竖向结构的连接处，隔 汽层应沿墙面向上连续铺设，且高出保温层上表 面不得小于100mm，以防止水蒸气因温差结露而导 致水珠回落在周边的保温层上。
106
四、屋面工 程 3 隔离层
图4.3.1 隔离层铺贴
精细化做法
(1)隔离层铺贴 工艺说明：当基层比较平整时，在已完成雨后或 淋水、蓄水检验合格的防水层上面，可以直接干 铺塑料膜、土工布或卷材；当基层不太平整时， 隔离层宜采用低强度等级粘土砂浆、水泥石砂浆 或水泥砂浆。铺抹砂浆时，铺膜厚度为10mm，表 面应抹平、压实并养护；待砂浆干燥后，其上干 铺一层塑料膜、土工布或卷材。
图4.7.7 压顶滴水线 顶面找坡 115
四、屋面工 程
>250
图4.7.8 不上人屋面女儿 墙
图4.7.9 反梁过水孔
精细化做法
(8)不上人屋面女儿墙 工艺说明：女儿墙压顶向内排水坡度不小于5%； 压顶内侧做滴水线；泛水高度至屋面完成面以上 不小于250mm，阴角增设附加层；屋面保护层面层 与阴角交界处设置分隔缝，内填防水弹性填充料 。
(16）高低跨变形缝 工艺说明：变形缝应采用附加卷材封盖。变形缝 的泛水高度在完成面以上大于250mm，铺贴或涂刷 至泛水墙顶部；变形缝顶部应加扣混凝土或金属 盖板，缝内按设计填充。
120
四、屋面工 程
精细化做法
(17)排汽孔 工艺说明：排气出口应埋设排气管，排气管应设 置在结构层上；穿过保温层的管壁应打排气孔， 屋面排气孔应做到做法一致、排列整齐、外形美 观，应设置在纵横分隔缝的相交点处。
(2)卷材收头 工艺说明：女儿墙施工时，应留置凹槽，用于卷 材收头固定密封。当砼结构难以留置凹槽时，可 将卷材收头直接用金属压条钉压在墙体上，收头 用密封材料封严，再做金属盖板（铝合金等）保 护。
(11)屋面水平出入口 工艺说明：屋面水平出入口防水层收头应压在混 凝土踏步下，泛水处应增设附加防水层和护墙。 屋面出入口泛水距屋面高度不应小于250mm。屋面 出入口1m范围内不得有积水。
117
四、屋面工 程
>250
精细化做法
(12)屋面泛水 工艺说明：先采用干硬性砼形成基层，待基层稍 干，然后贴玻纤网格布，最后面层水泥砂浆抹面 拉毛（为防止出现细小裂纹）。
(6)女儿墙抹灰 工艺说明： 抹灰每层厚度5-7mm，根据图纸要求 弹线分格、粘分格条。待底灰七八层干时抹面层 灰，罩面灰与分格条平，木抹子搓毛，铁抹子溜 光、压实。待面层无明水时，将分格条起出，待 灰层干后用素水泥勾缝。
114
四、屋面工 程
>5%
精细化做法
(7)女儿墙压顶 工艺说明：女儿墙砌体压顶采用细石砼浇筑，压 顶向内排水坡度不小于5%；压顶内侧下端应做滴 水线或鹰嘴,滴水槽宽度和深度不小于10mm。压顶 要求顺直、平整、美观。
基层应坡度正确、平整光洁，平整度偏差不大 于5mm，无空鼓裂缝；防水找平层、防水保护层、 面层的分格缝位置上下相对应，面层分格缝预留 位置应满足验收规范规定。
(3)阴阳角 工艺说明：卷材防水层的基层与屋面结构交接处 ，以及基层的转角处，找平层应做成圆弧形，且 应平整顺直。
105
四、屋面工 程 2 隔汽层
施工过程要求用2m刮杠找平、木抹子搓平、铁 抹子分三次收光；要求表面平整（平整度允许偏 差5mm）、不起砂、不起皮、无压痕。
104
四、屋面工 程 1 找坡层、找平层
图4.1.2 分隔缝
图4.1.3 阴阳角
精细化做法
(2)分隔缝 工艺说明：找平层要留分格缝，分格缝的宽度一般 为5-20mm；水泥砂浆或细石混凝土找平层纵横分 格缝的最大间距不超过6m，沥青砂浆找平层分格 缝间距不宜大于4米。分格缝内应填嵌沥青砂等弹 性密封材料；
图4.7.13 伸缩缝
>250 图4.7.14 支架 设备基础
(14)支架 设备基础 工艺说明：支架根部在做找平层时先做好混凝土 墩，防水卷材卷到混凝土墩上部。然后做砂浆保 护层，保护层与管道支架之间填塞柔性防水嵌缝 油膏。设备基础或支架要求间距均匀、顺直美观 。
在防水层上设置设施时，防水层下应增设卷 材附加层，必要时应在其上浇筑细石混凝土，其 厚度不小于50mm。 119
钢筋砼天沟、檐沟净宽不小于300mm；屋面排 水沟纵向流水坡度不应小于1%，沟底水落差不得超 过200mm；水落口周边半径500mm范围内坡度不应小 于5%；檐沟表面平整美观、线条顺直，流水畅通、 112 无积水现。
四、屋面工 程
图4.7.3 屋脊
图4.7.4 栏杆
精细化做法
(3)斜屋面屋脊 工艺说明：混凝土浇筑中，应严格控制混凝土的 坍落度，坍落度不宜大于140mm。控制混凝土浇注 速度，不能太快。混凝土振捣棒使用A25小棒， 在混凝土初凝前再用平板震动器进行二次收平振 捣。表面收平先用长靠尺刮平，然后用铁抹子拍 实压光，以保证混凝土的平整度及封闭混凝土的 表面无失水裂缝。
屋面工程精细化做法图集
四、屋面工 程 1 找坡层、找平层
图4.1.1 找平层
精细化做法
(1)找平层找坡层 工艺说明：
宜采用结构找坡，坡度不应小于3%；当采用材 料找坡时，坡度宜为2%。找坡层最薄处厚度不宜 小于20mm。
分格的四角、中间等位置做出标准灰饼或冲筋， 间隔1-2m；按“由远到近、由高到低”的程序进 行；
四、屋面工 程
图4.7.15 平面等高变形缝
图4.7.16 高度跨变形缝
精细化做法
(15)平面等高变形缝 工艺说明：变形缝泛水处的防水设置附加层，附 加层在平面和立面的宽度不小于250mm；防水层应 铺贴或涂刷至泛水墙顶部；变形缝内填充不燃保 温材料，上部采用防水卷材封盖，并放置衬垫材 料，再在其上干铺一层卷材。等高变形缝顶部宜 加扣混凝土或金属盖板。
(9)反梁过水孔 工艺说明：反梁过水孔宜采用预埋管道，孔径不 小于75mm；过水孔可采用防水涂料、密封材料防 水。预埋管道两端周围与混凝土接触处应留凹槽 ，并应用密封材料封严。
116
四、屋面工 程
图4.7.10 屋面垂直出入口
图4.7.11 屋面水平出入 口
精细化做法
(10)屋面垂直出入口 工艺说明：屋面垂直出入口防水层收头应压在压 顶圈下，泛水处应增设附加防水层，附加层在平 面和立面宽度不小于250mm；
四、屋面工 程 6 砖面层
图4.6.1 屋面砖面层
精细化做法
(1)砖面层 工艺说明：屋面砖铺贴前应进行排版，先铺贴靠 边基准行，在由内向外挂线逐行铺贴；面砖铺贴 24小时内，根据各类面砖要求，分别进行擦缝、 勾缝或压缝工作。要求“接缝平整、深浅一致、 周边顺直、无空鼓等缺陷”。表面平整度允许偏 差2mm。
109
四、屋面工 程 5 保护层
图4.5.1 女儿墙山墙缝隙
图4.5.2 分隔缝
精细化做法
(1)砂浆、细石砼保护层 工艺说明：配合比满足设计要求；采用配筋细石 混凝土保护层时，钢筋网片设在保护层中间偏上 部位；细石混凝土保护层完成养护不少于7天。保 护层要求表面平整（允许偏差5mm）、无裂纹无抹 痕、排水坡度准确。 (2)女儿墙、山墙缝隙 工艺说明：块状材料、水泥砂浆或细石混凝土与 女儿墙、山墙、凸出屋面结构之间，应预留宽度 为30mm的缝隙，缝内宜填塞聚苯乙烯泡沫塑料， 并用密封材料嵌填密实。 (3)分格缝 工艺说明：细石混凝土保护层应一次浇筑完成， 否则新旧混凝土的结合处易产生裂缝，造成混凝 土保护层的局部破坏，影响屋面使用和外观质量 。用细石混凝土做保护层时，分格缝设置纵横间 距不应大于6m,分格缝宽度宜为10mm～20mm（平直 110 度允许偏差3mm）。
底距屋面完成面的高度不宜小于500mm。基础 定位时需综合考虑系统的安装及维修距离。 （一般不小于500mm。
(21)伸出屋面管道 工艺说明：根部直径500mm范围找平层应抹出高度 不小于30mm的圆锥台；管道周围与找平层或细石 砼防水层之间，预留20×20mm凹槽，并用密封材 料填密实；泛水距屋面完成面大于250mm，管道根 部四周增设附加层，宽度和高度均不小于250mm； 防水层用金属箍固定，上端用密封材料封严；管 道口出屋面高度不小于2米。 123
排汽道纵横间距宜为6m，排汽道宽度宜为40mm ；屋面面积每36㎡宜设置一个排气孔。透气孔距 屋面高度大于250mm，应做防水处理。
图4.7.17 排气孔 121
图4.7.18 屋面爬梯
精细化做法 (18)屋面爬梯 工艺说明：屋面爬梯可采用不锈钢或钢筋爬梯等形
式，爬梯与屋面结构连接可靠；爬梯距屋面完 成面高度不小于1800mm。
108
四、屋面工 程 4 防水层
图4.4.3 涂膜防水
精细化做法
(3)涂膜防水 工艺说明：基层应坚实、平整、干净，无空隙、 起砂和裂缝。防水涂料应分遍均匀涂布，涂膜总 厚度应符合设计要求。涂膜施工应先做好细部处 理，再进行大面积涂布。
(4)胎体材料 工艺说明：胎体材料长边搭接宽度不宜小于50mm ，短边搭接宽度不宜小于70mm。采用二层胎体增 强材料时，上下层不得垂直铺设，长边搭接缝错 开，间距不小于幅宽1/3。
铺贴泛水处的卷材应采取满粘法；砖墙上的卷 材收头可压入砖墙凹槽/凸线条内固定密封，混凝 土墙上的卷材收头应采用金属压条定压，并用密 封材料缝严，凹槽/凸线条和金属压条距离屋面高 度不小于250mm。
图4.7.12 屋面泛水 118
四、屋面工 程
精细化做法
(13)泛水伸缩缝 工艺说明：屋面与女儿墙交接处，做水泥踢脚并 涂刷防水性外墙涂料。踢脚与墙面及屋面面层之 间留伸缩缝，并填塞嵌缝油膏等柔性防水嵌缝材 料。
(2)隔汽层收口 工艺说明：在水平屋面与竖向结构的连接处，隔 汽层应沿墙面向上连续铺设，且高出保温层上表 面不得小于100mm，以防止水蒸气因温差结露而导 致水珠回落在周边的保温层上。
106
四、屋面工 程 3 隔离层
图4.3.1 隔离层铺贴
精细化做法
(1)隔离层铺贴 工艺说明：当基层比较平整时，在已完成雨后或 淋水、蓄水检验合格的防水层上面，可以直接干 铺塑料膜、土工布或卷材；当基层不太平整时， 隔离层宜采用低强度等级粘土砂浆、水泥石砂浆 或水泥砂浆。铺抹砂浆时，铺膜厚度为10mm，表 面应抹平、压实并养护；待砂浆干燥后，其上干 铺一层塑料膜、土工布或卷材。
图4.7.7 压顶滴水线 顶面找坡 115
四、屋面工 程
>250
图4.7.8 不上人屋面女儿 墙
图4.7.9 反梁过水孔
精细化做法
(8)不上人屋面女儿墙 工艺说明：女儿墙压顶向内排水坡度不小于5%； 压顶内侧做滴水线；泛水高度至屋面完成面以上 不小于250mm，阴角增设附加层；屋面保护层面层 与阴角交界处设置分隔缝，内填防水弹性填充料 。
(16）高低跨变形缝 工艺说明：变形缝应采用附加卷材封盖。变形缝 的泛水高度在完成面以上大于250mm，铺贴或涂刷 至泛水墙顶部；变形缝顶部应加扣混凝土或金属 盖板，缝内按设计填充。
120
四、屋面工 程
精细化做法
(17)排汽孔 工艺说明：排气出口应埋设排气管，排气管应设 置在结构层上；穿过保温层的管壁应打排气孔， 屋面排气孔应做到做法一致、排列整齐、外形美 观，应设置在纵横分隔缝的相交点处。
