变频器过载的原因分析

变频器过流跳闸和过载跳闸区别及其原因分析

变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作变频器。

变频器是利用电力半导体器件的通断作用将工频电源（50HZ或60HZ）变换为另一频率，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波后逆变电路将直流电再逆成交流电。

变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器为了正常工作，其外部要有一系列的控制端子，控制端子分为主电路端子、输入控制端子和输出指示端子。

变频器集成了高压大功率晶体管技术和电子控制技术，得到广泛应用。变频器的作用是改变交流电机供电的频率和幅值，因而改变其运动磁场的周期，达到平滑控制电动机转速的目的。变频器的出现，使得复杂的调速控制简单化，用变频器+交流鼠笼式感应电动机组合替代了大部分原先只能用直流电机完成的工作，缩小了体积，降低了维修率，使传动技术发展到新阶段。

变频器过电流跳闸和过载跳闸的区别过载也一定过电流，变频器为什么要把过电流和过载分开呢？主要有2个区别：

（1） 保护对象不同

过电流主要用于保护变频器，而过载主要用于保护电动机。因为变频器的容量有时需要比电动机的容量加大一档甚或两档，在这种情况下，电动机过载时，变频器不一定过电流。

过载保护由变频器内部的电子热保护功能进行，在预置电子热保护功能时，应该准确地预

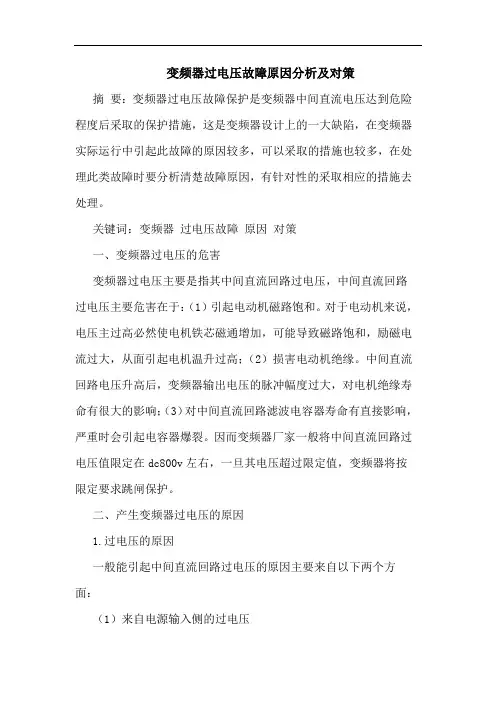

变频器过电压故障原因分析及对策

摘 要：变频器过电压故障保护是变频器中间直流电压达到危险程度后采取的保护措施，这是变频器设计上的一大缺陷，在变频器实际运行中引起此故障的原因较多，可以采取的措施也较多，在处理此类故障时要分析清楚故障原因，有针对性的采取相应的措施去处理。

关键词：变频器 过电压故障 原因 对策

一、变频器过电压的危害

变频器过电压主要是指其中间直流回路过电压，中间直流回路过电压主要危害在于：（1）引起电动机磁路饱和。对于电动机来说，电压主过高必然使电机铁芯磁通增加，可能导致磁路饱和，励磁电流过大，从面引起电机温升过高；（2）损害电动机绝缘。中间直流回路电压升高后，变频器输出电压的脉冲幅度过大，对电机绝缘寿命有很大的影响；（3）对中间直流回路滤波电容器寿命有直接影响，严重时会引起电容器爆裂。因而变频器厂家一般将中间直流回路过电压值限定在dc800v左右，一旦其电压超过限定值，变频器将按限定要求跳闸保护。

二、产生变频器过电压的原因

1.过电压的原因

一般能引起中间直流回路过电压的原因主要来自以下两个方面：

（1）来自电源输入侧的过电压

通常情况下的电源电压为380v,允许误差为-5%-+10%,经三相桥式全波整流后中间直流的峰值为591v,个别情况下电源线电压达到450v,其峰值电压也只有636v,并不算很高，一般电源电压不会使变频器因过电压跳闸。电源输入侧的过电压主要是指电源侧的冲击过电压，如雷电引起的过电压、补偿电容在合闸或断开时形成的过电压等，主要特点是电压变化率dv/dt和幅值都很大。

（2）来自负载侧的过电压

主要是指由于某种原因使电动机处于再生发电状态时，即电机处于实际转速比变频频率决定的同步转速高的状态，负载的传动系统中所储存的机械能经电动机转换成电能，通过逆变器的6个续流二极管回馈到变频器的中间直流回路中。此时的逆变器处于整流状态，如果变频器中没采取消耗这些能量的措施，这些能量将会导致中间直流回路的电容器的电压上升。达到限值即行跳闸。

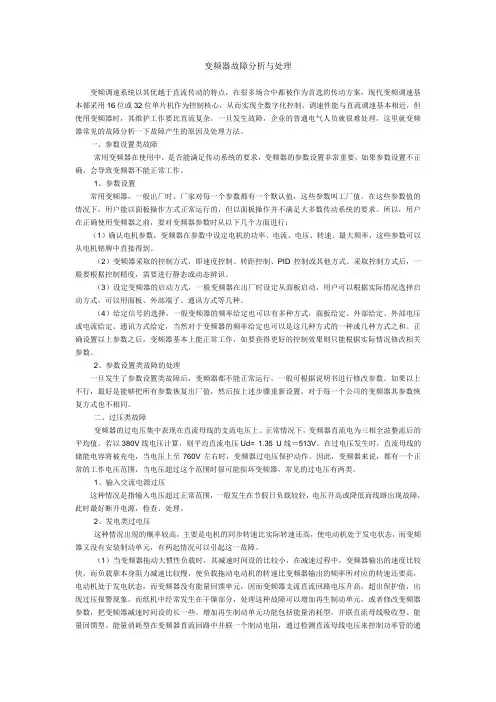

变频器故障分析与处理

变频调速系统以其优越于直流传动的特点，在很多场合中都被作为首选的传动方案，现代变频调速基本都采用16位或32位单片机作为控制核心，从而实现全数字化控制，调速性能与直流调速基本相近，但使用变频器时，其维护工作要比直流复杂，一旦发生故障，企业的普通电气人员就很难处理，这里就变频器常见的故障分析一下故障产生的原因及处理方法。

一、参数设置类故障

常用变频器在使用中，是否能满足传动系统的要求，变频器的参数设置非常重要，如果参数设置不正确，会导致变频器不能正常工作。

1、参数设置

常用变频器，一般出厂时，厂家对每一个参数都有一个默认值，这些参数叫工厂值。在这些参数值的情况下，用户能以面板操作方式正常运行的，但以面板操作并不满足大多数传动系统的要求。所以，用户在正确使用变频器之前，要对变频器参数时从以下几个方面进行：

（1）确认电机参数，变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。

（2）变频器采取的控制方式，即速度控制、转距控制、PID控制或其他方式。采取控制方式后，一般要根据控制精度，需要进行静态或动态辨识。

（3）设定变频器的启动方式，一般变频器在出厂时设定从面板启动，用户可以根据实际情况选择启动方式，可以用面板、外部端子、通讯方式等几种。

（4）给定信号的选择，一般变频器的频率给定也可以有多种方式，面板给定、外部给定、外部电压或电流给定、通讯方式给定，当然对于变频器的频率给定也可以是这几种方式的一种或几种方式之和。正确设置以上参数之后，变频器基本上能正常工作，如要获得更好的控制效果则只能根据实际情况修改相关参数。

2、参数设置类故障的处理

一旦发生了参数设置类故障后，变频器都不能正常运行，一般可根据说明书进行修改参数。如果以上不行，最好是能够把所有参数恢复出厂值，然后按上述步骤重新设置，对于每一个公司的变频器其参数恢复方式也不相同。

变频器过流与过载的原因分析

变频器过流与过载的原因分析

1、过电流跳闸及原因分析

变频器的过电流跳闸又分短路故障、运行过程中跳闸和升、降速过程中跳闸等情况。

1.1 短路故障

（ 1 ）故障特点

a ）第一次跳闸有可能在运行过程中发生，但如复位后再起动，则往往一升速就跳闸。

b ）具有很大的冲击电流，但大多数变频器已经能够进行保护跳闸，而不会损坏。由于保护跳闸十分迅速，难以观察其电流的大小。

（ 2 ）判断与处理

第一步，首选要判断是否短路。为了便于判断，在复位后再起动前，可在输入侧接入一个电压表，重新启动时，电位器从零开始缓慢旋动，同时，注意观察电压表。如果变频器的输出频率刚上升就立即跳闸，且电压表的指针有瞬间回“ 0 ”的迹象，则说明变频器的输出端已经短路或接地。

第二步，要判断是在变频器内部短路，还是在外部短路。这时，应将变频器输出端的接线脱开，再旋动电位器，使频率上升，如仍跳闸，说明变频器内部短路；如不再跳闸，则说明是变频器外部短路，应检查从变频器到电动机之间的线路，以及电动机本身。

1.2、轻载过电流负载很轻，却又过电流跳闸。

这是变频调速所特有的现象。在 V/F 控制模式下，存在着一个十分突出的问题：就是在运行过程中，电动机磁路系统的不稳定。其基本原因在于：

低频运行时，为了能带动较重的负载，常常需要进行转矩补偿（即提高 U/f 比，也叫转矩提升）。导致电动机磁路的饱和程度随负载的轻重而变化。这种由电动机磁路饱和引起的过电流跳闸，主要发生在低频、轻载的情况下。解决方法：反复调整 U/f 比。

1.3 重载过电流

（1）故障现象

有些生产机械在运行过程中负荷突然加重，甚至“卡住”，电动机的转速因带不动而大幅下降，电流急剧增加，过载保护来不及动作，导致过电流跳闸。

（2）解决方法

a）首先了解机械本身是否有故障，如果有故障，则修理机器。

b）如果这种过载属于生产过程中经常可能出现的现象，则首先考虑能否加大电动机和负载之间的传动比？适当加大传动比，可减轻电动机轴上的阻转矩，避免出现带不动的情况。如无法加大传动比，则只有考虑增大电动机和变频器的容量了。
