自动化仪表控制系统管理制度

大丰云涛生物技术有限公司

自动化仪表控制系统管理制度

第一章 总则

第一条 为加强公司自动化仪表设备及控制系统

的管理工作，控制和优化工艺条件，保障仪表设备安全经济运行，依据国家有关法规及相关管理规定，制定本制度。

第二条 本制度适用于公司自动化仪表控制系统的管理。

第三条 控制系统主要包括集散控制系统（DCS）、紧急停车系统

（ESD）、可编程控制器（PLC）等。

第四条 控制系统的日常维护。

（一）系统点检制度

1、仪表设备管理部门应加强对系统的日常维护检查，根据系统的配置情况，制定系统点检标准，并设计相应的点检表格。

2、系统点检应包括以下主要内容：

A、主机设备的运行状态。

B、外围设备（包括打印机等）的投用情况和完好状况。

C、各机柜的风扇（包括内部风扇）运转状况。

D、机房、操作室的温度、湿度。

3、点检记录要字迹清楚、书写工整，并定期回收，妥善保管。

（二）系统周检制度

1、仪表设备管理部门(仪表保运单位)应根据设备保养手册的规定，制定周检项目、内容和合理的周期，并做好DCS（PLC）系统周检记录。

2、系统周检应包括如下主要内容：

A、确认冗余系统的功能和切换动作是否准确可靠。 B、清洗过滤网。

C、清洗CRT。

D、检查风扇及风扇的保护网。

E、定期清洗打印机。

F、清洗机房内设备的表面灰尘。

G、系统中的电池按期更换。

H、定期对运动机件加润滑油。

I、检查供电及接地系统，确保符合要求。

3、系统周检发现的问题，应及时填写缺陷记录，并立刻组织人员处理解决。

（三）系统硬件管理

1、仪表设备管理部门(仪表保运队伍)应有专人负责保养，按规定进行点检、周检和维护。

2、建立系统硬件设备档案，内容应名细到主要插件板，并作好历次设备、卡件变更记录。

3、系统硬件的各种资料要妥善保管，原版资料要归档保存。

4、在线运行设备检修时，要严格执行有关手续，按照规定，做好防范措施。

第 1 页 共 16 页 自动化仪表控制系统管理制度

第一章?? 总则

第一条 为加强公司自动化仪表设备及控制系统

的管理工作，控制和优化工艺条件，保障仪表设备安全经济运行，依据国家有关法规及相关管理规定，制定本制度。

第二条 本制度适用于公司自动化仪表控制系统的管理。

第三条 控制系统主要包括集散控制系统（DCS）、紧急停车系统

（ESD）、可编程控制器（PLC）等。

第四条 控制系统的日常维护。

（一）系统点检制度

1、仪表设备管理部门应加强对系统的日常维护检查，根据系统的配置情况，制定系统点检标准，并设计相应的点检表格。

2、系统点检应包括以下主要内容：

A、主机设备的运行状态。

B、外围设备（包括打印机等）的投用情况和完好状况。

C、各机柜的风扇（包括内部风扇）运转状况。

D、机房、操作室的温度、湿度。 第 2 页 共 16 页 3、点检记录要字迹清楚、书写工整，并定期回收，妥善保管。

（二）系统周检制度

1、仪表设备管理部门(仪表保运单位)应根据设备保养手册的规定，制定周检项目、内容和合理的周期，并做好DCS（PLC）系统周检记录。

2、系统周检应包括如下主要内容：

A、确认冗余系统的功能和切换动作是否准确可靠。

B、清洗过滤网。

C、清洗CRT。

D、检查风扇及风扇的保护网。

E、定期清洗打印机。

F、清洗机房内设备的表面灰尘。

G、系统中的电池按期更换。

H、定期对运动机件加润滑油。

I、检查供电及接地系统，确保符合要求。

3、系统周检发现的问题，应及时填写缺陷记录，并立刻组织人员处理解决。

（三）系统硬件管理

1、仪表设备管理部门(仪表保运队伍)应有专人负责保养，按规定进行点检、周检和维护。 第 3 页 共 16 页 2、建立系统硬件设备档案，内容应名细到主要插件板，并作好历次设备、卡件变更记录。

3、系统硬件的各种资料要妥善保管，原版资料要归档保存。

4、在线运行设备检修时，要严格执行有关手续，按照规定，做好防范措施。

仪表自动化控制系统日常维护保养制度

仪表是操作工的眼睛，仪表测量不准，调节不灵，必然会造成误操作，甚至发生安全事故，为了公司的安全生产，为了一线员工的生命安全，特制定以下对仪表自动化控制系统的维护保养制度：

一、温度测量、显示系统

1、做好巡回检查，向当班工艺人员了解热电偶，热电阻，双金属温度表、温度变送器的运行，显示情况。

2、检查接线盒是否盖好，保护套管、软管及穿线管是否破损断裂，接处是否松动。

3、查看温度表指示是否正常。

4、查看表体、连接管路是否有泄漏，损坏腐蚀。

5、查看仪表显示是否正常。

6、查看仪表的接线插口是否接触良好。

7、查看仪表显示与远程显示数据是否相符。

8、严格按照检定、校准周期进行检定、校准。

9、发现问题及时处理，并做好维护记录。

二、压力测量、显示系统

1、做好巡回检查，向当班工艺人员了解压力表，压力变送器运行显示情况。

2、查看压力表指示是否正常。

3、查看表体，压力变送器连接管路、线路、阀门是否有泄漏损坏、腐蚀。

4、查看仪表显示与远程显示是否正常相符。

5、检查仪表的接线插口是否接触良好。

6、查看仪表是否处于锁密状态。

7、严格按照检定、校准周期进行检定、校准。

8、发现问题及时处理，并做好维护记录。

三、报警系统 1、做好巡回检查，向当班工艺人员了解闪光报警器，可燃、有毒气体报警器运行情况。

2、查看仪表显示是否正常。

3、查看仪表的接线插头是否接插良好。

4、查看报警是否灵敏，有无故障报警。

5、发现问题及时处理，并做好维护记录。

6、严格按照检定周期进行检定。

四、自动化控制系统

1、做好巡回检查，向当班工艺人员了解无纸记录仪、各种流量计、电磁阀、气动阀、液位计的运行情况。

2、查看仪表显示是否正常，刻度是否准确。

3、查看仪表是否处于锁密状态。

4、检查无纸记录仪的三个插头是否插接良好。

5、查看流量计的瞬时值，累计值是否正确。

6、查看表体及其连接件是否损坏及腐蚀。

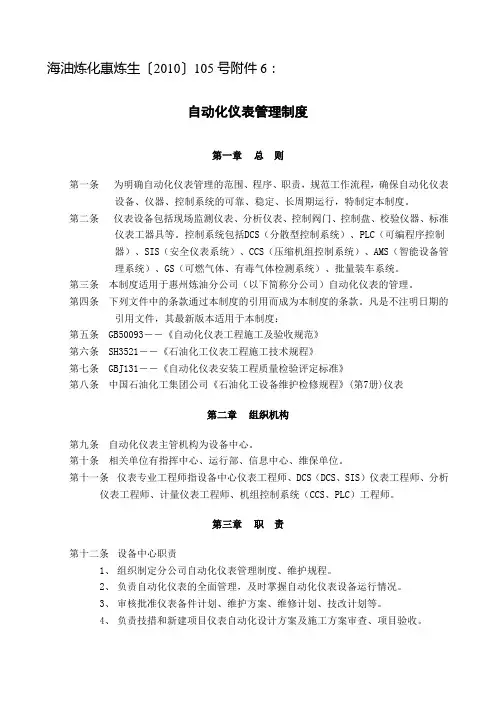

海油炼化惠炼生〔2010〕105号附件6：

自动化仪表管理制度

第一章 总 则

第一条 为明确自动化仪表管理的范围、程序、职责，规范工作流程，确保自动化仪表设备、仪器、控制系统的可靠、稳定、长周期运行，特制定本制度。

第二条 仪表设备包括现场监测仪表、分析仪表、控制阀门、控制盘、校验仪器、标准仪表工器具等。控制系统包括DCS（分散型控制系统）、PLC（可编程序控制器）、SIS（安全仪表系统）、CCS（压缩机组控制系统）、AMS（智能设备管理系统）、GS（可燃气体、有毒气体检测系统）、批量装车系统。

第三条 本制度适用于惠州炼油分公司（以下简称分公司）自动化仪表的管理。

第四条 下列文件中的条款通过本制度的引用而成为本制度的条款。凡是不注明日期的引用文件，其最新版本适用于本制度：

第五条 GB50093――《自动化仪表工程施工及验收规范》

第六条 SH3521――《石油化工仪表工程施工技术规程》

第七条 GBJ131――《自动化仪表安装工程质量检验评定标准》

第八条 中国石油化工集团公司《石油化工设备维护检修规程》(第7册)仪表

第二章 组织机构

第九条 自动化仪表主管机构为设备中心。

第十条 相关单位有指挥中心、运行部、信息中心、维保单位。

第十一条 仪表专业工程师指设备中心仪表工程师、DCS（DCS、SIS）仪表工程师、分析仪表工程师、计量仪表工程师、机组控制系统（CCS、PLC）工程师。

第三章 职 责

第十二条 设备中心职责

1、 组织制定分公司自动化仪表管理制度、维护规程。

2、 负责自动化仪表的全面管理，及时掌握自动化仪表设备运行情况。

3、 审核批准仪表备件计划、维护方案、维修计划、技改计划等。

4、 负责技措和新建项目仪表自动化设计方案及施工方案审查、项目验收。 5、 每月组织一次自动化仪表设备的大检查。

6、 负责对维保单位的维护情况进行考核。

7、 审批气体检测报警仪的维修、更新计划；参加新增气体检测报警仪设置方案审查、施工及投用前的验收工作。
