matlab卡尔曼滤波函数

  • 格式：docx
  • 大小：36.85 KB
  • 文档页数：3

matlab卡尔曼滤波函数

卡尔曼滤波是一种用于估计系统状态的滤波器，其融合了系统模型的预测和测量数据的更新，能够准确地估计出系统的状态。在Matlab中，可以使用kfilt函数来实现卡尔曼滤波。

kfilt函数是Matlab中提供的卡尔曼滤波器函数之一，其使用方法如下：

```matlab

[x,P] = kfilt(meas,H,R,x0,P0,A,Q)

```

其中，输入参数为：

- `meas`：测量数据

- `H`：测量矩阵，表示测量值与状态的线性关系

- `R`：测量噪声的协方差矩阵

- `x0`：初始状态

- `P0`：初始状态的协方差矩阵

- `A`：状态转移矩阵，表示状态的预测模型

- `Q`：过程噪声的协方差矩阵

输出结果为：

- `x`：滤波后的状态估计值

- `P`：滤波后的状态估计值的协方差矩阵

下面我们详细介绍一下kfilt函数的用法。

1. 首先，准备好系统的测量数据`meas`、测量矩阵`H`、测量噪声的协方差矩阵`R`、初始状态`x0`、初始状态的协方差矩阵`P0`、状态转移矩阵`A`和过程噪声的协方差矩阵`Q`。

通常情况下，测量数据是实际测量到的数据，测量矩阵H是状态和测量之间的线性关系矩阵，测量噪声的协方差矩阵R用于描述测量噪声的统计特性。初始状态x0表示系统状态的初始估计值，初始状态的协方差矩阵P0用于描述初始状态估计的不确定性。状态转移矩阵A表示系统状态的预测模型，过程噪声的协方差矩阵Q用于描述状态转移过程中的噪声的统计特性。

2. 调用kfilt函数进行卡尔曼滤波。

```matlab

[x,P] = kfilt(meas,H,R,x0,P0,A,Q)

```

使用kfilt函数对测量数据进行滤波处理，得到滤波后的状态估计值x和状态估计值的协方差矩阵P。

3. 分析滤波结果。

通过分析滤波后的状态估计值x和状态估计值的协方差矩阵P，可以得到对系统状态的估计结果。

以上就是使用Matlab中的kfilt函数进行卡尔曼滤波的基本步骤。需要注意的是，kfilt函数只能对一维的状态进行滤波，如果状态是多维的，需要对每个维度进行滤波处理。

除了kfilt函数，Matlab还提供了其他的卡尔曼滤波器函数，如kfilter和kfsfilter等，可以根据实际需求选择合适的函数来进行卡尔曼滤波的实现。

希望以上内容对您有帮助！

合集下载

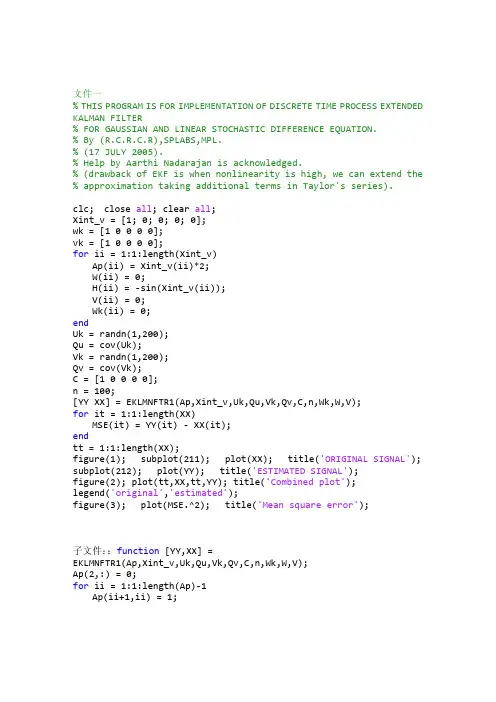

扩展卡尔曼滤波matlab程序

扩展卡尔曼滤波matlab程序

文件一

% THIS PROGRAM IS FOR IMPLEMENTATION OF DISCRETE TIME PROCESS EXTENDED

KALMAN FILTER

% FOR GAUSSIAN AND LINEAR STOCHASTIC DIFFERENCE EQUATION.

% By (R.C.R.C.R),SPLABS,MPL. % (17 JULY 2005).

% Help by Aarthi Nadarajan is acknowledged. % (drawback of EKF is when nonlinearity is high, we can extend the

% approximation taking additional terms in Taylor's series).

clc; close all; clear all; Xint_v = [1; 0; 0; 0; 0];

wk = [1 0 0 0 0];

vk = [1 0 0 0 0]; for ii = 1:1:length(Xint_v)

Ap(ii) = Xint_v(ii)*2; W(ii) = 0;

H(ii) = ‐sin(Xint_v(ii)); V(ii) = 0;

Wk(ii) = 0; end

Uk = randn(1,200);

Qu = cov(Uk); Vk = randn(1,200);

Qv = cov(Vk); C = [1 0 0 0 0];

n = 100; [YY XX] = EKLMNFTR1(Ap,Xint_v,Uk,Qu,Vk,Qv,C,n,Wk,W,V);

for it = 1:1:length(XX)

MSE(it) = YY(it) ‐ XX(it);

end

tt = 1:1:length(XX); figure(1); subplot(211); plot(XX); title('ORIGINAL SIGNAL');

扩展卡尔曼滤波算法的matlab程序

扩展卡尔曼滤波算法的matlab程序

clear all

v=150; %%目标速度

v_sensor=0;%%传感器速度

t=1; %%扫描周期

xradarpositon=0; %%传感器坐标

yradarpositon=0; %%

ppred=zeros(4,4);

Pzz=zeros(2,2);

Pxx=zeros(4,2);

xpred=zeros(4,1);

ypred=zeros(2,1);

sumx=0;

sumy=0;

sumxukf=0;

sumyukf=0;

sumxekf=0;

sumyekf=0; %%%统计的初值

L=4;

alpha=1;

kalpha=0;

belta=2;

ramda=3-L;

azimutherror=0.015; %%方位均方误差

rangeerror=100; %%距离均方误差

processnoise=1; %%过程噪声均方差

tao=[t^3/3 t^2/2 0 0;

t^2/2 t 0 0;

0 0 t^3/3 t^2/2;

0 0 t^2/2 t]; %% the input matrix of process

G=[t^2/2 0

t 0

0 t^2/2

0 t ];

a=35*pi/180;

a_v=5/100;

a_sensor=45*pi/180;

x(1)=8000; %%初始位置 y(1)=12000;

for i=1:200

x(i+1)=x(i)+v*cos(a)*t;

y(i+1)=y(i)+v*sin(a)*t;

end

for i=1:200

xradarpositon=0;

yradarpositon=0;

Zmeasure(1,i)=atan((y(i)-yradarpositon)/(x(i)-xradarpositon))+random('Normal',0,azimutherror,1,1);

Zmeasure(2,i)=sqrt((y(i)-yradarpositon)^2+(x(i)-xradarpositon)^2)+random('Normal',0,rangeerror,1,1);

基于MATLAB的卡尔曼滤波算法实现

基于MATLAB的卡尔曼滤波算法实现

基于MATLAB的卡尔曼滤波算法实现

以下为纯⼩⽩对卡尔曼滤波算法的MATLAB实现进⾏简单总结，以便以后复习。

⼀、 背景介绍

假设⼀⼩车作匀加速运动，初速度为0，加速度为5⽶每⼆次⽅秒，⼩车上装有速度传感器，采样频率为10Hz，传感器测量噪声为⾼斯⽩噪

声，需要充分利⽤这些信息来估计车辆的速度状态，并验证卡尔曼滤波算法的实验原理与过程。

⼆、卡尔曼滤波原理

早在近百年前，就有⼈开始采⽤状态变量模型研究随机过程，随后为了解决对⾮平稳、多输⼊输出随机序列的估计问题，卡尔曼提出了递推

最优估计理论。它采⽤状态空间法描述系统，由状态⽅程和测量⽅程组成，即知道前⼀个状态的估计值和最近⼀个观测数据，采⽤递推算法

估计当前的状态值。其具有以下特点：

（1） 算法是⼀个递推过程，且状态空间法采⽤在时域内设计滤波器的⽅法，因⽽适⽤于多维随机过程的估计；离散型卡尔曼滤波算法适⽤

于计算机处理。

（2） 采⽤递推算法计算，不⽤知道所有过去的值，⽤状态⽅程描述状态变量的动态变化规律，卡尔曼滤波同样适⽤于⾮平稳过程。

如图所⽰，为卡尔曼滤波算法的实现流程图，其基本思路是若有⼀组强⽽合理的假设，给出系统的历史测量值，可以建⽴最⼤化这些早前测量值的后验概率的系统状态模型。其基本假设是被建系统是线性的，影响测量的噪声属于符合⾼斯分布的⽩噪声。

三、卡尔曼滤波的状态⽅程和测量⽅程

整个实现过程包含预测更新和测量更新两⼤部分。

（1） 预测更新：预测状态量：预测误差协⽅差矩阵：

（2） 测量更新：最优估计状态量：计算误差增益：误差协⽅差矩阵：

设k时刻⼩车速度为 ，则系统状态⽅程为：测量⽅程为：结合卡尔曼滤波算法的预测和测量更新流程，可有：

四、结果分析

根据以上理论分析，完成相应matlab程序（代码见后），并画出⼩车速度的观测值、真实值、滤波值的对⽐曲线图如下：

五、代码

(1) kalman.m

1 %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

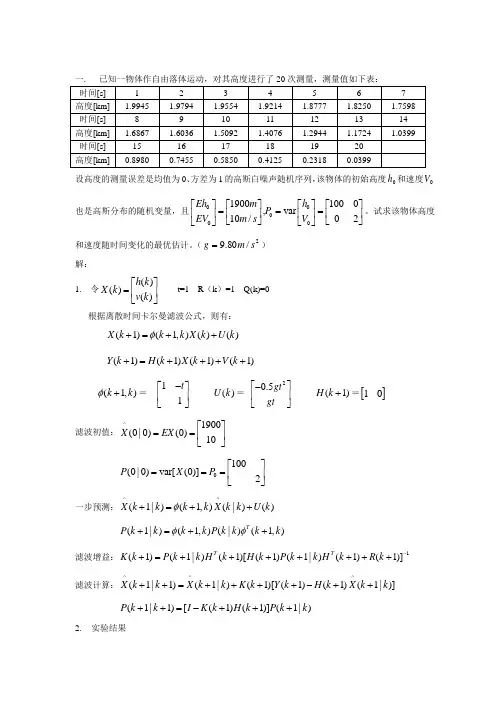

卡尔曼滤波两例题含matlab程序汇总

卡尔曼滤波两例题含matlab程序汇总

一. 已知一物体作自由落体运动，对其高度进行了20次测量，测量值如下表：

时间[s] 1 2 3 4 5 6 7

高度[km] 1.9945 1.9794 1.9554 1.9214 1.8777 1.8250 1.7598

时间[s] 8 9 10 11 12 13 14

高度[km] 1.6867 1.6036 1.5092 1.4076 1.2944 1.1724 1.0399

时间[s] 15 16 17 18 19 20

高度[km] 0.8980 0.7455 0.5850 0.4125 0.2318 0.0399

设高度的测量误差是均值为0、方差为1的高斯白噪声随机序列，该物体的初始高度0h和速度0V也是高斯分布的随机变量，且0000019001000,var10/02EhhmPEVmsV。试求该物体高度和速度随时间变化的最优估计。（2/80.9smg）

解：

1. 令()()()hkXkvk t=1 R（k）=1 Q(k)=0

根据离散时间卡尔曼滤波公式，则有：

(1)(1,)()()XkkkXkUk

(1)(1)(1)(1)YkHkXkVk

(1,)kk＝ 11t ()Uk＝ 20.5gtgt (1)Hk＝10

滤波初值：^1900(0|0)(0)10XEX

0100(0|0)var[(0)]2PXP

一步预测：^^(1|)(1,)(|)()XkkkkXkkUk

(1|)(1,)(|)(1,)TPkkkkPkkkk

滤波增益：1(1)(1|)(1)[(1)(1|)(1)(1)]TTKkPkkHkHkPkkHkRk
