场效应管的工作原理

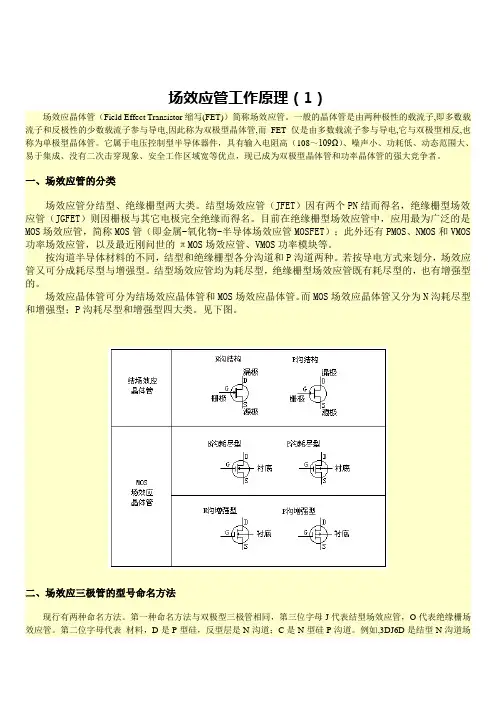

场效应管工作原理（1）

场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。一般的晶体管是由两种极性的载流子,即多数载流子和反极性的少数载流子参与导电,因此称为双极型晶体管,而FET仅是由多数载流子参与导电,它与双极型相反,也称为单极型晶体管。它属于电压控制型半导体器件，具有输入电阻高（108～109Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。

一、场效应管的分类

场效应管分结型、绝缘栅型两大类。结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（JGFET）则因栅极与其它电极完全绝缘而得名。目前在绝缘栅型场效应管中，应用最为广泛的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；此外还有PMOS、NMOS和VMOS功率场效应管，以及最近刚问世的πMOS场效应管、VMOS功率模块等。

按沟道半导体材料的不同，结型和绝缘栅型各分沟道和P沟道两种。若按导电方式来划分，场效应管又可分成耗尽型与增强型。结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。见下图。

二、场效应三极管的型号命名方法

现行有两种命名方法。第一种命名方法与双极型三极管相同，第三位字母J代表结型场效应管，O代表绝缘栅场效应管。第二位字母代表 材料，D是P型硅，反型层是N沟道；C是N型硅P沟道。例如,3DJ6D是结型N沟道场效应三极管，3DO6C 是绝缘栅型N沟道场效应三极管。

第二种命名方法是CS××#，CS代表场效应管，××以数字代表型号的序号，#用字母代表同一型号中的不同规格。例如CS14A、CS45G等。

场效应管工作原理（1） 场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。一般的晶体管是由两种极性的载流子,即多数载

流子和反极性的少数载流子参与导电,因此称为双极型晶体管,而FET仅是由多数载流子参与导电,它与双极型相反,也

称为单极型晶体管。它属于电压控制型半导体器件，具有输入电阻高（108～109Ω）、噪声小、功耗低、动态范围大、

易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。

一、场效应管的分类

场效应管分结型、绝缘栅型两大类。结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效

应管（JGFET）则因栅极与其它电极完全绝缘而得名。目前在绝缘栅型场效应管中，应用最为广泛的是

MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；此外还有PMOS、NMOS和VMOS

功率场效应管，以及最近刚问世的πMOS场效应管、VMOS功率模块等。

按沟道半导体材料的不同，结型和绝缘栅型各分沟道和P沟道两种。若按导电方式来划分，场效应

管又可分成耗尽型与增强型。结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型

的。

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。而MOS场效应晶体管又分为N沟耗尽型

和增强型；P沟耗尽型和增强型四大类。见下图。

二、场效应三极管的型号命名方法

现行有两种命名方法。第一种命名方法与双极型三极管相同，第三位字母J代表结型场效应管，O代表绝缘栅场

效应管。第二位字母代表 材料，D是P型硅，反型层是N沟道；C是N型硅P沟道。例如,3DJ6D是结型N沟道场效应三极管，3DO6C 是绝缘栅型N沟道场效应三极管。

第二种命名方法是CS××#，CS代表场效应管，××以数字代表型号的序号，#用字母代表同一型号中的不同规格。

例如CS14A、CS45G等。

三、场效应管的参数

1.什么叫场效应管？

FET是Field-Effect-Transistor的缩写,即为场效应晶体管。一般的晶体管是由两种极性的载流子,即多数载流子和反极性的少数载流子参与导电,因此称为双极型晶体管,而FET仅是由多数载流子参与导电,它与双极型相反,也称为单极型晶体管。FET应用范围很广,但不能说现在普及的双极型晶体管都可以用FET替代。然而，由于FET的特性与双极型晶体管的特性完全不同，能构成技术性能非常好的电路。

2. 场效应管的工作原理：

(a) JFET的概念图

(b) JFET的符号

图1(b)门极的箭头指向为p指向 n方向，分别表示内向为n沟道JFET，外向为p沟道JFET。 图1（a）表示n沟道JFET的特性例。以此图为基础看看JFET的电气特性的特点。

首先，门极-源极间电压以0V时考虑（VGS =0）。在此状态下漏极-源极间电压VDS 从0V增加，漏电流ID几乎与VDS 成比例增加，将此区域称为非饱和区。VDS 达到某值以上漏电流ID 的变化变小，几乎达到一定值。此时的ID 称为饱和漏电流（有时也称漏电流用IDSS 表示。与此IDSS 对应的VDS 称为夹断电压VP ，此区域称为饱和区。 其次在漏极-源极间加一定的电压VDS (例如0.8V)，VGS 值从0开始向负方向增加，ID 的值从IDSS 开始慢慢地减少，对某VGS 值ID =0。将此时的VGS 称为门极-源极间遮断电压或者截止电压，用VGS (off)示。n沟道JFET的情况则VGS (off) 值带有负的符号,测量实际的JFET对应ID =0的VGS 因为很困难,在放大器使用的小信号JFET时,将达到ID =0.1-10μA 的VGS 定义为VGS (off) 的情况多些。 关于JFET为什么表示这样的特性，用图作以下简单的说明。

场效应管工作原理用一句话说，就是"漏极-源极间流经沟道的ID ，用以门极与沟道间的pn结形成的反偏的门极电压控制ID "。更正确地说，ID 流经通路的宽度，即沟道截面积，它是由pn结反偏的变化，产生耗尽层扩展变化控制的缘故。 在VGS =0的非饱和区域，图10.4.1(a)表示的过渡层的扩展因为不很大，根据漏极-源极间所加VDS的电场，源极区域的某些电子被漏极拉去，即从漏极向源极有电流ID 流动。达到饱和区域如图10.4.2(a)所示，从门极向漏极扩展的过度层将沟道的一部分构成堵塞型，ID饱和。将这种状态称为夹断。这意味着过渡层将沟道的一部分阻挡，并不是电流被切断。 在过渡层由于没有电子、空穴的自由移动，在理想状态下几乎具有绝缘特性，通常电流也难流动。但是此时漏极-源极间的电场，实际上是两个过渡层接触漏极与门极下部附近，由于漂移电场拉去的高速电子通过过渡层。 如图10.4.1(b)所示的那样，即便再增加VDS ，因漂移电场的强度几乎不变产生ID 的饱和现象。 其次，如图10.4.2(c)所示，VGS 向负的方向变化，让VGS =VGS (off) ，此时过渡层大致成为覆盖全区域的状态。而且VDS 的电场大部分加到过渡层上，将电子拉向漂移方向的电场，只有靠近源极的很短部分，这更使电流不能流通。

场效应管⼯作原理

场效应管⼯作原理 MOS场效应管电源开关电路。

这是该装置的核⼼，在介绍该部分⼯作原理之前，先简单解释⼀下MOS 场效应管的⼯作原理。

MOS 场效应管也被称为MOS FET， 既Metal Oxide Semiconductor Field Effect

Transistor（⾦属氧化物半导体场效应管）的缩写。它⼀般有耗尽型和增强型两种。本⽂

使⽤的为增强型MOS 场效应管，其内部结构见图5。它可分为NPN型PNP型。NPN型通常称为N沟道

型，PNP型也叫P沟道型。由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体

上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。我们知道⼀般三极管是由输

⼊的电流控制输出的电流。但对于场效应管，其输出电流是由输⼊的电压（或称电场）控制，

可以认为输⼊电流极⼩或没有输⼊电流，这使得该器件有很⾼的输⼊阻抗，同时这也是我们称之为场效应管的原因。

为解释MOS

场效应管的⼯作原理，我们先了解⼀下仅含有⼀个P—N结的⼆极管的⼯作过程。如图6

所⽰，我们知道在⼆极管加上正向电压（P端接正极，N端接负极）时，⼆极管导通，其PN结有

电流通过。这是因为在P型半导体端为正电压时，N型半导体内的负电⼦被吸引⽽涌向加有正电

压的P型半导体端，⽽P型半导体端内的正电⼦则朝N型半导体端运动，从⽽形成导通电流。同

理，当⼆极管加上反向电压（P端接负极，N端接正极）时，这时在P型半导体端为负电压，正

电⼦被聚集在P型半导体端，负电⼦则聚集在N型半导体端，电⼦不移动，其PN结没有电流通过，⼆极管截⽌。

对于场效应管（见图7），在栅极没有电压时，由前⾯分析可知，在源极与漏极之间不会

有电流流过，此时场效应管处与截⽌状态（图7a）。当有⼀个正电压加在N沟道的MOS 场效应管栅极上时，由于电场的作⽤，此时N型半导体的源极和漏极的负电⼦被吸引出来

⽽涌向栅极，但由于氧化膜的阻挡，使得电⼦聚集在两个N沟道之间的P型半导体中（见图7b），从⽽形成电流，使源极和漏极之间导通。我们也可以想像为两个N型半导体之间为⼀条
