免棱镜全站仪主要技术参数

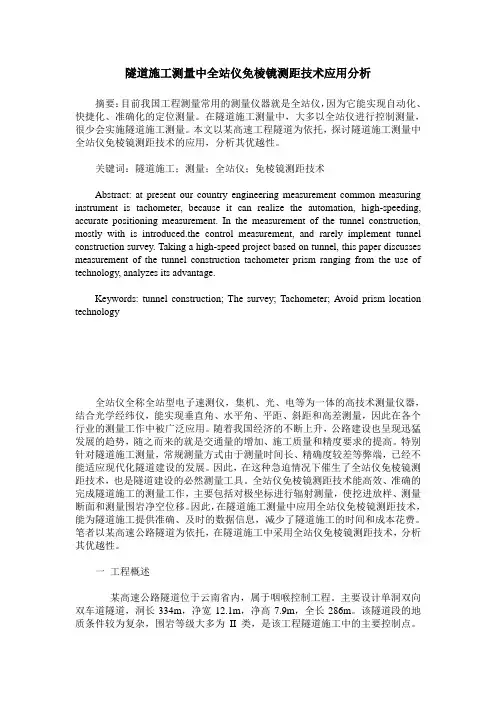

隧道施工测量中全站仪免棱镜测距技术应用分析摘要：目前我国工程测量常用的测量仪器就是全站仪，因为它能实现自动化、快捷化、准确化的定位测量。

在隧道施工测量中，大多以全站仪进行控制测量，很少会实施隧道施工测量。

本文以某高速工程隧道为依托，探讨隧道施工测量中全站仪免棱镜测距技术的应用，分析其优越性。

关键词：隧道施工；测量；全站仪；免棱镜测距技术Abstract: at present our country engineering measurement common measuring instrument is tachometer, because it can realize the automation, high-speeding, accurate positioning measurement. In the measurement of the tunnel construction, mostly with is introduced.the control measurement, and rarely implement tunnel construction survey. Taking a high-speed project based on tunnel, this paper discusses measurement of the tunnel construction tachometer prism ranging from the use of technology, analyzes its advantage.Keywords: tunnel construction; The survey; Tachometer; Avoid prism location technology全站仪全称全站型电子速测仪，集机、光、电等为一体的高技术测量仪器，结合光学经纬仪，能实现垂直角、水平角、平距、斜距和高差测量，因此在各个行业的测量工作中被广泛应用。

PENTAX R-200系列全站仪R-202NE/R-202NE（POWER）高性能普及型中文数字全站仪为满足国内市场需求，普及全站仪的使用，日本宾得推出牢固可靠、高性能、更方便，价格适中的新一代R-200 系列全站仪。

现为国内唯一普及价位、免棱镜、全中文进口品牌全站仪。

性能特点PENTAX光学系统：超级多层镀膜镜头，保证了清晰和精确的照准免棱镜测量：除具有棱镜、反射片测量模式外，还具有免棱镜测距350米数字输入键盘：快速输入数字、字母及其它特殊字符可视激光指示：使照准目标更快、更容易，也方便在隧道、夜晚等光线微弱环境中工作激光对中：可调节激光强度，使仪器架设对中更加方便绝对编码度盘：开机无需初始化，重新开机角度保持不变标准化电池：采用性价比高的标准化电池设计，增配方便大容量存储器：内存能存储20,000个测量点(XYZ），使用户可以有效的完成任何测量和检测作业内置功能强大的PowerTopolite软件最新加载道路软件模块（R-200NE机型）功能介绍绝对编码器采用绝对编码度盘操作更加方便由于具有绝对编码度盘，在开机后无需再上下转动测距部及仪器进行垂直度盘和水平盘初始化。

在作业中即使意外关机，开机后再观测，也无需再寻找基准方向。

大显示屏和键盘大幅面显示图形和文字十分便于操作本机装备了输入角度、坐标值、点号、高度、代码等所不可少的输入键。

尤其对于输入带文字字母的点名更加方便了。

大容量存储器仪器内存有20,000个测量点( XYZ)，使用户可以有效地处理任何测量和检测任务。

每个测量项目(job)可以记录2,000 个点位（XYZ）。

用户可以建立多达20个项目文件。

激光对中由于激光对中的光点是可见的，并具有十阶两度调节，对中作业就变得十分简单。

发射垂直向下的激光，就可方便地进行对中作业。

在购买仪器时，可以要求改变为可选的光学对中器。

新照准器新型的十字丝型照准器为了尽快而较准确地寻找到目标，设计了新型的照准器（粗瞄方式）。

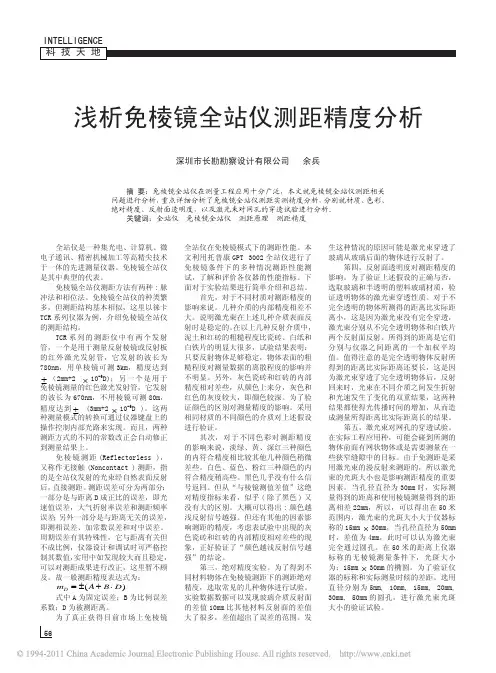

INTELLIGENCE 科 技 天 地56浅析免棱镜全站仪测距精度分析深圳市长勘勘察设计有限公司 余兵摘 要：免棱镜全站仪在测量工程应用十分广泛，本文就免棱镜全站仪测距相关问题进行分析，重点详细分析了免棱镜全站仪测距实测精度分析，分别就材质、色彩、绝对精度、反射面透明度，以及激光束对网孔的穿透试验进行分析。

关键词：全站仪 免棱镜全站仪 测距原理 测距精度全站仪是一种集光电、计算机、微电子通讯、精密机械加工等高精尖技术于一体的先进测量仪器。

免棱镜全站仪是其中典型的代表。

免棱镜全站仪测距方法有两种:脉冲法和相位法。

免棱镜全站仪的种类繁多，但测距结构基本相似，这里以徕卡TCR 系列仪器为例，介绍免棱镜全站仪的测距结构。

TCR 系列的测距仪中有两个发射管，一个是用于测量反射棱镜或反射板的红外激光发射管，它发射的波长为780nm，用单棱镜可测3km，精度达到±（2mm+2 ×10-6D)；另一个是用于免棱镜测量的红色激光发射管，它发射的波长为670nm，不用棱镜可测80m，精度达到± (3mm+2×10-6D )。

这两种测量模式的转换可通过仪器键盘上的操作控制内部光路来实现。

而且，两种测距方式的不同的常数改正会自动修正到测量结果上。

免棱镜测距(Reflectorless )，又称作无接触(Noncontact )测距，指的是全站仪发射的光束经自然表面反射后，直接测距。

测距误差可分为两部分：一部分是与距离D 成正比的误差，即光速值误差，大气折射率误差和测距频率误差；另外一部分是与距离无关的误差，即测相误差、加常数误差和对中误差。

周期误差有其特殊性，它与距离有关但不成比例，仪器设计和调试时可严格控制其数值，实用中如发现较大而且稳定，可以对测距成果进行改正，这里暂不顾及。

故一般测距精度表达式为：()D m A B D =±+⋅式中A 为固定误差；B 为比例误差系数；D 为被测距离。

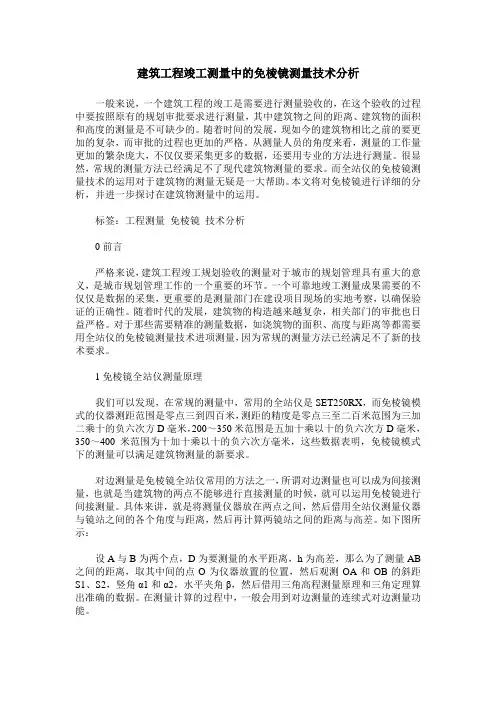

建筑工程竣工测量中的免棱镜测量技术分析一般来说，一个建筑工程的竣工是需要进行测量验收的，在这个验收的过程中要按照原有的规划审批要求进行测量，其中建筑物之间的距离、建筑物的面积和高度的测量是不可缺少的。

随着时间的发展，现如今的建筑物相比之前的要更加的复杂，而审批的过程也更加的严格。

从测量人员的角度来看，测量的工作量更加的繁杂庞大，不仅仅要采集更多的数据，还要用专业的方法进行测量。

很显然，常规的测量方法已经满足不了现代建筑物测量的要求。

而全站仪的免棱镜测量技术的运用对于建筑物的测量无疑是一大帮助。

本文将对免棱镜进行详细的分析，并进一步探讨在建筑物测量中的运用。

标签：工程测量免棱镜技术分析0前言严格来说，建筑工程竣工规划验收的测量对于城市的规划管理具有重大的意义，是城市规划管理工作的一个重要的环节。

一个可靠地竣工测量成果需要的不仅仅是数据的采集，更重要的是测量部门在建设项目现场的实地考察，以确保验证的正确性。

随着时代的发展，建筑物的构造越来越复杂，相关部门的审批也日益严格。

对于那些需要精准的测量数据，如浇筑物的面积、高度与距离等都需要用全站仪的免棱镜测量技术进项测量，因为常规的测量方法已经满足不了新的技术要求。

1免棱镜全站仪测量原理我们可以发现，在常规的测量中，常用的全站仪是SET250RX，而免棱镜模式的仪器测距范围是零点三到四百米，测距的精度是零点三至二百米范围为三加二乘十的负六次方D毫米，200～350米范围是五加十乘以十的负六次方D毫米，350～400米范围为十加十乘以十的负六次方毫米，这些数据表明，免棱镜模式下的测量可以满足建筑物测量的新要求。

对边测量是免棱镜全站仪常用的方法之一，所谓对边测量也可以成为间接测量，也就是当建筑物的两点不能够进行直接测量的时候，就可以运用免棱镜进行间接测量。

具体来讲，就是将测量仪器放在两点之间，然后借用全站仪测量仪器与镜站之间的各个角度与距离，然后再计算两镜站之间的距离与高差。
