第六章按频率自动减负荷装置总结课件

20
• 由于负荷调节效应的存在，当电力系统因有功功率 不平衡引起频率变化时，负荷自动改变消耗的有功 功率，对系统有一定的补偿作用，使系统可以稳定 运行在一个新的频率。但是，负荷的频率调节效应 毕竟是有限的，当电力系统出现较大的有功功率缺 额时， 如果仅仅依靠负荷的频率调节效应来补偿， 系统频率将会降低到不允许程度，从而破坏系统的 安全稳定运行。在这种情况下， 必须借助按频率自 动减负荷装置(简称AFL装置)来切除一部分不重要 的负荷，才能保证系统的安全稳定运行。
用标幺值表示，并取额定频率时的负荷功率PLN为功 率PL 的基准值，额定频率fN为频率f 的基准值,则有
显然，当系统的频率为额定值时， f*=1 ，PL*=1，
于是：
15
• 电力系统负荷的静态频率特性曲线如图6-1所示：
•当频率下降时，负荷从系统中 取用的功率将下降；
•系统频率升高时,负荷从系统 中取用的功率将增加。
19
•KL*是一个无量纲的数,
•KL*是调度部门要掌握的数据， 在实际系统中，需要 经过测试求得，也可根据负荷统计资料分析估算确定。
•对同一个系统,KL* 随季节及昼夜交替而变化，但差 别不大，因此对一个系统而言可近似认为KL*是不变 的，一般负荷调节效应系数在1~3之间 。
•KL与负荷的大小有关，调度部门只要掌握KL* 的值, 就很容易算出KL 的值，从而得到频率偏移量与功率 调节量之间的关系。
7
• 频率异常不同于系统正常运行中的频率波动。 • 频率异常是系统发生事故时，由于突然造成的有
功功率严重不平衡引起的频率大幅度剧烈变化。 • 导致有功功率平衡关系突变的直接原因有： • (1)两个系统间联络线因故障跳开。 • (2)系统内有大机组突然故障退出运行，而旋转

UFV-2A型按频率电压减负荷装置原理及使用说明书

UFV-2A型按频率电压减负荷装置原理及使用说明书江苏华瑞泰科技股份有限公司目录1 UFV-2A型装置的优新配置 (2)2 装置的主要功能 (2)3 装置的主要用途 (2)4 装置的主要技术参数 (2)4.1 交流电压 (2)4.2 频率 (2)4.3 动作时间 (2)4.4 低频低压返回值 (2)4.5 测量精度 (2)4.6 供电电源 (2)4.7 交流功耗 (2)4.8 装置的输入量 (2)4.9 装置的输出量 (2)4.10 介质强度和绝缘电阻 (2)4.11 抗干扰性能 (2)4.12 使用环境条件 (2)5 装置的基本原理 (2)5.1 电压、频率的测量方法 (2)5.2 自适应运行方式的双母线电压测量 (2)5.3 频率下降事故的判别方法及动作特性 (2)5.4 低电压事故的判别方法及动作特性 (2)5.5 减负荷轮次设定 (2)6 装置的硬件配置 (2)6.1 装置的硬件框图 (2)6.2 装置的结构及正面布置 (2)6.3 装置的交流电压输入回路 (2)6.4 带电流保持与出口指示灯保持的出口继电器（CKZ） (2)6.5 打印接口板（DYK） (2)7 装置软件配置、定值整定及面板操作 (2)7.1 装置的软件结构 (2)7.2 装置的定值表、定值整定原则、定值建议值 (2)7.3 装置面板的显示及操作 (2)7.4 装置的回路自检 (2)8 装置出厂调试大纲 (2)8.1 出厂试验项目 (2)8.2 考机试验（老化试验） (2)9 现场安装调试及试验项目 (2)9.1 装置通电前的检查 (2)9.2 通电检查和调整 (2)9.3 动作特性试验 (2)9.4 装置的试运行 (2)10 现场运行与维护 (2)10.1 投运前应注意的事项 (2)10.2 正常运行中的巡视和检查 (2)10.3 运行人员进行母线操作时的注意事项 (2)10.4 电网发生事故时的处理流程 (2)10.5 装置出现异常告警时的检查 (2)10.6 关于定值修改 (2)10.7 装置的定期试验检查 (2)10.8 重点注意事项 (2)11 屏柜外参数释义 (2)12 机柜及装置的正面布置图 (2)UFV-2A型按频率电压减负荷装置原理及使用说明书UFV-2A型装置是在总结全国各电网微机型安全自动装置多年运行经验的基础上，并结合新颁布的《电力系统安全稳定控制技术导则》对安全自动装置提出的新要求和稳定控制技术的新发展，在保留UFV系列产品原有的特点和成功技术的基础上，采用了一系列新的技术，并增加了新的功能，因此产品将能更好适应现代大电网、大机组、大区联网对安全稳定控制的需求。

220KV变电站运行练习卷高级

220KV变电站运行(高级)练习卷 一、判断题:
1.无时限电流速断保护的保护范围是线路的70％。（ ） （×）
2.电流速断保护的主要缺点是受系统运行方式变化的影响较大。（ ） （√）
3.按频率自动减负荷装置时，可以不打开重合闸放电压板。（ ） （×）
4.停用按频率自动减负荷装置时，可以不打开重合闸放电压板。（ ） （×）
A、正电荷
B、负电荷
C、电子
A
15.在正常运行情况下，中性点不接地系统的中性点位移电压不得超过( )。
A、15％
B、10％
C、5％
A
16.有绕组的电气设备在运行中所允许的最高温度是由( )性能决定的。
A、设备保护装置 B、设备的机械 C、绕组的绝缘
C
17.断路器的开断容量应根据( )选择。
A、变压器容量
的放电容量。
A.小于
B.等于
C.大于
B
39.镉镍蓄电池的电解液呈( )。
A.酸性
B.中性
C.碱性
C
40.蓄电池与硅整流充电机并联于直流母线上作浮充电运行。当断路器合闸、 即有
突增的大电流负荷时，蓄电池输出的电流( )硅整流充电机输出的电流。
A.大于
B.等于
C.小于
A
41.直流控制母线电压降低后，储能电容器的容量( )。
A.必须水平放置 B.必须直立放置 C.可以随意放置
B
33.将ＣＤ2操动机构的分闸顶杆，用铜杆制做是为了( )。
A.防止锈蚀
B.防止磁化
C.降低硬度
B
34.在拆、装35KV断路器的多油套管引线时，断路器( )。
A.应在合闸位置 B.应在分闸位置 C.在分闸或合闸位置均可

自动按频率减负荷装置的工作原理

自动按频率减负荷装置的工作原理下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

此文下载后可定制随意修改，请根据实际需要进行相应的调整和使用。

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documentscan be customized and modified after downloading, please adjust and use it accordingto actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!自动按频率减负荷装置（Automatic Frequency Load Shedding Device，简称AFLSD）是一种用于电力系统中的关键设备，其工作原理是通过调整系统中各个负荷的供电频率来实现负荷减载，从而维护电力系统的稳定运行。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PL PLN PLN
f
fN fN
PL* f*
三、电力系统的动态频率特性
电力系统的动态频率特性指电力系统出现有功功率 缺额时系统频率从额定频率变化到稳定频率的频率自动减负荷装置工作原理
•当系统发生严重功率缺额时，装置的任务是迅速断 开相应数量的用户，恢复有功功率的平衡，使系统 频率不低于某一允许值，确保电力系统安全运行， 防止事故的扩大。
当JS测出的频率值小于PZ的整定值时，相应PZ有 脉冲输出，并经ZK展宽成连续信号。
电压正常，则YJ输出使XDJ发光，同时中间继电器 ZJJ动作，起监视作用
•当系统频率低于额定值后，闭锁回路起动，经TB 延时，并在负荷电流大于闭锁值，闭锁电路I＜有输 出，YB2满足“与”条件，闭锁电路导通，使XDB 信号发光，同时中间继电器ZJB动作，ZJB的常开 接点闭合，使出口中间继电器ZJO作好接通的准备， 允许切除负荷。
二、AFL装置的分级实现
•1.AFL装置应根据频率下降的程度分级切除负荷
•自动按减负荷分级实现的原则： 为提高供电可靠性，应尽量减少负荷，需断开的负 荷应根据用户的重要程度(负荷等级)分级切除，最次 要的用户安排在第一级，先切除，然后依次类推。
AFL装置逐级逼近的方法来求每次事故所产生的功 率缺额应断开的负荷数值。
•2.某系统如图所示，其中3QF装有AAT装置，在 发电功率保持不变的前提下，线路CE上发生永久 性故障，试求A系统的稳定频率是多少？若频率要 恢复到48.5HZ，应切除多少负荷?(取负荷调节效 应系数KL=2)
第三节 按频率自动减负荷装置
一、AFL装置的原理接线
•电力系统装置由级基本段以及若干级后备段所组成， 它们分散配置在电力系统的变电所中，其中每一级 就是一组装置。
1.频率雪崩
低频运行的危害
2.电压崩溃 3.危及汽轮机
4.频率降低，破坏电能质量，使 用户生产力下降
定义
按频率自动 减负荷装置
AFL
指与同步发电机励磁电压的建 立、调整及必要时使其电压 消失的设备和电路构成的系 统。
作 用
阻止频率过度降低，以保证 系统稳定运行和重要负荷的 连续供电。
二、负荷的静态频率特性 1.负荷的静态频率特性指电力系统的总有功负荷与 频率的关系。
6.AFL装置应装设附加级
附加级的动作频率一般为48～48.5Hz，动作时间一 般为10～25秒
本节小结
1)AFL装置及作用 2)负荷静态频率特性与动态频率特性、负荷
调节效应 3）实现AFL装置工作原理
作业
1. 某系统发电机的出力保持不变，负荷调节效应系 数K值不变，投入相当于30％负荷，切除相当于30 ％负荷的发电功率，此两种情况下，系统的稳定频 率是否相等？试说明之。
则输入电压的频率为：
f
1 T
1 N
2 103 H Z
JS输出送到3个工作回路：正常监视回路J，闭锁回 路B，输出回路O。
每一个回路均由频率整定电路PZ与脉冲展宽电路 ZK组成。各回路的频率整定值不同。一般有PZJ 整定为51Hz，PZB整定为49.5 Hz，PZO则根据 装置的动作频率要求确定。

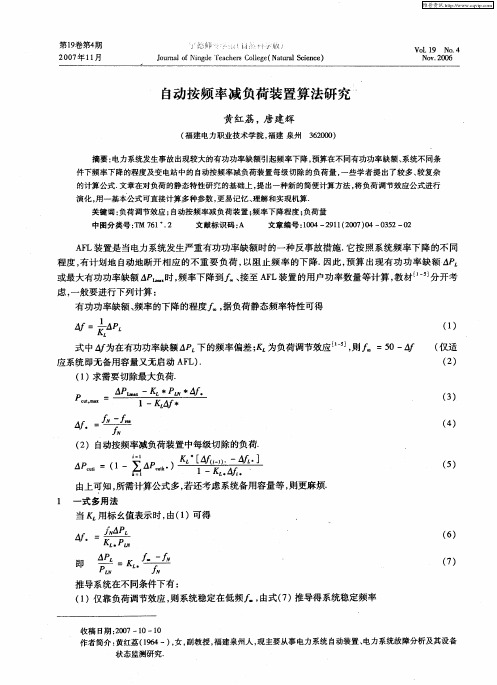

一、 AFL装置所接负荷容量的确定
•AFL装置切除负荷的总额应根据电力系统实际可能发生的 最大功率缺额来确定
假设系统最大功率缺额为 Pumax
正常运行时系统负荷总功率为 PL N 接入AFL装置负荷总额为PL m a x
额定频率与恢复频率之差为 f N fre
则可得：
PL max
Pu max 1
措施：加速切除故障；AFL前几级带较长时限；采 用按频率重合闸
(三)水轮发电机旋转备用容量起作用之前，AFL可能 误动作。
措施：AFL前几级带长5秒的时限；采用按频率起动 重合闸
(四)供电电源中断时，负荷电动机反馈使AFL误动作。
•措施： •1）加速ARD或BZT装置动作时间 •2）AFL带时限 •3）加电流闭锁或电压闭锁 •4）采用按频率自动重合闸
第五章 按频率自动减负荷装置
教学目的:了解低频运行危害、频率特性和AFL装 置误动原因及防止措施。掌握AFL的作用及实现基 本原则；AFL装置接线原理、数字式频率继电器工 作原理；微机AFL装置构成原理。
本章重点
AFL的作用及实现基本原则及工作原理 微机AFL装置构成原理
第一节 电力系统的频率特性 一、低频运行的危害
PL K0 K1 f K2 f 2 K3 f 3
2.负荷调节效应的概念及作用
负荷调节效应是指当系统频率变化时，负荷吸取的有 功功率随着变化的现象。
电力系统存在功率缺额时将引起频率下
作
降，而频率下降时相应的负荷功率也随
用
之减小，补偿了功率缺额，有可能使系
统稳定运行在一个较低的频率上。
KL*
二、频率的检测
将系统的电压由电压互感器TV输入，经过电压变换 器变换成与TV输入成正比的、幅值在±5V范围内的同 频率的电压信号，再经低通滤波和整形，转换为与输 入同频率的矩形波，将此矩形波连接至intel80C196 单片机的高速输入口HIS-0作为测频的启动信号。
可以利用矩形波的上升沿启动单片机对内部时钟脉 冲开始计数，而利用矩形波的下降沿，结束计数。 根据半周波内单片机计数的值，便可推算出系统的 频率。
• 当系统频率下降到PZO的整定值或以下，且电压、 电流均不低于闭锁值时，出口回路经TO延时后使 信号灯发光，中间继电器ZJO动作，完成切除负 荷任务。
二、防止AFL装置误动作措施
(一)电压突变时，低频率继电器触点抖动产生误动
措施：AFL装置带0.5秒动作延时
(二)小容量系统发生短路时引起负荷有功功率增加而 造成频率下降，发生误动
六、串行通信接口
提供RS485和RS232的通信接口，可以与保护管 理机等通信。
本节小结
1)AFL装置原理接线 2)数字式频率继电器工作原理 3)防止AFL装置误动作措施 4)微机型AFL装置由主机模块、频率的检测、 闭锁信号的输入、功能设置和定值修改、开 关量输出、串行通信接口等六部分组成。
感谢您的关注
三、闭锁信号的输入
•为了保证AFL装置的可靠性，在外界干扰下不误 动，以及当变电所进、出线发生故障，母线电压 急剧下降导致测频错误时，装置不致误发控制命 令，除了采用df/dt闭锁外，还设置了低电压及低 电流等闭锁措施。
四、功能设置和定值修改
AFL装置在不同变电所应用时，由于各变电所 在电力系统中的地位不同，负荷情况不同，因 此装置必须提供功能设置和定值修改的功能。
典型的AFL装置原理接线 •由低频率继电器、时间继电器、中间继电器构成
数字式频率继电器原理框图
电压信号经低通滤波器滤波，得到正弦波信号，经过 方波形成器及单稳态触发器后，得一个脉宽为4~5us 的脉冲，脉冲周期正好与输入电压周期相同。脉冲信 号加至计数器JS的清零端R，于是，在输入信号的每 一周期开始时，计数器被清零。在两个输入电压脉冲 信号间，对频率为200KHz的石英振荡器的时钟脉冲 数计数，计数值为N。
K L f* PLN K L f*
例：某电力系统在正常运行时发电功率为 2800MW，负荷调节效应系数K=2；在一次事故 中，断开300MW的发电功率，如果不自动减负荷， 系统的稳定频率是多少？若频率恢复到48.5赫兹， 应切除多少负荷？
解：系统稳定频率为 50×(1-1/2×300/2800)=47.32(Hz) 切除的负荷为 (300-2×0.03×2800)/(1-2×0.03)=140.4(MW)
对各级次的动作频率的定值和 动作时限，以及 各种闭锁功能的闭锁定值，都可以在装置面板上 设置或修改。
五、开关量的输出 在AFL装置中，全部开关量输出经光电隔离可输出如 下三种控制信号：
（1） 跳闸命令：用以按级次切除该切除的负荷。
（2） 报警信号：指示动作级次、测频故障报警等。
（3）
重合闸动作信号：对于设置重合闸功能的情况， 则能够发出重合闸动作信号。
2.AFL装置第一级动作频率的确定 一般整定在48～48.5Hz
3.AFL装置最后一级动作频率的确定 由系统允许的最低频率确定，一般不应低于46～ 46.5Hz 4.频率级差△f及AFL装置级数的确定
f 2f K ft f y
N f1 fn 1 f
5.AFL装置动作时间的确定 一般允许AFL装置带0.5秒延时
第4节 微机型自动按频率减负荷装置
微机型自动按频率减负荷装置主要由主机模块、频 率的检测、闭锁信号的输入、功能设置和定值修改、 开关量输出、串行通信接口等六部分组成。
微机型自动按频率减负荷装置硬件原理框图
一、主机模块
MCS-96系列单片机中的80C196是16位单片机， 片内有可编程的高速输入/输出HIS/HSO,可相对于 内部定时器配合软件编程就能具有优越的定时功能； 片内具有8通道的10位A/D转换器，为实现AFL的 闭锁功能提供了方便；片内的异步、同步串行口使 该微机系统可以与上级计算机通信。
