农田节水灌溉收缩喷头农田节水灌溉收缩喷头农田节水灌溉收缩喷头是一种现代农业技术的创新，它在农田灌溉过程中，通过控制喷头的喷水范围和喷水量，实现对农作物的精准灌溉，从而达到节水的目的。
随着全球气候变化的加剧和人口的增长，水资源变得越来越紧缺。
在农业生产中，灌溉是消耗水资源最大的环节之一。
传统的灌溉方式通常采用喷洒灌溉，但喷洒灌溉会造成大量的水分蒸发和流失，导致浪费。
而农田节水灌溉收缩喷头则可以解决这一问题。
收缩喷头可以根据农田的实际情况调整喷水范围，将水流直接喷洒在农作物根部，减少了水分的蒸发和流失。
与传统喷洒灌溉相比，节水效果显著。
另外，农田节水灌溉收缩喷头还可以根据农作物的需水量进行精准灌溉。
通过设定灌溉时间和喷水量，可以实现对农作物的定量供水，避免了过度灌溉和缺水的情况发生。
这不仅可以提高农作物的产量和质量，还可以节省水资源。
除了节水效果显著，农田节水灌溉收缩喷头还具有一定的经济效益。
由于精准灌溉，农作物的产量和质量得到提高，农民的收益也相应增加。
另外，节省的水资源可以用于其他用途，进一步提高水资源的利用率。
然而，农田节水灌溉收缩喷头的推广和应用仍面临一些挑战。
首先，收缩喷头的成本相对较高，对农民来说可能会增加一定的经济负担。
其次，农民对新技术的接受程度和使用技能也是一个问题。
因此，政府和相关部门应加大对农田节水灌溉收缩喷头的宣传力度，提供相应的补贴和培训，以促进其推广和应用。
总的来说，农田节水灌溉收缩喷头是一项非常有前景的农业技术创新。
它不仅可以帮助解决水资源短缺的问题，还可以提高农作物的产量和质量，从而促进农业可持续发展。
随着技术的不断进步和成本的降低，相信农田节水灌溉收缩喷头会在未来得到更广泛的应用。
地埋式自动伸缩喷灌系统原理
地埋式自动伸缩喷灌系统是一种先进的农业灌溉技术，其原理是通过安装在地下的喷灌管道和喷头，实现自动化的喷灌作业。
该系统可根据植物生长的需要，实现定时、定量的喷水，提高作物生长的效益。
地埋式自动伸缩喷灌系统的原理是利用高压水泵将水输送到地
下的管道中，然后通过喷头喷出水雾，实现植物的灌溉。
该系统还配备了自动控制器和传感器，可以自动检测土壤湿度、环境温度等参数，从而实现智能化的喷灌控制。
此外，地埋式自动伸缩喷灌系统还具有节水、节能的优点，能够减少水资源的浪费，提高农业生产的效率和质量。
因此，该系统已经成为现代农业生产中不可或缺的一部分。
- 1 -。
近年来，随着高标准农田建设不断向纵深推进，我国农村土地通过有序流转，进一步向农业企业、专业合作社和种植大户等新型经营主体集中，从而为发展适度规模经营创造了条件。
以山东省济宁市兖州区为例，目前全区农村土地流转面积已达到30万亩，共建立农民合作社786家、家庭农场192家，50亩以上种粮大户有746户。
土地规模经营的发展，对农田基础设施特别是田间灌溉设施设备的要求不断提高，以前一家一户种植模式下设计的“PVC 管道+窄短畦”灌溉模式，已不能满足土地规模经营的需要。
尤其是早期设计的喷、滴灌等灌溉系统，由于管网和设备散布于田地中，不利于机械作业，迫切需要探索建立更加科学、合理、高效、适用的节水灌溉新模式。
为此，兖州区农业农村局农业综合开发服务中心委托本土企业——浩坤润土水利设备公司，通过与中国水利灌排中心合作，针对大田节水灌溉的特点和要求，共同研发了水肥一体化的“地埋式 自动伸缩喷灌系统”。
该系统不仅具有水电控制、水肥一体、自动伸缩喷灌等功能，而且可实现开关自动控制，用水量、用电量、水位及墒情的远程传输，是目前国内较为领先的高效节水灌溉新技术。
该系统将专用喷头安装于地面45cm 以下，使用时靠水压作用，喷头自动钻出地面80cm 以上并开始工作。
在耕作或收获前，仍然靠水压将喷头回缩到地面45cm 以下，不影响大型农机作业。
与早期设计的灌溉系统相比，具有以下优点：一是按需灌溉，节水效果明显。
喷灌相对于传统的畦灌，更适合规模经营建设大方田的需要，灌溉更加均匀，可根据作物需要人为控制灌溉湿润层，减少水分入渗，节约水资源。
二是设备地埋，不影响机械作业。
该系统设备埋于耕作层以下，不影响机械耕作；集出地管、竖管、升降式啧头于一体，并具有喷水和顶出功能，无需寻找田间出水口位置；喷灌作业前后均不需要再安装或拆卸任何设备，灌溉结束后自动回缩至耕作层以下，无需田间套管或专用设施保护，大大减轻了劳动强度，提高了工作效率。
三是操作简单，省工效益显著。
执行编辑 郑 爽2018年第6期一、技术与产品研发背景人工成本过高，是中国农产品在国际市场上缺乏竞争力的主要因素之一。
要提高当前农业效益，其重要措施就是降低生产成本，特别是要降低人工成本，而农业机械化是降低劳动成本的重要手段,也是实现农业现代化的重要标志。
在全面推进农业机械化进程中，灌溉如何协同发展才能有力促进农业现代化，是值得研究的重大课题。
包括喷灌、微灌和管道输水灌溉等在内的高效节水灌溉技术是现代灌溉发展的必然趋势，也是实现农业现代化的必然要求。
然而，现行部分高效节水灌溉设施在不同程度上阻碍了农业机械化的有效推进，在实现了节水的同时却耗费了大量人力物力，并占用了宝贵的耕地。
中国作为世界灌溉大国，不仅人编者按：今年纪念“世界水日”“中国水周”活动的宣传主题是“实施国家节水行动，建设节水型社会”。
发展高效节水灌溉是农业节水增产行动的重要组成部分，加强其关键核心技术和装备研发攻关，对全面落实国家节水行动、促进农业现代化具有重要意义。
本刊特邀中国灌溉排水发展中心首席专家、教授级高级工程师谢崇宝，介绍由我国首次提出与研发的地埋式自动伸缩高效节水灌溉技术与设备，从灌溉技术创新、产品创制到应用为您展现中国的现代灌溉智慧。
地埋式自动伸缩高效节水灌溉关键产品创制及集成应用模式均耕地少，而且水资源短缺，灌溉技术耗费劳动力大，是制约现代农业发展的明显短板。
在当前“一带一路”建设受到沿线国家积极响应、农业灌溉成为深化合作重要领域的新形势下，中国更加有责任有义务积极研发一些新的现代灌溉技术，着力解决高效节水灌溉设备使用中存在的问题，实现节水、省工、便耕、省地等综合目标，为世界灌溉贡献中国智慧。
高效节水灌溉技术与产品，是当前和今后一个时期众多发展中国家提升农业现代化水平的重要选择。
在现有条件下，为适应农业机械化，不得已采用人工重复拆装灌溉设施并搬运回库房存放的方法，即便如此，传统灌溉设施的地面给水栓、喷杆或其保护装置（见图1、2）依然妨碍机械化作业。

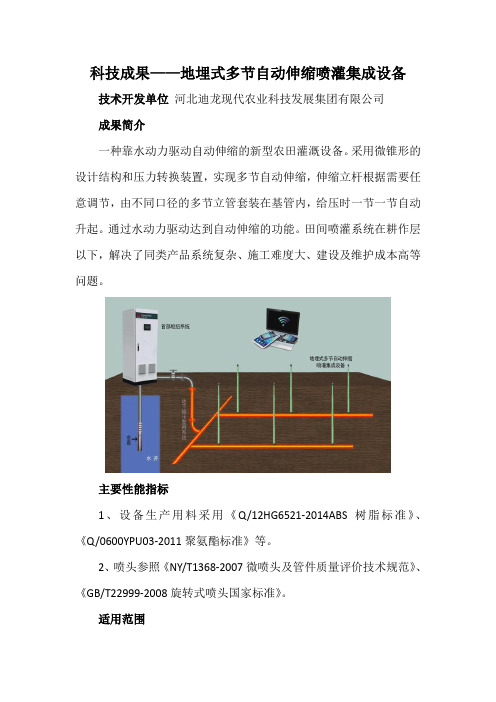

科技成果——地埋式多节自动伸缩喷灌集成设备技术开发单位河北迪龙现代农业科技发展集团有限公司成果简介一种靠水动力驱动自动伸缩的新型农田灌溉设备。
采用微锥形的设计结构和压力转换装置，实现多节自动伸缩，伸缩立杆根据需要任意调节，由不同口径的多节立管套装在基管内，给压时一节一节自动升起。
通过水动力驱动达到自动伸缩的功能。
田间喷灌系统在耕作层以下，解决了同类产品系统复杂、施工难度大、建设及维护成本高等问题。
主要性能指标1、设备生产用料采用《Q/12HG6521-2014ABS树脂标准》、《Q/0600YPU03-2011聚氨酯标准》等。
2、喷头参照《NY/T1368-2007微喷头及管件质量评价技术规范》、《GB/T22999-2008旋转式喷头国家标准》。
适用范围适用于小麦、玉米、大豆等大田粮油作物、牧草、城市园林节水灌溉。
技术特点设备在耕作层以下，自动伸缩且不进泥沙，适宜全程机械化作业；土地利用率高，不占地；地块、地形适应性强，应用范围广；多节伸缩，立杆喷头埋深浅，便于施工、安装、维护，运行可靠；与生物、农艺、物联网等技术易于融合，可实现水肥一体化智能管理；技术集成度高，利于节水技术示范推广。
应用成本综合成本低。
典型案例案例1：赵县高标准农田建设项目中，地埋式多节自动伸缩喷灌集成设备推广应用面积20000亩以上。
通过项目实施，增加可用耕地5%-10%，节省人工50%以上。
2020年6月经专家对小麦实收测产，亩产量达600公斤以上。
成效显著。
案例2：肃宁县推广应用面积约10000亩。
使用过程中，该灌溉设备不占地、不影响旋耕等农机作业，并与智能化设备、物联网等配套使用，相比传统灌溉模式，实现节水30%-50%、小麦玉米全年平均增产100-150公斤、节本增效200-300元。
应用情况地埋式多节自动伸缩喷灌集成设备先后在河北、河南、陕西、山西、内蒙、新疆等地推广使用，应用面积达30万亩以上。
针对本设备组织开展了多次省内外观摩会和培训会，并在北京、南京、杨凌等地开展宣讲路演，同时国家及省市媒体也对该设备进行了专项报道。

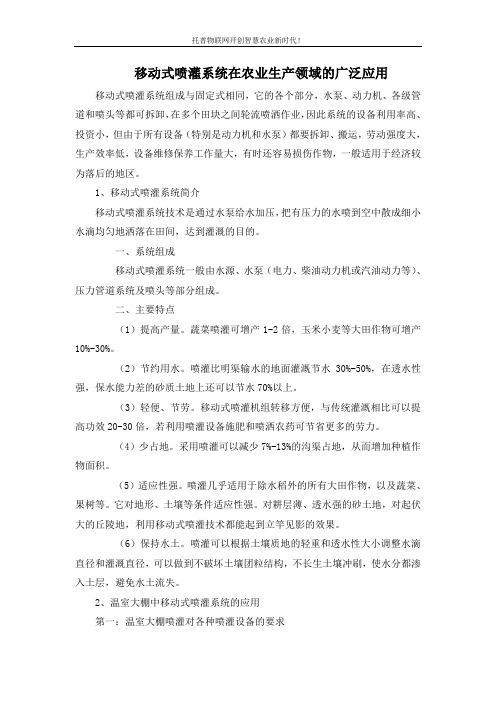

移动式喷灌系统在农业生产领域的广泛应用移动式喷灌系统组成与固定式相同，它的各个部分，水泵、动力机、各级管道和喷头等都可拆卸，在多个田块之间轮流喷洒作业，因此系统的设备利用率高、投资小，但由于所有设备（特别是动力机和水泵）都要拆卸、搬运，劳动强度大，生产效率低，设备维修保养工作量大，有时还容易损伤作物，一般适用于经济较为落后的地区。
1、移动式喷灌系统简介移动式喷灌系统技术是通过水泵给水加压，把有压力的水喷到空中散成细小水滴均匀地洒落在田间，达到灌溉的目的。
一、系统组成移动式喷灌系统一般由水源、水泵（电力、柴油动力机或汽油动力等）、压力管道系统及喷头等部分组成。
二、主要特点（1）提高产量。
蔬菜喷灌可增产1-2倍，玉米小麦等大田作物可增产10%-30%。
（2）节约用水。
喷灌比明渠输水的地面灌溉节水30%-50%，在透水性强，保水能力差的砂质土地上还可以节水70%以上。
（3）轻便、节劳。
移动式喷灌机组转移方便，与传统灌溉相比可以提高功效20-30倍，若利用喷灌设备施肥和喷洒农药可节省更多的劳力。
（4）少占地。
采用喷灌可以减少7%-13%的沟渠占地，从而增加种植作物面积。
（5）适应性强。
喷灌几乎适用于除水稻外的所有大田作物，以及蔬菜、果树等。
它对地形、土壤等条件适应性强。
对耕层薄、透水强的砂土地，对起伏大的丘陵地，利用移动式喷灌技术都能起到立竿见影的效果。
（6）保持水土。
喷灌可以根据土壤质地的轻重和透水性大小调整水滴直径和灌溉直径，可以做到不破坏土壤团粒结构，不长生土壤冲刷，使水分都渗入土层，避免水土流失。
2、温室大棚中移动式喷灌系统的应用第一：温室大棚喷灌对各种喷灌设备的要求移动式喷灌系统设备包括水源、喷灌泵、喷头等。
温室大棚对这些喷灌设备有一定的要求:①要求水源水清,无污染,无杂质;②要求喷灌泵与水源条件应配套合理,泵与喷头工作参数应协调一致,泵与动力机、管路、传动及连接应配套合理,当流量要求不大、压力要求不高时,尽量选用单相水泵;③要求喷头抗堵塞性能好,喷水雾化均匀,与喷灌泵相匹配。
地埋滴灌在节水领域的应用与探讨
地埋滴灌是一种新兴的节水灌溉技术，能够有效地节约水源，提高水资源利用效率。
该技术把滴灌管埋在地下，将水分准确地滴入植物根部，避免了水分的蒸发和流失，能够
使得植物充分利用水分，提高植物生长质量。
在当前资源紧缺的形势下，地埋滴灌逐渐成
为新型节水灌溉技术的代表之一。
地埋滴灌在节水领域的应用非常广泛。
首先，它被广泛应用于农业灌溉。
利用地埋滴
灌技术，可以将水分准确地送到植物的根部，提高植物的光合作用效率，促进生长，同时
在定时和定量方面会比其他灌溉方式更加精准。
其次，地埋滴灌也被广泛应用于园林绿化、城市公共绿地及景观灌溉。
在这些场景中，地埋滴灌系统不仅能够提高绿化的美观度，还
能够保持灌溉的节水效果，减少浪费和环境污染的风险。
虽然地埋滴灌在应用方面具有明显的优势，但是其技术含量确实相对较高。
首先，其
安装要求比较高，需要一定的技术力量和设备支持。
其次，地下灌溉的维护难度相对较高，需要进行定期检查和清洗保养。
此外，地下灌溉系统的安装及维护费用相对较高而且需要
更长的时间，对于具有限制条件的区域可能不太适用。
因此，在实际推广应用中，需要根
据各种实际情况及成本因素进行谨慎考虑，以达到最好的效果。
总之，地埋滴灌是具有广泛应用前景的新型节水灌溉技术，能够有效地节约水资源，
提高水资源利用效率，应用于农业灌溉、园林绿化及城市公共绿地等场景中。
虽然其技术
含量相对较高，但随着人们对节约水资源重视程度的不断提升，地埋滴灌技术在未来一定
会逐渐得到更广泛的推广和应用。
专利名称：一种地埋式伸缩一体化灌溉设备
专利类型：实用新型专利
发明人：樊继刚,周才良,刘林旺,张桂萍,刘龙,刘元朝申请号：CN201921351564.4
申请日：20190819
公开号：CN211657058U
公开日：
20201013
专利内容由知识产权出版社提供
摘要：本实用新型涉及节水灌溉技术领域，具体为一种地埋式伸缩一体化灌溉设备，包括一级伸缩管、二级伸缩管和三级伸缩管，一级伸缩管底部一端连通有输水管；二级伸缩管底部一端位于一级伸缩管内腔，三级伸缩管底部一端位于二级伸缩管内腔，二级伸缩管可在一级伸缩管内壁上下滑动，三级伸缩管可在二级伸缩管内壁上下滑动；二级伸缩管位于一级伸缩管内腔一端底部位置、三级伸缩管位于二级伸缩管内腔一端底部位置均设置有限位圈，一级伸缩管和二级伸缩管顶部位置均开设有通气孔，解决传统设备存在由于水压的原因导致其自动回位效果差，平原上由于水位落差较低，传统设备无法实现回位的问题。
申请人：江苏梦露农业科技有限公司
地址：210022 江苏省南京市秦淮区大明西路18号
国籍：CN
代理机构：合肥兆信知识产权代理事务所(普通合伙)
代理人：胡慧
更多信息请下载全文后查看。
自动喷灌技术在现代园林景观中的应用摘要：20世纪30年代，世界上第一支摇臂喷头问世，这一革命性产品使人们从繁重的手动灌溉劳动中解脱出来成为可能。
水是世界上最宝贵的自然资源，很多数时候，人们总是认为它取之不尽、用之不竭，先进的自动喷灌技术不仅解放了劳动力，更做到了水资源的高效利用、合理利用。
关键词：自动喷灌技术；现代园林景观；应用1 引言随着社会的进步，人们对生活环境的要求越来越高，而现代园林景观也因此快速发展起来，传统的大水漫灌、人工手动喷淋已经不能满足行业需求，自动喷灌技术作为行业的新兴技术，它的应用对于解放劳动力、高效合理利用水资源具有一定的实际意义。
本文通过华为松山湖终端项目的实际应用案例，来反映该技术在现代园林景观中的应用现状。
2 自动喷灌技术的概念2.1 概念喷灌是喷洒灌溉的简称，是利用专用设备将有压水流送到灌溉地，通过喷头喷洒到空中，形成细小水滴，洒落到地面或植物表面的灌水技术，自动喷灌则是利用现代先进设备将这种技术转换成自动运转模式，它能根据气候、土壤等条件的变化自动分析出植物的需水量，自动调节浇灌时间及浇水量的大小。
2.2 特点2.2.1 经济。
我国目前的薪金水平有所提高，人工成本较高，自动喷灌技术使用了较为先进的现代化设备，由设备代替人工控制系统的运行及检修，不仅解放了大量的劳动力，还大大节省了人工成本。
2.2.2 节水。
随着计算机技术的快速发展，电子信息技术、红外线遥感以及其他技术的快速发展及使用，使得自然系统的各项参数数据得以快速获得分析，促进了喷灌技术水平的不断提高。
自动喷灌技术是现代节水技术之一，目前被列为国家重点推广项目。
它通过智能控制，适时适量地为植物提供水分，使水资源得到合理、充分的利用。
2.2.3 实用。
喷灌系统不需要人力的直接参与，通过预先编制好的控制程序以及中央控制系统对于气象站数据的分析所得的参数可以实现系统自身长时间的自动喷灌，人的作用只是调整控制程序和检修控制设备的使用，实现了网络化管理，从绿化养护和系统管理的层面，技术上可靠，经济上合理，又便于使用和维护。
