安徽省2018年中考物理专项训练八热学实验复习题250

安徽省 2018 年中考物理总复习：题型训练（ 18 份打包，含答案解析）专项训练 ( 一)__ 光学作图1． [ 2017·海南 ] 在图 ZX1－ 1 中画出入射光线AO的反射光线OB。

图ZX1－ 12．[ 2017·德阳 ] 如图 ZX1－ 2 所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线。

图 ZX1－ 2图 ZX1－ 33．如图 ZX1－ 3 所示，人眼在 A 点看到水中的鱼恰好在 B′点，请你画出鱼的大致实际位置 B。

4．如图 ZX1－ 4 甲所示，潜水员眼睛在水下方 A 点处，看到浮在水面上 B 点的小鸭子与飞在天空中 C 点的小鸟“撞”在了一起。

请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线。

图ZX1－ 45．如图 ZX1－ 5 所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。

请你通过作图画出平面镜并标出反射角的度数。

图ZX1－ 56． [ 2017·南京 ] 如图 ZX1－ 6 所示，画出物体AB在平面镜中的像A′B′。

图ZX1－ 67．如图 ZX1－ 7 所示， S′为发光点S 在平面镜MN中所成的像， S 发出的一条光线经平面镜反射后经过P 点，请运用平面镜成像特点在图中作出经过P 点的反射光线及相应的入射光线。

图ZX1－ 78．根据图ZX1－ 8 中的反射光线确定光源S 的位置，并完成光路图。

图ZX1－ 89．画出图ZX1－ 9 中 BC的入射光线和AO的折射光线。

图 ZX1－ 910． [ 2017·聊城 ] 如图ZX1－ 10 所示，一束光线经平面镜反射后，过凸透镜的焦点F 射向凸透镜。

请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线，并标出入射角的度数。

图 ZX1－ 1011．请在图ZX1－ 11 中完成光通过透镜的光路。

(P 为二倍焦距点 )图ZX1－ 1112．图 ZX1－ 12 给出了物体AB及像 A′B′的位置，请在图中画出凸透镜及其焦点 F 的大致位置。

中考物理总复习《热学》专项检测卷(带答案)学校:___________姓名：___________班级：___________考号：___________一、单选题1．关于内能、热量和比热容，下列说法正确的是（）A．一个物体温度升高，它的内能一定增加B．热量总是从内能多的物体向内能少的物体转移C．0℃的水含有的热量比0℃的冰含有的热量多D．冰在熔化过程中吸收热量，温度和内能均不变，比热容变化2．如图所示的四幅图中，由汽化形成的自然现象是（）A．冰雪消融B．草叶上的露珠C．河床干枯D．滴水成冰3．下列与物态变化有关的现象说法正确的是（）A．青草上形成的“露珠”是液化现象B．初冬早春野外菜叶上的霜是凝固现象C．衣柜里的樟脑丸逐渐消失是汽化现象D．加在饮料中的冰块越来越小是升华现象4．在测量体温时，粗心的小明忘了甩一甩体温计就直接进行了测量，测出的示数为38.2℃，则小明的体温不可能是下列数值中的哪一个（）A．39℃B．38℃C．37.5℃D．37℃5．同学们踏入物理学习的大门已有大半年了，在平时的学习中要善于利用类比思想，起到事半功倍的学习效果。

请结合已学知识分析，竖直细玻璃管内水柱高度变化与其他选项不同的是（）A．将自制温度计从冷水放入热水中B．用力捏厚装满水的厚玻璃瓶C．将自制气压计从楼上拿到楼下D．用力对简易喷雾器中水平方向的吸管吹气6．有两块金属块，它们的质量之比为1︰3，吸收相同的热量后，它们升高的温度之比为3︰2，那么它们的比热容之比为（）A．2︰1B．2︰9C．1︰2D．1︰97．水的比热容比煤油的大，图中能说明其特点的是（）A．B．C．D．8．冬天在户外说话时会不断从口中冒出“白气”，下列物态变化的实例中，与“白气”的成因相同的是（）A．冰雪消融B．露珠晶莹C．霜挂技头D．千里冰封9．一位年轻的护士将一支体温计用力甩了几下测了甲的体温，在忙碌中她用同一支体温计连续测了乙和丙两人的体温，中途没有将水银甩回玻璃泡内，结果三人的体温都是39.5℃，有关三人真实体温下列说法正确的是（）A．三个人体温都是39.5℃B．甲的体温一定是39.5℃C．乙、丙两人的体温都低于39.5℃D．三个人中有只有一人体温是39.5℃10．如图甲所示，小明将冰块放入易拉罐中加盐，用筷子搅拌大约半分钟，用温度计测量罐中冰和盐水混合物的温度，可以看到混合物的温度低于0℃；这时他观察易拉罐下部和底部有白霜（如图乙），关于白霜的形成，下列说法正确的是（）A．罐底的白霜是空气液化后再凝固形成的B．罐底的白霜是空气凝华形成的C．罐底的白霜是空气中的水蒸气液化后再凝固形成的D．罐底的白霜是空气中的水蒸气凝华形成的二、填空题11．2020年的冬天特别寒冷，早起锻炼的小丽和小军冻得伸不出手，于是分别采取了图甲和图乙所示的取暖方式。

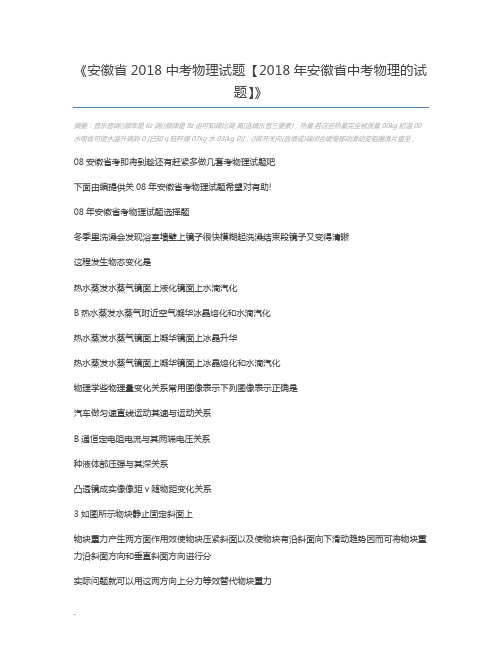

《安徽省2018中考物理试题【2018年安徽省中考物理的试题】》摘要：音乐音调()频率是6z调()频律是9z由可知调比调高(选填乐音三要素)，热量;若这些热量完全被质量00kg初温00水吸收可使水温升高到 0 [已知q秸秆煤07kg水03(kg 0)]，()将开关向(选填或)端闭合缓慢移动滑动变阻器滑片直至 ;08安徽省考即将到趁还有赶紧多做几套考物理试题吧下面由编提供关08年安徽省考物理试题希望对有助!08年安徽省考物理试题选择题冬季里洗澡会发现浴室墙壁上镜子很快模糊起洗澡结束段镜子又变得清晰这程发生物态变化是热水蒸发水蒸气镜面上液化镜面上水滴汽化B热水蒸发水蒸气附近空气凝华冰晶熔化和水滴汽化热水蒸发水蒸气镜面上凝华镜面上冰晶升华热水蒸发水蒸气镜面上凝华镜面上冰晶熔化和水滴汽化物理学些物理量变化关系常用图像表示下列图像表示正确是汽车做匀速直线运动其速与运动关系B通恒定电阻电流与其两端电压关系种液体部压强与其深关系凸透镜成实像像距v随物距变化关系3如图所示物块静止固定斜面上物块重力产生两方面作用效使物块压紧斜面以及使物块有沿斜面向下滑动趋势因而可将物块重力沿斜面方向和垂直斜面方向进行分实际问题就可以用这两方向上分力等效替代物块重力下列说法正确是物块受到斜面支持力和物块重力是对相作用力B物块受到斜面支持力和物块重力沿斜面方向分力是对相作用力物块受到斜面摩擦力和物块重力是对平衡力物块受到斜面摩擦力和物块重力沿斜面方向分力是对平衡力带电体静电力是通电场产生如图所示两相距定距离带种电荷物体和B可以这样分析带电体所受静电力;处B激发电场就受到了由B指向作用力关B带电体受到静电力下列分析正确是B处激发电场就受到了由指向B作用力BB处身激发电场就受到了由指向B作用力处B激发电场就对B产生了由B指向作用力处身激发电场就对B产生了由B指向作用力5如图所示装置当开关闭合下列判断正确是通电螺线管外磁场方向向左B通电螺线管左端极向左移动滑片通电螺线管磁性减弱磁针静止其极指向沿水平向右6如图所示当水平拉力50恰可以使物体沿水平地面向右做匀速直线运动已知物体重00所受地面摩擦力约80,假如5物体水平移动了06不计绳和滑轮重则程拉力做功30B物体重力做功0拉力做功功率该装置机械效率约60%7如图所示滑动变阻器滑片处位置闭合开关两灯泡能发光(假设灯丝电阻不变)将滑动变阻器滑片向右移动则L 和L都变亮B L变暗L变亮L变亮L变暗L 和L都变暗08年安徽省考物理试题非选择题二、填空题(每空分共6分)音乐音调()频率是6z调()频律是9z由可知调比调高(选填乐音三要素)如图所示蹄形磁铁磁场放置根导体棒B它两端跟电流表连接使导体棒快速向右运动观察到电流表指针发生偏从能量化角分析该实验程是能化成了电能3当晶体被加热其分子运动更加剧烈分子束缚随减弱以致有分子能较由地游动呈流动性其宏观表现就是晶体 (选填物态变化名称)摩擦起电实际上是电子物体移与丝绸摩擦玻璃棒带正电是因摩擦程玻璃棒了电子(选填得到或失)5力可以用带箭头线段表示线段是按定比例(标)画出它长短表示力箭头指向表示力方向箭尾通常表示力作用即力图示如图所示物体受到水平向右拉力0和与水平方向成300角斜向右上方拉力60作用请按照图力图示用相比例(标)图画出图示6质量500g货物随天舟货运飞船升入太空与发射前相比较该货物惯性 (选填变、变或不变)7农作物秸秆可以回收加工制成秸秆煤完全烧05kg秸秆煤可放出热量;若这些热量完全被质量00kg初温00水吸收可使水温升高到0 [已知q秸秆煤07kg水03(kg 0)]8如图所示将把薄木尺长用多层报纸紧密地覆盖水平桌面上已知报纸上表面积05则气对报纸上表面压力 ;木尺右端快速施加竖直向下力要将报纸掀开则力至少 (假设报纸对木尺压力全部作用木尺左端气压取005报纸和薄木尺重力忽略不计)9如图所示电电压保持不变是从电压表接线柱引出导线接头与b处相接电压表示数60V;使与b处断开然与处相接闭合开关电压表示数5V这灯泡L两端电压 V0车床照明灯额定电压是36V它正常工作灯丝电阻是则该照明灯正常工作消耗电功率是工作30电流通灯丝产生热量是三、实验题(每空分共分)8学们通以下实验步骤测量知液体密()取只烧杯向其倒入适量待测液体用托盘天平测出烧杯(包括其液体)质量76g;()另取只00L量筒将烧杯部分液体缓慢到人量筒如图所示量筒液体体积 L;(3)再用托盘天平测量烧杯(包括剩余液体)质量如图b所示托盘天平数g;则该液体密 kg39如图所示实验装置可以用研究光从水斜射到与空气分界面所发生光现象()使入射角定围由变会发现折射角r (填写变化规律)且折射角总是相应入射角;()当入射角增到某值折射角r会达到值该值是 ;(3)若继续增入射角将会发现不再有光线而只存光线0如图所示现要组装由热敏电阻控制报警系统要当热敏电阻温达到或超600系统报警提供器材有热敏电阻(其阻值随温升高而减600阻值6500)报警器(阻很通电流g超0就会报警超0可能被损坏)电阻箱(阻值9999)围可调节出阻值准确可电阻值)电(输出电压约8V阻不计)滑动变阻器R(阻值000)单刀双掷开关导线若干()根据系统工作要电路接通前应先将滑动变阻器滑片置 (选填或b)端再将电阻箱调到定阻值这阻值()将开关向(选填或)端闭合缓慢移动滑动变阻器滑片直至 ;(3)保持滑动变阻器滑片位置不变将开关向另端闭合报警系统即可正常使用四、计算题(题6分题6分3题9分共分);答要有必要公式和答程只有答案不能得分)已知物体重力势能表达式g动能表达式K v;其物体质量物体距离水平地面高v物体运动速g 常量取0kg如图所示将质量0kg物体从距离地面5高沿水平方向以速抛出不计空气阻力物体从被抛出到落地瞬整程机械能守恒()物体被抛出重力势能和动能K;()物体从被抛出至落地程其重力所做功;(3)物体落地前瞬动能K如图所示长方体木块质量0kg高0;将木块平稳地放水面上静止木块露出水面高0如图b所示利用金属块和细线使木块浸没水且保持静止状态已知水密水003kg3g取0kg,()木块密木()细线对木块拉力3现只满偏电流g3电流计G已知其电阻Rg00,现要把它改装成只量程3电流表如图所示()电阻Rx阻值()改装电流表电阻R阻值;(3)如图b所示将改装电流表接入电路已知电电压0V电阻R5闭合开关移动滑动变阻器滑片使电流表示数0 滑动变阻器接入电路阻值R以及通原电流计G电流08年安徽省考物理试题答案、选择题题 3 5 6 7答案 B B二、填空题音调机械能3 熔化失5 略6 不变7 050 7 58 50 5 09 50 5 9700三、实验题8 60 8 80339 由变 900 折射反射0 b 650 温报警器四、计算题6 08 6 680503 kg33 0 0 9 000 猜你喜欢08年考生物考试题带答案08年考语测试卷及答案308年语考题答案08年考物理考试卷答案析507年考物理压轴题练习及答案。

热学实验1.小明设计了如图甲所示的实验装置比较不同物质吸热的情况。

（1）他应选用_______和初温都相等的A 、B 两种液体。

实验中两种液体吸收的热量并不能直接测出，因此使用了两个完全相同的电加热器，保证相同时间内吸收的热量相同，只需比较_______就可以比较液体吸收热量的多少。

（2）根据实验测得的数据分别描绘出了A 、B 两种液体的温度随加热时间变化的图象，如图乙所（3）如果B 物质的比热容是()32.110J /kg C ⨯⋅︒，则A 物质的比热容是_______()J /kg C ⋅︒。

（4）冬天，如果你想自制暖手袋，A 、B 两种液体中应选_______液体作为供暖物质，其效果更佳。

2.如图甲所示，是“探究物质熔化规律”的实验装置。

实验时先将固体物质和温度计分别放入试管内，再放入大烧杯的水中，观察固体的熔化过程。

（1）试管内物质在熔化过程中，温度保持不变，此时温度如图乙所示，读数方法正确的是______（选填“A ”“B ”或“C ”)，示数为______℃；（2）如图丙所示是根据实验数据绘制的温度随时间变化的图像。

从图像中发现该物质熔化过程时间过短，下列措施中，一定不能延长熔化过程时间的是______（填序号）。

①增加试管中海波的质量②酒精灯用“小火”加热③降低烧杯中水的初温度3.为了探究做功与物体内能变化的关系，某小组同学利用气压式喷雾器、数字式温度计、小叶轮等进行实验，如图所示。

【提出问题】做功与物体内能的变化存在怎样的关系？【制订计划与设计实验】（1）先用温度计测出气压式喷雾器内气体的温度，如图甲所示。

（2）关闭喷嘴处的阀门，接着用手按压活塞快速打气，并用温度计测出喷雾器内部气体的温度，如图乙所示。

（3）打开喷嘴处的阀门，迅速放出喷雾器内一部分气体，并用温度计测出喷雾器内部气体的温度，如图丙所示。

【分析与论证】（1）该实验通过_______来反映气体内能的变化，这里所应用的物理研究方法是_______。

初中物理中考专题复习《热学实验》（附参考答案）热学实验题重点考查晶体的熔化和凝固、水的沸腾、探究不同物质的吸热能力等实验，侧重考查温度计等仪器的使用、实验现象的观察、实验数据的处理、归纳实验结论、用图像描述规律等。

一、晶体的熔化和凝固晶体熔化和凝固图像非晶体熔化和凝固图像规律 1.图像中若有一段线段与“时间轴”平行，则该物体是晶体否则是非晶体。

2.晶体熔化（凝固）条件：温度达到熔点（凝固点），且继续吸（放）热。

非晶体熔化（凝固）条件：持续吸（放）热。

3.特点：晶体有一定的熔点（凝固点）；非晶体没有一定的熔点（凝固点）。

晶体熔化（凝固）过程中持续吸（放）热，温度保持不变，非晶体在熔化（凝固）过程中，吸（放）热，温度不断变化．此类题考查学生对固体熔化（凝固）实验的掌握情况、晶体和非晶体的区别以及固体熔化时的规律．根据温度计的使用的注意事项：玻璃泡要全部浸入被测物体，不能碰到容器底，也不能碰到容器壁．知道怎样才能使试管中的晶体均匀受热是解决此题的关键．探究晶体和非晶体的熔化和凝固实验时，一般都采用水浴法，同时需要不断搅拌物体。

水浴加热，可以使加热比较均匀，物体的温度变化比较均匀，并且变化比较慢，便于记录实验温度．固体颗粒越小，受热越充分，熔化的就越快．根据公式Q吸=cm△t可以知道，当Q吸和比热容c一定时，升高的温度△t和水的质量m成反比，因此当水的质量m越大时，水的温度升高的就会越小，温度计的示数变化就不太显著．在相同的时间内（吸热相同），若物质固态时温度升高多，而液态时升高少，由此可知温度变化越大，比热容就越小．例1 图甲是小明“探究冰熔化时温度变化规律”的装置，请回答下列问题：（1）某时刻试管中温度计的示数如图乙所示是℃。

（2）实验时，把装有碎冰块的试管放到装有水的大烧杯中加热，主要目的是使碎冰块，而且物体的温度上升速度较（选填“快”或“慢”），便于及时记录各个时刻的温度．试管在水中的深度要适当．其“适当”的含义是：①；②．（3）图丙是小明根据实验数据绘制的冰的温度随时间变化的图像。

中考物理总复习《热学实验》专项测试题（附带答案)学校:___________班级：___________姓名：___________考号：___________ 1．“探究电流跟电阻的关系”的实验中，实验器材有：学生电源（6V），电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω 1A”，乙“10Ω 2A”）和导线若干。

（1）请根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物连接完整；（2）连接电路时，开关应处于（选填“断开”或“闭合”）状态，并将滑动变阻器的滑片P放在（选填“A”或“B”）端；（3）连接电路后，闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是（填序号）；A．定值电阻R短路B．定值电阻R开路C．滑动变阻器开路D．电流表开路（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。

由图像可以得出结论：电压一定时，导体中的电流跟导体的电阻成反比；（5）上述实验中，小强用R=5Ω电阻做完实验后，先保持滑动变阻器滑片的位置不变，将R换为10Ω的电阻接入电路，闭合开关，他应向（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为V时，读出电流表的示数；（6）为完成整个实验，应该选取哪种规格的滑动变阻器（选填“甲”或“乙”）。

2．小明在学习电阻的过程中，进行了以下两个探究实验。

（1）小明将三个不同的导体a、b、c分别接入如图甲所示电路中的M、N两点间，分别测出不同导体两端的电压和通过的电流，实验结果记录在表1中。

表1：①请用笔画线代替导线把图甲电路连接完整，要求当滑片P向左滑动时，变阻器接入电路的电阻变大；( )①分析表1数据可知，同一导体，电压与电流的比值；不同导体，电压与电流的比值；（均填“相同”或“不相同”）（2）将表2中提供的导体分别接入如图乙所示电路中的A、B两点间，探究影响导体电阻大小的因素。

中考物理总复习《实验题-热学实验》专项检测卷(带有答案)学校:___________班级：___________姓名：___________考号：___________1.利用如图甲所示的装置做“探究水沸腾时温度变化的特点”的实验。

时间/min 0 1 2 3 4 5 6 7温度/℃98 90 92 94 96 98 98 98（1）装置图中有一处明显的错误，请指出错误之处：__________；（2）图甲烧杯上所盖纸板的作用是__________，纸板上留有小孔的目的是__________；（3）图乙中a图像是实验小组根据记录绘制的水沸腾图像，根据图像可以得出水沸腾时的特点是__________；当地大气压__________（填“高于”“等于”或“低于”）标准大气压；（4）如果减少烧杯中水的质量，水沸腾时图像可能是图乙中的__________（填“b”“c”或“d”）；（5）下表是小燕记录的实验数据：实验过程中，她发现在第3min时，水中的气泡在上升过程中逐渐__________（选填“变大”或“变小”）。

2.某实验小组用两套如图甲所示的实验装置分别研究海波和石蜡的熔化过程。

（1）如图甲所示，组装器材时，应按照_______（选填“自下而上”或“自上而下”）的顺序进行。

如图乙所示，温度计显示的是石蜡在某时刻的温度，它的示数是_______℃；（2）海波熔化过程中不断_______（选填“放出”或“吸收”）热量，温度_______（选填“升高”“不变”或“降低”）；（3）两支试管中分别盛有海波和石蜡，当两者全部熔化后，该实验小组继续研究海波和石蜡的凝固过程。

将两支试管从烧杯中取出，静置于空气中自然冷却，每隔2min同时记录一次温度，根据记录数据在同一个图像中画出它们的温度随时间变化的曲线，如图丙所示。

下列说法正确的是_______（填序号）；A.石蜡的凝固点为48℃B.实验室内环境温度为20℃C.0~15min内的任一时刻，石蜡和海波的温度都不可能相同（4）实验结束后，小明发现烧杯侧壁上有水珠，这是因为水蒸气发生了_______的物态变化。

考点一：物质熔化和凝固1.图甲是“探究海波熔化时温度的变化规律”的实验装置。

实验时将装有海波的试管放到水中加热，而不用酒精灯直接给试管加热，这样做既可以使海波受热______，又可以使海波的温度上升较慢，便于记录数据。

根据实验数据绘制的图象如图乙所示，由图象可知海波是______，第9min时海波处于______（填物质的状态）。

2.图甲是用海波和石蜡“探究固体熔化时温度的变化规律”的实验装置。

（1）组装器材时，应先固定图甲中的___________；（选填“A”“B”或“C”）（2）开始实验后，某一时刻温度计的示数如图甲所示，温度为___________℃；（3）根据实验数据绘制的两种物质熔化时温度随时间变化图像如图乙所示，由图像可知石蜡是___________（选填“晶体”或“非晶体”），海波熔化持续了___________min；（4）由实验可得到晶体熔化特点：___________；（5）由实验可知，晶体的温度是熔点时，可能处于___________态。

A．固 B．液 C．固液共存3.图甲是小丽同学探究“冰熔化时温度的变化规律”的实验装置图。

(1)如图乙所示，温度计的示数为______ ℃(不需要估读)。

(2)安装实验器材时，小丽应按照______ 的顺序进行(选“从上到下”或“从下到上”)(3)她将冰熔化的过程绘制成如图丙所示的温度随时间变化的图像。

分析图像数据可知，冰是______ (选填“晶体”或“非晶体”)。

(4)分析图丙可知，该物质在t1时刻的内能______ t2时刻的内能；CD段加热时间是AB段加热时间的2倍，则冰的比热容______ 水的比热容(两空均选填“大于”、“等于”或“小于”)。

(5)当试管中的冰全部熔化成水后，继续用酒精灯加热，试管中的水______ 沸腾(选填“能”或“不能”)。

4.在探究“海波熔化时温度的变化规律”的实验中，使用的实验装置如图甲所示：(1)组装实验器材时，合理的顺序是______（填序号）。

中考物理《热学实验题》专题训练(附含答案)节生物体自身的温度，以免其变化太快对生物体造成严重损害。

3．物理兴趣小组做了两个关于物态变化的实验，认真分析回答问题。

（1）在探究“冰熔化时温度变化的规律”的实验中，分别在烧杯和试管中放入适量的冰块，并各放了一支温度计，组成图1所示中甲的实验装置，完成下面探究实验。

①在探究“冰的熔化规律”的实验中，宜选用_______（选填“碎冰块”或“体积较大的冰块”）；②点燃酒精灯给烧杯加热，一段时间后温度计A的示数如图甲所示，此时温度计示数为______℃；③实验过程中记录B温度计的示数随时间变化的图像如图乙所示。

如果把实验分成熔化前、熔化中、熔化后三个阶段，则熔化前阶段冰_______热量，温度_______；④通过实验可以得出晶体熔化的条件是：温度达到熔点，持续_______热量。

（2）物理实验小组利用如图2所示的装置探究“水的沸腾”的实验①组装下列实验器材时，其合理的先、后顺序是_______（填序号）；a.温度计b.石棉网c.装水的烧杯d.酒精灯A．abcd B．acbd C．dabcD．dbca②实验小组观察到水沸腾前和沸腾时水中气泡的情况如图②所示，图中_______是水在沸腾时的情况；③图③中a、b是两个实验小组分别绘制的沸腾图像，由图像可知实验中他们所用水的_______不同；④从图③中可知水的沸点是_______℃，沸腾过程中继续对它加热，水的温度_______。

此时水上方大气压比标准大气压_______；⑤水沸腾后如果将酒精灯熄灭，观察到水仍然沸腾，这是因为_______。

4．小东分别在烧杯和试管中放入适量的碎冰（不计加热过程中质量损耗），并各放了一支温度计，组成如图甲所示的实验装置来探究“冰熔化和水沸腾时温度变化的规律”。

实验过程中两支温度计的示数随时间变化的图像如图乙所示（a图像较细，b图像较粗）。

（1）某时刻，烧杯内温度计的示数如图甲所示，此时的温度为______℃；（2）图像a表示的是______（选填“试管”或“烧杯”）中物质的温度的变化图像；（3）由图像可知冰是______（选填“晶体”或“非晶体”）；（4）由图像可知第5min时，试管中的物质______（选填“未熔化”或“已开始熔化”）；（5）第6min时，试管和烧杯内物质的状态分别是______态和______态；（6）试管内的碎冰熔化过程需要______min；（7）第31min时，试管内的水______（选填“会”或“不会”）沸腾。
