CNT软件在室内覆盖DT测试中的注意事项

TD-LTE测试内容和信令解析1.测试内容现阶段通常涉及到的测试按测试模式来分可分为室外测试与室内测试，按测试内容来分通常可分为覆盖测试与业务测试。

由于室外与室内的覆盖测试及业务测试大部分操作都相同，所以本节以室外测试为例，介绍覆盖测试与业务测试的操作流程。

1.1覆盖测试覆盖测试主要是通过CNT测试软件了解记录覆盖区域的信号强度、信号质量、信干噪比（SINR）。

1.1.1覆盖测试操作通常进行覆盖测试时终端处于空闲状态，测试时先按上述文档介绍的内容进行正确的设备连接，开始记录测试文件，然后按既定路线进行路测，记录路线上的信号覆盖情况。

1.1.2覆盖测试关注指标进行覆盖测试时，我们通常关注以下三个问题。

第一，测试路段是哪个小区覆盖；第二，该路段覆盖信号强度如何；第三，该路段覆盖信号质量如何。

首先，从测试软件的LTE Cell Information窗口我们可以看到当前的主覆盖小区，如下图。

图15 LTE Cell Information窗口正确导入小区信息数据后，我们可以在上图窗口中看到当前服务小区的名称，CellID和PCI，这些参数都能标识当前为终端提供服务的是哪个小区。

更进一步，我们打开测试软件主菜单Presentation->LTE->LTE Server Cell Information窗口可以看到更详细的服务小区信息，如下图。

图16 LTE Server Cell Information窗口确认了主服务小区之后，我们可以看到该小区在测试路段的覆盖强度，就是参数RSRP（参考信号接收功率），在图15和图16的两个窗口中均可以看到这个参数，更直观的方法，则是在MAP窗口通过路测覆盖图显示出来，如下图所示。

图17 RSRP覆盖图现阶段道路覆盖要求RSRP尽量保持在-110dbm以上，为保证业务质量，作为优化的目标，我们尽可能的通过调整，使RSRP尽量保持在-105dbm以上。

对于覆盖路段的信号质量，目前软件不能采样较合适的参数直观显示。

软件测试方法的使用注意事项与测试覆盖度评估在软件开发过程中，软件测试是不可或缺的一环。

通过测试可以发现和修复软件中的错误和缺陷，保证软件质量和稳定性。

然而，要想进行有效的软件测试，我们需要遵循一些使用注意事项，并评估测试的覆盖度。

本文将介绍一些软件测试方法的使用注意事项，并讨论如何评估测试的覆盖度。

测试方法的使用注意事项选择适当的测试方法是进行软件测试的关键，以下是一些使用测试方法的注意事项：1. 确定测试目标和策略：在开始测试之前，我们需要明确测试的目标和策略。

测试目标可以是发现软件中的错误、验证软件功能是否正确、测试软件的性能等。

根据测试目标，制定相应的测试策略，确定测试的方法和范围。

例如，对于功能测试，可以采用黑盒测试方法；对于性能测试，可以采用负载测试方法。

2. 引入自动化测试：自动化测试可以提高测试效率和准确性。

然而，在引入自动化测试之前，我们需要仔细评估测试的可自动化性。

不是所有的测试都适合自动化。

对于稳定的、重复性高的测试，可以考虑引入自动化测试工具。

自动化测试需要专门的技能和资源，在引入之前需要进行培训和准备。

3. 选择合适的测试技术：测试技术有很多种，如白盒测试、黑盒测试、灰盒测试等。

我们需要根据具体的测试需求和软件特性选择合适的测试技术。

对于开发初期的软件，可以采用白盒测试方法，测试代码的正确性。

对于已经成熟的软件，可以采用黑盒测试方法，测试软件的功能是否满足用户需求。

4. 设计合理的测试用例：测试用例是进行软件测试的基本单元。

设计合理的测试用例可以提高测试的效果。

测试用例应该具有充分的覆盖率，覆盖软件的各个功能和边界条件。

测试用例应该包括正常情况下的输入和预期输出，以及异常情况下的输入和预期处理结果。

测试用例的设计可以参考需求规格说明书、用户手册等软件相关文档。

测试覆盖度评估测试覆盖度评估是评估测试用例对软件功能覆盖程度的一种方法。

以下是一些常见的测试覆盖度评估方法：1. 语句覆盖：语句覆盖是指测试用例执行时是否覆盖了软件中的每一条语句。

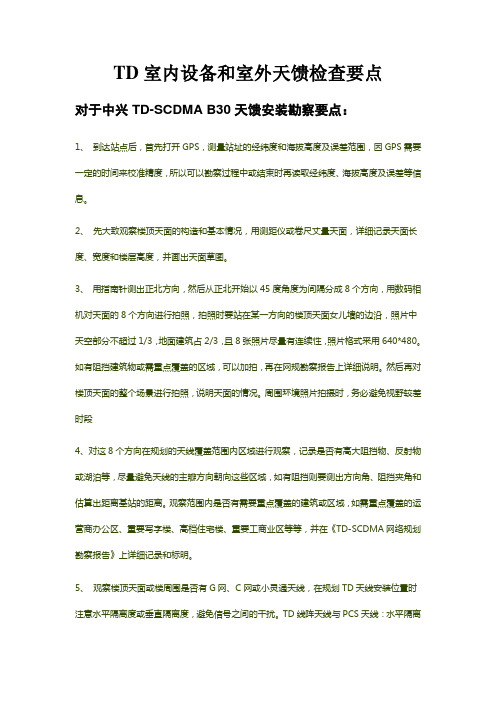

TD室内设备和室外天馈检查要点对于中兴TD-SCDMA B30天馈安装勘察要点：1、到达站点后，首先打开GPS，测量站址的经纬度和海拔高度及误差范围，因GPS需要一定的时间来校准精度，所以可以勘察过程中或结束时再读取经纬度、海拔高度及误差等信息。

2、先大致观察楼顶天面的构造和基本情况，用测距仪或卷尺丈量天面，详细记录天面长度、宽度和楼层高度，并画出天面草图。

3、用指南针测出正北方向，然后从正北开始以45度角度为间隔分成8个方向，用数码相机对天面的8个方向进行拍照，拍照时要站在某一方向的楼顶天面女儿墙的边沿，照片中天空部分不超过1/3，地面建筑占2/3，且8张照片尽量有连续性，照片格式采用640*480。

如有阻挡建筑物或需重点覆盖的区域，可以加拍，再在网规勘察报告上详细说明。

然后再对楼顶天面的整个场景进行拍照，说明天面的情况。

周围环境照片拍摄时，务必避免视野较差时段4、对这8个方向在规划的天线覆盖范围内区域进行观察，记录是否有高大阻挡物、反射物或湖泊等，尽量避免天线的主瓣方向朝向这些区域，如有阻挡则要测出方向角、阻挡夹角和估算出距离基站的距离。

观察范围内是否有需要重点覆盖的建筑或区域，如需重点覆盖的运营商办公区、重要写字楼、高档住宅楼、重要工商业区等等，并在《TD-SCDMA网络规划勘察报告》上详细记录和标明。

5、观察楼顶天面或楼周围是否有G网、C网或小灵通天线，在规划TD天线安装位置时注意水平隔离度或垂直隔离度，避免信号之间的干扰。

TD线阵天线与PCS天线：水平隔离在5米以上，TD线阵天线120度夹角内100米以内不允许存在PCS天线，垂直隔离距离在3米以上；TD线阵天线与GSM天线：水平隔离2米以上，垂直1米以上；TD主波瓣方向50米内不允许存在其他扇区天线；TD线阵天线与TD天线之间隔离要求：水平2米以上，垂直1米，主波瓣方向50米内不允许存在其他扇区天线。

6、根据以上勘察结果，初步规划TD天线的安装位置、挂高和方向角，天线主瓣方向要覆盖重点覆盖区域，但要避免阻挡物、湖泊、笔直的主街道等。

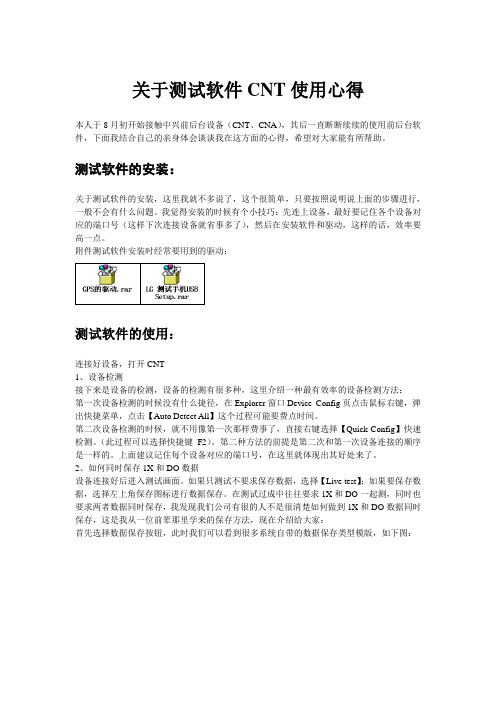

关于测试软件CNT使用心得本人于8月初开始接触中兴前后台设备（CNT、CNA），其后一直断断续续的使用前后台软件，下面我结合自己的亲身体会谈谈我在这方面的心得，希望对大家能有所帮助。

测试软件的安装：关于测试软件的安装，这里我就不多说了，这个很简单，只要按照说明说上面的步骤进行，一般不会有什么问题。

我觉得安装的时候有个小技巧：先连上设备，最好要记住各个设备对应的端口号（这样下次连接设备就省事多了），然后在安装软件和驱动，这样的话，效率要高一点。

附件测试软件安装时经常要用到的驱动：测试软件的使用：连接好设备，打开CNT1、设备检测接下来是设备的检测，设备的检测有很多种，这里介绍一种最有效率的设备检测方法：第一次设备检测的时候没有什么捷径，在Explorer窗口Device Config页点击鼠标右键，弹出快捷菜单，点击【Auto Detect All】这个过程可能要费点时间。

第二次设备检测的时候，就不用像第一次那样费事了，直接右键选择【Quick Config】快速检测。

（此过程可以选择快捷键F2）。

第二种方法的前提是第二次和第一次设备连接的顺序是一样的。

上面建议记住每个设备对应的端口号，在这里就体现出其好处来了。

2、如何同时保存1X和DO数据设备连接好后进入测试画面。

如果只测试不要求保存数据，选择【Live test】；如果要保存数据，选择左上角保存图标进行数据保存。

在测试过成中往往要求1X和DO一起测，同时也要求两者数据同时保存，我发现我们公司有很的人不是很清楚如何做到1X和DO数据同时保存，这是我从一位前辈那里学来的保存方法，现在介绍给大家：首先选择数据保存按钮，此时我们可以看到很多系统自带的数据保存类型模版，如下图：第一步：选择1X语音保存模板：打开下面界面：出现下图：第二步：同样的方法选择DO数据业务保存模板完成以上操作：第三步：新建一个数据保存模板。

第四步：新的模板建好后，测试时选择以这个新建的模板作为数据保存模板来保存数据就可以了。

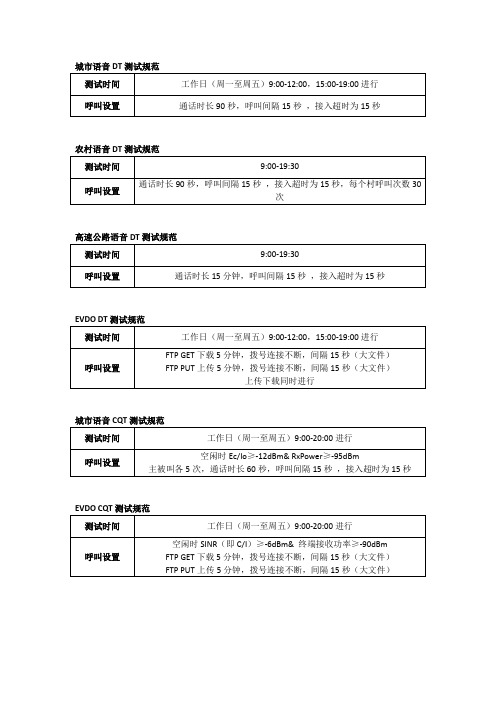

城市语音DT测试规范高速公路语音DT测试规范城市语音CQT测试规范语音测试业务Call MonitorPlans setting“Current Plan”栏显示了当前选中的测试计划项的详细参数：（1）Plan Name：测试计划项的名称；（2）Call Number：呼叫号码；（3）Service Option：呼叫使用的业务选项；（4）Call Pattern：呼叫方式，分主叫(Origination)和被叫(Termination)；（5）Continuous Call：作长呼叫，呼叫次数和呼叫时间设定无效；（6）Redial On Drop：在进行Continuous Call时，掉话重拨；（7）PTT Exit if Call Time Elapse：当呼叫时长结束时，直接退出PTT业务（相当于按下END键）；（8）Call Count：呼叫次数；（9）Setup Time：呼叫建立的最长时间；（10）Call Time：呼叫保持的时间；（11）TearDown Time：链路拆除的时间；（12）Idle Time：空闲的时间；（13）Auto Answer：自动应答；（14）PTT Auto Request：PTT业务自动请求功能，此功能使能后Request Time，Request Idle Time，Request Count参数才会出现；（15）Request Time：PTT请求的时间（即按PTT键的时间）；（16）Request Idle Time：PTT请求空闲时间（即松开PTT键后，等待的时间）；（17）Request Count：PTT请求的次数。

-1表示进行无限次请求。

（18）Apply：参数被修改后按钮有效，点击以确认参数的修改，参数更新到测试计划中；（19）Ignore：参数被修改后按钮有效，点击以放弃参数的修改。

Call Statistics呼叫状态显示页面呼叫状态显示页面显示当前呼叫的过程、时间、统计信息，并包括起呼、挂断、空中接口消息、状态等测试的详细信息，如图1．“Current Call”栏显示了当前进行的一次呼叫的时间参数（1）Phone Modal：终端型号；（2）Phone State：业务状态；（3）Setup Time：呼叫建立时间；（4）Conversation Time：呼叫时间；（5）TearDown Time：链路拆除时间；（6）Idle Time：空闲时间；（7）PTT REQ Time：PTT请求的时间（即按PTT键的时间）；（8）PTT REQ Idle Time：PTT请求空闲时间（即松开PTT键后，等待的时间）；（9）PTT REQ Count：PTT请求的次数。

室内覆盖检验的方法及流程一、CQT和DT测试的流程二、室内覆盖系统的检验方法一、覆盖1、酒店、写字楼的走廊通道、写字间、酒店房间应大于—75dbm。

2、洗手间应大于—80dbm。

3、电梯应大于—80dbm4、特殊地点，室外宏蜂窝距离室内微蜂窝覆盖的大楼很近，那么在大楼的比较靠下的楼层（如1—5层）的信号强度应大于—65dbm。

二、切换1、如室内覆盖系统覆盖的大楼的楼层高于10层那么从话音质量的角度考虑是尽可能不切换到室外宏蜂窝，而小区重选时占用到室外的信号也能快速切换的室内微蜂窝的信号，因此，楼层高于10层切换门限为：室内→室外–85dbm 且室外邻小区的信号大于室内信号—10dbm；室外→室内–75dbm 且室内信号大于室外信号–5dbm，下行的误码大于3切换到室内，室外切换到室内的惩罚时间为1秒。

2、特殊地点，室内覆盖系统覆盖的大楼的楼层低于10层并且室外宏蜂窝基站距离大楼比较近，而且室内信号和室外信号都较强，那么从信号外泄和降低微蜂窝基站的负荷角度考虑切换门限为：室内→室外–75dbm 且室外邻小区的信号大于室内信号—5dbm；室外→室内–70dbm 且室内信号大于室外信号–5dbm，室外切换到室内的惩罚时间为2秒。

3、因考虑到在有些地段已经开通了DCS1800，为了防止双频网络之间出现“乒乓切换”现象，可关闭不同频带的PBGT（Power Budget for Neithour Cell）切换，并可采用适当的时间和场强惩罚值。

三、小区重选1、室内微蜂窝的小区重选优选等级应高于室外宏蜂窝。

四、硬件问题1、天线问题：天线安装错误会引起切换成功率低。

天线过多和干线放大器功率过高会引起小区覆盖范围大，造成越区干扰（信号外泄）。

天线驻波比太高会引起ＰＡＴＨ－ＢＡＬＡＮＣＥ异常，从而使掉话增加等。

所以，放大器的功率控制和室内覆盖设备的硬件检测这些都是我们应该优先解决的。

2、收发信通道：各种放大器、功分器、耦合器等无线器件的性能状况直接影响室内覆盖的质量。

DT测试指导书1目的与范围本指导书目的是指导CDMA网络DT测试如何进行。

本指导书适用于CDMA网络测试人员。

2术语和定义下列术语和定义适用于本指导书。

DT：路测吞吐率: 每秒数据流量，单位：kbps。

3角色和职责DT测试人员对CDMA网络进行覆盖、语音质量、数据业务进行路测； 4指导书正文4.1语音业务测试方法4.1.1测试工具1．ZXPOS CNT1测试工具软件；2．测试区域Mapinfo格式的电子地图；3．笔记本电脑，需要安装Windows2000/XP系统；4．测试终端，需要包括连接电脑的数据线；5．手持GPS，需要包括外接天线和连接电脑的数据线；6．逆变器和接线板（插头为两相）；7．双串口卡或USB转串口线；8．车辆，点烟器能够正常工作。

4.1.2测试时间一般测试安排在网络负载忙时或者根据运营商要求而定。

4.1.3测试路线市区内主要交通干道、街道，郊区包括主要公路、乡镇或重要村庄等,尽量避免重复路线测试；选定好测试路线后需要和运营商方面相关人员进行交流，得到认可。

4.1.4测试步骤4.1.4.1连接测试设备1．将双串口卡插入笔记本电脑PCI插槽；2．将测试手机通过数据线与双串口卡的一个串口相连；3．将GPS通过数据线与笔记本的串口或者双串口卡的另外一个串口相连；4．连接GPS的外接天线，将外接天线放在测试车辆的车顶；5．将逆变器与测试车辆的点烟器相连；6．将逆变器和笔记本电源连接好，使得笔记本处于外部供电状态。

7．将ZXPOS CNT1的硬件狗与笔记本电脑正确连接4.1.4.2测试软件检测设备1．启动ZXS CNT1软件测试设备连接完毕后，启动ZXPOS CNT1软件，默认界面如下(以1.20.05版本为例)：图4-1 ZXPOS CNT1启动图2．检测终端选择连接了测试设备手机的串口，点击右键，在弹出来的快捷菜单中选择“Detect Phone”，如图所示：图4-2 ZXPOS CNT1检测手机3．检测GPS选择连接了GPS的串口，点击右键，在弹出的快捷菜单中选择“Detect GPS”，如图所示：图4-3 ZXPOS CNT1检测GPS4．设备检测成功后的界面以COM1口连接接GPS，COM4口连接手机为例，设备检测成功后，将出现如下界面：图4-4 ZXPOS CNT1检测GPS和手机成功后的界面4.1.4.3软件测试设置1．选择激活模式a)选择激活模式在设备配置窗口（Device Config）点击右键，在弹出的快捷菜单里选择“Live Rec mode”，如下图示：图 4-5ZXPOS CNT1选择激活模式界面b)选择激活模式后的界面激活后的界面见下图，，但是并未将数据存储到笔记本电脑的硬盘上。

TDD LTE商用网测试规范及验收标准R3.1TDD LTE 商用网测试规范及验收标准中兴通讯版权所有未经许可不得扩散2014版权所有©中兴通讯股份有限公司 第I 页法律声明若接收中兴通讯股份有限公司（以下称为“中兴通讯”）的此份文档，即表示您已同意以下条款。

若不同意以下条款，请停止使用本文档。

本文档版权所有中兴通讯股份有限公司。

保留任何未在本文档中明示授予的权利。

文档中涉及中兴通讯的专有信息。

未经中兴通讯事先书面许可，任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。

和是中兴通讯的注册商标。

中兴通讯产品的名称和标志是中兴通讯的商标或注册商标。

在本文档中提及的其他产品或公司名称可能是其各自所有者的商标或注册商标。

在未经中兴通讯或第三方权利人事先书面同意的情况下，阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。

本产品符合有关环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。

本文档按“现状”和“仅此状态”提供。

本文档中的信息随着中兴通讯产品和技术的进步将不断更新，中兴通讯不再通知此类信息的更新。

中兴通讯股份有限公司地址:中国深圳市科技南路55号 邮编518057 网站: 邮箱:doc@TDD LTE 商用网测试规范及验收标准第II 页2014版权所有©中兴通讯股份有限公司 中兴通讯版权所有未经许可不得扩散版本更新说明作者TDD LTE 商用网测试规范及验收标准中兴通讯版权所有未经许可不得扩散2014版权所有©中兴通讯股份有限公司 第III 页适用对象：TD-LTE 网络优化测试人员使用建议：在阅读本文档之前，建议先了解下面的知识和技能：后继资料：在阅读完本文档之后，你可能需要下面资料：TDD LTE 商用网测试规范及验收标准第IV 页2014版权所有©中兴通讯股份有限公司 中兴通讯版权所有未经许可不得扩散目录1测试目标 ............................................................................................................................. 1 2 测试准备 .. (1)2.1 测试工具、仪表要求 (1)2.1.1 GPS 接收设备及路测系统 (1)2.1.2 扫频仪 (1)2.1.3 其它工具软件 (1)2.2 测试环境和说明 (1)2.2.1 测试道路选择 (1)2.2.2 室内测试点选择 (1)3 测试规范 (1)3.1道路测试规范 ............................................................................................................ 1 3.2室内测试规范 ............................................................................................................ 2 3.3扫频测试规范 ............................................................................................................ 3 4 核心指标要求 (4)4.1应用层平均下载速率（含掉线）(核心指标) .......................................................... 4 4.2应用层平均上传速率（含掉线）(核心指标) .......................................................... 4 4.3掉线率(核心指标) .................................................................................................... 4 4.4LTE 业务覆盖率（核心指标） ................................................................................ 4 4.5RS-SINR 均值 ......................................................................................................... 4 4.6LTE 网内切换指标（核心指标） ............................................................................ 4 4.7 SERVICE 成功率（核心指标） (4)5 TD-LTE 无线质量评估指标说明 (5)5.1 业务类指标 (5)5.1.1 应用层平均下载速率（含掉线）(核心指标) (5)5.1.2 应用层平均下载速率（不含掉线） (5)5.1.3 应用层平均上传速率（含掉线）(核心指标) (5)TDD LTE 商用网测试规范及验收标准中兴通讯版权所有未经许可不得扩散2014版权所有©中兴通讯股份有限公司 第V 页5.1.4 应用层平均上传速率（不含掉线） (5)5.1.5 每RB 平均下载量（含掉线） (5)5.1.6 每RB 平均下载量（不含掉线） (5)5.1.7 掉线率(核心指标) (5)5.1.8 数据掉线比 (5)5.1.9 边缘PDCP 上/下行吞吐量（含掉线） (5)5.1.10 边缘PDCP 上/下行吞吐量（不含掉线） (5)5.1.11 低吞吐量占比 (6)5.2 覆盖类指标 (6)5.2.1 RSRP 连续弱覆盖里程占比 (6)5.2.2 RSRP 连续无覆盖里程占比 (6)5.2.3 LTE 业务覆盖率（核心指标） (6)5.2.4 连续UE 高发射功率里程占比 (6)5.3 干扰类指标 (6)5.3.1 平均SINR (6)5.3.2 边缘SINR (6)5.3.3 平均RSRQ (7)5.3.4 连续SINR 质差里程占比 (7)5.3.5 MAC 层上行平均BLER (7)5.3.6 MAC 层下行平均BLER (7)5.3.7 上行初始HARQ 重传比率 (7)5.3.8 下行初始HARQ 重传比率 (7)5.3.9 重叠覆盖率 (7)5.3.10 重叠覆盖里程占比 (7)5.4 调度类指标 (7)5.4.1 下行平均每时隙调度PRB 个数 (7)5.4.2 上行平均每时隙调度PRB 个数 (7)5.4.3 下行子帧调度率 (8)5.4.4 上行子帧调度率 (8)5.4.5 下行平均每秒调度PRB 个数 (8)5.4.6 上行平均每秒调度PRB 个数 (8)5.4.7 下行码字0MCS 统计 (8)5.4.8 下行码字1MCS 统计 (8)TDD LTE 商用网测试规范及验收标准第VI 页2014版权所有©中兴通讯股份有限公司 中兴通讯版权所有未经许可不得扩散5.4.9 上行MCS 统计 (8)5.4.10 码字0CQI 统计 (8)5.4.11 码字1CQI 统计 (8)5.4.12 下行码字0调制方式分布 (8)5.4.13 下行码字1调制方式分布 (9)5.4.14 上行调制方式分布 (9)5.4.15 MCS 详细分布统计 (9)5.4.16 CQI 详细分布统计 (9)5.4.17 上报RANK1采样占比 (9)5.4.18 上报RANK2采样占比 (9)5.4.19 单流时长占比 (9)5.4.20 双流时长占比 (9)5.4.21 单流流量占比 (9)5.4.22 双流流量占比 (9)5.4.23 传输模式（TM ）时长占比 (9)5.5 移动类指标 (10)5.5.1 LTE 网内切换指标（核心指标） (10)5.5.2 TDL-TDS 切换指标 (10)5.5.3 TDS-TDL 切换指标 (10)5.5.4 TDL-TDS 重选指标 (10)5.5.5 TDS-TDL 重选指标 (10)5.5.6 TA 跟踪统计指标 (10)5.6 接入类指标 (10)5.6.1 ATTACH 成功率 (10)5.6.2 ATTACH 平均时延 (11)5.6.3 SERVICE 成功率（核心指标） (11)5.6.4 SERVICE 平均时延 (11)TDD LTE 商用网测试规范及验收标准中兴通讯版权所有未经许可不得扩散2014版权所有©中兴通讯股份有限公司 第1页1 测试目标通过测试评估TD-LTE 网络存在哪些问题。
