Q-DSC-操作手册(中文操作说明书)

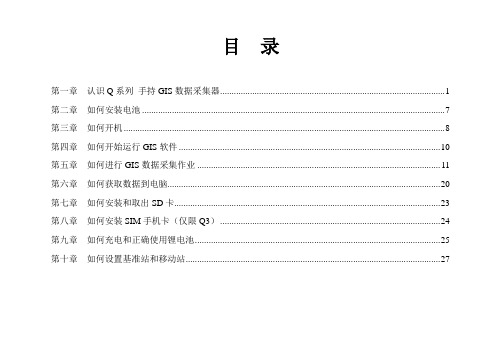

目录第一章认识Q系列手持GIS数据采集器 (1)第二章如何安装电池 (7)第三章如何开机 (8)第四章如何开始运行GIS软件 (10)第五章如何进行GIS数据采集作业 (11)第六章如何获取数据到电脑 (20)第七章如何安装和取出SD卡 (23)第八章如何安装SIM手机卡（仅限Q3） (24)第九章如何充电和正确使用锂电池 (25)第十章如何设置基准站和移动站 (27)第一章认识Q系列手持GIS数据采集器正面背面手持机键盘F1：放大一倍显示地图F2：缩小一倍显示地图F3：方向键功能切换，在以下两种模式之间切换。

在没有地图的窗口中该按钮无效。

1、地图中间无十字图标，F3功能键不起作用，如下图所示：无十字图标2、地图中间有十字图标时，按上、下、左、右键盘即可移动地图半屏，如下图所示。

有十字图标3、F4：切换显示当前窗口中的列表。

4、在主界面中不断的按下F4将会在下面四幅图中不停的切换。

Esc ：取消针对当前窗口的操作 Ent ：回车确认键方向键：切换按钮的焦点或者移动地图。

：背光灯 ：开机电源键第二章如何安装电池1、使用一字螺丝刀旋开背面的电池仓盖的紧固螺丝。

2、按正确方向放入BL-1400电池。

3、合上电池仓盖，使用一字螺丝刀旋紧紧固螺丝。

旋开电池仓正确放置电池的指示第三章如何开机1、按着“”进入BIOS界面，BIOS自动加载WINCE系统，这个过程稍长，请耐心等候，如图3.1所示。

2、加载完成后，WINCE系统已经运行，图3.2所示为WINCE系统桌面。

3、在WINCE运行时，键盘上按键为背光开关键，功能为切换背光状态。

液晶屏的背光在没有任何操作条件下，设定的时间到达后自动关闭省电。

在背光关闭时，任何键盘或触摸屏的操作都会启动背光。

提示：请在空闲情况下，关闭背光，保留电量，延长使用时间。

Wince 桌面截图 （图3.1） wince 系统桌面 （图3.2）第四章如何开始运行GIS软件1、双击桌面上SurveyMate程序的图标运行GIS软件，如图4.1所示。

TA(Du Pont) Instruments DSC Q 10/Q100/Q1000操作手册各款热分析与流变仪的性能及差异如下表，供读者一览：热分析及流变仪实验室的基本需求1.室温控制在20~35°C之间2.环境干净而无尘3.工作场所通风良好4.避免仪器直接接受阳光曝晒5.仪器需放置在水平，稳固且无震动的桌面上6.仪器用电的电压需稳定，最好加装稳压器7.若需使用气体洗涤或冷却时，则必须为干净、无油、无水的冷气体。

因此，决定在此气体进入仪器前之处理方式。

通常被考虑到之前处理设备有：无油无水空气压缩机、氮气产生器、冷冻式气体除湿剂、分子筛干燥器等。

8.若仪器使用的气体要求固定的压力或流量时，则可装设调压阀或流量计作精准的控制。

9.若需用到冷却水时，则需讲究清洁且无水生生物。

最好使用纯水，必要时加入抗冻剂、消泡剂或杀菌剂。

课程表…………………………………………………..0-0 第一部分P art one仪器原理与应用简介…………………………………….1-1 Part Two应用介绍……………………………………………….第二部分DSC与TGA简易保养与注意事项…………………………………2-1第三部分DSC 标准操作程序(Thermal Advantage Software)DSC校正……………………………………………………3-1 DSC实验程序………………………………………………..3-8结果分析…………………………………………………...3-11第四部分诡异的DSC图谱……………………………………………4-1DSC 标准操作程序(Thermal Advantage Software)DSC 标准操作程序(Thermal Advantage Software)DSC 校正DSC的校正型式有三种：基线校正(Balance Calibration)、Tzero Calibration-Sapphire Run及炉子常数与温度校正(Cell Constant & Temperature Calibration)。

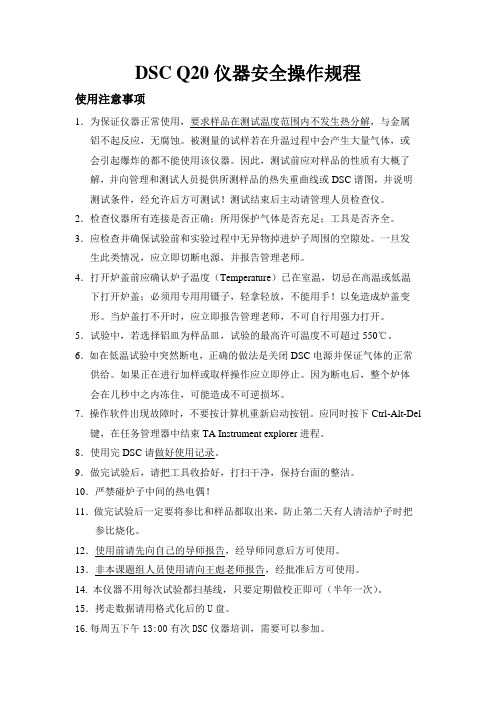

DSC Q20仪器安全操作规程使用注意事项1．为保证仪器正常使用，要求样品在测试温度范围内不发生热分解，与金属铝不起反应，无腐蚀。

被测量的试样若在升温过程中会产生大量气体，或会引起爆炸的都不能使用该仪器。

因此，测试前应对样品的性质有大概了解，并向管理和测试人员提供所测样品的热失重曲线或DSC谱图，并说明测试条件，经允许后方可测试！测试结束后主动请管理人员检查仪。

2．检查仪器所有连接是否正确；所用保护气体是否充足；工具是否齐全。

3．应检查并确保试验前和实验过程中无异物掉进炉子周围的空隙处。

一旦发生此类情况，应立即切断电源，并报告管理老师。

4．打开炉盖前应确认炉子温度（Temperature）已在室温，切忌在高温或低温下打开炉盖；必须用专用用镊子，轻拿轻放，不能用手！以免造成炉盖变形。

当炉盖打不开时，应立即报告管理老师，不可自行用强力打开。

5．试验中，若选择铝皿为样品皿，试验的最高许可温度不可超过550℃。

6．如在低温试验中突然断电，正确的做法是关闭DSC电源并保证气体的正常供给。

如果正在进行加样或取样操作应立即停止。

因为断电后，整个炉体会在几秒中之内冻住，可能造成不可逆损坏。

7．操作软件出现故障时，不要按计算机重新启动按钮。

应同时按下Ctrl-Alt-Del 键，在任务管理器中结束TA Instrument explorer进程。

8．使用完DSC请做好使用记录。

9．做完试验后，请把工具收拾好，打扫干净，保持台面的整洁。

10．严禁碰炉子中间的热电偶！11．做完试验后一定要将参比和样品都取出来，防止第二天有人清洁炉子时把参比烧化。

12．使用前请先向自己的导师报告，经导师同意后方可使用。

13．非本课题组人员使用请向王彪老师报告，经批准后方可使用。

14.本仪器不用每次试验都扫基线，只要定期做校正即可（半年一次）。

15．拷走数据请用格式化后的U盘。

16.每周五下午13:00有次DSC仪器培训，需要可以参加。

TA(Du Pont) Instruments DSC Q 10/Q100/Q1000操作手册各款热分析与流变仪的性能及差异如下表，供读者一览：热分析及流变仪实验室的基本需求1.室温控制在20~35°C之间2.环境干净而无尘3.工作场所通风良好4.避免仪器直接接受阳光曝晒5.仪器需放置在水平，稳固且无震动的桌面上6.仪器用电的电压需稳定，最好加装稳压器7.若需使用气体洗涤或冷却时，则必须为干净、无油、无水的冷气体。

因此，决定在此气体进入仪器前之处理方式。

通常被考虑到之前处理设备有：无油无水空气压缩机、氮气产生器、冷冻式气体除湿剂、分子筛干燥器等。

8.若仪器使用的气体要求固定的压力或流量时，则可装设调压阀或流量计作精准的控制。

9.若需用到冷却水时，则需讲究清洁且无水生生物。

最好使用纯水，必要时加入抗冻剂、消泡剂或杀菌剂。

课程表…………………………………………………..0-0 第一部分P art one仪器原理与应用简介…………………………………….1-1 Part Two应用介绍……………………………………………….第二部分DSC与TGA简易保养与注意事项…………………………………2-1第三部分DSC 标准操作程序(Thermal Advantage Software)DSC校正……………………………………………………3-1 DSC实验程序………………………………………………..3-8结果分析…………………………………………………...3-11第四部分诡异的DSC图谱……………………………………………4-1DSC 标准操作程序(Thermal Advantage Software)DSC 标准操作程序(Thermal Advantage Software)DSC 校正DSC的校正型式有三种：基线校正(Balance Calibration)、Tzero Calibration-Sapphire Run及炉子常数与温度校正(Cell Constant & Temperature Calibration)。

Q100调制式差示扫描量热仪操作手册差示扫描量热法（DSC）是在处于程序控制的温度下，观察样品和参比物之间的热流差随温度或时间的函数。

DSC技术广泛应用于塑料、橡胶、涂料、食品、医药、生物有机体、无机材料、金属材料与复合材料等领域。

测量与研究材料的如下特性：•熔融与结晶过程•玻璃化转变•氧化稳定性／氧化诱导期O.I.T. •多晶形•相容性•特征温度•反应动力学•结晶度•相转变•比热•液晶转变•固化•纯度•材料鉴别一． 使用注意事项1.Q100DSC测试过程中不允许有样品的分解！亦即：本仪器只能测试分解发生之前，样品的热流曲线。

哪怕很少量的分解，也会造成仪器的污染，影响测试质量和仪器寿命！2.为防止样品污染仪器，所有测试样品都要明确分解温度，一般最高检测上限为起始分解温度以下50℃，同时保证在DSC测试温度上限没有质量的变化。

第一次进行DSC测试的样品，必须向工作人员提供所测样品的热失重曲线或DSC谱图，并说明测试条件，经允许后方可测试！测试结束后自觉检查仪器状况，确保仪器清洁无污染。

若有问题，必须报告工作人员，由工作人员进行处理！3.本仪器的制冷单元为Refrigerated Cooling System (RCS)， 仪器使用温度范围：-80℃—400℃,400℃以上禁止进行恒温实验，否则会损害仪器！4.Q100DSC只配置高纯氮气。

测试前先确认气体钢瓶的总压表有压力，分压表压力调节在0.1MPa。

一般情况下，不必关气和开气。

若必须调节分压阀的话，一定要能缓慢，调节过程中分压不允许超过0.12MPa，否则易损坏仪器内的气体质量流量计。

5.只有在保证有足量的氮气吹扫仪器后，方可开启制冷系统，在确认RCS上的COOL灯亮，Flange Temperature处于零度以下后，方可进行测试实验。

6.打开炉盖前应确认炉子温度（Heater Temperature）在20--35℃！7.Q100SDT数据保存路径：D：/Q100DSC/DATA/课题组导师名/本人姓名/ ；方法文件若需保存，路径为：E：/Q100DSC/METHODS/课题组导师名/本人姓名/8.拷取数据一律使用光盘，禁止使用U盘！9.本仪器未联网，但通过网卡联系电脑及仪器主机，所以，请不要更改网址设置！10.测试结束后，在仪器使用记录本上登记使用机时及使用情况，镍勺和镊子擦拭干净后放回原处，不要带离实验室！同时保持实验室的整洁。

DSC报警主机简易操作手册1DSC报警操作1、系统布防当ready（绿灯）灯亮时表示此时可以布防，输入“1 2 3 4 + *”即可进入布防状态。

2、系统撤防1：撤防：输入“1 2 3 4 +#”进入撤防状态。

2：旁路：*+1+1234，然后按>,进入bypass.zones 按*，按<>键选择要旁路的防区,按*确认,完成后按两次#,退出3、系统故障查看在键盘上输入“* + 2”键进入故障诊断状态，用键进行查看。

4、防区旁路及取消旁路如有部分防区因特殊情况无需布防而其它防区仍需布防时，可对部分防区进行旁路，具体操作如下：在键盘上输入“ * + 1 + 1234 ”进入防区旁路界面，用“查找要旁路的防区，按“*”键选择确认要旁路的防区，选择完要旁路的防区后按“#”键退出旁路状态，此时布防即可。

5、修改时间和日期在键盘上输入“1234 + 9 + 1”进入时间设置（HHMM）界面，输入“1234 + 9 + 2”进入日期设置（MMDDYY）界面，根据键盘屏幕提示对时间和日期进行相应的修改.6、进入安装人员编程在键盘上输入“* +8 + 5555”进入管理员编程界面，用“查找要编程的项目。

7、PC4401数据接口模块安装及设置A、模块注册1、按*8 5555 进入安装人员编程界面。

2、滚动到“Module Hardware(模块硬件)”部分然后按“*”键确认。

3、将显示“Enroll Module (模块注册)”信息。

按*键确认选择。

4、在不同的模块名称之间滚动直到显示所需模块，按“*”键确认。

B、模块的确认1、过程与注册模块类似。

2、在“模块硬件”部分的“Confirm Module (确认模块)”菜单中核对信息。

3、确认模块时会出现“Create tamper on desired unit(在所需单元上触发防拆)”正确步骤完成后，键盘会显示模块编号（例如LCD44XX MOD 01）。

TA(Du Pont) Instruments DSC Q 10/Q100/Q1000操作手册各款热分析与流变仪的性能及差异如下表，供读者一览：热分析及流变仪实验室的基本需求1.室温控制在20~35°C之间2.环境干净而无尘3.工作场所通风良好4.避免仪器直接接受阳光曝晒5.仪器需放置在水平，稳固且无震动的桌面上6.仪器用电的电压需稳定，最好加装稳压器7.若需使用气体洗涤或冷却时，则必须为干净、无油、无水的冷气体。

因此，决定在此气体进入仪器前之处理方式。

通常被考虑到之前处理设备有：无油无水空气压缩机、氮气产生器、冷冻式气体除湿剂、分子筛干燥器等。

8.若仪器使用的气体要求固定的压力或流量时，则可装设调压阀或流量计作精准的控制。

9.若需用到冷却水时，则需讲究清洁且无水生生物。

最好使用纯水，必要时加入抗冻剂、消泡剂或杀菌剂。

课程表…………………………………………………..0-0 第一部分P art one仪器原理与应用简介…………………………………….1-1 Part Two应用介绍……………………………………………….第二部分DSC与TGA简易保养与注意事项…………………………………2-1第三部分DSC 标准操作程序(Thermal Advantage Software)DSC校正……………………………………………………3-1 DSC实验程序………………………………………………..3-8结果分析…………………………………………………...3-11第四部分诡异的DSC图谱……………………………………………4-1DSC 标准操作程序(Thermal Advantage Software)DSC 标准操作程序(Thermal Advantage Software)DSC 校正DSC的校正型式有三种：基线校正(Balance Calibration)、Tzero Calibration-Sapphire Run及炉子常数与温度校正(Cell Constant & Temperature Calibration)。
