1.1.1电梯组装轿厢1.1.1.1轿厢平面结构布置图参见图11-1。
1.1.1.2组装轿壁1将整体式轿顶放入轿厢框架内，用电线或绳索吊在轿架上横梁上，尽可能吊高。
2在装壁板前对连接部位的保护膜进行去除处理，其余待电梯投入运行时由用户除去其余部分。
参见图7-18。
3壁板的连接:首先在一铺有保护物品的平坦地面上，将后轿壁按⑤⑥⑦进行连接；其次将左右侧轿壁(②③④/⑧⑨⑩)进行连接；前壁板等装完装饰顶后进行安装。
注意：1）必须保护轿壁表面不被划伤；2）连接时注意轿壁板上标识的箭头方向一致且向上。
3.1壁板间的连接使用6支M6×15长螺母进行连接，中间与转角部位的连接参见图11-2。
图11-23.2轿壁与轿厢地板的连接参见图11-3。
3.3操纵盘壁板及前壁板与轿厢底板的连接通过轿厢地板上的孔进行，参见图11-4。
图11-3 图11-44壁板与壁板的平齐度应控制在1mm以内，参见图11-2。
5壁板的安装顺序：首先安装组装好的后壁板组合，其次安装左或右侧壁板组合。
注意：1）、应尽可能使组合的壁板下端（在同一水平面内。
2）、调整壁板间的水平度在标准值内。
3）、应完全拧紧壁板间的连接螺栓，待校正轿壁时再松开。
6壁板与轿底踢脚板的连接螺栓，轻轻紧固，待校正完成后完全紧固。
7安装轿顶8安装前壁板及前框板9安装轿门导轨组件10在轿厢的左右前壁板位置，用线坠测量轿厢在X、Y方向上的垂直度。
X、Y 方向上的垂直度偏差应控制在应在1mm以内，否则应在轿底称重橡胶与轿底托架之间插入垫片进行调整。
参见图11-5。
图11-51）方向的倾斜：在AD插入或从BC抽出垫片。
2）方向的倾斜：在BC插入或从AD抽出垫片。
3）方向的倾斜：在CD插入或从AB抽出垫片。
4）方向的倾斜：在AB插入或从CD抽出垫片。
1.1.1.3轿顶的安装1轿顶总体布置图，参见图11-6。
图11-62轿厢壁板组装完成后，将原来吊在上横梁上的轿顶对应其与轿壁的连接孔慢慢放下，然后用螺栓固定。

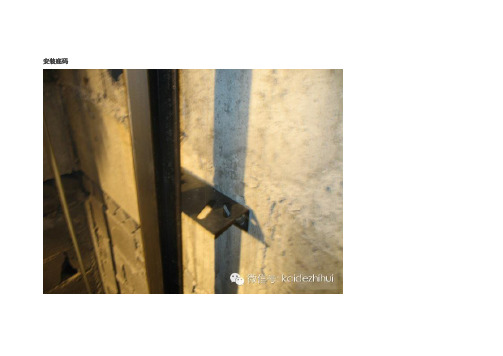

安装底码
安装支架用校导尺校准（自制的校导尺粗糙但很精准）
最后焊接主轨就校好了
安装上一节主轨
副轨打孔
副轨底码安装
副轨支架安装
校准并焊牢
辛辛苦苦总算主副轨道顶
到顶把随行电缆卡安装
安装好轨道的井道
对重架
门和框组装完毕
安装好的门
安装好的门
开呼梯孔
安装呼梯板
轿厢安装，第一步把轿定吊起
井道外拼轿壁
移到轿底组装好轿壁
轿顶落下
轿壁校准
轿厢安装完毕
安装门机
○1设备到货——○2土建检查——○3机房、井道移交——○4到货吊机——○5开箱点验——○6开工——○7工字钢安装——○8机房主机安装——○9导轨安装——○10厅门——○11厅门封堵——○12轿厢对重、组装轿厢及其他功能配件——○13脚手架拆除——○14电气接线——○15慢车调试——○16呼梯盒及层显底盒——○17快车调试——○18验收。
1-电梯下货到工地2-这是轨道3-电梯要安装到这十八楼里4-空空的井道5-安装一节轨道后安装下梁6-安装立柱7-安装底板8-安装上梁和滑轮9-再安装临时用的跳板，便于安装轨道10-机房开孔110-机房开孔210-机房开孔311-安装主机213-吊装配重架14-安装钢丝15-主机钢丝安装完毕115-主机钢丝安装完毕216-井道多了钢丝和随行电缆17-操作盘安装就可以开动电梯了18- 安装主轨副轨先要安装好提升机提轨道用1 18- 安装主轨副轨先要安装好提升机提轨道用219-主轨安装先打孔（安置房井道土建比较粗糙）20-安装底码21-安装支架用校导尺校准（自制的校导尺粗糙但很精准）22-最后焊接主轨就校好了23-安装上一节主轨24-副轨打孔25-副轨底码安装26-副轨支架安装27-校准并焊牢28-辛辛苦苦总算主副轨道顶1 28-辛辛苦苦总算主副轨道顶229-到顶把随行电缆卡安装30-安装好轨道的井道31-对重架1 31-对重架232-门和框组装完毕132-门和框组装完毕233-安装好的门34-开呼梯孔35-安装呼梯板1 35-安装呼梯板235-安装呼梯板336-轿厢安装，第一步把轿定吊起237-井道外拼轿壁38-移到轿底组装好轿壁138-移到轿底组装好轿壁238-移到轿底组装好轿壁339-轿顶落下40-轿壁校准轿厢安装完毕41-轿厢安装完毕42-安装门机一般的电梯施工流程1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收。

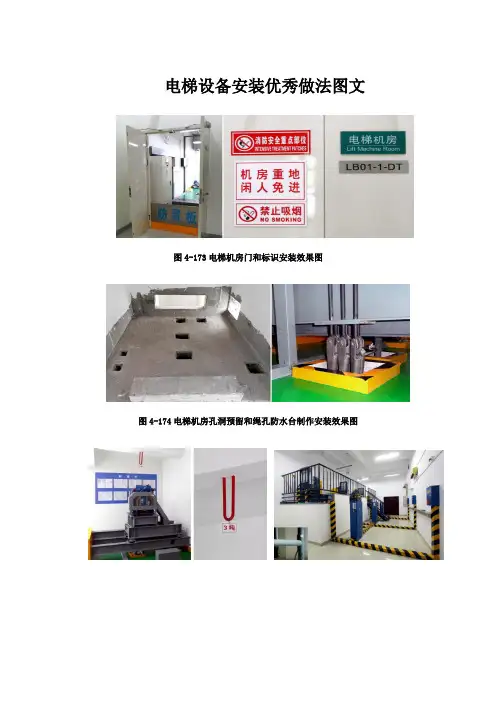

电梯设备安装优秀做法图文图4-173电梯机房门和标识安装效果图图4-174电梯机房孔洞预留和绳孔防水台制作安装效果图图4-175电梯机房曳引机吊装钩安装效果图图4-176电梯机房防护栏和爬梯安装效果图图4-177电梯机房通风设施和消防等设施安装效果图图4-178主电源开关安装效果图图4-179电梯控制柜安装效果图图4-180电梯曳引主机承重梁安装效果图图4-181制动器安装效果图图4-182电梯限速器安装效果图图4-183电梯设备接地制作安装效果图图4-184电梯旋转部件防护装置和标识安装效果图图4-185电梯井道勘察和层门口安全防护效果图图4-186电梯导轨及支架安装效果图图4-187电梯安全钳安装效果图图4-188轿厢顶安装效果图图4-189轿厢门安装效果图图4-190轿顶开关安装效果图图4-191电梯称重装置安装效果图图4-192电梯曳引绳安装效果图图4-193平衡装置安装效果图图4-194二次保护装置安装效果图图4-195电梯随行电缆安装效果图图4-196电梯层门安装效果图图4-197外呼及消防开关安装效果图图4-198电梯缓冲器安装效果图图4-199电梯张紧轮安装效果图图4-200井道照明、底坑急停、插座及开关安装效果图图4-201电梯监控室效果图图4-202梳齿前沿板安装效果图图4-203出入口安装效果图图4-204梳齿板与踏板面齿槽安装效果图图4-205梯阶、踏板与围裙板安装效果图图4-206梯级上方预留空间效果图图4-207驱动站安全隔离防护装置安装效果图图4-208扶手带入口处安全装置安装效果图图4-209转向站照明、插座和紧急停止开关安装效果图图4-210检验合格证及使用须知标牌效果图图4-211急停装置及标识效果图图4-212 自动扶梯和自动人行道入口处运行方向标识效果图4-213防护栏杆安装效果图图4-214阻挡装置安装效果图图4-215安全防护装置安装效果图图4-216防止攀爬装置安装效果图图4-217外侧防止翻越坠落装置安装效果图图4-218围裙板防夹装置安装效果图图4-219公共交通型自动扶梯出入口安装乘梯提示标志安装效果图图4-220防震橡胶垫块安装效果图图4-221液压电梯压力表安装效果图图4-222手动下降阀安装效果图图4-223液压缸安装效果图图4-224液压电梯柱塞行程限位装置安装效果图。
电梯下货到工地这是轨道
电梯要安装到这十八楼里空空的井道
安装一节轨道后安装下梁安装立柱
安装上梁和滑轮
再安装临时用的跳板，便于安装轨道机房开孔
安装主机
安装控制柜
吊装配重架
安装钢丝
主机钢丝安装完毕
井道多了钢丝和随行电缆
操作盘安装就可以开动电梯了
安装主轨副轨先要安装好提升机提轨道用
主轨安装先打孔（安置房井道土建比较粗糙）
安装底码
安装支架用校导尺校准（自制的校导尺粗糙但很精准）
最后焊接主轨就校好了安装上一节主轨
副轨打孔
副轨底码安装
副轨支架安装校准并焊牢
辛辛苦苦总算主副轨道顶
到顶把随行电缆卡安装
安装好轨道的井道对重架
门和框组装完毕
安装好的门
开呼梯孔
安装呼梯板
轿厢安装，第一步把轿定吊起
井道外拼轿壁
移到轿底组装好轿壁
轿顶落下轿壁校准
轿厢安装完毕轿厢安装完毕安装门机
3 天前上传
1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——○15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收。
