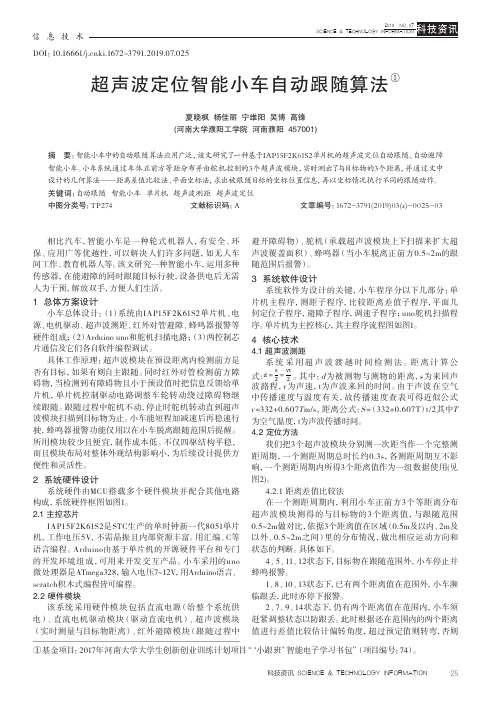

超声波智能小车

一.系统功能描述本小车可实现两种模式（红外遥控/超声波追踪）自由切换，在红外遥控模式下，利用上下左右等键来控制小车行驶方向；在超声波追踪模式下，能与所追踪物体保持15cm的直线距离。

控制系统方框图：(1)超声波测距追踪：(2)红外遥控开环控制：二．各模块功能描述1.单片机最小系统：型号STC12C5A60S2，选用此型号的重要原因是它自带PWM 功能，不同占空比的方波给L298N 驱动芯片后能对电机实现调速。

本系统使用的STC12C5A60S2功能模块有：2.超声波模块 (1) 实物图及接线图实物图接线图(2) 工作原理：给超声波模块tx引脚一个大于10us的高电平，在发射探头就会产生至少8个40kHZ的方波信号，同时rx给单片机一个高电平（此时开启定时器1），待到超声波反射回来之后，rx再变回低电平（此时关闭定时器1），根据定时器的值来计算小车与障碍物的距离。

(3)距离的计算：每次超声波发射时开启定时器，并且定时器的计数值是从零开始的（在程序中的conut()函数有所体现）。

当超声波反射回来之后，关闭定时器，此时设tc=TH1*256+TL1（代表计数值），tc乘以定时周期1.0851us（晶振周期的12倍）得到来回的时间，除以2，最后乘以声速得到距离值。

经以上推到，可得出计算距离的公式为tc*1.87/100(cm)。

(4)模块对应程序void main(void){TMOD=0x01; //设T0为方式1，GATE=1TH1=0;TL1=0;while(1){StartModule(); //往tx端口发送10us的高电平while(!RX); //当RX为零时等待TR0=1; //开启计数while(RX); //当RX为1计数并等待TR0=0; //关闭计数Conut(); //此函数利用第三点的推导公式得出距离值，并且在数码管上显示delayms(80); //80MS}}3.红外模块(1 工作原理：红外发射器（遥控器）：(2详述解码：红外接收器最后以高低电平的形式给单片机，为了说明解码过程，下面先对“包装过程”和编码机制进行简述：首先遥控器的每一个按键都对应一个8位的操作码（解码的目的就是解出操作码，从而根据不同的操作码进行不同的动作），8位操作码被“包装”成下面的格式：另外，在用户识别码之前还有如下前导码（启始码）编码机制：红外接收器基于以上的编码机制，设置外部中断为下降沿触发，解码的关键原理是：根据相邻两次中断的定时值来判断是0还是1.下面的表格给出了具体数据：注：tc=time/T ; T=晶振周期*12（晶振周期=1/11.0592MHZ）实际写程序时考虑到误差等因素，会给tc一个范围，在下面的程序中出现的(Tc>Imin)&&(Tc<Imax)等就是这个意思。

智能小车原理
智能小车是一种具有自主导航、避障、智能控制等功能的智能机器人，它可以在不需要人工干预的情况下，根据预设的路径或自主感知周围环境来进行移动和操作。

智能小车的原理涉及到多个领域的知识，包括传感器技术、控制算法、机械结构设计等。

本文将从这些方面逐一介绍智能小车的原理。

首先，智能小车的传感器技术是其实现自主导航和避障的关键。

常见的传感器包括红外线传感器、超声波传感器、摄像头等。

红外线传感器可以用来检测障碍物的距离，超声波传感器可以实现对障碍物的定位，摄像头则可以获取更加精确的环境信息。

这些传感器通过将环境信息转化为电信号，并传输给控制系统，从而使智能小车能够感知周围环境并做出相应的反应。

其次，智能小车的控制算法是实现自主导航和避障的核心。

控制算法需要根据传感器获取的环境信息，结合预设的路径或目标，来实现对小车运动的控制。

常见的控制算法包括PID控制、模糊控制、遗传算法等。

这些算法可以使小车在复杂的环境中做出快速而准确的决策，从而实现自主导航和避障。

最后，智能小车的机械结构设计也对其性能有着重要影响。

机械结构需要保证小车的稳定性、灵活性和承载能力，以适应不同的场景和任务需求。

同时，机械结构设计也需要考虑传感器的布局和安装位置，以确保传感器能够准确地感知周围环境。

综上所述，智能小车的原理涉及传感器技术、控制算法和机械结构设计等多个方面。

通过合理的传感器选择和布局、高效的控制算法设计以及稳定的机械结构，智能小车可以实现自主导航、避障等功能，从而在各种场景中发挥作用。

希望本文的介绍能够帮助读者更好地理解智能小车的原理，为相关领域的研究和应用提供参考。

智能小车超声波避障原理
智能小车超声波避障原理
智能小车是一种能够自动识别环境并作出相应动作的机器人。

其中，
超声波避障技术是实现智能小车避免障碍物的重要手段之一。

超声波传感器是一种利用超声波原理工作的传感器，其工作原理类似
于蝙蝠发出超声波来探测周围环境。

当传感器发出一束超声波时，如
果有障碍物挡住了它的路径，这束超声波就会被反射回来，并被传感
器接收到。

通过计算反射回来的时间和速度，就可以得到障碍物与传
感器之间的距离。

在智能小车中，通常会使用多个超声波传感器分布在不同位置上，以
便更全面地掌握周围环境信息。

当智能小车行驶时，每个超声波传感
器都会不断地发出信号，并接收反射回来的信号。

根据接收到的信息，智能小车可以判断周围是否有障碍物，并做出相应动作。

例如，在前方有障碍物时，智能小车可以通过调整方向或减速等方式
避开障碍物。

同时，智能小车还可以根据不同的传感器反馈信息，判
断障碍物的具体位置和形状，从而更加精确地避开障碍物。

总之，超声波避障技术是智能小车实现自主避障的重要手段之一。

通过多个超声波传感器的配合和反馈信息的处理，智能小车可以更加准确地感知周围环境，并做出相应动作，从而实现自主避障。

智能小车有关知识点总结智能小车的相关知识点总结如下：一、感知系统1. 视觉感知：智能小车通过摄像头、激光雷达等设备获取周围环境的图像信息，并利用计算机视觉技术对图像进行分析识别，实现障碍物检测、道路标识识别等功能。

2. 雷达感知：智能小车通过使用毫米波雷达、激光雷达等传感器获取周围环境的三维距离信息，实现障碍物检测、行人检测、车辆跟踪等功能。

3. 超声波感知：智能小车通过使用超声波传感器获取周围环境的距离信息，实现停车辅助、避障等功能。

二、决策系统1. 路径规划：智能小车基于感知系统获取的环境信息，结合地图信息和车辆自身状态，通过路径规划算法生成适合当前环境的行车路径。

2. 行为决策：智能小车根据感知系统获取的环境信息和路径规划结果，通过决策系统做出行为决策，包括加速、减速、转向、变道等，以实现安全、高效的行车。

三、控制系统1. 自动驾驶控制：智能小车通过车载传感器获取车辆当前状态信息（如速度、加速度、方向盘角度），并通过控制算法实现自动驾驶功能，包括车道保持、自适应巡航、自动泊车等。

2. 电动驱动系统：智能小车采用电动驱动系统，通过电动机驱动车辆运动，其中包括电池管理系统、电机驱动系统、电子控制单元等。

四、人机交互系统1. 感知交互：智能小车通过显示屏、声音提示等方式向驾驶员展示车辆感知到的环境信息，提醒驾驶员注意安全。

2. 增强现实：智能小车通过增强现实技术向驾驶员展示周围环境的虚拟信息，帮助驾驶员更好地认识周围环境。

五、网络通信系统1. 车联网：智能小车通过车载通信模块与云端进行数据交换，实现远程控制、云端数据分析、软件更新等功能。

2. V2X通信：智能小车通过车辆间通信和车辆基础设施通信，实现与其他车辆和交通设施的信息交换，包括交通信号灯、路边设施等。

六、安全保障系统1. 碰撞预警：智能小车通过传感器实时监测周围环境，当检测到潜在碰撞危险时发出警告，包括声音提示、震动座椅等方式。

2. 自动紧急制动：智能小车通过控制系统实现自动紧急制动功能，在发现紧急情况时及时采取制动措施，减小碰撞事故发生的风险。

(毕业论文)智能超声波避障小车的设计与制作江阴职业技术学院项目设计报告项目超声波避障小车的设计与制作专业学生班级学号指导教师完成日期摘要智能小车是一种能够通过编程手段完成特定任务的小型化机器人它具有制作成本低廉电路结构简单程序调试方便等优点由于具有很强的趣味性智能小车深受广大机器人爱好者以及高校学生的喜爱本论文介绍的是具有自动避障功能的智能小车的设计与制作以下简称智能小车论文对智能小车的方案选择设计思路以及软硬件的功能和工作原理进行了详细的分析和论述经实践验收测试该智能小车的电路结构简单调试方便系统反映快速灵活设计方案正确可行各项指标稳定可靠AbstractSmart cars can be programmed to perform a specific task means the miniaturization of robot it has to make cost is low circuit simple structure convenient program test Because of it has strong interest intelligent robot car favored by the majority of the university students enthusiasts and love This paper introduces the is a automatic obstacle avoidance function of intelligent car design and production hereinafter referred to as the smart car the thesis to the intelligence of the car scheme selection design idea and the implementation of hardware and software function and working principle of a detailed analysis and discusses After practice acceptance test this intelligent car circuit structure is simple convenientdebug fast flexible system reflect correct and feasible design scheme each index is steady and reliable目录摘要IAbstract II目录III第一章绪论 111项目研究背景及意义 112项目主要研究容113设计思路114应用场合和功能2第二章总体方案 321总体方案概述 322 总体电路原理图 3第三章各模块功能介绍 431障碍物测距系统432显示模块533驱动模块1034电源模块12第四章软件设计1341 程序设计流程图1342 关键程序设计14第五章系统调试1751 调试的思路 1752 各模块的调试1753 调试心得19第六章结论与展望2061 结论 2062 展望 20致谢21参考资料22附录 231元器件清单232样机实物照片243电路原理图25相关程序26第一章绪论11项目研究背景及意义智能作为现代社会的新产物是以后的发展方向他可以按照预先设定的模式在一个特定的环境里自动的运作无需人为管理便可以完成预期所要达到的或是更高的目标本设计主要体现多功能小车的智能模式设计中的理论方案分析方法及特色与创新点等可以为自动运输机器人采矿勘探机器人家用自动清洁机器人等自动半自动机器人的设计与普及有一定的参考意义同时小车可以作为玩具的发展对象为中国玩具市场技术含量的缺乏进行一定的弥补实现经济收益形成商业价值超声波作为智能车避障的一种重要手段以其避障实现方便计算简单易于做到实时控制测量精度也能达到实用的要求在未来汽车智能化进程中必将得到广泛应用我国作为一个世界大国在高科技领域也必须占据一席之地未来汽车的智能化是汽车产业发展必然的在这种情况下研究超声波在智能车避障上的应用具有深远意义这将对我国未来智能汽车的研究在世界高科技领域占据领先地位具有重要作用本智能小车系统最诱人的前景就是可用于未来的智能汽车上了当驾驶员因疏忽或打瞌睡时这样的智能汽车的设计就能体现出它的作用如果汽车偏离车道或距障碍物小于安全距离时汽车就会发出警报提醒驾驶员注意如果驾驶员没有及时作出反应汽车就会自动减速或停靠于路边这样的小车还可以用于月球探测等的无人探月车帮助我们传达月球上更多的信息让我们更加的了解月球为将来登月做好充分准备这样的小车在科学考察探测车上也有广阔的应用前景在科学考察中有很多危险且人们无法涉足的地方这时智能科学考察车就能够派上用场在它上面装上摄像机代替人们进行许多无法进行的工作12项目主要研究容本设计题目为智能避障小车设计主要研究小车的避障功能小车遇到障碍物时当距离障碍物大于40cmPWM信号自增驱动电机加速小车加速前进当小于30cm时PWM信号自减驱动电机减速小车减速前进并且小车采取相应的避障措施这里探测装置必不可少因为超声波在距离检测方面的较准确定位所以采用超声波传感器作为探测装置由于超声波遇到障碍物时发生像光一样的反射和散射在经过多次发射之后再回到超声波检测端口会产生较严重的路程差从而影响对距离的检测进而影响对障碍物的较准确定位通过软件部校准优化消除外部物理条件造成的误差从而达到对障碍物的较准确定位13设计思路直流电机PWM控制系统的主要功能包括实现对直流电机的加速减速并且可以调整电机的转速能够很方便的实现电机的智能控制主体电路即直流电机 PWM 控制模块这部分电路主要由 AT89S52 单片机的 IO 端口定时计数器外部中断扩展等控制直流电机的加速减速以及转弯并且可以调整电机的转速能够很方便的实现电机的智能控制其间是通过 AT89S52 单片机产生脉宽可调的脉冲信号并输入到L298 驱动芯片来控制直流电机工作的该直流电机 PWM 控制系统由以下电路模块组成设计控制部分主要由 AT89S52 单片机的外部中断扩展电路组成直流电机PWM控制实现部分主要由电机和 L298 直流电机驱动模块组成设计显示部分LCD 数码显示部分实现对超声波测的距离的实时显示14应用场合和功能应用场合智能小车是一种能够通过编程手段完成特定任务的小型化机器人它具有制作成本低廉电路结构简单程序调试方便等优点由于具有很强的趣味性智能小车深受广大机器人爱好者以及高校学生的喜爱同时在玩具的应用上深受小朋友的青睐功能本小车使用AT89S52单片机作为主控芯片它通过超声波测距来获取小车距离障碍物的距离并且用LED显示出来当小车与障碍物的距离大于40cm时小车会沿直线前进当小车与障碍物的距离小于30cm时小车转弯以避开障碍物并且此时蜂鸣器报警在避开障碍物后小车会沿直线前进第二章总体方案21总体方案概述本小车使用AT89S52单片机作为主控芯片它通过超声波测距来获取小车距离障碍物的距离并且用LCD显示出来当小车与障碍物的距离大于40cm时小车会沿直线前进当小车与障碍物的距离小于30cm时小车转弯以避开障碍物并且此时蜂鸣器报警在避开障碍物后小车会沿直线前进简要框图如图2-1图 21简要框图22 总体电路原理图第三章各模块功能介绍31障碍物测距系统方案一超声波视觉优点价格合理夜间不受影响易于多目标测量和分类分辨率好缺点测量围小对天气变化敏感不能直接测量距离算法复杂处理速度慢方案二激光雷达MMW雷达优点夜间不受影响不受灯光天气影响缺点对水灰尘灯光敏感价格贵探测障碍的最简单的方法是使用超声波传感器它是利用向目标发射超声波脉冲计算其往返时间来判定距离的算法简单价格合理所以我们选择超声波传感器超声波测距原理首先利用单片机输出一个40kHz的触发信号把触发信号通过TRIG管脚输入到超声波测距模块再由超声波测距模块的发射器向某一方向发射超声波在发射时刻的同时单片机通过软件开始计时超声波在空气中传播途中碰到障碍物返回超声波测距模块的接收器收到反射波后通过产生一个回应信号并通过ECHO脚反馈给单片机此时单片机就立即停止计时时序图如图1所示由于超声波在空气中的传播速度为340ms根据计时器记录的时间t就可以计算出发射点距障碍物的距离即S VT2通过单片机来算出距离图31超声波测距原理32显示模块方案一用LCD显示优点辐射小显示容多低耗能散热小显示的画面稳定不闪烁缺点不适合做图图像还原不好有可视围限制方案二用LED显示优点亮度高成本低缺点不能显示汉字显示容较少对于本课题的要求我们选择LCD实现功能显示容多低功耗显示画面稳定不闪烁硬件电路设计简单字符型液晶显示模块是一种专门用于显示字母数字符号等点阵式LCD目前常用161162202和402行等的模块下面以太阳人电子的1602字符型液晶显示器为例介绍其用法一般1602字符型液晶显示器实物如图图 3211602字符型液晶显示器1602LCD主要技术参数显示容量16×2个字符芯片工作电压4555V工作电流20mA 50V模块最佳工作电压50V字符尺寸295×435 W×H mm引脚功能说明1602LCD采用标准的14脚无背光或16脚带背光接口各引脚接口说明如表所示编号符号引脚说明编号符号引脚说明 1 VSS 电源地9 D2 数据 2 VDD 电源正极10 D3 数据 3 VL 液晶显示偏压11 D4 数据4 RS 数据命令选择12 D5 数据 5 RW 读写选择 13 D6 数据 6 E 使能信号 14 D7 数据7 D0 数据15 BLA 背光源正极8 D1 数据16 BLK 背光源负极表-2-1引脚接口说明表第1脚VSS为地电源第2脚VDD接5V正电源第3脚VL为液晶显示器对比度调整端接正电源时对比度最弱接地时对比度最高对比度过高时会产生鬼影使用时可以通过一个10K 的电位器调整对比度第4脚RS为寄存器选择高电平时选择数据寄存器低电平时选择指令寄存器第5脚RW为读写信号线高电平时进行读操作低电平时进行写操作当RS和RW共同为低电平时可以写入指令或者显示地址当RS为低电平RW为高电平时可以读忙信号当RS为高电平RW为低电平时可以写入数据第6脚E端为使能端当E端由高电平跳变成低电平时液晶模块执行命令第7～14脚D0～D7为8位双向数据线第15脚背光源正极第16脚背光源负极1602LCD的指令说明及时序1602液晶模块部的控制器共有11条控制指令如表-2-2所示序号指令RS RW D7 D6 D5 D4 D3 D2 D1 D0 1 清显示0 0 0 0 0 0 0 0 0 1 2 光标返回0 0 0 0 0 0 0 0 1 3 置输入模式00 0 0 0 0 0 1 ID S 4 显示开关控制0 0 00 0 0 1 D C B 5 光标或字符移位 0 0 0 0 01 SC RL 6 置功能0 0 0 0 1 DL N F7 置字符发生存贮器地址 0 0 0 1 字符发生存贮器地址8 置数据存贮器地址0 0 1 显示数据存贮器地址9 读忙标志或地址 0 1 BF 计数器地址10 写数到CGRAM或DDRAM 1 0 要写的数据容11 从CGRAM或DDRAM读数 1 1 读出的数据容表-2-2控制命令表1602液晶模块的读写操作屏幕和光标的操作都是通过指令编程来实现的说明1为高电平0为低电平指令1清显示指令码01H光标复位到地址00H位置指令2光标复位光标返回到地址00H指令3光标和显示模式设置 ID光标移动方向高电平右移低电平左移 S屏幕上所有文字是否左移或者右移高电平表示有效低电平则无效指令4显示开关控制 D控制整体显示的开与关高电平表示开显示低电平表示关显示 C控制光标的开与关高电平表示有光标低电平表示无光标 B控制光标是否闪烁高电平闪烁低电平不闪烁指令5光标或显示移位 SC高电平时移动显示的文字低电平时移动光标指令6功能设置命令 DL高电平时为4位总线低电平时为8位总线 N低电平时为单行显示高电平时双行显示 F 低电平时显示5x7的点阵字符高电平时显示5x10的点阵字符指令7字符发生器RAM地址设置指令8DDRAM地址设置指令9读忙信号和光标地址 BF为忙标志位高电平表示忙此时模块不能接收命令或者数据如果为低电平表示不忙指令10写数据指令11读数据与HD44780相兼容的芯片时序表如下读状态输入RS LRW HE H 输出D0D7 状态字写指令输入RS LRW LD0D7 指令码E 高脉冲输出无读数据输入RS HRW HE H 输出D0D7 数据写数据输入RS HRW LD0D7 数据E 高脉冲输出无表-2-3基本操作时序表读写操作时序如图和所示图 322 读操作时序图 323 写操作时序33驱动模块方案一采用ULN2003驱动它是由7组达林顿晶体管阵列和相应的电阻网络以及钳位二极管网络构成具有同时驱动7组负载的能力一般用于高速大功率驱动电路所以我们不采用这个方案方案二采用由双极性管组成的H桥电路L298N用单片机控制晶体管使之工作在占空比可调的开关状态精确调整电机转速这种电路由于工作在管子的饱和截止模式下则效率非常高H桥电路保证了可以简单地实现转速和方向的控制电子开关的速度很快稳定性也很高而且它有更强的驱动能力L298N有过电流保护功能当出现电机卡死时可以保护电路和电机等L298N有过电流保护功能当出现电机卡死时可以保护电路和电机等所以我们选择L298N下图为L298部图图33L298部原理图L298各引脚功能如下表引脚功能115 SEN1SEN2 分别为两个H桥的电流反馈脚不用时可以接地23 1Y11Y2 输出端与对应输入端IN1IN2同逻辑 4 VS 驱动电压最小值需比输入的低电平电压高25V 57 IN1IN2 输入端TTL电平兼容611 EN1EN2 使能端低电平禁止输出8 GND 地9 VSS 逻辑电源457V 1012 IN3IN4 输入端TTL电平兼容1314 2Y12Y2 输出端与对应输入端IN3IN4同逻辑表3-3-1 封装引脚及功能驱动电机的运行IO端口状态与电机制动对照表如下IN1 IN2 IN3 IN4 EN1 EN2 转速 1 0 1 01 1 正转0 1 0 1 1 1 反转 1 1 1 1 11 停止0 0 0 0 1 1 停止X X X X 0 0停止表3-3-2 IO端口状态与电机制动对照表34电源模块我们选择采用5v的独立的稳压电源优点稳定可靠且有各种成熟电路可供选用缺点各模块都采用独立电源会使系统复杂且可能影响电路电平综合电源模块的缺优点和电路的实际需求我们采用了两块独立稳压电源一块给小车的电机驱动供电一块给小车的芯片供电这样弥补了单个独立电源供电出现电力不足的情况第四章软件设计41 程序设计流程图本设计系统软件采用模块化结构由主程序、定时子程序电机驱动子程序、中断子程序显示子程序、算法子程序构成主程序流程图如图41所示图 41主程序流程图42 关键程序设计PWM产生程序设计void Timer2 void interrupt 5TF2 0RCAP2H 0x0feRCAP2L 0x33clickif click 100 click 0if click ZK1PWM1 1elsePWM1 0if click ZK2 PWM2 1elsePWM2 02超声波的发射与接受程序设计void zd3 interrupt 3TH1 0x0f8TL1 0x30timerif timer 200timer 0TX 1_nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop_TX 031602的初始化程序的设计void ini_lcd1602write_lcd1602 0x380delay 1write_lcd1602 0x0c0delay 1write_lcd1602 0x060delay 1write_lcd1602 0x010delay 141602的写程序的设计void write_lcd1602 uchar cmduchar ilcd_mangrs irw 0e 0_nop__nop_e 1_nop__nop_P0 cmd_nop__nop__nop__nop_e 051602的判忙程序的设计void lcd_mangrs 0rw 1e 1_nop__nop__nop__nop_while P00x80e 0第五章系统调试51 调试的思路本设计的智能避障小车一共分为四大模块分别是L298驱动模块超声波测距模块LCD显示模块以及蜂鸣器报警模块调试的时候我们可以把四大模块分别调试最后再把所有模块组合起来再进行最后的整机调试这样一个调试的思路52 各模块的调试521 LCD的调试首先根据电路图将显示模块焊好再用万用表检查电路是否出现短路一切都正常的情况下将LCD测试程序烧到芯片中观察LCD的显示是否正确如图521一开始可能什么都不显示这个时候我们只需调整LCD 3脚的变阻器阻值即可图 521LCD测试图522 超声波的调试超声波模块一共有四个脚一个是VCC一个是GND还有两个分别是超声波的发射和接收引脚连接电路时候只需引出四根插线分别连接到89S52的对应引脚烧制好测试程序测试结果图如522本设计四根插线分别连接到VCCGND还有发射和接收引脚分别为P30和P32口图 522超声波测试图523 蜂鸣器报警调试蜂鸣器的连接很简单只需用一个PNP管来做驱动当低电平到来时蜂鸣器发出声音当高电平到来时没有声音本设计中蜂鸣器连接到P34口如图523所示图523蜂鸣器报警电路53 调试心得通过系统的调试我们可以学到更多的知识我们也可以发现仿真和实物调试不同的地方程序设计的结果可能往往和实物调试出的结果不一样这就需要我们去思考去斟酌去改进以达到预期效果通过程序和硬件的调试我们可以更深刻的理解各功能模块之间的联系也可以明白各调试的步骤在调试的过程中我也遇到许多问题例如我在宿舍调试好小车之后带到班级时候在插上电源试图让小车跑起来时候发现超声波模块失去了作用LCD不再显示数据了后来我用电脑USB口供电发现也不可以检查了许久才发现是超声波模块上的电源线和地线的两根插线出现了断路换线之后LCD正常显示数值小车正常行驶整个调试过程需要硬件和软件结合起来调试要仔细检查电路认真思考程序硬件部分调试的步骤检查原理图连接是否正确用万用表检查是否有虚焊引脚短路现象检查原理图与上引脚是否一致680欧的电阻焊成了68千欧这使我深深感受到理论与实际间的差距在调试过程中发现插上编程器后不能烧制程序通过检查电路发现AT89S52芯片的使能端没有接VCC改好之后重新烧制发现还是不可以通过再次检查发现是共阴管的驱动芯片74LS245的引脚出现焊接错误通过这些调试提高了我检查电路的能力以及巩固了电路图的知识通过这样的设计提高了我的动手能力每天在实验室除了焊接线路板还可以上机编程使我软件调试知识也提高了本设计采用的是89S52单片机这主要是因为该单片机的稳定性比较好还可以采用其它系列的单片机比如采用陵阳单片机就可以简化编程但其稳定性不是很好62 展望1在本课题的基础上我们可以在小车的底座下面装一个吸尘装置这样就可以在小车行驶的过程中吸除一些预先放好的小纸屑2设计出两辆小车一辆小车放在另一辆的前面当前面一辆小车起动时候后面一辆小车也起动前面一辆小车转弯的时候后面一辆也跟着转弯前面一辆小车停止时后面一辆也跟着停止致谢历时三个月的毕业设计已经告一段落经过自己不断的搜索努力以及白老师的耐心指导和热情帮助本设计已经基本完成在这段时间里白老师严谨的治学态度和热忱的工作作风令我十分钦佩他的指导使我受益非浅通过这次毕业设计使我深刻地认识到学好专业知识的重要性也理解了理论联系实际的含义并且检验了大学四年的学习成果虽然在这次设计中对于知识的运用和衔接还不够熟练但是我将在以后的工作和学习中继续努力不断完善这三个月的设计是对过去所学知识的系统提高和扩充的过程为今后的发展打下了良好的基础由于自身水平有限设计中一定存在很多不足之处敬请各位老师批评指正参考资料1 负图传感器集成电路手册第一版化学工业2004590～5912华MCS-51系列单片机实用接口技术第三版1997年3红润实用自动控制科技大学1990年1月4康华光电子技术基础高等教育1983年10月5潘新民微型计算机控制技术人民邮电技术1988年3月6依军单片机微型接口技术人民邮电技术1989年3月7广弟单片机基础航空航天大学20018汉才单片机原理及其接口技术清华大学19969王毅单片机器件应用手册人民邮电1995附录1元器件清单序号元件名称数量参数 1 AT89S52单片机12 超声波模块 13 L298n 14 智能避障小车底盘 15 蜂鸣器 16 LCD液晶屏 1 2样机实物照片3电路原理图相关程序includeincludedefine uchar unsigned chardefine uint unsigned intunsigned char isbit rs P26 定义引脚sbit rw P25sbit e P27sbit TX P30 触发信号引脚sbit FM P34sbit PWM1 P36 pwm信号输出sbit PWM2 P37static char click 0unsigned char ZK1ZK2unsigned int time 0unsigned int timer 0unsigned long Sbit flag 0unsigned char code ASCII[19] 0123456789-MJU LI static unsigned char DisNum 0 显示用指针unsigned long S 0unsigned char disbuff[11] 0void Conut voidtime TH0256TL0TH0 0TL0 0S time17 100disbuff[0] 13disbuff[1] 14disbuff[2] 15disbuff[3] 16disbuff[4] 17disbuff[5] 18disbuff[6] S1000100disbuff[7] 10disbuff[8] S100010010disbuff[9] S100010 10disbuff[10] 12void delay_1 void 误差 0usunsigned char abfor b 215b 0b--for a 45a 0a--void delay uchar auchar iwhile a--for i 0i 250i_nop__nop__nop__nop_判忙void lcd_mangrs 0rw 1e 1_nop__nop__nop__nop_while P00x80e 01602的写void write_lcd1602 uchar cmduchar i 当i为0的时候为向1602写指令为1写数据lcd_mangrs irw 0e 0_nop__nop_e 1_nop__nop_P0 cmd_nop__nop__nop__nop_e 01602的初始化void ini_lcd1602write_lcd1602 0x380delay 1write_lcd1602 0x0c0delay 1write_lcd1602 0x060delay 1write_lcd1602 0x010delay 1void Timer2InterruptRCAP2H 0x0feRCAP2L 0x33ET2 1 允许T2定时器中断EA 1 打开总中断TR2 1 启动T2定时器void zd0 interrupt 1flag 1void zd3 interrupt 3 T1中断用来扫描数码管和计800MS启动模块TH1 0x0f8TL1 0x30timerif timer 200timer 0TX 1 800MS 启动一次模块_nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop__nop_TX 0void Timer2 void interrupt 5TF2 0 T2定时器发生溢出中断时需要用户自己清除溢出标记RCAP2H 0x0feRCAP2L 0x33 恢复定时器初始值clickif click 100 click 0if click ZK1PWM1 1elsePWM1 0if click ZK2 PWM2 1elsePWM2 0主函数void mainTMOD 0x19 设T0为方式1GATE 1 TH0 0TL0 0TH1 0x0f8 2MS定时TL1 0x30ET0 1 允许T0中断ET1 1 允许T1中断TR1 1 开启定时器Timer2InterruptEA 1 开启总中断ZK1 20ZK2 20ini_lcd1602while 1while INT0 0 当RX为零时等待TR0 1while INT0 1 当RX为1计数并等待TR0 0 关闭计数Conut 计算if S 40 控制加速FM 1P1 0xafZK1 ZK1-5ZK2 ZK2-5elseif S 30 控制转向FM 0ZK1 ZK15ZK2 ZK25P1 0X8Fdelay_1if ZK1 99 ZK1 1if ZK1 1 ZK1 10if ZK2 99 ZK2 1if ZK2 1 ZK2 10write_lcd1602 0x800for i 0i 10iwrite_lcd1602 ASCII[disbuff[i]]1- III -- 31 -。

超声波避障小车研究报告一、引言随着科技的不断发展，智能小车在各个领域的应用越来越广泛。

其中，超声波避障小车作为一种具有自主避障功能的智能设备，引起了人们的极大关注。

本文将对超声波避障小车的工作原理、硬件组成、软件设计以及实际应用进行详细的研究和分析。

二、超声波避障小车的工作原理超声波避障小车主要依靠超声波传感器来检测周围环境中的障碍物。

超声波传感器通过发射超声波并接收反射回来的声波，根据声波的传播时间和速度来计算障碍物与小车之间的距离。

当检测到障碍物距离小于设定的安全距离时，小车会采取相应的避障措施，如转向、减速或停止。

超声波在空气中的传播速度约为 340 米/秒。

传感器发射超声波后，开始计时，当接收到反射波时停止计时。

根据时间差和传播速度，可以计算出障碍物的距离：距离＝（传播时间×传播速度）／ 2 。

三、硬件组成（一）控制模块控制模块是小车的核心，通常采用单片机，如 Arduino 或 STM32 等。

它负责接收传感器的数据、处理信息并控制电机的运行。

（二）超声波传感器超声波传感器用于检测障碍物的距离。

常见的超声波传感器有HCSR04 等，其工作电压一般为 5V，测量距离范围在 2cm 至 400cm 之间。

（三）电机驱动模块电机驱动模块用于控制小车的电机转动，实现前进、后退、转向等动作。

常用的电机驱动芯片有 L298N 等。

（四）电机小车通常使用直流电机作为动力源，根据实际需求选择不同规格的电机。

（五）电源模块为整个系统提供稳定的电源，一般使用电池组，如锂电池或干电池。

四、软件设计（一）编程语言常用的编程语言有 C、C+＋等。

（二）主程序流程1、系统初始化，包括设置单片机的引脚、初始化传感器和电机驱动模块等。

2、循环检测超声波传感器的数据。

3、根据检测到的障碍物距离，判断是否需要采取避障措施。

4、控制电机的运行，实现避障动作。

（三）避障算法常见的避障算法有：1、简单阈值法：当障碍物距离小于设定的阈值时，采取避障动作。

超声波避障小车研究报告引言：超声波避障小车是一种基于超声波技术的智能移动装置，能够通过发射和接收超声波信号来实现避障功能。

本文将对超声波避障小车进行详细研究，包括其原理、设计和应用。

概述：超声波避障小车是一种以超声波技术为基础的智能移动装置，主要用于避免与障碍物发生碰撞。

它通过发射超声波信号并接收回波，计算出物体与小车之间的距离，在避障过程中调整方向和速度，从而实现安全移动。

正文内容：1.超声波避障小车的原理1.1超声波避障原理概述1.2超声波传感器的工作原理1.3超声波传感器的种类与选择2.超声波避障小车的设计2.1硬件设计2.1.1控制系统设计2.1.2超声波传感器布置设计2.1.3车体结构设计2.2软件设计2.2.1系统控制算法设计2.2.2超声波信号处理算法设计2.2.3状态判断与控制策略设计3.超声波避障小车的应用3.1家庭智能清洁3.2工业自动化生产线上的搬运工具3.3物流仓储场景中的无人搬运小车3.4农业领域中的自动化播种3.5无人驾驶汽车中的避障技术应用4.超声波避障小车的优缺点4.1优点4.1.1实时性强4.1.2精度较高4.1.3成本相对较低4.2缺点4.2.1受环境因素干扰较大4.2.2测距范围有限4.2.3障碍物形状复杂时易产生误判5.超声波避障小车的发展前景5.1技术趋势5.2市场需求5.3应用前景总结：超声波避障小车是一种利用超声波技术实现避障功能的智能移动装置。

它的原理是通过发射超声波信号并接收回波来测量物体与小车之间的距离，并根据距离调整移动方向和速度，以避免碰撞。

在设计方面，需要考虑控制系统、传感器布置和车体结构等因素。

在应用方面，超声波避障小车可以广泛应用于家庭清洁、工业自动化生产线、物流仓储、农业以及无人驾驶汽车等领域。

尽管超声波避障小车具有一定的优点，如实时性强、精度高和成本相对低廉，但也存在受环境因素干扰大、测距范围有限以及复杂障碍物误判等缺点。

随着技术的不断进步和市场的不断需求，超声波避障小车仍具有广阔的发展前景。
