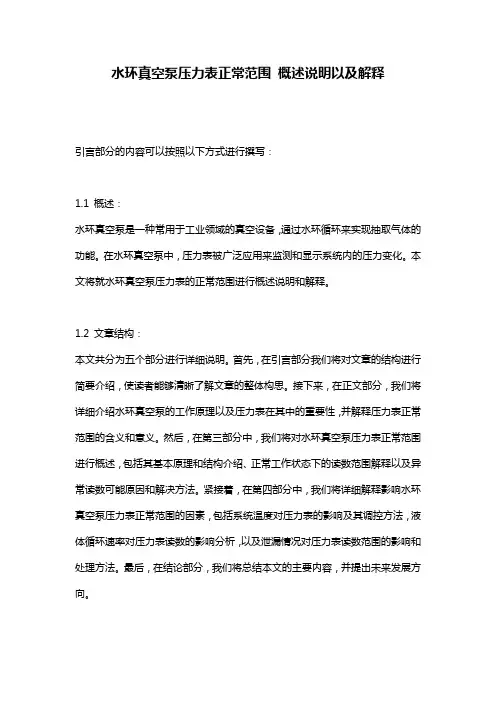

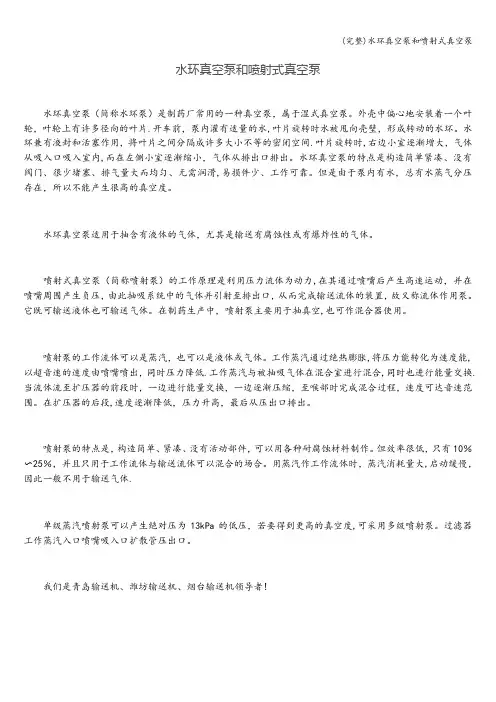

水环真空泵压力表正常范围概述说明以及解释引言部分的内容可以按照以下方式进行撰写：1.1 概述：水环真空泵是一种常用于工业领域的真空设备，通过水环循环来实现抽取气体的功能。
在水环真空泵中，压力表被广泛应用来监测和显示系统内的压力变化。
本文将就水环真空泵压力表的正常范围进行概述说明和解释。
1.2 文章结构：本文共分为五个部分进行详细说明。
首先，在引言部分我们将对文章的结构进行简要介绍，使读者能够清晰了解文章的整体构思。
接下来，在正文部分，我们将详细介绍水环真空泵的工作原理以及压力表在其中的重要性，并解释压力表正常范围的含义和意义。
然后，在第三部分中，我们将对水环真空泵压力表正常范围进行概述，包括其基本原理和结构介绍、正常工作状态下的读数范围解释以及异常读数可能原因和解决方法。
紧接着，在第四部分中，我们将详细解释影响水环真空泵压力表正常范围的因素，包括系统温度对压力表的影响及其调控方法，液体循环速率对压力表读数的影响分析，以及泄漏情况对压力表读数范围的影响和处理方法。
最后，在结论部分，我们将总结本文的主要内容，并提出未来发展方向。
1.3 目的：本文旨在通过对水环真空泵压力表正常范围进行概述说明和解释，帮助读者了解水环真空泵中压力表的作用和意义。
同时，还将详细解析影响水环真空泵压力表正常范围的因素，以便读者能够更好地掌握水环真空泵的工作原理，并能够针对不同情况进行合理调节和处理。
通过本文的阐述，旨在为相关领域从业人员提供有益参考和指导。
2. 正文:2.1 水环真空泵的工作原理水环真空泵是一种常用的工业设备，主要用于抽取气体并形成真空。
它的工作原理基于一个旋转的偏心小叶轮和与之相配合的水环。
当水环旋转时，由于离心力的作用，它形成了一个连续、均匀且平整的液体环。
在该液体环中，通过建立真空密封并吸入大气中气体后，小叶轮将气体压缩，并排出设备。
2.2 压力表在水环真空泵中的重要性压力表在水环真空泵中发挥着重要作用。

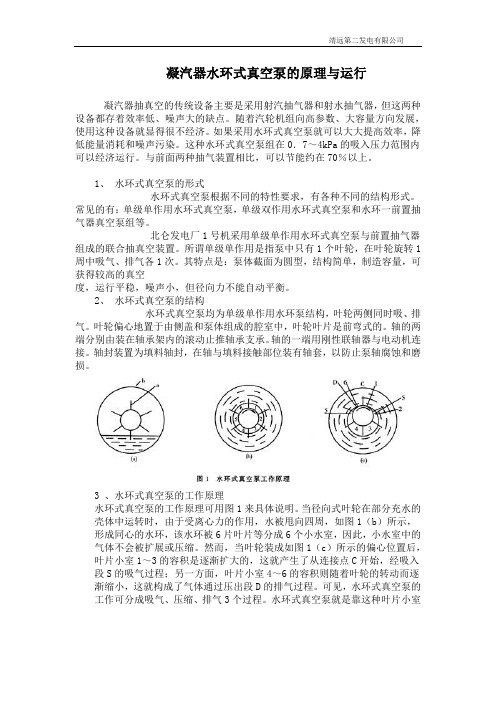

凝汽器水环式真空泵的原理与运行凝汽器抽真空的传统设备主要是采用射汽抽气器和射水抽气器，但这两种设备都存着效率低、噪声大的缺点。
随着汽轮机组向高参数、大容量方向发展，使用这种设备就显得很不经济。
如果采用水环式真空泵就可以大大提高效率，降低能量消耗和噪声污染。
这种水环式真空泵组在0．7～4kPa的吸入压力范围内可以经济运行。
与前面两种抽气装置相比，可以节能约在70％以上。
1、水环式真空泵的形式水环式真空泵根据不同的特性要求，有各种不同的结构形式。
常见的有：单级单作用水环式真空泵，单级双作用水环式真空泵和水环一前置抽气器真空泵组等。
北仑发电厂1号机采用单级单作用水环式真空泵与前置抽气器组成的联合抽真空装置。
所谓单级单作用是指泵中只有1个叶轮，在叶轮旋转1周中吸气、排气各1次。
其特点是：泵体截面为圆型，结构简单，制造容量，可获得较高的真空度，运行平稳，噪声小，但径向力不能自动平衡。
2、水环式真空泵的结构水环式真空泵均为单级单作用水环泵结构，叶轮两侧同时吸、排气。
叶轮偏心地置于由侧盖和泵体组成的腔室中，叶轮叶片是前弯式的。
轴的两端分别由装在轴承架内的滚动止推轴承支承。
轴的一端用刚性联轴器与电动机连接。
轴封装置为填料轴封，在轴与填料接触部位装有轴套，以防止泵轴腐蚀和磨损。
3 、水环式真空泵的工作原理水环式真空泵的工作原理可用图1来具体说明。
当径向式叶轮在部分充水的壳体中运转时，由于受离心力的作用，水被甩向四周，如图1（b）所示，形成同心的水环，该水环被6片叶片等分成6个小水室，因此，小水室中的气体不会被扩展或压缩。
然而，当叶轮装成如图1（c）所示的偏心位置后，叶片小室1～3的容积是逐渐扩大的，这就产生了从连接点C开始，经吸入段S的吸气过程；另一方面，叶片小室4～6的容积则随着叶轮的转动而逐渐缩小，这就构成了气体通过压出段D的排气过程。
可见，水环式真空泵的工作可分成吸气、压缩、排气3个过程。
水环式真空泵就是靠这种叶片小室容积的变化来吸气和排气的。
凯迪生态30MW生物质能发电项目水环式真空泵技术规范书批准：审核：编写：目录一、技术规范 (2)1 总则 (2)2 设计与运行条件 (3)3 设备规范 (3)4 技术要求 (5)5 油漆、包装、运输及储存 (10)二、供货范围 (12)1 一般要求 (12)2 供货范围 (12)三、技术资料和交付进度 (15)1 一般要求 (15)2 资料提交的基本要求 (15)四、交货进度 (18)五、监造、检验和性能验收试验 (19)1 概述 (19)2 工厂检验 (19)3 设备监造 (20)4 性能验收试验 (21)六、技术服务和联络 (23)1 投标方技术人员的技术服务范围 (23)2 招标方技术人员的技术培训范围 (24)3 设计联络 (25)七、分包与外购 (26)八、大（部）件情况 (27)签字页 (28)一、技术规范1 总则1.1 本技术规范书适用于凯迪生态环境科技股份有限公司30MW级生物质能发电厂工程的水环式真空泵组设备。
它包括该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，也未充分引述有关标准和规范的条文。
投标方应保证提供符合本技术协议和相关的国际、国内工业标准的优质产品，投标方保证提供一套满足本投标文件和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准,满足其要求。
1.3 投标方对供货范围内的真空泵（含辅助系统与设备、附件等）负有全责，即包括分包（或对外采购）的产品。
分包（或对外采购）的产品制造商将事先征得买方的认可。
对于投标方配套的控制装置、仪表设备，投标方提供与DCS控制系统的接口并负责与DCS控制系统的协调配合，直至接口完备。
1.4 投标方须执行本技术规范书所列标准。
当投标方所执行标准与规范书所列标准有矛盾时，按较高标准执行。
投标方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的标准。

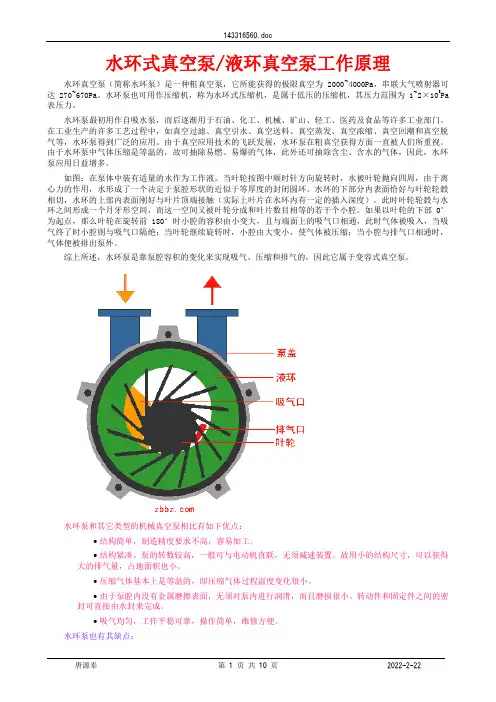

水环式真空泵/液环真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa 表压力。
水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。
在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。
由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。
由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。
如图：在泵体中装有适量的水作为工作液。
当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。
水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。
此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。
如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。
水环泵和其它类型的机械真空泵相比有如下优点：•结构简单，制造精度要求不高，容易加工。
•结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。
故用小的结构尺寸，可以获得大的排气量，占地面积也小。
•压缩气体基本上是等温的，即压缩气体过程温度变化很小。
•由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。
2BE型水环式真空泵，自带气水分离器，多位置没有排气口，泵盖设有排气阀检修窗口，叶轮与分配板间隙通过定位轴两端压盖调整，安装使用方便，操作简单，便于维修。
二、2BE型水环式真空泵的使用范围：1、2BE型水环式真空泵可在环境温度5～40℃范围内和进口压强小于1330Pa的条件下，允许长期连续工作。
2、2BE型水环式真空泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不适用于把气体从一个容器输送到另一个容器，作输送泵用。
3、2BE型水环式真空泵在大气压到6000Pa的进口压力下的连续工作时间不超过3分钟，以免喷油或润滑不良引起泵损坏。
三、2BE型水环式真空泵的特点：2BE型水环式真空泵相对于目前国内广泛使用的SK、2SK、SZ系列水环式真空泵具有真空度高、功耗低等显著优点，是SK、2SK、SZ系列水环式真空泵理想替代产品，我公司生产的2BE型水环式真空泵及压缩机结构主要特点如下：1、轴承全部采用原装进口轴承，保证了2BE型水环式真空泵的叶轮精确定位及运转过程中的高稳定性。
2、叶轮材质全部采用球墨铸铁铸造或钢板焊接，充分保证了2BE型水环式真空泵叶轮在各种恶劣工况下的稳定性，且大大提高了2BE型水环式真空泵的使用寿命。
4、泵体全部采用钢板制作，提高了2BE型水环式真空泵的使用寿命。
5、2BE型水环式真空泵的轴套作为最易损坏的零件，本公司全部采用高铬不锈钢制作，比普通材质寿命提高了5倍。
6、2BE型水环式真空泵皮带轮（皮带传动）采用标准高精度锥套皮带轮，运行可靠，皮带寿命长，拆卸方便。
7、2BE型水环式真空泵联轴器（直联传动）采用标准高强度弹性联轴器，弹性元件采用聚氨酯材质，运行稳定可靠，使用寿命长。
8、独特的上置式气水分离器节约空间，并有效降低了2BE型水环式真空泵噪声。
9、铸件全部采用树脂砂铸造，表面质量好。
铸件表面无需打腻，使2BE型水环式真空泵散热效果最佳。
水环式真空泵靠偏置叶轮在泵腔内回转运动使工作室容积周期性变化以实现抽气，广泛应用于石油、化工、机械、矿山、轻工、医药及食品等工业部门。
为了帮助大家更好地认知，下面围绕产品参数等信息，给大家作出详细介绍。
适用于抽除气体和水蒸气，吸气压力可以达到33mbar绝压。
在吸气压力接近极限真空（工作液的饱和蒸汽压）下长期工作时，应连接汽蚀保护管，以对泵进行保护。
作为压缩机用时，其压力达到0.26MPa(绝压)。
作为新一代节能型产品，具有突出的性能及众多优点。
全部过流部件：叶轮、圆盘、泵盖、泵体和泵轴。
泵体材质可选用SUS304、SUS316、SUS316L等各类不锈钢材质。
泵轴材质可选用2Cr13、SUS304或SUS316L等各类不锈钢材质。
机械密封采用进口产品，密封件可采用氟橡胶或聚四氟乙烯。
2BE 系列水环真空泵使用说明书（安装使用产品前，请阅读使用说明书）警告！若在煤矿使用，须配用相应等级的防爆电动机；若使用三角传输带，应使用阻燃、抗静电的三角传输带。
若在煤矿使用，须严格按煤矿安全规程的要求安装监控设备、防回火等安全装置。
目录1概述 (1)1.1用途及使用范围1.2产品标准1.3泵的特点1.3.1高可靠性1.3.2维护方便1.3.3高效节能1.3.4适应冲击载荷1.4型号表示方法2泵的工作原理及其结构 (2)2.1泵的工作原理2.2泵的结构3泵的主要性能及其参数 (5)3.1泵的性能3.2性能曲线4泵的安装、调试和运行 (25)4.1泵的安装4.2泵的安装尺寸4.3泵的调试和运行4.3.1启动4.3.2停车4.3.3维护4.4泵的拆装4.4.1拆卸4.4.2装配5泵的故障分析和排除 (41)6吊运 (43)7售后服务 (44)该产品执行下列标准：JB/T7255-2007水环真空泵和水环压缩机Q/ＳDLB03-2010 2BEA 2BEC系列水环真空泵1概述1.1用途及使用范围2BEA 2BEC系列水环真空泵（以下简称泵）是用来抽吸空气或其它无腐蚀性、不溶于水、不含固体颗粒的气体，以使被抽密闭的容器形成一定的真空。
吸入的气体中允许混有微量的液体。
该泵推荐的工作区间为400hpa~900hpa.该类真空泵主要应用于化工、石化、轻工、制药、造纸、冶金、建材、电器、食品、洗煤、选矿、化肥等行业。
当配有防爆电机时、可抽吸易燃、易爆的气体，当泵体材料为耐腐蚀材料时，可以抽吸具有一定腐蚀性的气体。
1.2产品标准该产品执行标准是JB/T7255-2007水环真空泵和水环压缩机Q /SDLB03-2010 2BEA 2BEC系列水环真空泵1.3 2BE系列水环真空泵的使用条件2BE系列水环真空泵适用于抽吸或输送温度在-10℃~40℃，工作水温为0℃~35℃不含固体颗粒，无腐蚀性的气体。
当配有防爆电动机和防静电三角带时，可抽吸易燃，易爆的气体；当泵体为耐腐蚀性材料时，可以抽吸具有一定腐蚀性的气体。
【SK型直联水环式真空泵】产品简介：SK型直联水环式真空泵SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B型水环泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空。
吸入气体中允许含有少量液体。
SK型直联水环式真空泵广泛用于机械、石油、化工、制药、食品、陶瓷印染、冶金等行业，还特别适合作大型水泵引水用。
由于在工作过程中，气体的压缩是等温的，在抽吸具有腐蚀性、易燃、易爆的气体时，不易发生危险，所以其应用更加广泛。
【SK型直联水环式真空泵】型号意义：【SK型直联水环式真空泵】结构说明：泵的结构如图二所示：主要是由泵盖、叶轮、泵体组成，泵体上部有进排气口法兰，轴偏心装在泵体内，叶轮用平键固定于轴上，叶轮与泵盖及圆盘间的间隙，用泵体和圆盘之间间的垫子来调整，此间隙决定气体在泵内由进气口至排气口流动中损失的大小。
填料装在泵体内，密封水经泵体上的针孔流入填料中，叶轮形成水环所需的补充水经由泵体上的弯头供给，它可与自来水或汽水分离器联在一起，供给循环水。
在圆盘上排气孔下面有几行圆孔，用橡皮球阀关闭，这些孔的作用是当叶片间气体压力达到排气力时，在排气口之前就将气体自动放出，因此减少因气体压力过大而消耗功率。
【SK型直联水环式真空泵】工作原理：如图（一）所示，叶轮偏心地安装在泵体内，泵起动时，向泵内注入一定高度的水，当叶轮旋转时，水受离心力的作用而在泵体内壁形成一旋转水环，水环下部内表面与轮毂相切，沿箭头方向旋转时，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在叶片间形成空间并逐渐扩大，内部压力低于入口处压力，此时吸入气体。
在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间容积缩小，气体压力高于大气压时被排出。
如此叶轮反复工作，泵就连续不断地抽吸气体。
由于在工作过程中，水会随工作时间的延续而发热，同时部分水会与气体一起被排出，因此，工作过程中须不断地向泵内供给冷水，以冷却和补充泵内消耗的水。

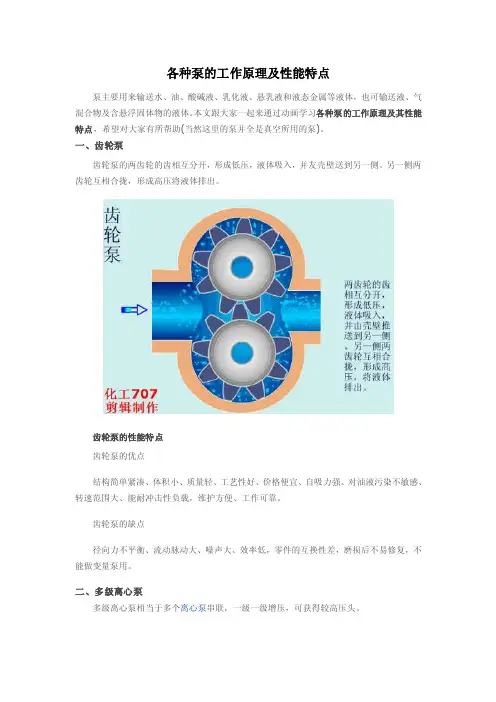

各种泵的工作原理及性能特点泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。
本文跟大家一起来通过动画学习各种泵的工作原理及其性能特点，希望对大家有所帮助(当然这里的泵并全是真空所用的泵)。
一、齿轮泵齿轮泵的两齿轮的齿相互分开，形成低压，液体吸入，并友壳壁送到另一侧。
另一侧两齿轮互相合拢，形成高压将液体排出。
齿轮泵的性能特点齿轮泵的优点结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。
齿轮泵的缺点径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。
二、多级离心泵多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。
多级离心泵性能特点多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。
多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。
多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。
多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。
由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。
往往是人们在一些细节上的疏忽或者考虑不周，使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。
三、离心泵离心泵工作时，液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。
离心泵的性能特点1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
