电工学第一次作业解答

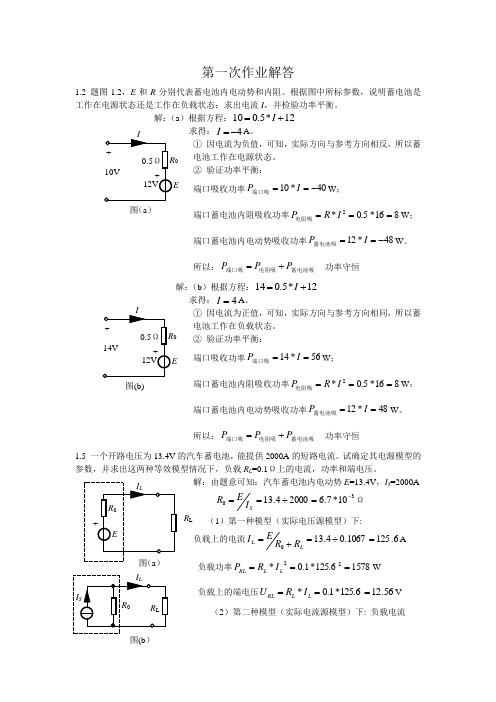

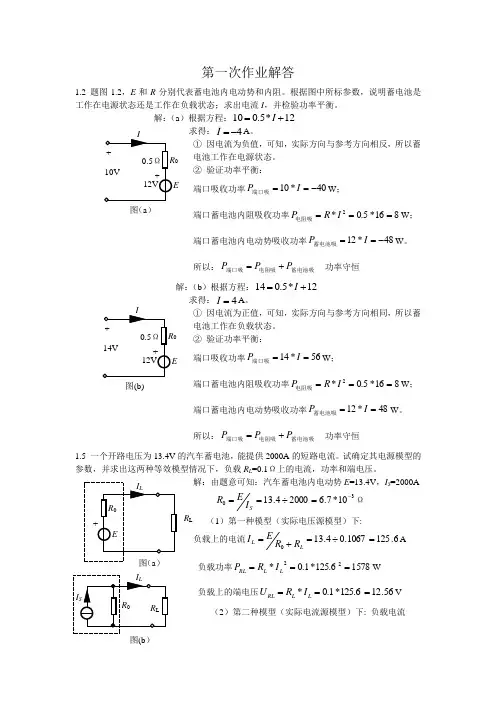

第一次作业解答1.2 题图1.2，E 和R 分别代表蓄电池内电动势和内阻。

根据图中所标参数，说明蓄电池是工作在电源状态还是工作在负载状态；求出电流I ，并检验功率平衡。

解：（a ）根据方程：12*5.010+=I 求得：4-=I A 。

① 因电流为负值，可知，实际方向与参考方向相反，所以蓄电池工作在电源状态。

② 验证功率平衡：端口吸收功率40*10-==I P 端口吸W ；端口蓄电池内阻吸收功率816*0.5*2===I R P 电阻吸W ； 端口蓄电池内电动势吸收功率48*12-==I P 蓄电池吸W 。

所以：蓄电池吸电阻吸端口吸P P P += 功率守恒解：（b ）根据方程：12*5.014+=I求得：4=I A 。

① 因电流为正值，可知，实际方向与参考方向相同，所以蓄电池工作在负载状态。

② 验证功率平衡：端口吸收功率56*14==I P 端口吸W ；端口蓄电池内阻吸收功率816*0.5*2===I R P 电阻吸W ；端口蓄电池内电动势吸收功率48*12==I P 蓄电池吸W 。

所以：蓄电池吸电阻吸端口吸P P P += 功率守恒1.5 一个开路电压为13.4V 的汽车蓄电池，能提供2000A 的短路电流。

试确定其电源模型的参数，并求出这两种等效模型情况下，负载R L =0.1Ω上的电流，功率和端电压。

解：由题意可知：汽车蓄电池内电动势E =13.4V ，I S =2000A3010*7.600024.31-=÷==SI E R Ω （1）第一种模型（实际电压源模型）下:负载上的电流6.1251067.04.310=÷=+=LL R R EI A负载功率5781125.6*0.1*22===L L RL I R P W负载上的端电压56.12125.6*0.1*===L L RL I R U V （2）第二种模型（实际电流源模型）下: 负载电流0 E 图(b) 0图（a ）R L 图(b ）6.1251067.00067.0200000=÷⨯=+⋅=LS L R R R I I A负载功率5781125.6*0.1*22===L L RL I R P W负载上的端电压56.12125.6*0.1*===L L RL I R U V 1.6 将图中电压源网络变换成一个等效的电流源网络。

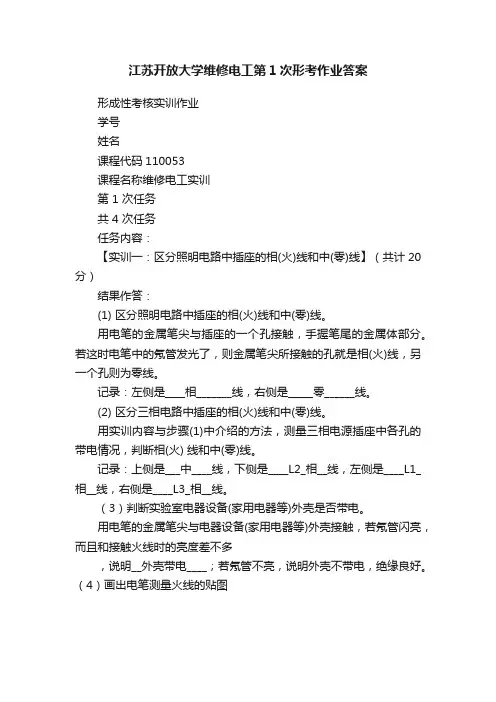

江苏开放大学维修电工第1次形考作业答案形成性考核实训作业学号姓名课程代码110053课程名称维修电工实训第 1 次任务共 4 次任务任务内容：【实训一：区分照明电路中插座的相(火)线和中(零)线】（共计20分）结果作答：(1) 区分照明电路中插座的相(火)线和中(零)线。

用电笔的金属笔尖与插座的一个孔接触，手握笔尾的金属体部分。

若这时电笔中的氖管发光了，则金属笔尖所接触的孔就是相(火)线，另一个孔则为零线。

记录：左侧是____相_______线，右侧是_____零______线。

(2) 区分三相电路中插座的相(火)线和中(零)线。

用实训内容与步骤(1)中介绍的方法，测量三相电源插座中各孔的带电情况，判断相(火) 线和中(零)线。

记录：上侧是___中____线，下侧是____L2_相__线，左侧是____L1_相__线，右侧是____L3_相__线。

（3）判断实验室电器设备(家用电器等)外壳是否带电。

用电笔的金属笔尖与电器设备(家用电器等)外壳接触，若氖管闪亮，而且和接触火线时的亮度差不多，说明__外壳带电____；若氖管不亮，说明外壳不带电，绝缘良好。

（4）画出电笔测量火线的贴图（5）画出电笔测量零线的贴图【实训二：写出触电处理的方法】（共计20分）安全用电实训操作一、触电的处理方法触电处理方法触电处理的基本原则是动作迅速、救护得法。

当发现有人触电时，必须使触电者迅速脱离电源，然后根据触电者的具体情况，进行相应的现场急救。

（1）脱离电源根据示意图，填写触电脱离电源的处理方法序号示意图操作方法迅速拉下电源闸刀或拔下电源插头。

1用干燥的木棍等绝缘物挑开导线。

2用绝缘良好的钢丝钳剪断电源线。

3。

第一局部 电路根本概念、定理与分析方法〔教材第1、2章〕1、在如图1.11所示电路中，试分别计算在开关S 断开和闭合两种状态下A 点的电位。

AΩ图1.11解： 设由20K Ω电阻流向3.9 K Ω电阻的电流为I ，那么当S 断开时：3312201012(12)12(3 3.920)105.84V =-⋅⨯--=-++⨯=-A V I 当S 闭合时：3333.91012 3.910(3.920)101.96V =⋅⨯=⨯⨯+⨯=A V I 2、对如图1.12所示电路，求各点电位a V ，b V ，c V ，d V 。

E 290VE 1图1.12解： 设b 为参考点，那么0V =b V10660V ==⨯=a ab V U 1140V ===c cb V U E 290V ===d db V U E ab bU3、在如图1.13所示电路中，求电压ab U 。

+__U图1.13解： 设通过10Ω电阻由上向下的电流为1I ，通过5Ω电阻由上向下的电流为2I ，那么由KCL 知1123A =--=-I ，214341A =+=-+=I I ，25514A =-=-=I I所以1231053310(3)513440V=-++-=-+⨯-+⨯-⨯=-ab U I I I4、在如图1.14所示电路中，10.01μA I =，20.3μA I =，59.61μA I =。

求其余电流3I ，4I 和6I 。

图1.14解： 由KCL 可得3120.010.30.31μA =+=+=I I I 4539.610.319.3μA =-=-=I I I 6240.39.39.6μA =+=+=I I I5、在图1.15所示电路中，假设欲使指示灯上的电压3U 和电流3I 分别为12V 和0.3A ，试求电源电压U 。

图1.15解： 综合运用KVL 与KCL ，可得334412200.6V 2020=⇒===U U I I 2340.30.60.9A =+=+=I I I2424551020100.9200.6102015 1.4A 1515+⨯+⨯+=⇒===I I I I I I1250.9 1.4 2.3A =+=+=I I I123101010 2.3100.91244V =++=⨯+⨯+=U I I U6、如图1.16所示电路中，110V U =，2A S I =，11R =Ω，22R =Ω，35R =Ω，1R =Ω。

电⼯学（1）习题解答第1章检测题⼀、填空题（每空1分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。

2、实际电路中的元器件，其电特性往往多元⽽复杂，⽽理想电路元件的电特性则是单⼀和确切的。

3、电⼒系统中构成的强电电路，其特点是⼤电流、⼤功率；电⼦技术中构成的弱电电路的特点则是⼩电流、⼩功率。

4、从元件上任⼀时刻的电压、电流关系上来看，电阻元件为即时元件，电感元件为动态元件，电容元件为动态元件；从能量关系来看，电阻元件为耗能元件，电感元件为储能元件，电容元件为储能元件。

5、线性电路中各⽀路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。

6、电流沿电压降低的⽅向取向称为关联⽅向，这种⽅向下计算的功率为正值时，说明元件吸收电能；电流沿电压升⾼的⽅向取向称为⾮关联⽅向，这种⽅向下计算的功率为正值时，说明元件吸收电能。

7、理想电压源和理想电流源均属于⽆穷⼤功率源，因此它们之间是不能等效互换的。

实际电压源模型和电流源模型等效互换时，它们的内阻不变，等效电压源的电压U S＝I S R I，等效电流源的电流值I S＝U S⁄R U。

8、电源向负载提供最⼤功率的条件是电源内阻与负载电阻的数值相等，这种情况称为阻抗匹配，此时负载上获得的最⼤功率为U S2/4R S。

9、电压是产⽣电流的根本原因。

电路中任意两点之间电位的差值等于这两点间电压。

电路中某点到参考点间的电压称为该点的电位，电位具有相对性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各⽀路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。

这三⼤定律是电路分析中应牢固掌握的三⼤基本规律。

⼆、判别正误题（每⼩题1分）1、⽤理想电路元件及其组合模拟实际电路器件的⽅法称为电路建模。

（对）2、元件上的电压、电流参考⽅向关联时，⼀定是负载。

（错）3、⼤负载是指在⼀定电压下，向电源吸取电流⼤的设备。

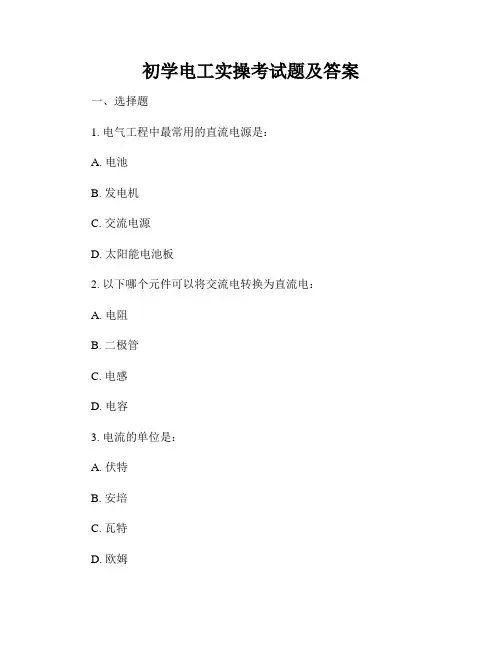

初学电工实操考试题及答案一、选择题1. 电气工程中最常用的直流电源是：A. 电池B. 发电机C. 交流电源D. 太阳能电池板2. 以下哪个元件可以将交流电转换为直流电：A. 电阻B. 二极管C. 电感D. 电容3. 电流的单位是：A. 伏特B. 安培C. 瓦特D. 欧姆4. 雷管主要用于：A. 发电B. 发光C. 灭火D. 引爆炸药5. 以下哪个工具用来测量电压：A. 电流表B. 示波器C. 电瓶D. 电压表二、判断题1. 交流电的频率是固定不变的。

A. 对B. 错2. 将电源的两个电极分别接触到水中可以得到氢气和氧气。

A. 对B. 错3. 电流可以通过导体传输。

A. 对B. 错4. 直流电是一种变化频率很高的电流。

A. 对B. 错5. 电压是指电流的大小。

A. 对B. 错三、计算题1. 电阻为2欧姆的导线通过5安培的电流，计算该导线的电压。

答案： 10伏特2. 一个电灯泡的功率为60瓦特，通过220伏特的电压，计算电灯泡的电流。

答案： 0.27安培3. 一个电阻为10欧姆的电路通过220伏特的电压，计算电路中的电流。

答案： 22安培四、应用题某电工需要为一个居民楼安装照明系统。

根据楼层分布情况，每层需要安装4盏灯，每盏灯的功率为40瓦特。

假设电源的电压为220伏特。

1. 计算每层照明系统所需的总功率。

答案： 160瓦特2. 计算每层照明系统所需的总电流。

答案： 0.73安培3. 若电工准备使用10安培的熔断器来保护该楼层的照明系统，是否合适？答案：合适，因为总电流小于熔断器的额定电流。

总结：本文提供了初学电工实操考试题及答案，题目包括选择题、判断题和计算题，并附有详细解答。

通过学习这些题目，电工初学者可以巩固和加深对电工基础知识的理解。

这些知识包括直流电源、电流、电压、电阻等概念的理解与应用。

此外，本文还提供了一个实际应用的场景，帮助读者将电工知识与实际工作联系起来。

通过做题和分析实际问题，读者可以提高解决电工问题的能力和技巧。

2010年《电工学》习题（上）解答 第1章 电路定律及分析方法习题解答一、单项选择题1．图示电阻元件R 消耗电功率10W ，则电压U 为（ A ）。

A ）-5V B ）5V C ）20VUR 题1图2．在图示的电路中，A 点的电位V A 为( C )。

A ）2 V B ）-4 V C ） -2 V－ 2 k 7 k ΩΩ题2图3．在图示电路中，U 、I 的关系式正确的是( B )。

A ）U = (I S + I )R 0 B ）U = (I S －I )R 0 C ）U = (I - I S )R 0R L题3图I 2题4图4．图示电路中电流I 2为( C )。

A ）7AB ）3AC ）-3A5．理想电流源的外接电阻越大，则它的端电压( A )。

A ）越高 B ）越低 C ）不能确定6．图示电路中，用一个等效电源代替，应该是一个( B )。

A ）2A 的理想电流源 B ）2V 的理想电压源 C ）不能代替，仍为原电路2 V题6图7．把图1所示的电路改为图2的电路，其负载电流I 1和I 2将( B )。

A ）增大B ）不变C ）减小221Ω2V 2A图 1图 2+题7图8．图示电路中，供出功率的电源是( A )。

A ）理想电压源 B ）理想电流源C ）理想电压源与理想电流源U4VS题8图S题9图9．在图示电路中，各电阻值和U S 值均已知。

欲用支路电流法求解流过电阻R G 的电流I G ，需列出独立的电流方程数和电压方程数分别为( B )。

A ）4和3 B ）3和3 C ）3和410．在计算线性电阻电路的电压和电流时，用叠加原理。

在计算线性电阻电路的功率时，加原理( B )。

A ）可以用 B ）不可以用 C ）有条件地使用11．在图示电路中，已知U S =12V ，I S =2A 。

A 、B 两点间的电压U AB 为( A )。

A ）-18VB ）18VC ）-6VU I SS+题11图SA题12图12．在图示电路中，当开关S 闭合时A 点的电位V A ( C )。

电工学1试题及答案一、选择题1. 电流由□误□对□调控，电压由□局□调□。

A. 电阻信号调节调好上级调试B. 电阻误差调整调节上级调试C. 电阻误差调节调好上级调整D. 电阻信号调整调节上级调试答案：B2. 在电流表、电压表中，通常用来量程过低的□进行保险。

A. 变压器B. 同步发电机C. 电感器D. 若干电阻答案：D3. 连接电容器的方式□能够使净也□电容□达到□极值。

A. 并联，衡量，增加，最小B. 并联，衡量，增加，最大C. 串联，等于，减小，最小D. 并联，衡量，减小，最小答案：A二、填空题1. 某处之继电器原来为1对1触点继电器，改装后是1对2触点继电器，通过改装前后继电器的触点数能够看出改装方法是__________。

答案：串联2. 电堆又称之曰_______。

答案：铁芯3. 单位时间内流过导体横截面的电量称之为_______。

答案：电流三、判断题1. 电密封综合试验室内应实行封闭照明。

A. 正确B. 错误答案：B2. 任何一个天线都不是抱贾报抱的，而必须多交电学懂得的时候才能真正意会天线的理论。

A. 正确B. 错误答案：A四、简答题1. 请简述电阻炉原理及其应用。

答案：电阻炉是以电能变热能的原理制造的热处理设备。

它的工作原理是利用电流通过电阻体时所发生的感热现象将电能转换为热能。

电阻炉广泛应用于冶金、机械、建材等行业，用于烧结、镀锌、退火等工艺过程。

2. 简述电流与电压的关系。

答案：电流与电压之间的关系可以用欧姆定律描述，即U=IR。

其中，U表示电压，I表示电流，R表示电阻。

根据欧姆定律可以看出，电流与电压成正比，电阻越大，电流越小；电阻越小，电流越大。

五、计算题1. 假设电路中有一个电阻为20Ω的电阻器，通过该电阻的电流为5A，求电压大小。

答案：根据欧姆定律：U = IR所以，电压U = 5A × 20Ω = 100V2. 电流表的内阻为40Ω，如果要测量一个电路中的电流为1.5A，应该如何连接电流表？答案：根据欧姆定律，电流表的内阻要足够大，以免对电路中的电流产生影响。

大工14秋《电工学》在线作业1
单选题判断题
一、单选题（共10 道试题，共60 分。

）
1. 已知某正弦电流，当其相位角为π/6时，其值为5A，则该电流的有效值是（）A.
A. 3.02
B. 10
C. 4.21
D. 7.07
正确答案：D
2. 某空载变压器，一次侧加额定电压220V，并测得一次绕组电阻R1=10Ω，则此时一次侧电流值为（）A.
A. 约为0
B. 11
C. 22
D. 5
正确答案：A
3. 不属于电路状态的是（）.
A. 通路
B. 开路
C. 闭路
D. 短路
正确答案：C
4. 一阶电路中，R一定，而C或L越大，换路时的瞬态过程进行得（）.
A. 越慢
B. 越快
C. 不变
D. 不一定
正确答案：A
5. 电源为三角形联结，而其负载为星形联结的对称三相电路，已知其电源相电压为220V，每相负载的阻抗模为10Ω，则该电源的相电流为（）A.
A. 220
B. 127
C. 7.33
D. 12.7
正确答案：C
6. 电感性负载并联电阻后，电路的功率因数将会（）.
A. 降低
B. 提高
C. 不变。

(一) 单选题1. 在图（a）所示电路中，US1＝3V，IS1＝2A。

用图（b）所示的理想电压源代替图（a）所示电路，则该等效电压源的参数US为（）V。

(A) -3 (B) +3 (C) -2 (D) +2参考答案：(B)2. 一个节点连接有三条支路，三个电流的参考方向皆为流入节点，且I1＝3A，I2＝－5A，则电流I3＝（）。

(A) 1A (B) 2A (C) 3A (D) 4A参考答案：(B)3. 5.在图示电路中，若将电压表的量程扩展成50V和200V两挡，则需串入的电阻R1和R2分别为（）参考答案：(B)4. 某电源的电动势为E，内电阻为R0，有载时的电流为I，试问该电源有载时的输出功率表达式为（）？(A) EI(B)(C)参考答案：(B)5. 将两个额定值均为100V/100W的电热器串联在100V的电源上，他们消耗的总功率为（）W。

(A) 50 (B) 100 (C) 150 (D) 200参考答案：(A)6.图示为刀开关的三种接线图，正确的接法是（）。

(A) (a) (B) (b) (C) (c)参考答案：(B)7. 已知电源电压为12V，四只相同的灯泡的工作电压都是6V，要使灯泡都能正常工作，则灯泡应（）。

(A) 全部串联(B) 两只并联后与另外两只串联(C) 两两串联后再并联(D) 全部并联参考答案：(C)8.图示电路中，电流I=2A，电压U=10V，则A、B两个网络的功率情况是（）(A) 网络A发出功率，网络B发出功率(B) 网络A吸收功率，网络B发出功率(C) 网络A发出功率，网络B吸收功率(D) 网络A吸收功率，网络B吸收功率参考答案：(C)9. 某电路的有功功率P＝30W，无功功率Q＝-40var，视在功率S和电路性质分别为为（）。

(A) 50W，容性(B) 70W，容性(C) 70W，感性(D) 50VA，容性参考答案：(D)10. 一只220V15W的灯泡与一只220V100W的灯泡串联后接到220V电源上，则（）W的灯泡更亮。
