EX4.7图表制作和编辑

Excel图表的创建和编辑方法Excel作为一款强大的办公软件，不仅可以进行数据的输入、计算和分析，还可以通过图表的方式直观地展示数据的变化趋势和关系。

本文将介绍Excel图表的创建和编辑方法，帮助读者更好地利用Excel进行数据可视化。

一、创建图表在Excel中创建图表非常简单，只需按照以下步骤进行操作即可：1. 选择需要创建图表的数据区域：在Excel中，首先需要选择需要创建图表的数据区域。

可以通过鼠标拖动选中区域，或者按住Ctrl键选择多个不连续的区域。

2. 打开“插入”选项卡：在Excel的菜单栏中，点击“插入”选项卡，可以看到各种图表的选项。

3. 选择图表类型：在“插入”选项卡中，可以选择不同类型的图表，如柱状图、折线图、饼图等。

根据数据的特点和需要展示的信息，选择适合的图表类型。

4. 点击所选图表类型：在选择图表类型后，点击所选图表类型，Excel会自动在工作表中创建相应的图表，并将选中的数据填充到图表中。

二、编辑图表创建图表后，可以对图表进行进一步的编辑，以满足个性化的需求。

以下是一些常用的图表编辑方法：1. 修改图表标题：在图表中，可以添加、修改或删除标题。

只需点击图表上的标题，然后在公式栏中输入所需的标题内容即可。

2. 调整图表数据范围：如果需要修改图表的数据范围，只需右击图表，选择“选择数据”，然后重新选择需要展示的数据区域。

3. 更改图表类型：如果创建图表时选择了不合适的图表类型，可以随时更改图表类型。

只需右击图表，选择“更改图表类型”，然后选择合适的图表类型即可。

4. 调整图表样式：在Excel中，可以通过选择不同的图表样式来改变图表的外观。

只需右击图表，选择“样式”，然后选择所需的样式即可。

5. 添加数据标签和数据表格：在图表中，可以添加数据标签和数据表格，以便更清楚地展示数据。

只需右击图表，选择“添加数据标签”或“添加数据表格”，即可在图表中显示相应的数据。

6. 调整坐标轴和刻度：在某些情况下，可能需要调整图表的坐标轴和刻度，以更好地展示数据。

双击图表中的柱形，出现“数据系列格式”对话框， （3）双击图表中的柱形，出现“数据系列格式”对话框，在“数据标 选项卡中选定“ 单选标记。 志”选项卡中选定“值”单选标记。
单击“确定”按钮，结果如下。 （4）单击中输入图表名称， 单击“下一步” 出现“ 在 “图表标题” 中输入图表名称， 单击“下一步”，出现“ 图表位 对画框。 置 ” 对画框。
单击“完成” 表格上便出现了图表。 保持默认值不变 单击“完成”.表格上便出现了图表。 • 2、图表修饰 • （1）单击图表边缘选定图表，图表边框出现8个尺寸柄，拖动尺寸柄 单击图表边缘选定图表，图表边框出现8个尺寸柄， 调整图表大小。 调整图表大小。 • （2）双击图表下方的分类轴，出现“坐标轴格式”对话框，单击 双击图表下方的分类轴，出现“坐标轴格式”对话框， 字体”选项卡，然后选择字号“ 单击“确定”按钮。 “字体”选项卡，然后选择字号“9”，单击“确定”按钮。
选定所需图标类型（以柱状图为例） 单击“下一步”出现“表源数据” 选定所需图标类型（以柱状图为例）,单击“下一步”出现“表源数据” 对话框。 对话框。
按住Ctrl选定表格中所要表示的项目，单击“下一步” 出现“ 按住Ctrl选定表格中所要表示的项目，单击“下一步”，出现“图标选 Ctrl选定表格中所要表示的项目 对话框. 项”对话框.
Excel中图表的制作与修饰 Excel中图表的制作与修饰
小周制作 11.3.1
1.图表制作 1.图表制作
打开所要设定的Excel表格，选定数据内的任一单元格， 打开所要设定的Excel表格，选定数据内的任一单元格，单击常用工具栏 Excel表格 上的“图表导向”按钮。出现“图标类型”对话框。 上的“图表导向”按钮。出现“图标类型”对话框。

Excel中表格制作设置图表的操作方法制作图表MicrosoftExcel的图表模板很多，在生产和销售中，经常用柱形图来描述，这样，有利于看出并分析其变化趋势。

制作图表的步骤如下：1、选定年份和生产总值两行数值，单击工具栏上的[图表向导]，或者选择菜单“插入-->图表”也行。

在“图表向导”对话框中图表类型选择“柱形图”，子图表类型选择“簇状柱形图”，单击[下一步]：2、在图表源数据的数据区域中出现“=Sheet1!$A$3:$G$4”，“系列产生在”选择“行”，在“系列”中的分类X轴标志中填入“=Sheet1!$B$3:$G$3”，系列对话框中删除“年份”，单击[下一步]：3、在图表选项中填入图表标题，X轴和Y轴的名称，单击[下一步]：4、在图表位置的“作为其中的对象插入”中填入“Sheet1”，单击[完成]即可生成图表：为图表美容图表生成以后，中间的图形太小，周围的文字又太大，看起来很不舒服，我们可以加以修饰，使其美观大方。

具体做法如下：1、单击鼠标右键，弹出对话框，选中[图表区格式]，弹出图表区格式对话框，首先显示的是图案选项卡，选中[阴影(D)]。

单击[填充效果]按钮，在填充效果对话框中您可以选择您喜欢的背景效果，我们在过渡选项卡中选择“单色”、“浅绿色”，将颜色调到合适的深度，再选择默认的底纹样式“水平”，单击[确定]。

2、以同样的方式修饰绘图区和数据系列区。

3、现在，图表中的文字有些大，绘图区又小。

单击图表的纵轴，在字号栏中选择小一点的字体，或双击纵轴对其进行多项修饰如字体、字号、加粗、刻度等。

然后以同样的方法修饰横轴。

4、对图表标题和图例进行修饰，修改字体、字号以及填充效果等，基本和以上方法相同。

5、下面，我们对横轴和纵轴的标题说明加以修饰，如果图表中已经有标题说明，可以用以上的方法，如果没有的话，在绘图区单击鼠标右键，从快捷菜单选择[图表选项]，在图表选项中填入图表标题和横坐标、纵坐标的标题，单击[确定]即可。

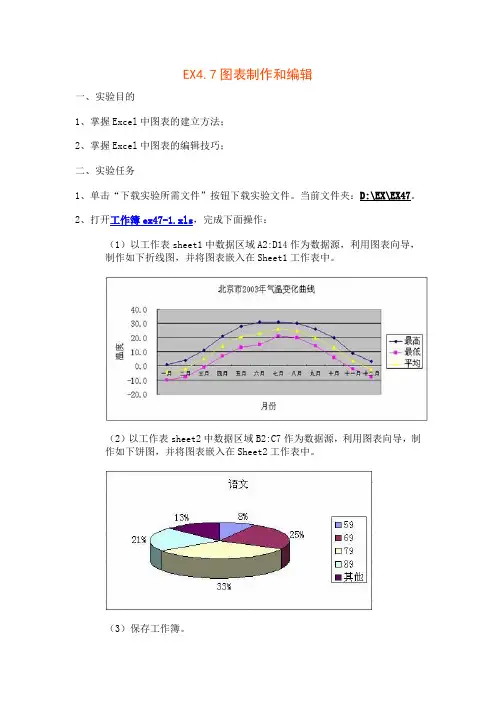

EX4.7图表制作和编辑
一、实验目的
1、掌握Excel中图表的建立方法；
2、掌握Excel中图表的编辑技巧；
二、实验任务
1、单击“下载实验所需文件”按钮下载实验文件。

当前文件夹：D:\EX\EX47。

2、打开工作簿ex47-1.xls，完成下面操作：
（1）以工作表sheet1中数据区域A2:D14作为数据源，利用图表向导，制作如下折线图，并将图表嵌入在Sheet1工作表中。

（2）以工作表sheet2中数据区域B2:C7作为数据源，利用图表向导，制作如下饼图，并将图表嵌入在Sheet2工作表中。

（3）保存工作簿。

3、打开工作簿ex47-2.xls，将sheet1中图表编辑成下图效果：
（1）在图表中添加英语数据系列（F2：F10）。

（2）将“图表标题”的字体格式修改为隶书、蓝色、16号。

（3）将“分类轴”和“数值轴”标题的字体格式修改为宋体、紫罗兰、12号。

（4）设置“图例”对象的字体格式为宋体、12号；图例位置靠右。

（5）将“图表区”的边框设为自定义、阴影，背景图案为“填充效果”
中的“羊皮纸”纹理。

（6）设置“绘图区”的背景图案为浅青色。

（7）设置“分类轴”字体格式为宋体，10号；对齐方式为垂直向下。

（8）保存工作簿。

4、确定以上操作正确后，点击“上传实验结果”按钮，上传实验结果。
